网工必懂的5种网络拓扑:优缺点与适用场景

星型、环型、总线型:三大网络拓扑的优缺点全解析 本文全面解析星型、环型、总线型三大网络拓扑的优缺点及应用场景,帮助企业根据实际需求选择最佳网络架构。通过实战案例和性能数据对比,详细介绍了总线型的经济性、环型的确定性延迟优势以及星型拓扑在现代企业网络中的主流地位,并探讨混合拓扑设计的创新应用。 阅读详情

号主:老杨丨11年资深网络工程师,更多网工提升干货,请关注公众号:网络工程师俱乐部

★

“我们公司该用星型还是环形?” “数据中心为什么不用总线型?” “MPLS VPN 属于哪种拓扑?”

作为网络工程师,设计或排错前,必须先理解底层拓扑结构。

拓扑不仅决定物理布线,更影响可靠性、扩展性、成本和故障域。

今天详解 5 种核心网络拓扑(含2种现代变体),从传统到云原生,用对比表格+真实场景,帮你快速判断:哪种拓扑最适合你的项目。


一、星型拓扑

📐 结构:

所有终端设备(PC、AP、IP电话)直接连接到一台中心设备(交换机/集线器)。


        [核心交换机]
       /    |    \
    PC1    PC2   Server

✅ 优点:

  • 部署简单,布线清晰

  • 单点故障隔离:一台PC网线断,不影响其他

  • 易于监控和管理

❌ 缺点:

  • 中心节点是单点故障:交换机宕机 → 全网瘫痪

  • 扩展受中心设备端口数限制

🎯 适用场景:

  • 办公室局域网(LAN)

  • 小型分支机构

  • 无线 AP 回传(Fat AP 模式)

★

💡 现代演进:通过 双核心 + 链路聚合 消除单点故障,形成“增强星型”。


二、环形拓扑

📐 结构:

设备首尾相连成环,数据沿单向或双向传递。


PC1 —— PC2
 |      |
PC4 —— PC3

✅ 优点:

  • 带宽利用率高(令牌环时代优势)

  • 无中心节点依赖

❌ 缺点:

  • 任一节点或链路故障 → 整环中断(除非支持自愈)

  • 扩展困难,新增设备需断环

  • 排错复杂

🎯 适用场景:

  • 工业控制网络(如 PROFIBUS、Modbus)

  • 运营商 MSTP/PTN 网络(启用 RPR 或 Wrapping 保护)

  • 老旧校园网(已基本淘汰)

★

⚠ 注意:普通以太网不原生支持环形,需配合 STP 防环,但会阻塞链路,失去环形优势。


三、总线型拓扑

📐 结构:

所有设备共享一条主干电缆(如同轴电缆),通过 T 型接头接入。


[PC1]---[PC2]---[Server]---[PC3]
        (共用一条总线)

✅ 优点:

  • 成本极低(早期 10BASE2 时代)

  • 布线简单(一根线串到底)

❌ 缺点:

  • 冲突域巨大:CSMA/CD 效率低下

  • 故障定位难:任一处断线 → 后续全断

  • 带宽共享,性能差

  • 已被完全淘汰

🎯 适用场景:

  • 仅存在于历史教材中

  • 某些特殊传感器网络(非 IP 网络)

★

🚫 现代网络绝不使用总线型!以太网交换机早已取代集线器(Hub)。


四、树型拓扑

📐 结构:

星型的扩展,形成多层分级结构(典型三层架构)。


        [核心层]
           |
      [汇聚层1] —— [汇聚层2]
       /     \        /    \
    接入1   接入2   接入3  接入4

✅ 优点:

  • 模块化设计,易于扩展

  • 故障域隔离:一个接入层故障不影响其他分支

  • 支持 QoS、策略集中部署(在汇聚层)

❌ 缺点:

  • 设计复杂,需规划 VLAN、路由、冗余

  • 成本较高(多层设备)

🎯 适用场景:

  • 中大型企业园区网(标准推荐架构)

  • 高校、医院、政府等多楼宇网络

  • 数据中心接入-汇聚模型

★

💡 Cisco 三层模型(核心-汇聚-接入)就是树型拓扑的最佳实践。


五、网状拓扑

📐 结构:

设备间多路径互联,分为:

  • 全网状(Full Mesh):每台设备直连所有其他设备

  • 部分网状(Partial Mesh):关键节点互连,边缘节点单连


全网状(4节点):
A

↔ B | \ / | | / \ | C ↔ D

✅ 优点:

  • 极高可靠性:多路径冗余,自动绕行

  • 低延迟(直连路径)

  • 负载分担能力强

❌ 缺点:

  • 成本爆炸:N 台设备需 N(N-1)/2 条链路

  • 管理复杂:路由协议、MTU、QoS 需精细调优

🎯 适用场景:

  • 骨干网/运营商核心网(如 BGP Full Mesh)

  • 数据中心 Spine-Leaf 架构(现代部分网状)

  • 无线 Mesh 网络(如 Wi-Fi 6 Mesh 路由器)

★

🔥 现代演进:

  • Spine-Leaf = 部分网状,专为东西向流量优化

  • SD-WAN Overlay = 逻辑全网状,物理链路仍为星型

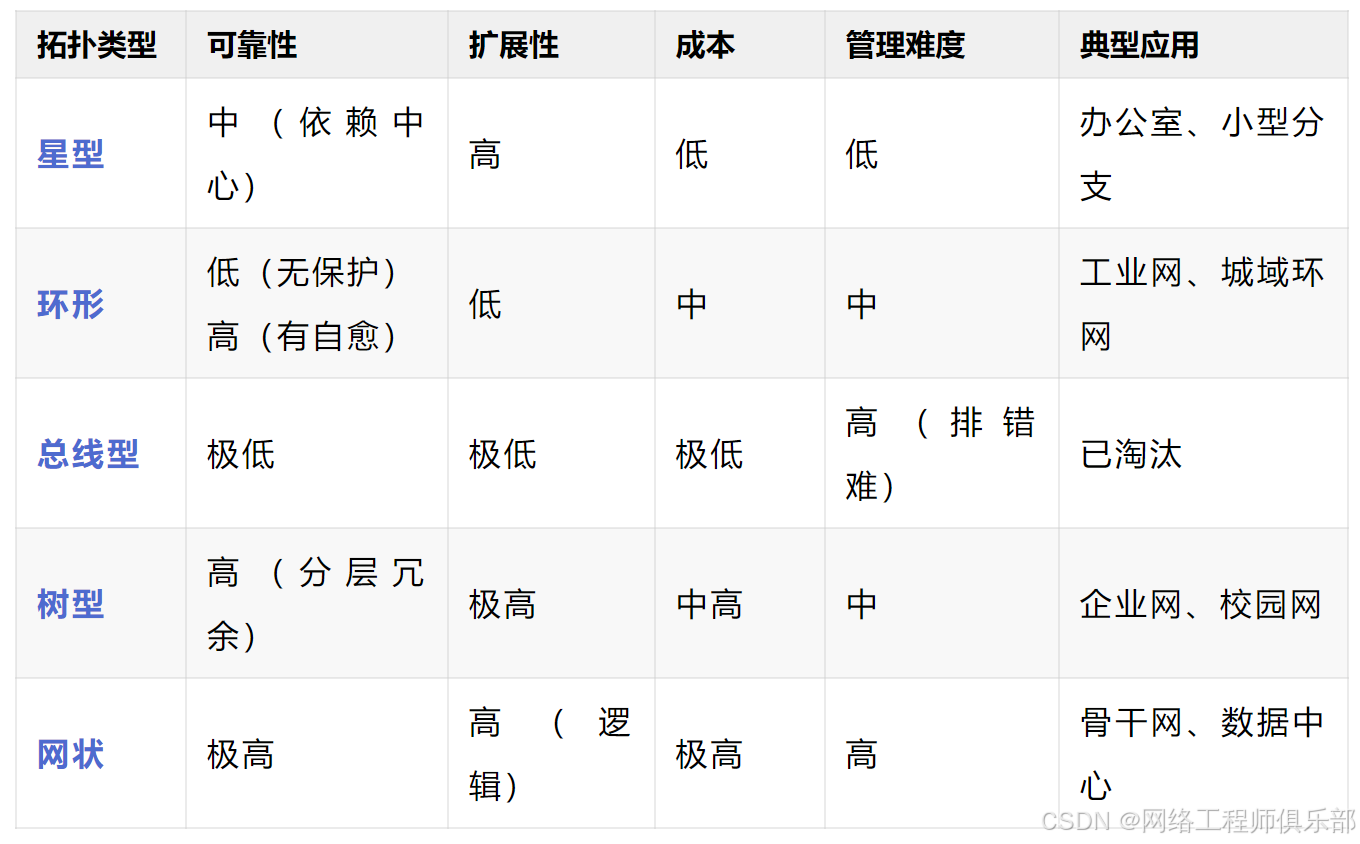

六、对比总结表


七、如何选择?3个决策问题

  1. 规模多大?

    • <50终端 → 星型

    ★

    500终端 → 树型 or 网状

  2. 可用性要求多高?

    • 普通办公 → 树型(双核心)

    • 金融/医疗 → 网状(Spine-Leaf + M-LAG)

  3. 预算多少?

    • 低成本 → 星型

    • 高投入 → 网状 + 自动化运维


八、总结

★

  • 没有“最好”的拓扑,只有“最合适”的设计

  • 现代网络多为混合拓扑(如:园区用树型,DC用网状)

  • 拓扑决定故障域,也决定你的加班时长

原创:老杨丨11年资深网络工程师,更多网工提升干货,请关注公众号:网络工程师俱乐部
