怎么才能在5分钟内快速了解网络结构、进行故障定位？

从事网工这行8年，老杨见过不少网工，对他们来说，网络管理真的是一个十分家常便饭的工作。

他们需要对网络运行的状态、性能进行监视和测量，出现问题的话，就要马上解决。

问题包括但不限于：网络部件出现故障、网络资源过度使用、网络部件完全崩溃等。

所以，网络管理其实很大一部分是对网络中资源的管理。它包括网络中的硬件、软件以及所提供的服务。

展开来说，你又会觉得网络管理好复杂琐碎，没有那么简单对吧

但无论是网工还是网管，都势必要搞定这块的内容。所以，很多时候，越是这样的基础工作，越考验你的能力。

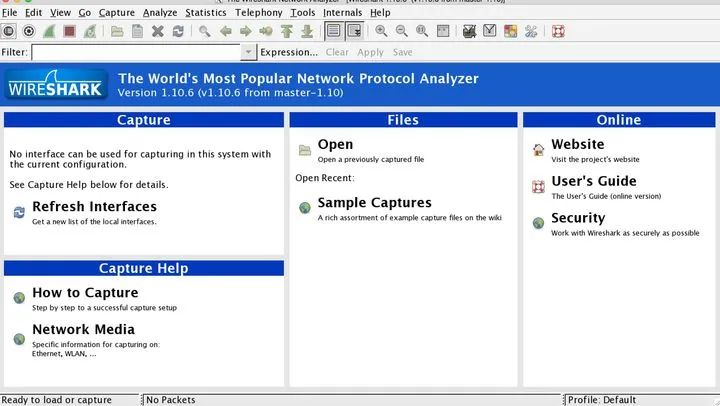

不少打工人都会选一些管理软件去释放双手，比如Wireshark，它可以截取各种网络数据包，也比较常用于各种问题定位。

推荐阅读：这21个网络工程师必备工具，都是老杨的私人珍藏。

但是啊，你会发现，现在的企业网络规模是越来越大，网络设备种类也越来越多，各自的配置错综复杂……对于每个网工的网络管理能力的要求也越来越高。

传统网络管理，多数只能分析到三层网络拓扑结构，无法确定网络设备的详细拓扑信息、是否存在配置冲突等。

这时候，就需要有一个标准的二层信息交流协议。LLDP就提供了一种标准的链路层发现方式：

• 通过LLDP获取的设备二层信息能够快速获取相连设备的拓扑状态

• 显示出客户端、交换机、路由器、应用服务器以及网络服务器之间的路径

• 检测设备间的配置冲突、查询网络失败的原因

这时候，你就可以通过使用网管系统，对支持运行LLDP协议的设备进行链路状态监控，在网络发生故障的时候，就可以快速进行故障定位。

今天这篇文章就让你搞清楚LLDP的所有内容，觉得干货，请多多转发到朋友圈，分享给更多有需要的网工人。

01 LLDP工作原理

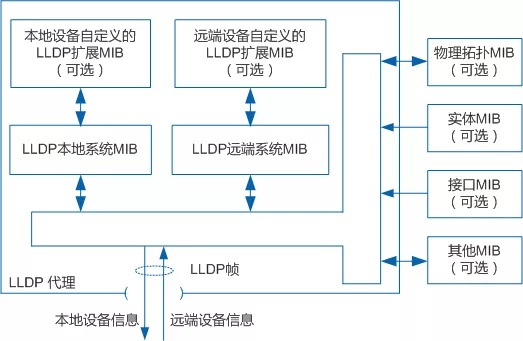

LLDP可以将本地设备的信息组织起来并发布给自己的远端设备，本地设备将收到的远端设备信息以标准MIB的形式保存起来，工作原理如图所示：

LLDP基本实现原理为：

（1）LLDP模块通过LLDP代理与设备上物理拓扑MIB、实体MIB、接口MIB以及其他类型MIB的交互，来更新自己的LLDP本地系统MIB，以及本地设备自定义的LLDP扩展MIB。

（2）将本地设备信息封装成LLDP帧发送给远端设备。

（3）接收远端设备发过来的LLDP帧，更新自己的LLDP远端系统MIB，以及远端设备自定义的LLDP扩展MIB。

（4）通过LLDP代理收发LLDP帧，设备就很清楚地知道远端设备的信息，包括连接的是远端设备的哪个接口、远端设备的MAC地址等信息。

LLDP本地系统MIB用来保存本地设备信息。包括设备ID、接口ID、系统名称、系统描述、接口描述、网络管理地址等信息。

LLDP远端系统MIB用来保存远端设备信息。包括设备ID、接口ID、系统名称、系统描述、接口描述、网络管理地址等信息。

LLDP代理完成下列任务:

• 维护LLDP本地系统MIB和LLDP远端系统MIB。

• 在本地状态发生变化的情况下，提取LLDP本地系统MIB信息并向远端设备发送。在本地设备状态信息没有变化的情况下，按照一定的周期提取LLDP本地系统MIB信息向远端设备发送。

• 识别并处理收到的LLDP帧。

• LLDP本地系统MIB或LLDP远端系统MIB的状态发生变化的情况下，向网管发送LLDP告警。

02 LLDP组网模式

（1）单邻居组网模式

单邻居组网模式是指路由器设备的接口之间或者路由器与媒体终端ME（MediaEndpoint）的接口之间是直接相连，中间没有跨任何的设备，而且接口只有一个邻居设备的情况。

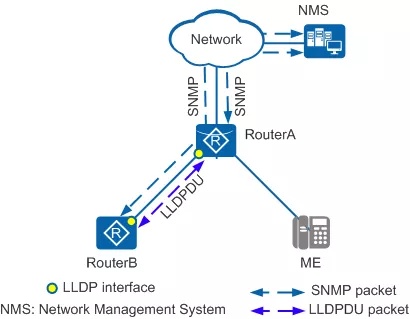

单邻居组网如图所示，RouterA和RouterB之间以及RouterA和ME之间均是直接相连，RouterA和RouterB的每一个接口都只有一个邻居。

（2） 链路聚合组网模式

链路聚合组网模式是指路由器设备的接口之间存在链路聚合，接口之间是直接相连，链路聚合之间的每个接口只有一个邻居设备。

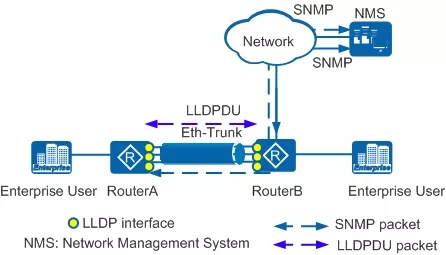

如图2所示，RouterA和RouterB之间存在链路聚合，RouterA和RouterB的每一个接口都只有一个邻居。

（3）配置LLDP功能示例-单邻居组网

👉组网需求

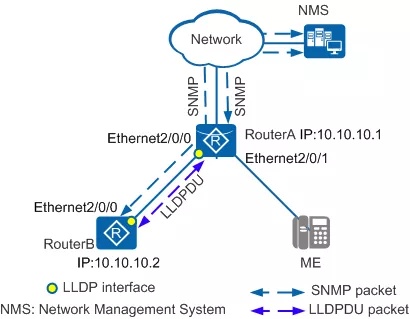

RouterA和RouterB之间、RouterA和ME均为直接相连，网络管理系统NMS与RouterA、RouterB之间路由可达且SNMP配置已经完成。

网络管理员希望在NMS上可以获取到RouterA与ME设备之间、以及RouterA与RouterB之间链路的通信情况、设备功能变化的告警信息，用于了解网络的详细拓扑和判断网络中是否有配置冲突。

👉配置思路

网络管理员希望在NMS上可以获取到RouterA与ME设备之间、以及RouterA与RouterB之间链路的通信情况、设备功能变化的告警信息，可以通过配置LLDP功能来实现。配置思路如下：

（1）使能RouterA和RouterB的全局LLDP功能。

（2）配置RouterA和RouterB的管理IP地址方便网管系统进行管理。

（3）使能RouterA和RouterB告警功能，及时将告警信息传送到NMS。

👉操作步骤

（1）使能RouterA和RouterB的全局LLDP功能

# 配置RouterA。

<Huawei>system-view

[Huawei] sysnameRouterA

[RouterA] lldpenable

# 配置RouterB。

<Huawei>system-view

[Huawei] sysnameRouterB

[RouterB] lldpenable

（2）配置RouterA和RouterB的管理IP地址

# 配置RouterA。

[RouterA] lldpmanagement-address 10.10.10.1

# 配置RouterB。

[RouterB] lldpmanagement-address 10.10.10.2

（3）使能RouterA和RouterB的LLDP告警

# 配置RouterA。

[RouterA] snmp-agenttrap enable feature-name lldptrap

# 配置RouterB。

[RouterB] snmp-agenttrap enable feature-name lldptrap
