SOLIDWORKS FloXpress入门：快速体验简化版流体分析工具

在SOLIDWORKS的"评估"选项卡中，有几个Xpress系列工具静静等待着您的探索~上周我们介绍了入门级的有限元分析工具SOLIDWORKS SimulationXpress（高级仿真太复杂？用SOLIDWORKS SimulationXpress轻松做初级应力分析！），本周将继续带您了解其流体分析搭档SOLIDWORKS FloXpress。

这两款向导式工具都以简洁易用的操作界面，帮助用户轻松上手。

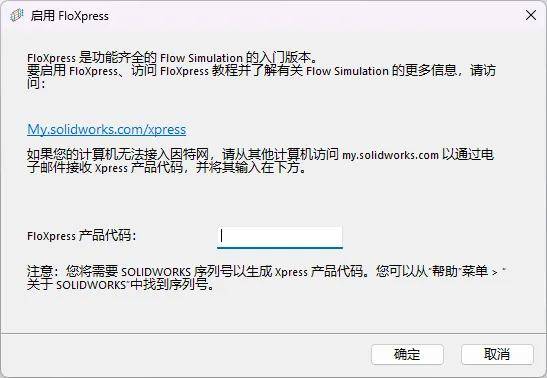

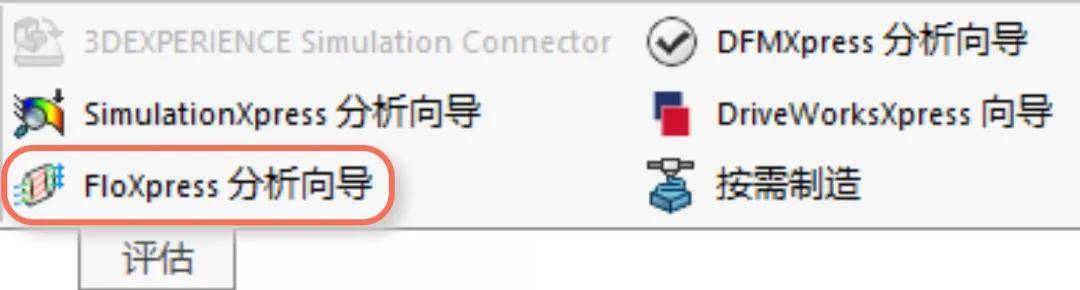

当第一次在“评估”选项卡中点击“FloXpress分析向导”时，将会弹出如下对话框，根据提示，点击链接“My.solidworks.com/xpress”。

（如果尚未注册3DE相关账号，需要先完成注册。如有疑问，请联系相关经销商或服务商。）

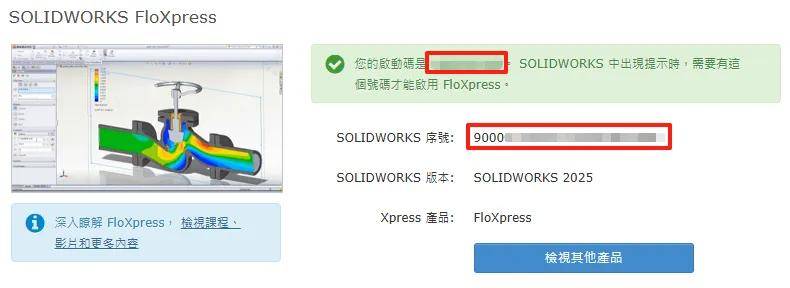

每一套正版授权License在注册后可获得对应Xpress产品的产品代码，将产品代码输入后，则可以正式启动FloXpress工具，再启动时则无需输入任何信息。

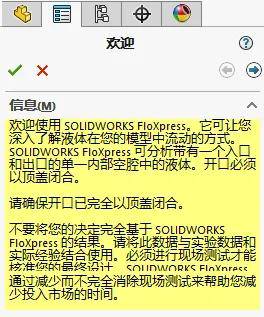

FloXpress向导标签将出现在SOLIDWORKS左侧的属性面板中。

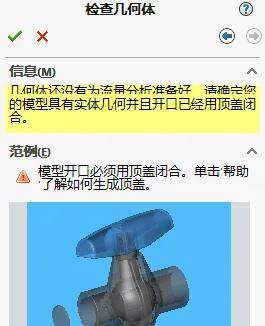

注意：FloXpress仅可分析带一个入口和出口的单一内部空腔，且开口必须以顶盖闭合，否则将提示模型未准备好。

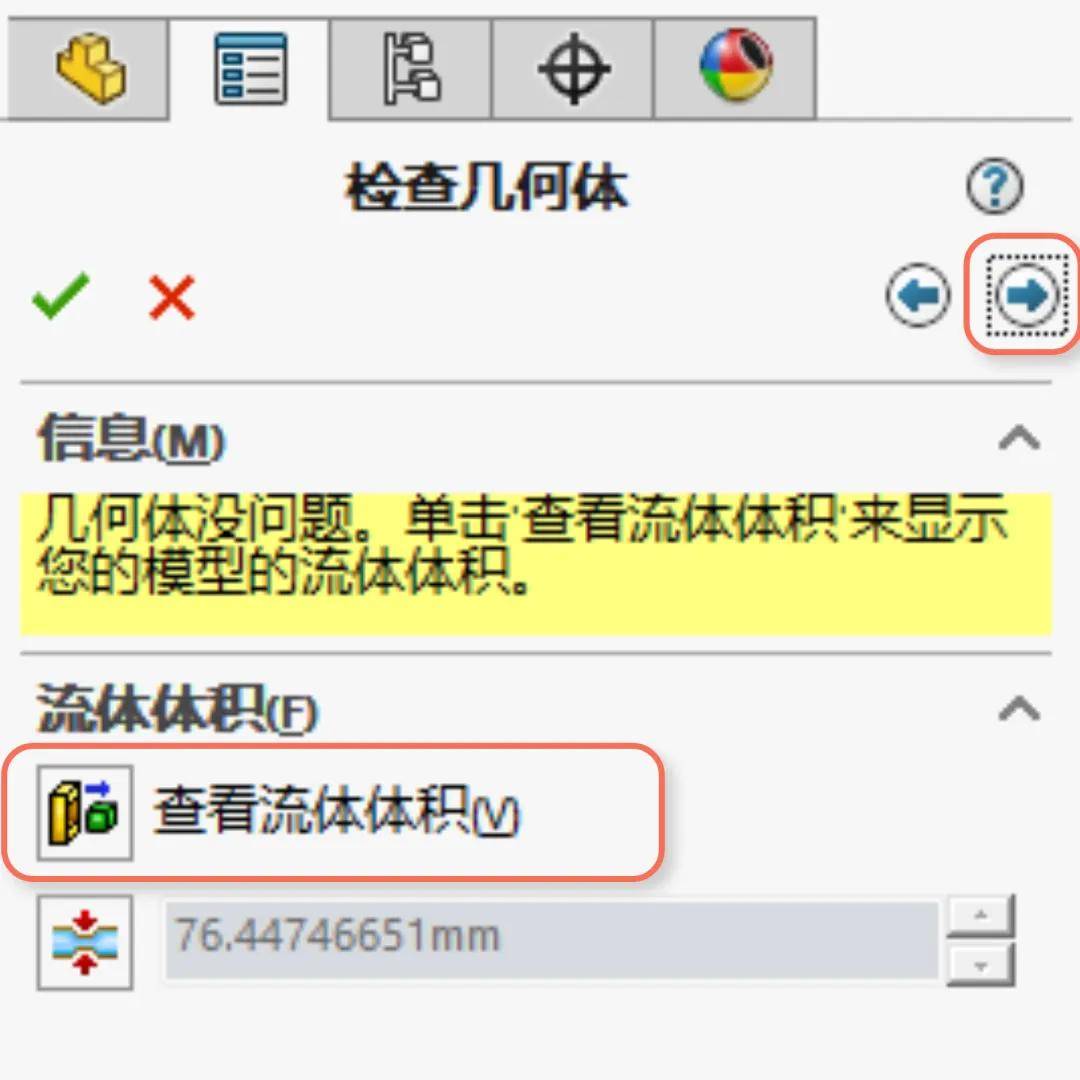

模型封闭后点击下一步进入“检查几何体”界面，点击“查看流体体积”可以查看模型中封闭区域流体体积情况。

如果模型中存在较小的流体通道，可以开启下方的“最小的流道”选项，并指定最小流道尺寸。

之后进入“流体”设置界面，此处可以选择空腔中所流动的流体，这里提供水和空气两种流体选项。

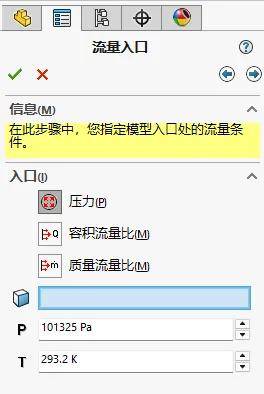

下一步进入“流量入口”设置界面，在此处选择流体流入的界面，并设定入口参数，如压力参数、容积流量比以及质量流量比。

其他设置选项

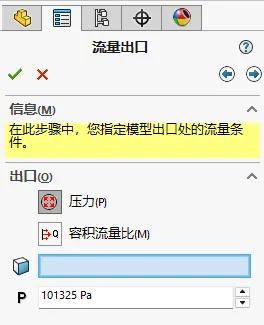

-流量出口：

可指定出口条件为压力开口或是体积流量，但当入口条件为体积或质量条件时，出口仅可指定压力条件。

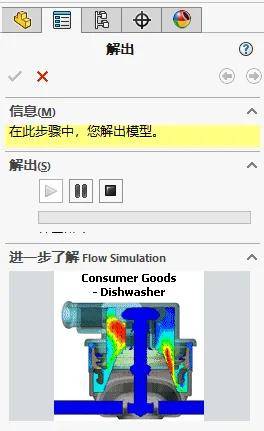

-解出：

点击“绿色三角形”对模型求解。

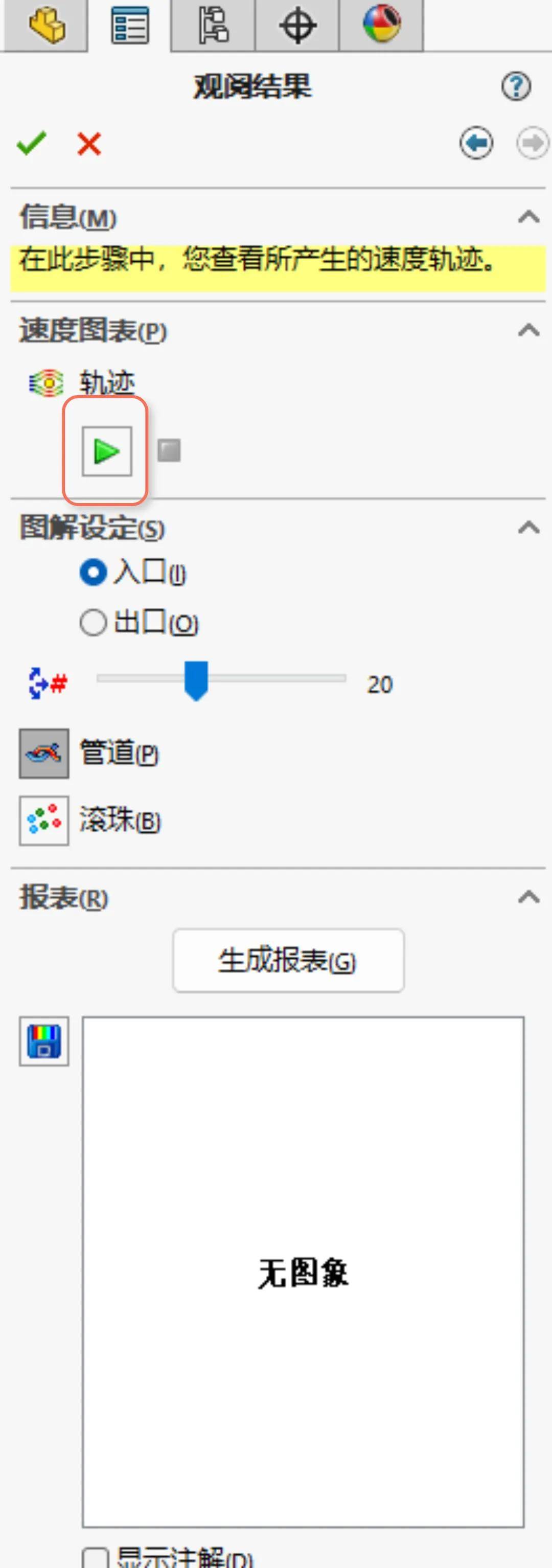

-观阅结果：

经过一定时间的等待，来到观阅结果界面。

通过“绿色三角形”可以查看流体在空腔中的流动状态（在此之前记得隐藏或半透明零件），亦可自动生成简易仿真报告。

SOLIDWORKS FloXpress 是一款专门用于流体力学分析的应用程序，能够计算流体如何穿过零件或装配体模型。通过分析得出的速度场，用户可以快速识别设计中的潜在问题区域，并在制造任何零件之前对设计进行优化改进。需要注意的是，FloXpress 仅适用于具有单一出入口的流体区域，并且流体类型仅限于水和空气。
