高级仿真太复杂？用SOLIDWORKS SimulationXpress轻松做初级应力分析！

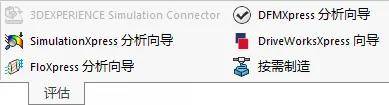

在SOLIDWORKS的“评估”选项卡中，静静的“躺”着这样几个工具图标，它们就是SOLIDWORKS的Xpress家族。

Xpress在这里代表便捷、快速和简化，意味着这些工具是简化版或入门级的版本，旨在为用户提供一种快速、便捷的使用体验。通过降低学习成本和操作复杂度，用户可以轻松实现设计校验及自动化等工作，从而节省时间并提高效率。

首先介绍SimulationXpress分析向导，这是一款体验版的有限元分析工具。

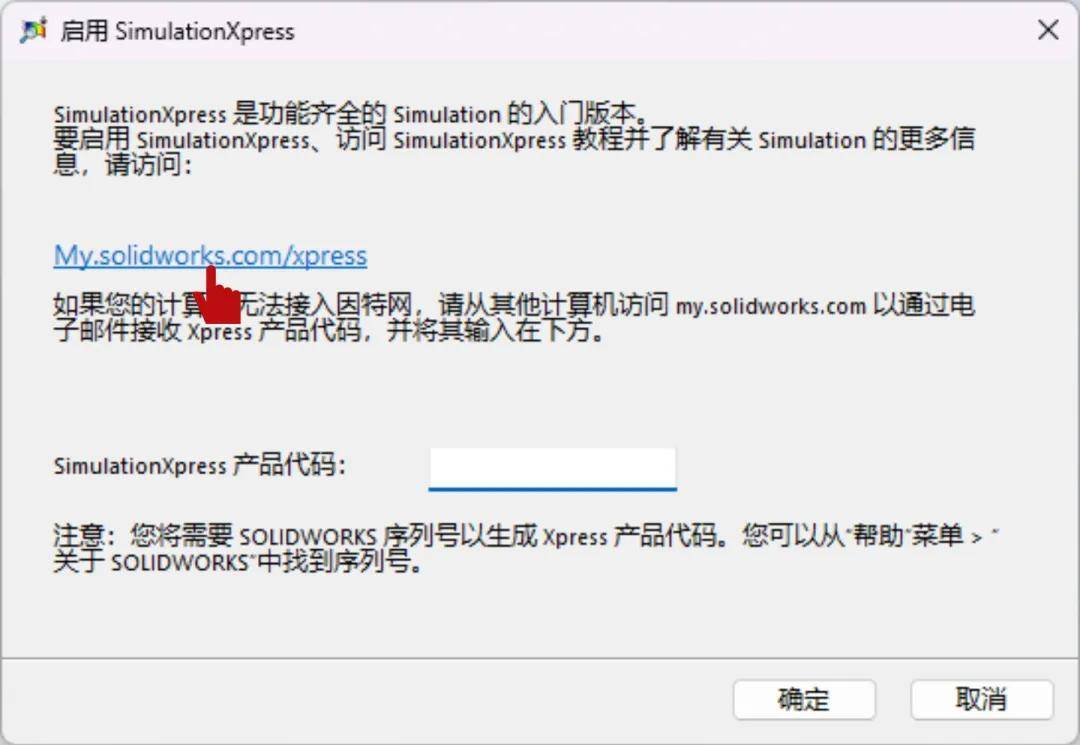

首次在“评估”选项卡中点击“SimulationXpress分析向导”时，会弹出一个对话框。

根据提示，点击链接“My.solidworks.com/xpress”。

（如果尚未注册3DE相关账号，需要先完成注册。如有疑问，请联系相关经销商或服务商。）

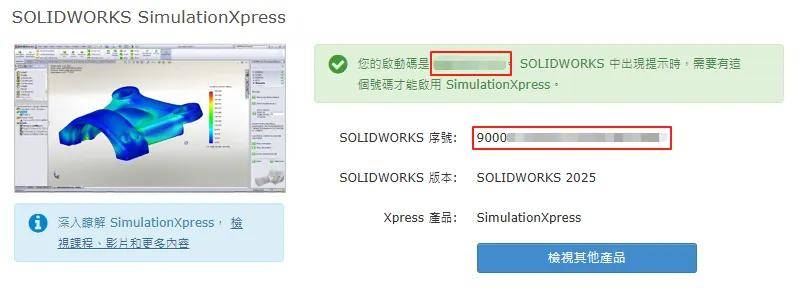

每一套正版授权License在注册后可获得对应Xpress产品的产品代码，将产品代码输入后，则可以正式启动SimulationXpress工具，再启动时则无需输入任何信息。

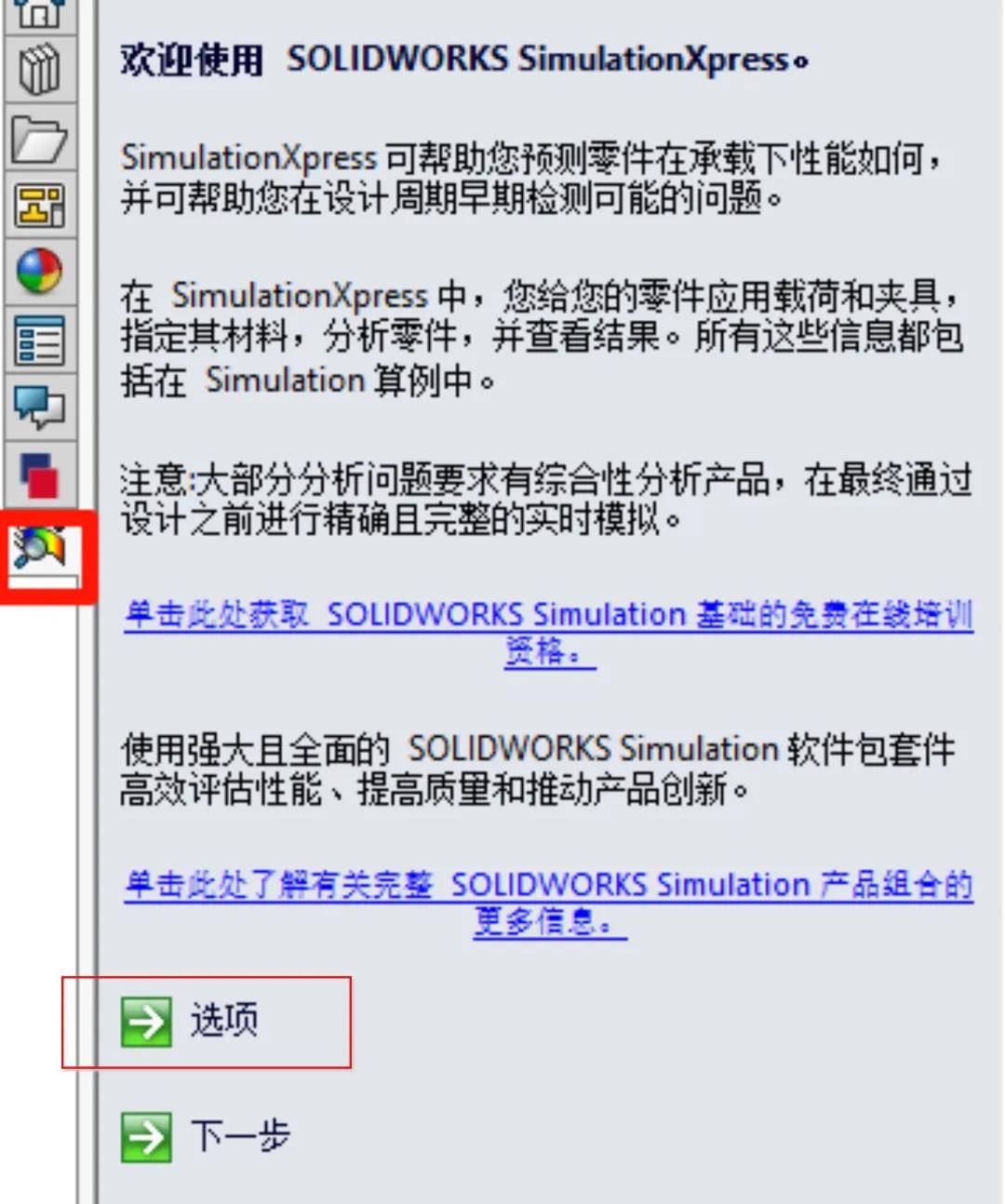

SimulationXpress向导标签将出现在SOLIDWORKS右侧的任务窗格中。

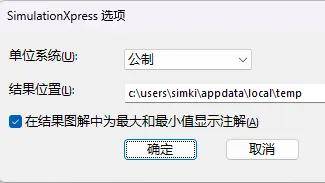

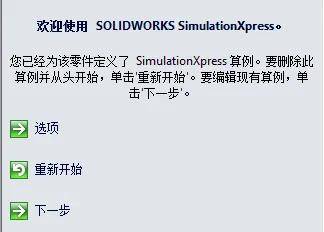

点击“选项”，在弹出的选项框中设置此次分析的单位系统以及结果存放位置（建议结果文件存放于模型文件所在文件夹下的子文件夹中）。

点击“下一步”则正式开始使用SimulationXpress，界面切换的同时，会出现算例特征树与算例标签。

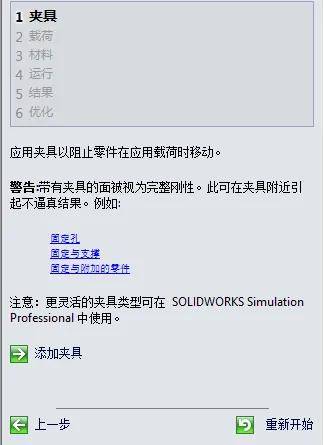

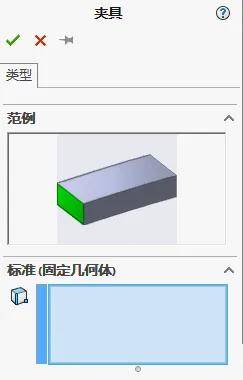

继续点击“下一步”进入到“夹具”设置界面，通过“添加夹具”来为目标模型添加“固定几何体”约束。

如果模型中有多处需要约束，可以继续点击“添加夹具”为模型增加多个固定约束。

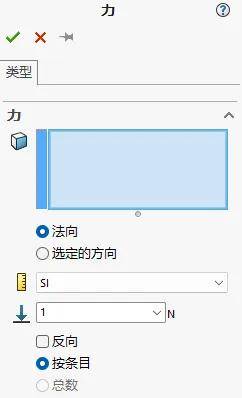

之后点击“下一步”进入到“载荷”设置页面，在载荷设置中，可以为模型添加“力”或“压力”，同样，如果模型存在多个载荷时，通过点击“添加力”/“添加压力”为模型添加更多载荷。

其他设置选项

• 材料：在SOLIDWORKS中，若零件已赋予材质且参数满足仿真要求，可直接引用建模材料参数，也可在此步骤重新定义新材料数据。

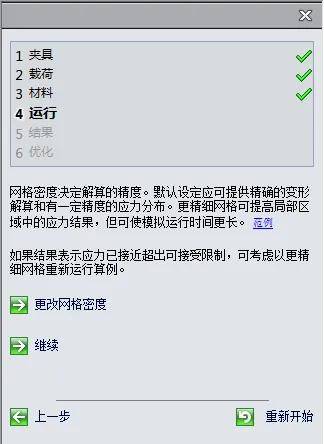

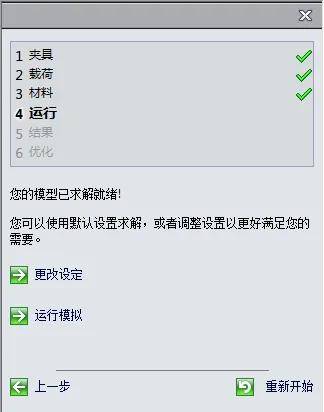

• 运行：在“运行”界面，可直接开始模拟或点击“更改设定”调整网格密度。

完成网格密度设置后，可返回运行界面，点击“运行模拟”，计算完成后，系统会显示结构变形动画：

若变形符合预期 → 点击 "是，继续" 查看详细结果。

若变形异常 → 返回 "夹具与载荷" 界面检查并调整设置。

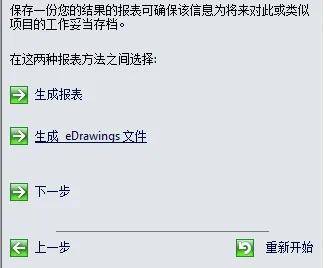

• 之后点击“查阅结果完毕”，下一个界面可生成报告，也可以“下一步”进入优化界面。

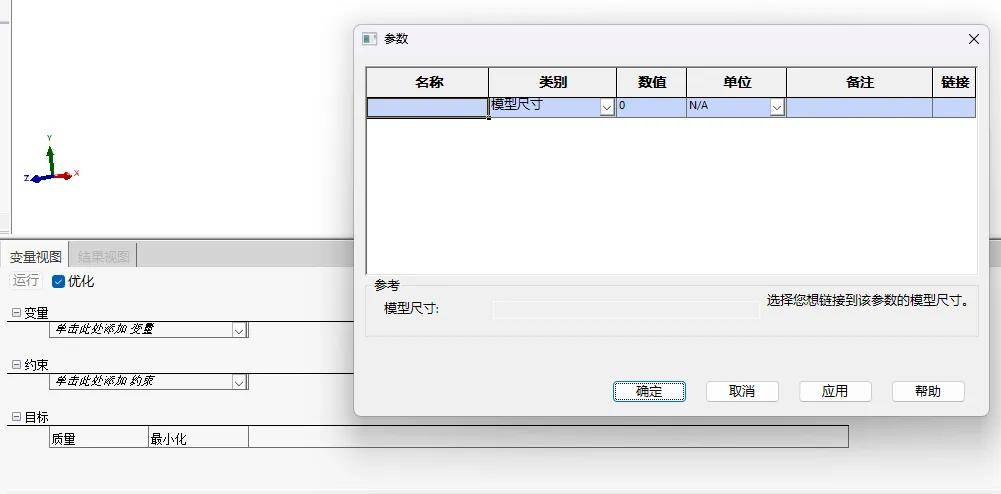

• 优化：注意，在SimulationXpress中一次仅对一个参数进行优化，如需优化多个参数可分别进行。

至此，通过 SOLIDWORKS Simulation Xpress 向导界面完成了零件的仿真分析，并生成了完整的 Xpress 算例特征树。

SOLIDWORKS SimulationXpress 为用户提供了简单易用的初步应力分析工具，其核心技术与 SOLIDWORKS Simulation 一致。通过清晰的向导界面，用户可以逐步完成夹具、载荷和材料的设置，并进行仿真分析及结果查看。需要注意的是，SimulationXpress 仅支持单实体分析，不适用于装配体、多实体零件或曲面实体。如需更高级的仿真功能（如多物理场分析、非线性计算等），可选用 SOLIDWORKS Simulation 系列产品。
