DolphinScheduler——工作流实例的生命周期

目录

一、DolphinScheduler架构原理

1.1 系统架构图

1.2 DolphinScheduler核心概念

1.2 创建工作流

1.2.1 如何触发一个工作流实例

1.2.2 任务调度链路监控

1.2.3  Workflow-DAG解析

DAG解析

 Dispatch分发流程

Master和Worker的交互过程

1.3 任务运行状态

---

  该篇文章主要介绍DolphinScheduler-3.2.0工作流实例的工作周期

一、DolphinScheduler架构原理

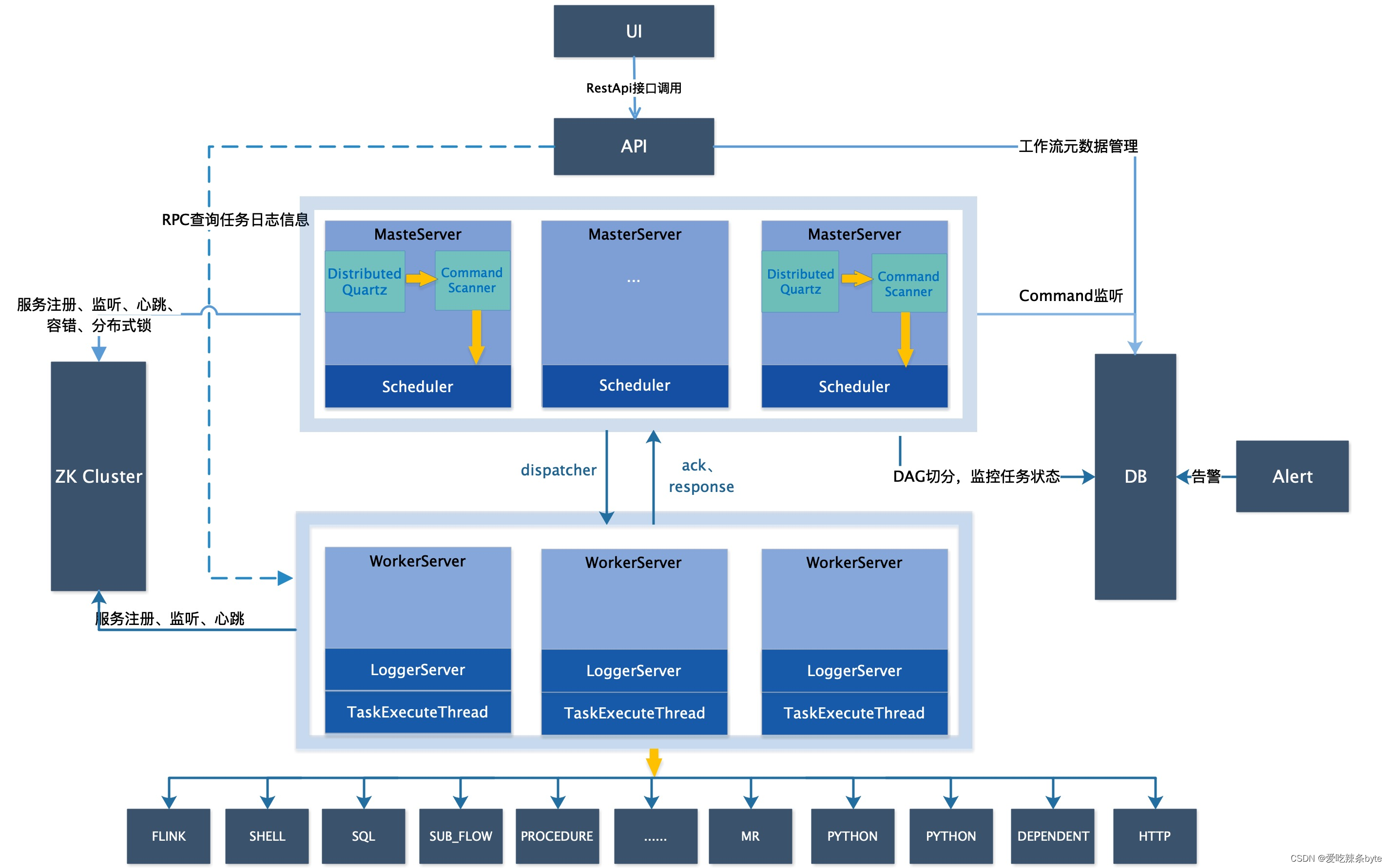

1.1 系统架构图

  在介绍之前，先对架构进行简单介绍。

 内部服务主要分为四个部分：

（1）API服务，用于与UI交互；

（2）用于告警通知的Alert服务；

（3）主节点（master）和工作节点（worker）是去中心化的，可以部署多个Master和多个Worker，它们可以分布在不同的位置并独立工作。

（4）工作流运行在Master节点上，具体的任务节点在 Worker 节点上运行，例如 shell、Python、Flink 和 Spark 等任务节点。

1.2 DolphinScheduler核心概念

  为更好的了解DolphinScheduler ,先介绍其核心概念：

• Process（工作流）：由任务以有向无环图形式构成，执行时解析一个工作流为多个任务，可设置工作流优先级，工作执行全局参数、超时告警；
• Task（任务）：调度执行的最小单元，包含Shell、Spark、Flink、Sql、MR等多种类型。可设置任务执行优先级、任务执行参数、超时告警、超时失败；
• Command（待调度指令）：工作流经手动调度或定时调度生成的数据，存储在数据库DB中；
• Instance（任务实例）：任务执行后，会生成相应的实例，记录执行时任务的状态及执行内容，任务实例可查看下载日志；
• Master（调度服务）：提供对工作流手动调度、定时调度、超时告警、任务容错、任务执行监控等功能；
• Worker（运行服务）：解析工作流，识别任务类型，调用对应任务类型的逻辑，生成任务实例；
• Alert（告警服务）：可通过Email、FTP、微信等多种方式，告知工作流、任务执行结果。

  下面具体展示调度任务的创建、被调度执行的过程：

• 根据具体的业务需求，通过Web界面以DAG形式创建工作流，生成Process并落库；
• 手动调度或定时调度生成待调度指令Command，存储在数据库DB中；
• Master监听读取Command记录，解
