一、三角形质心坐标

对于三角形ABC及其内一点P，根据三角形质心坐标，有如下关系

Px = i * Ax + j * Bx + k * Cx;
Py = i * Ay + j * By + k * Cy;
其中 i + j + k = 1

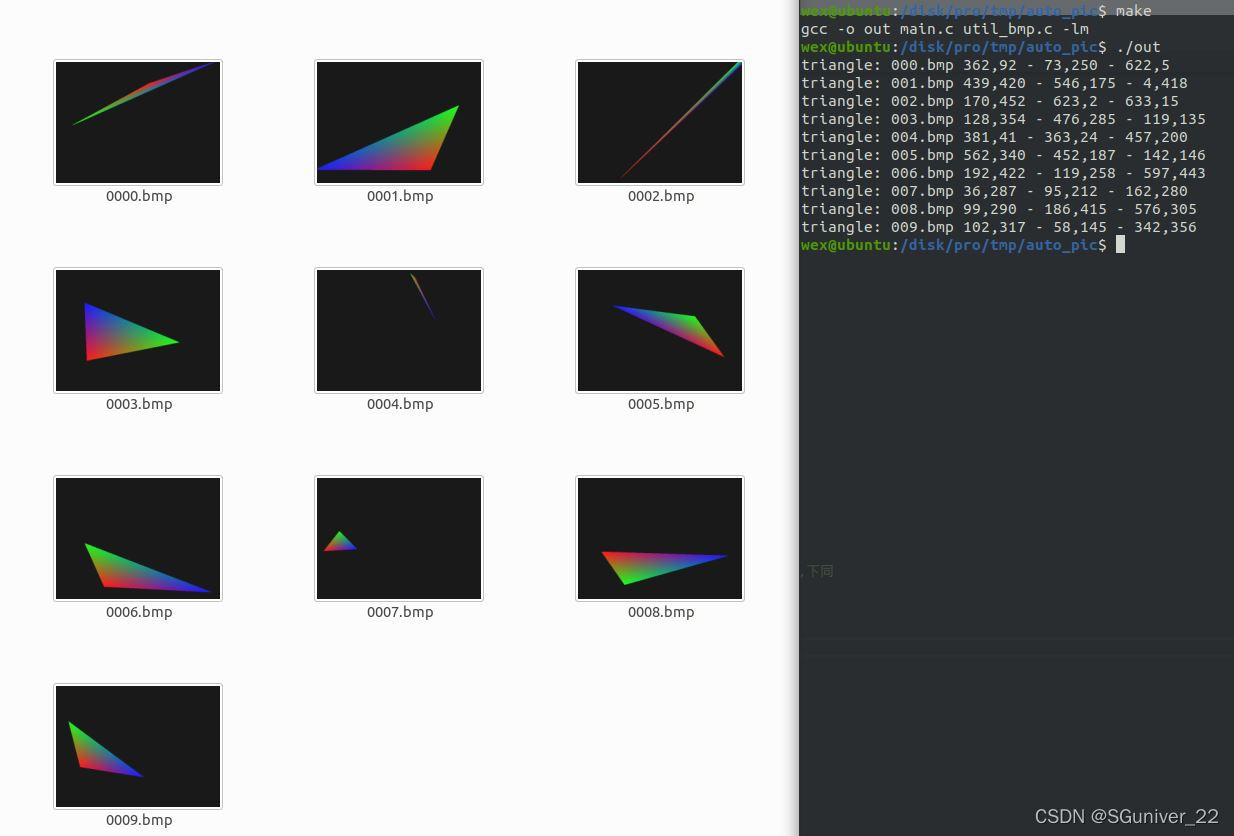

利用该关系，可以通过遍历i,j,k值实现遍历三角形内所有的点

void triangle_enum(int xy[6])
{
	int max = 100; //设定一个精度范围
	int i, j, k;
	for (i = 0; i < max; i++)
	{
		for (j = 0; j < max - i; j++)
		{
			k = max - i - j;
			//输出坐标
			x = (i * xy[0] + j * xy[2] + k * xy[4]) / max;
			y = (i * xy[1] + j * xy[3] + k * xy[5]) / max;
		}
	}
}

二、图片拉伸和渲染

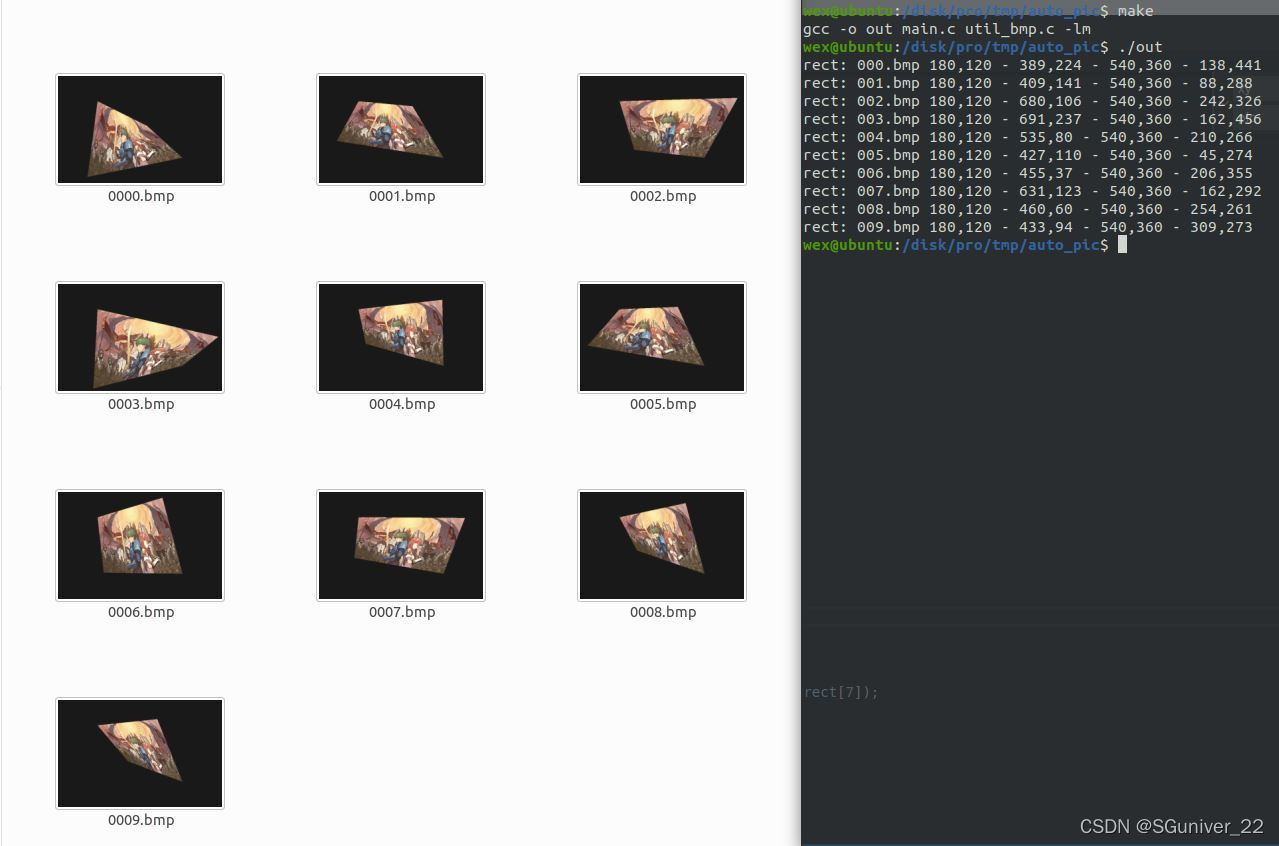

我们的图片素材一般为矩形，而矩形又可以分割为2个到多个三角形，通过矩形顶点和三角形顶点的匹配，可以把i,j,k三个顶点权重值用到矩形中来，实现对矩形图片中的像素的定位。

假设现有矩形ABCD，可以拆分成三角形ABC和三角形CDA依次渲染，先画三角形ABC部分；现在定好了拉伸后输出到画布的三个坐标为xy[6]，把该数组传入上面的 triangle_enum 函数即可枚举出要在画布上填充的点，那么这些点对应矩形图片中的点又是哪些呢？

已知xy[6]是相对于画布的坐标，我们可以再定义一个数组xy2[6]作为相对于矩形图片中的坐标，很显然数值如下

//图片左上角像素坐标,对应顶点A
xy2[0] = 0;
xy2[1] = 0;
//图片右上角像素坐标,对应顶点B
xy2[2] = 图片宽 - 1;
xy2[3] = 0;
//图片右下角像素坐标,对应顶点C
xy2[4] = 图片宽 - 1;
xy2[5] = 图片高 - 1;

把xy2[6]也传入函数 triangle_enum，同样用i,j,k权重处理，即可得到相对矩形图片中的像素位置。

void triangle_enum(int xy[6], int xy2[6])
{
	int max = 100; //设定一个精度范围
	int i, j, k;

	int x, y;
	int x2, y2;

	for (i = 0; i < max; i++)
	{
		for (j = 0; j < max - i; j++)
		{
			k = max - i - j;
			//输出到画布的的坐标
			x = (i * xy[0] + j * xy[2] + k * xy[4]) / max;
			y = (i * xy[1] + j * xy[3] + k * xy[5]) / max;
			//对应矩形图片中的坐标
			x2 = (i * xy2[0] + j * xy2[2] + k * xy2[4]) / max;
			y2 = (i * xy2[1] + j * xy2[3] + k * xy2[5]) / max;
			//两边坐标都知道了,开始画RGB颜色点
			画布[y][x][r] = 图片[y2][x2][r];
			画布[y][x][g] = 图片[y2][x2][g];
			画布[y][x][b] = 图片[y2][x2][b];
		}
	}
}
