三、弹性SD-WAN技术架构

本文详细介绍了弹性SD-WAN技术架构,包括总体架构、应用场景分析和控制与转发原理。弹性SD-WAN将SDN与SRv6相结合,为企业提供灵活的组网、上云和增值服务。应用场景涵盖大型企业、中小微企业,分别阐述了不同场景下的分支互联、入云和上网业务的承载方案。控制和转发原理中,讨论了大企业场景下流量经过或不经过PoP GW的路径计算与转发流程,并介绍了中小微企业场景下的特殊处理。文章还提及了采用G-SRv6技术以解决SRv6报文头过长的问题,以支持更高效、大规模的SD-WAN部署。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >



3.1总体架构

弹性SD-WAN将SDN技术可编程的SRv6 Underlay网络以及云虚拟化能力进行了全面整合,可以快速提供融合云、网的企业产品。

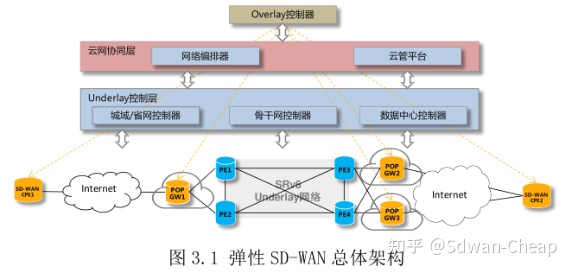

弹性SD-WAN网络架构,垂直方向可划分为云网协同层、Underlay 控制层和转发层;转发层水平方向可划分为接入段、汇聚段、骨干段。

转发层接入段指SD-WAN CPE和PoP GW之间的网络,支持各种不同类型的网络,例如Internet、专线、4/5G、 光纤等等方式的接入;转发层汇聚段指PoP GW及其相关的数据中心资源和PoP GW和骨干网互联的网络;骨干段对应支持Underlay SRv6 能力的骨干网。

Underlay控制层分域管理Underlay网络的资源,包括城域/省网、骨干网、数据中心网络资源,分别由城域/省网、骨干网及数据中心控制器管理。

云网协同层基于0verlay SD-WAN 端到端的业务请求,协同Underlay网络、数据中心网络的资源,网络方面按需分配带宽、路径提供不同SLA等级的网络连接;云内利用云内资源,结合VNF应用提供增值服务。

SD-WAN控制器管理位于企业站点的企业CPE设备以及位于云内的SD-WAN网关,如PoP GW,及增值业务的安全等VNF设备。

弹性SD-WAN业务主要提供两大类SD WAN业务:

1.应用定义的组网、上云专线:为企业客户同时提供上网、上云和组网服务,提供一线多业务能力。对企业客户主要是提供灵活的带宽和时延连接业务,可通过SD-WAN CPE为应用定义相应Underlay网络的切片,动.态为不同应用选择不同带宽和时延的路径,直接实现为应用粒度的业务开放网络能力。

2.基于NFV的增值业务:为企业客户提供网络服务的同时结合云资源和NFV技术提供不同类型的VNF服务。SD-WAN CPE基于应用粒度定义其增值服务,通过CPE实现网络和云内增值服务能力的组合。例如为客户上网业务提供尽力而为的网络和防火墙增值服务;为客户视频会议业务提供专用的网络路径及FEC增值服务实现品质优化。

3.2应用场景分析

按照客户类型分类,弹性SD-WAN解决方案分为了面向大型企业、中小微企业两种应用场景,每种应用场景均包含上网,入云和分支互联三种业务类型。

3.2.1大 型企业场景

对于大型企业,企业的自主管理能力较强,业务透明传输的需求明显,这种解决方案的优点是为企业应用提供自主可控的网络路径选择。该场景下三种业务类型描述如下。

1.分支互联业务

SRv6隧道从企业分支的一-端CPE1开始,结束在远端分支的C
