VISA串口通信函数-自己测试用

原创

已于 2024-02-18 11:45:59 修改 · 1.5k 阅读

9 ·

CC 4.0 BY-SA版权

文章标签：

#笔记 #算法

于 2023-08-16 14:41:17 首次发布

本文介绍了如何使用VISA库进行串口通信，包括初始化通信参数、查找和连接USB设备、执行命令如IDN查询、SN设置以及端口操作，如查询和设置端口状态。

底层会用到visa定义的一些函数和库，visa.h;visatype.h;…;visa32.lib

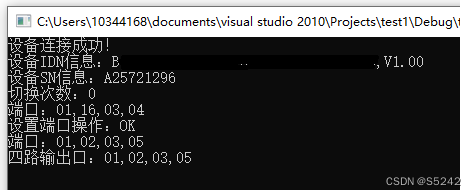

这里用射频开关做了一个测试

VISA串口通信函数

test.h

#include "visa.h"
#include <stdio.h>
#include <string.h>
#include <string>
#include <stdlib.h>
#include <vector>
#include <unordered_map>
#include <iostream>

#include <utility>
#define MAX_CNT 200
#define MAX_SCPI_LENGTH                 255                         // 最大的SCPI命令
#define DEFAULT_TIMEOUT                 5000                    // 超时:5000ms
using namespace std;

typedef struct {


	char in_port[4];
	std::string out_port[16];  //这里对应16个输出口的    PORT input out_port\n
	std::unordered_map <char, std::string> port_connect;
	std::string dis_out_port; //这里只保存1个未被占用的端口    PORT input out_port\n
}PortInfo;



static ViStatus status = 0;    //ViStatus接口返回值类型， VI_SUCCESS表示执行成功
static ViSession defaultRM = 0,vi;  //句柄，其中vi为操作设备的句柄。
static ViUInt32 retCnt = 0;
static char bytesWrite[VI_FIND_BUFLEN] = {

   '\0'}; //vi写缓冲区
static char bytesRead[VI_FIND_BUFLEN] = {

   '\0'};  //vi读缓冲区



///////初始化，设置波特率等
static void SessInit(ViSession &defaultRM);


///////查找枚举USB设备，将找到的端口号和端口号对应的资源描述符组成map,方便后面操作
static void FindPort(ViSession &defaultRM, unordered_map<ViUInt16,string> &portmap);

////////根据用户选择的COM口userinputport来连接相应设备，连接上的设备操作句柄为vi
static void ConnectPort(ViSession &defaultRM, unordered_map<ViUInt16,string> &portmap, ViUInt16 userinputport,PortInfo &pinfo);

////////向设备发送IDN查询命令
static void FindIDN();

///////////// 向设备发送SN查询命令
static void FindSN();

////// 写入SN
static void SetSN(const char* sn);

////////查询开关切换次数switch?\n
static void FindSwitchNum();




/***************************PORT操作相关*****************************/

///////// PORT?\n  查询当前四路端口的输出口。
static void FindAllPort();

//第一次连接成功后初始化端口--->使端口默认连接上01 02 03 04 号口，并点亮对应图标。
 static void InitPortInfo(PortInfo &pinfo);


 //PORT input out_port\n

 //比如现在要执行PORT A 01\n 需要先判断BCD端口没有连接01端口，
 //假设B端口连了01端口则需给B重连一个未分配的端口
 //typedef struct {


	// char in_port[4];
	// std::string out_port[16];  //这里对应16个输出口的    PORT input out_port\n
	// std::unordered_map <char, std::string> port_connect;
	// std::string dis_out_port; //这里只保存1个未被占用的端口    PORT input out_port\n
 //}PortInfo;

 //这个函数用于按键触发执行  类似接通单个串口的命令，执行前增加判断逻辑
 //根据不同按键触构造不同指令 eg: PORT B 01\n
static void DoPortin2out(PortInfo &pinfo);
static void DoPortin2out(PortInfo &pinfo){


// 假设初始化后(A,01)(B,02)(C,03)(d,04)；现在执行 PORT B 01\n ， 但是01被A占用
	char do_inport('B');
	string do_outport("16");

	char cmd[32]={

   0};

	//先判01 是否被占用，遍历 unordered_map
	auto e = pinfo.port_connect.begin();
	for(;e!=pinfo.port_connect.end();e++
