从今天开始准备15届蓝桥杯

第一天点亮LED，因为之前学过标准库，所以算有一点点基础。

ＳＴＭ３２ｃｕｂｅｍｘ＋ｋｅｉｌ之前已经安装过了，所以第一天直接点亮LED。

写给自己看的，所以就不写没用的细节。

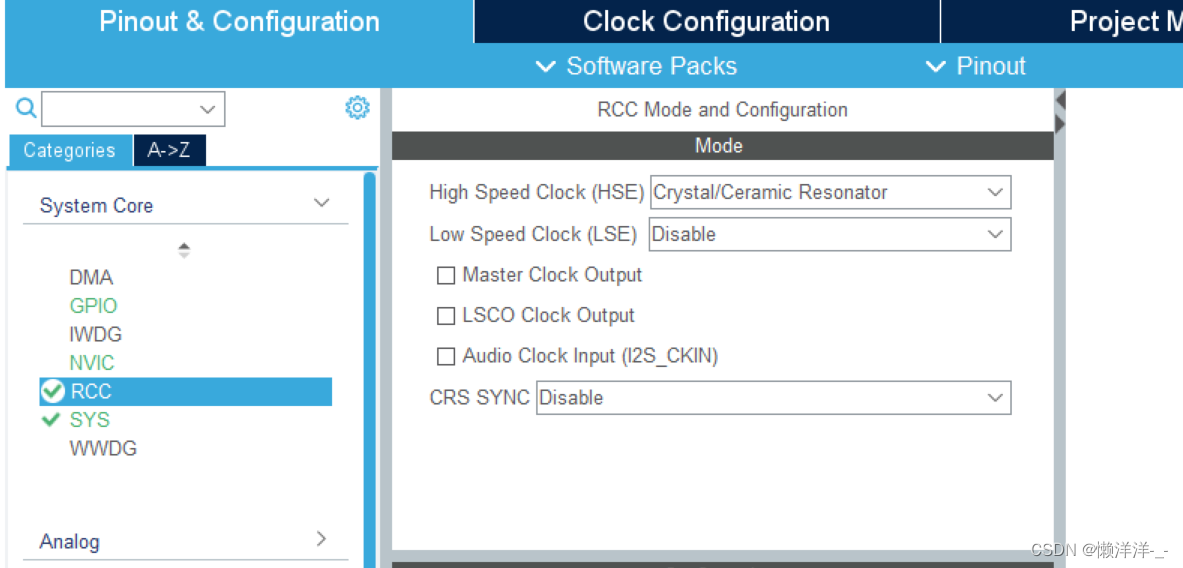

1、配置为外部时钟源

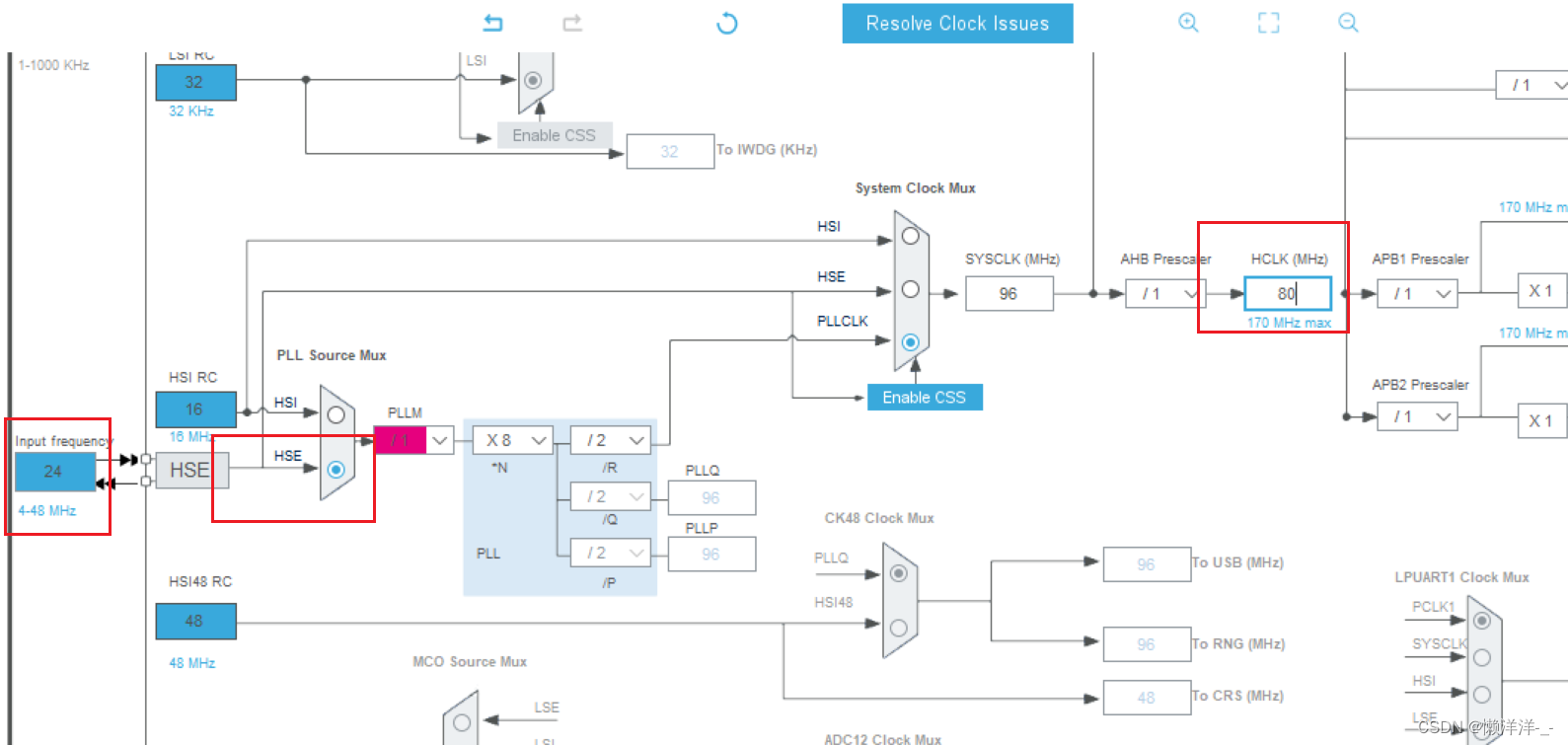

2、配置时钟树，根据蓝桥杯官方提供的历程来

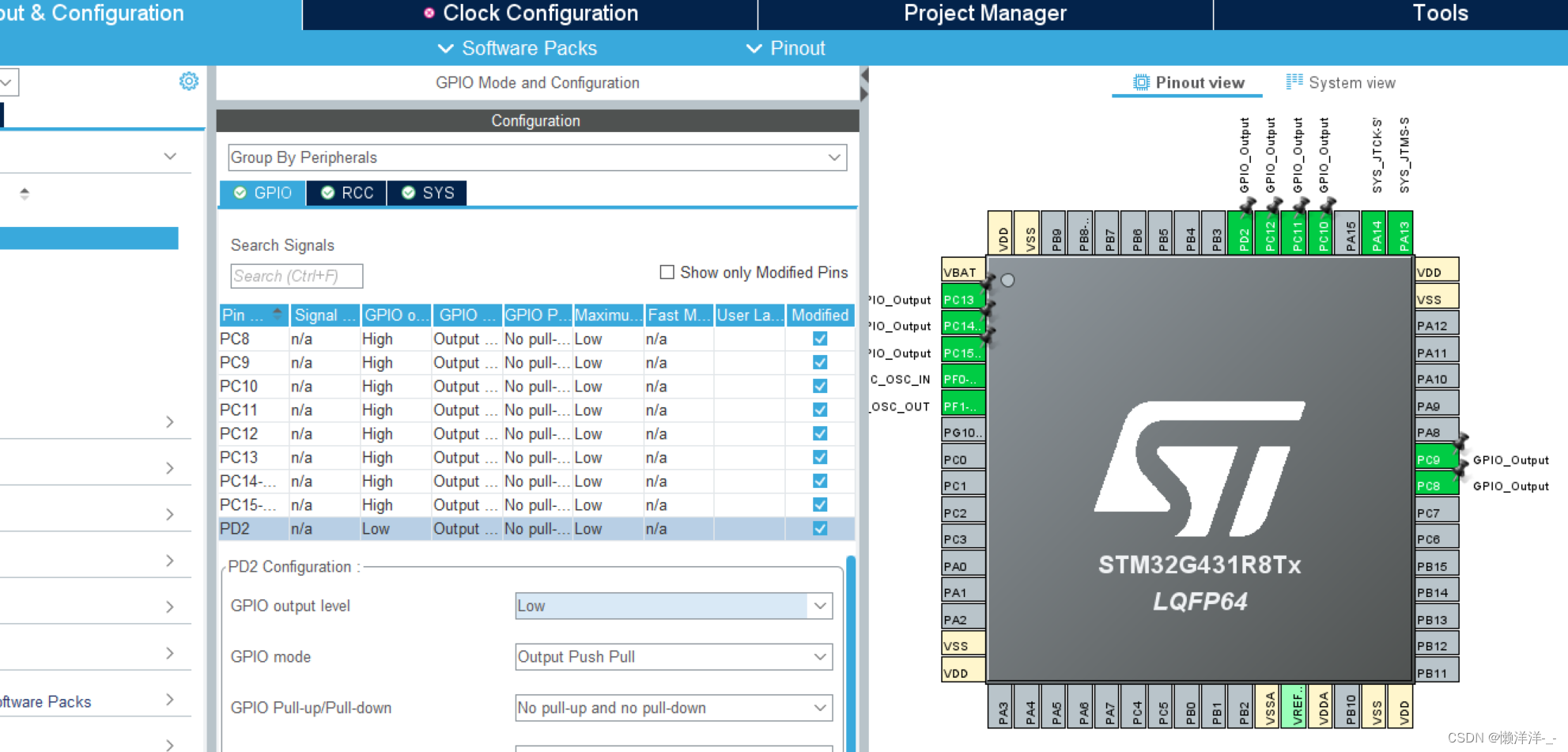

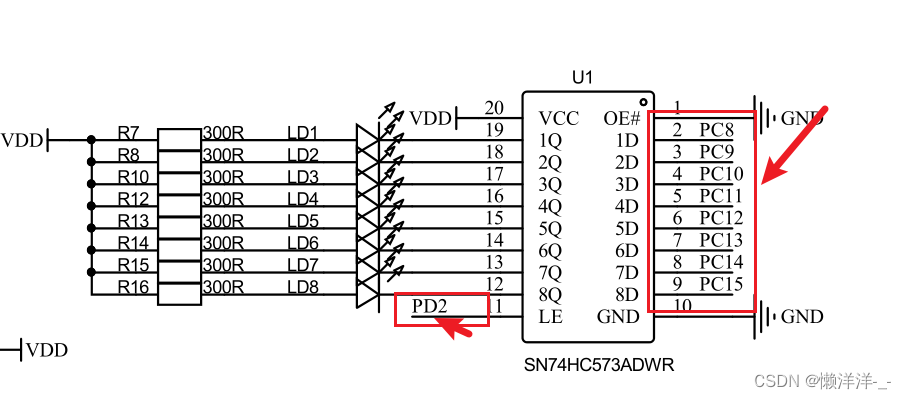

3、配置LED 相关IO口

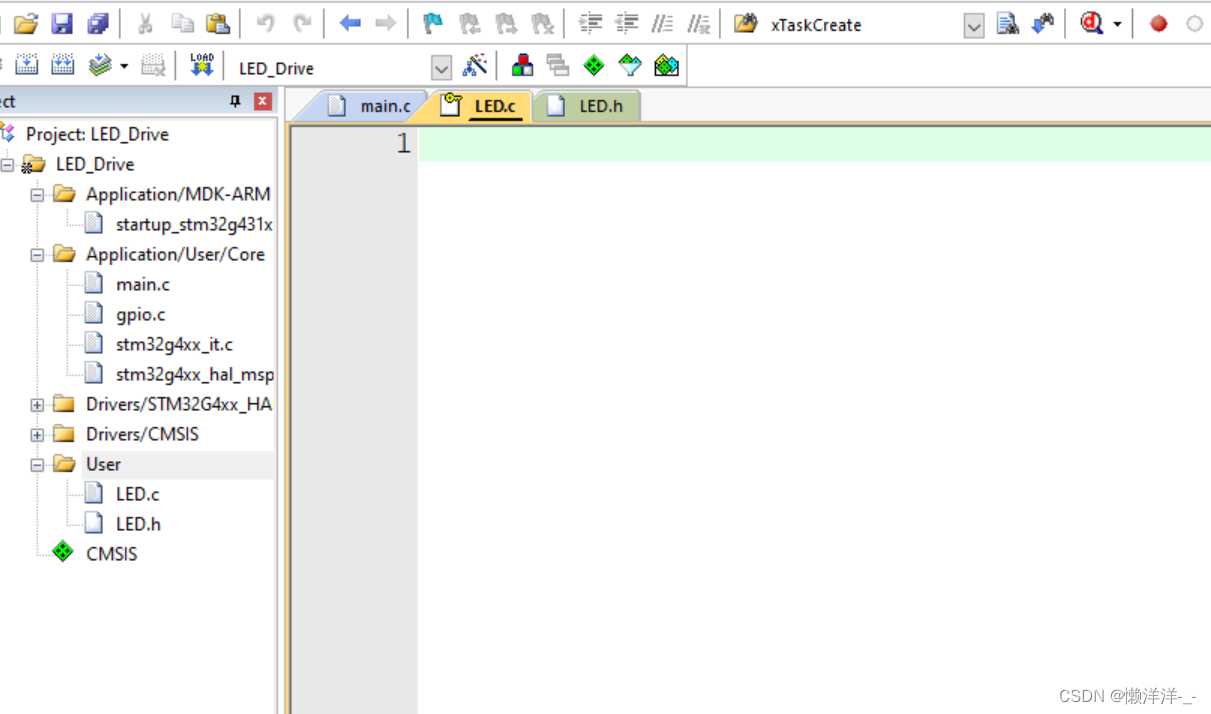

4、生成MDK文件，新建User文件夹，新建LED.C/LED.H文件

5、开写代码（放出核心代码）

宏定义

#define uchar unsigned char
#define uint unsigned int

//LED.c

void LED_Drive (uchar LED_W)
{
    HAL_GPIO_WritePin (GPIOC,GPIO_PIN_All,GPIO_PIN_SET);
    for (uchar i=0;i<8;i++)
    {
    HAL_GPIO_WritePin (GPIOC,LED_W<<8&(GPIO_PIN_8<<i),GPIO_PIN_RESET);
    }
    HAL_GPIO_WritePin (GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
        HAL_GPIO_WritePin (GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);

}

//main.c

  while (1)
  {
    /* USER CODE END WHILE */

	  /* USER CODE BEGIN 3 */
	  LED_Drive(0xaa);
	  HAL_Delay(1000);
	LED_Drive(0x55);
	  HAL_Delay(1000);
  }
  /* USER CODE END 3 */
}

然后for循环的逻辑懒得解释，放核心代码，这是HAL库对GPIO_PIN_0的宏定义，为了容易观看，我把16位写出来了,很容易能观察出来的。

//#define GPIO_PIN_0   //0000 0000 0000 0001         ((uint16_t)0x0001)  /* Pin 0 selected    */
//#define GPIO_PIN_1   //0000 0000 0000 0010         ((uint16_t)0x0002)  /* Pin 1 selected    */
//#define GPIO_PIN_2   //0000 0000 0000 0100         ((uint16_t)0x0004)  /* Pin 2 selected    */
//#define GPIO_PIN_3   //0000 0000 0000 1000         ((uint16_t)0x0008)  /* Pin 3 selected    */
//#define GPIO_PIN_4   //0000 0000 0001 0000         ((uint16_t)0x0010)  /* Pin 4 selected    */
//#define GPIO_PIN_5   //0000 0000 0010 0000         ((uint16_t)0x0020)  /* Pin 5 selected    */
//#define GPIO_PIN_6   //0000 0000 0100 0000         ((uint16_t)0x0040)  /* Pin 6 selected    */
//#define GPIO_PIN_7   //0000 0000 1000 0000         ((uint16_t)0x0080)  /* Pin 7 selected    */
//#define GPIO_PIN_8   //0000 0001 0000 0000         ((uint16_t)0x0100)  /* Pin 8 selected    */
//#define GPIO_PIN_9   //0000 0010 0000 0000         ((uint16_t)0x0200)  /* Pin 9 selected    */
//#define GPIO_PIN_10  //0000 0100 0000 0000         ((uint16_t)0x0400)  /* Pin 10 selected   */
//#define GPIO_PIN_11  //0000 1000 0000 0000         ((uint16_t)0x0800)  /* Pin 11 selected   */
//#define GPIO_PIN_12  //0001 0000 0000 0000         ((uint16_t)0x1000)  /* Pin 12 selected   */
//#define GPIO_PIN_13  //0010 0000 0000 0000         ((uint16_t)0x2000)  /* Pin 13 selected   */
//#define GPIO_PIN_14  //0100 0000 0000 0000         ((uint16_t)0x4000)  /* Pin 14 selected   */
//#define GPIO_PIN_15  //1000 0000 0000 0000         ((uint16_t)0x8000)  /* Pin 15 selected   */
//#define GPIO_PIN_All //1111 1111 1111 1111         ((uint16_t)0xFFFF)  /* All pins selected */

完事，因为要考试，不知道考试时是否需要重新装cubemx和G4的包，明天装个虚拟机训练一下快速安装和离线装包的步骤。
