对于超级源点和超级汇点的理解

本文介绍了解决多源最短路径问题的超级源点和解决多汇点最短路径问题的超级汇点概念。超级源点通过引入虚拟起点简化多起点最短路径计算,超级汇点通过引入虚拟终点简化多终点最短路径计算。

超级源点

适用情况:
对与一些题目当求任意多个起点的最短路时,使用floyd会超时,对每个起点都跑一次最短路也会超时

怎么用:
这时我们可以直接再建立一个,给这个建立指向每个起点的单向边(边权值都定义为0),这样就可以通过求以这个的最短里来求所有起点的最短路了,这个就叫超级源

疑问:

那么这样求出来的最短路是不是真的最短路?新建立的边会不会给图带来环,导致算法出错呢?

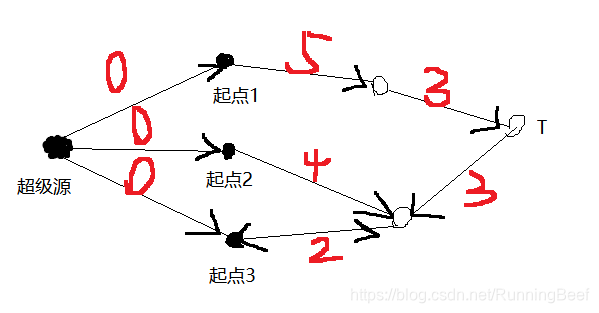

图示:
在这里插入图片描述

对于第一个问题:

超级源为起点求出来的是关于超级源的最短路这是毫无疑问的。但其它点关于超级源的最短路必须经过超级源起点单向边,不然就没有路径。所以只要有最短路就一定会经过题目要求的起点而起点到超级源的边权是0

所以

超级源到任意终点的最短路长度 =起点( 该终点的最短路所经过的)到终点的长度 + 超级源到起点的最短路(0)

所以

超级源到任意终点的最短路长度 = 起点( 该终点的最短路所经过的)到终点的长度;

如图 超级源到T的距离 = 起点1 到 T的距离

对于第二个问题

看图可以知道,我们建立到起点的边是单向边,所以不用担心新建立的边会使图产生负环。

例题:
赚钱

思路,建立一个超级源,再建立超级源到其它点的单向0权边,把题目说的"路径 "的权值赋值为-D,把做飞机的边权值赋值为f(飞机票钱)- D
,这样用spfa求最短路即可,如果有负环,说明可以一直赚钱,就输出orz,如果没有负环,就输出 max(所有点的 abs(最短路)) + D,注意要+D是因为起点城市也可以赚钱,但建图边权是0,所以少算了起点城市赚的钱。

AC代码

#include<bits/stdc++.h>
using namespace std;
typedef long long ll;
ll dist[320];//超级源国到每个点的距离
ll head[320];//链式前向星
ll ct[320];//判断是否有环
bool vis[320];//判断点是否已经在队列里
int D,P,C,F;

struct point{
    int to,w,next;
}edge[1000];

int cnt = 0;
void addedage(int x,int y,int z){
    edge[++cnt].to = y;
    edge[cnt].w = z;
    edge[cnt].next = head[x];
    head[x] = cnt;
}

void spfa(void){
    dist[0] = 0;//以超级源为起点
    queue<int> q;
    q.push(0);
    vis[0] = true;

    while(!q.empty()){
        int t = q.front();
        q.pop();
        vis[t] = false;

        for(int i = head[t];~i;i = edge[i].next){
            int u = edge[i].to;
            if(dist[u] > dist[t] + edge[i].w){
                dist[u] = dist[t] + edge[i].w;
                if(!vis[u]){//不在队列里才入队
                    q.push(u);
                    vis[u] = true;
                    if(ct[u]++ == C){//如果被优化次数等于n则说明有负环
                        printf("orz\n");
                        return ;
                    }
                }

            }

        }
    }

    ll ans = 0;
    for(int i = 1;i <= C;i++){
        //cout << i << " " << dist[i] << endl;
        ans = min(ans,dist[i]);
    }
    printf("%lld\n",-ans + D);//少算了超级源到起点的那条边

    return ;
}
int main(){
    memset(dist,0x3f,sizeof(dist));
    memset(head,-1,sizeof(head));
    scanf("%d%d%d%d",&D,&P,&C,&F);

    int x,y,z = -D;
    for(int i = 0;i < P;i++){
        scanf("%d %d",&x,&y);
        addedage(x,y,z);
    }

    for(int i = 0;i < F;i++){
        scanf("%d %d %d",&x,&y,&z);
        addedage(x,y,z-D);
    }

    for(int i = 1;i <=C;i++){//加上超级源到任意起点的单向0权边
        addedage(0,i,0);
    }
    spfa();
    //system("pause");
    return 0;
}

超级汇点

适用情况,怎么用:

就是题目要求当求多个终点,求其所有终点的最短路时,不用枚举这些终点了,直接建立一个点,再建立这些终点到这个超级汇点的0权单向边,最后跑个最短路,输出dist[T](T表示汇点,dist表示起点到汇点的距离)。

原理和超级源点一样,超级汇点和超级源点可以同时使用。
