前言
MP4，又称为MPEG-4 Part 14，是一种多媒体容器格式(container)，扩展名为.mp4
发展历史
- 2001年，apple的QuickTime格式，.qt和.mov的后缀名。
- 2001年，MPEG-4 Part1，把基于QuickTime的box布局的容器格式添加到了MPEG-4标准。
- 2004年，MPEG-4标准文档把编码和容器格式分开为两部分进行说明。
MPEG-4 Part12：定义了容器格式通用的box结构，即ISO基本媒体文件格式(ISO base media file format, ISOBMFF)。
MPEG-4 Part14：基于Part12进行了细化，是对Part-12的一种实现，定义了用于存储MPEG-4内容的容器格式，即.mp4格式。

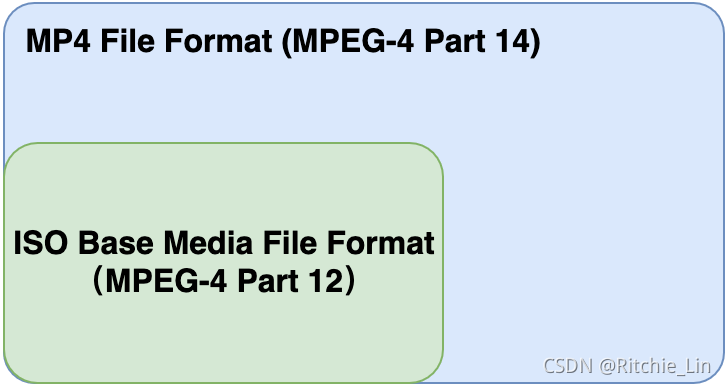

两者间的关系：
MP4在线分析工具

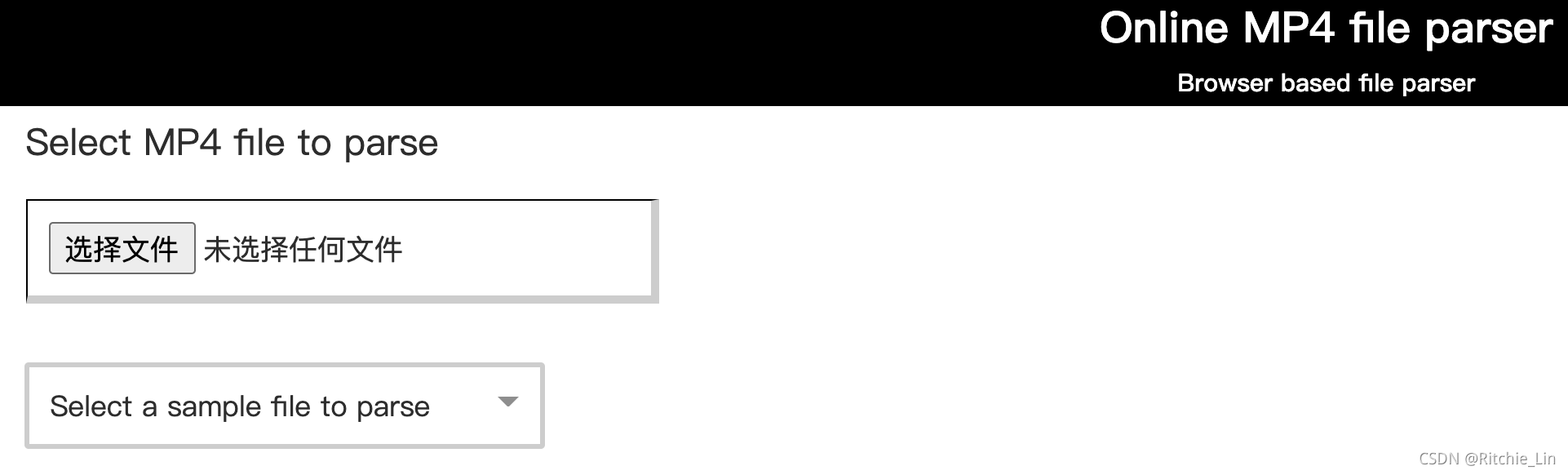

- mp4parser
界面如下：

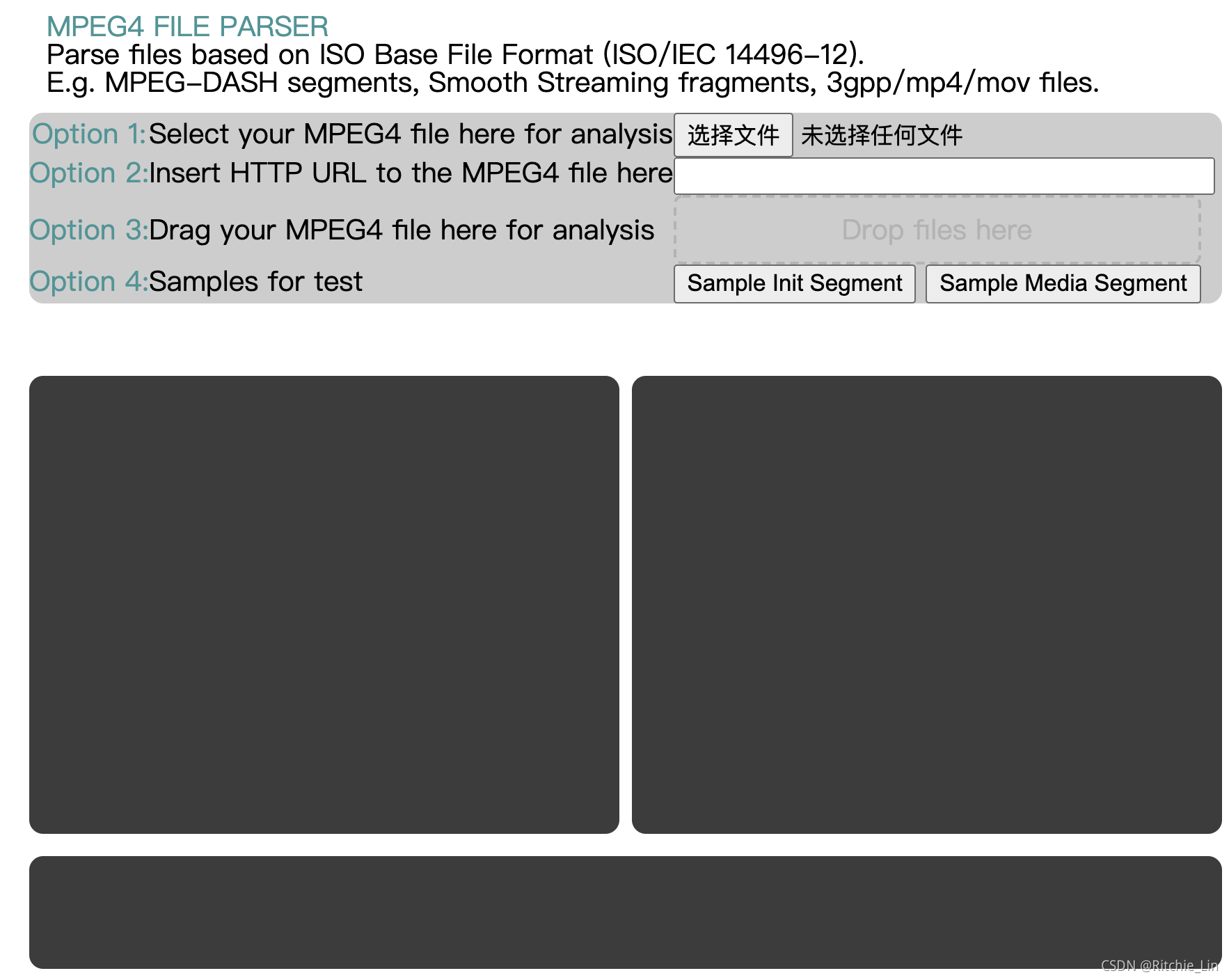

- onlinemp4parser
界面如下：
MPEG-4

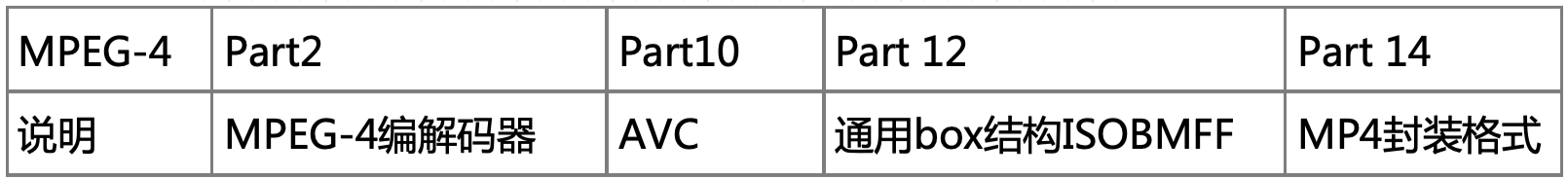

MPEG-4协议中不同部分描述的对象：
MP4解析

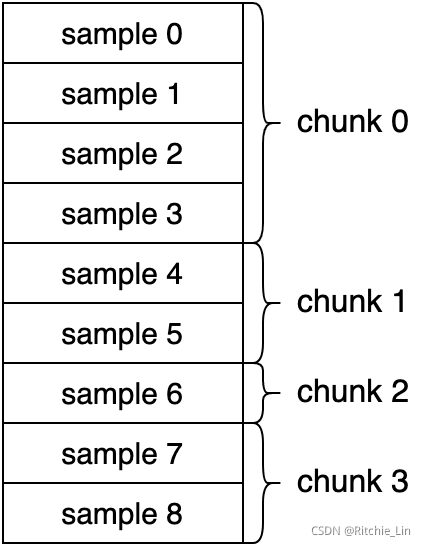

MP4文件中，媒体信息储存在“moov”的box中，一个moov通常包含若干个track信息，每个track都是一个随时间变化的媒体序列，Track里面基本时间单位为sample，sample是按照时间顺序排列，为了方便存取，若干个sample会被组织成一个chunk；而媒体数据存储在mdat box中，即sample是存储在mdat box中。如下图为sample和chunk关系：
重要概念
Box
MP4文件有若干个box组成。

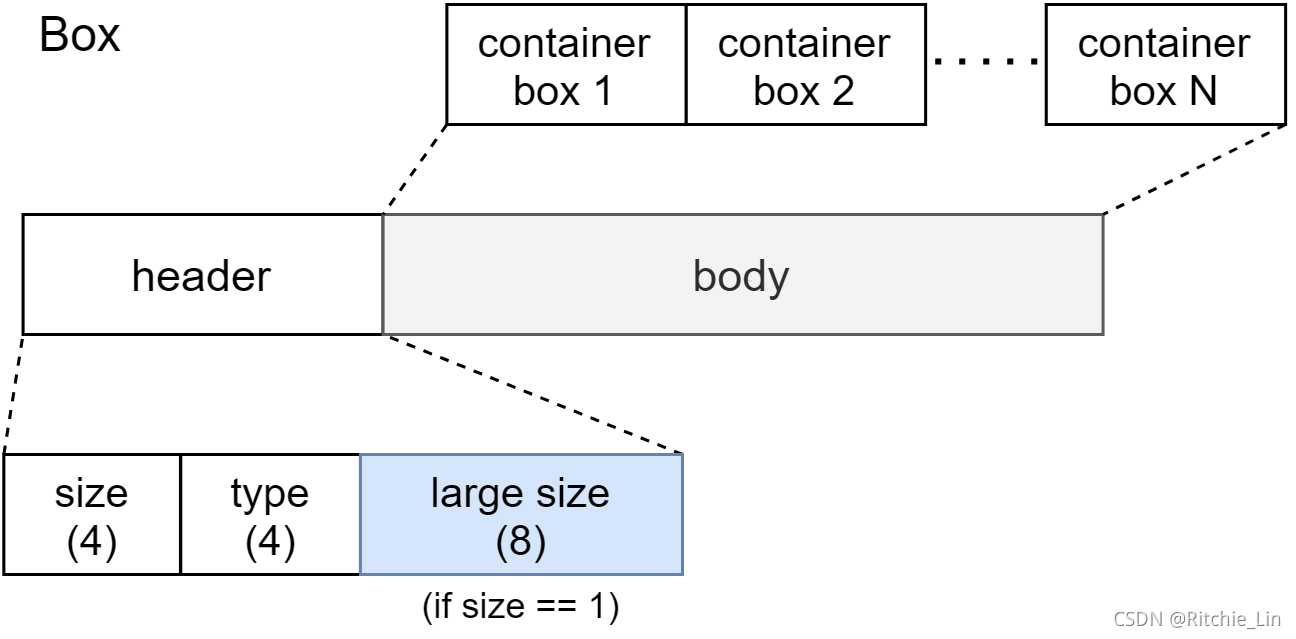

下图为box的内部结构图：
可以看到：
- Box由header和body组成，header大小为8 bytes， 主要有size和type两个栏位。
size: 是包含box header的整个box的大小。

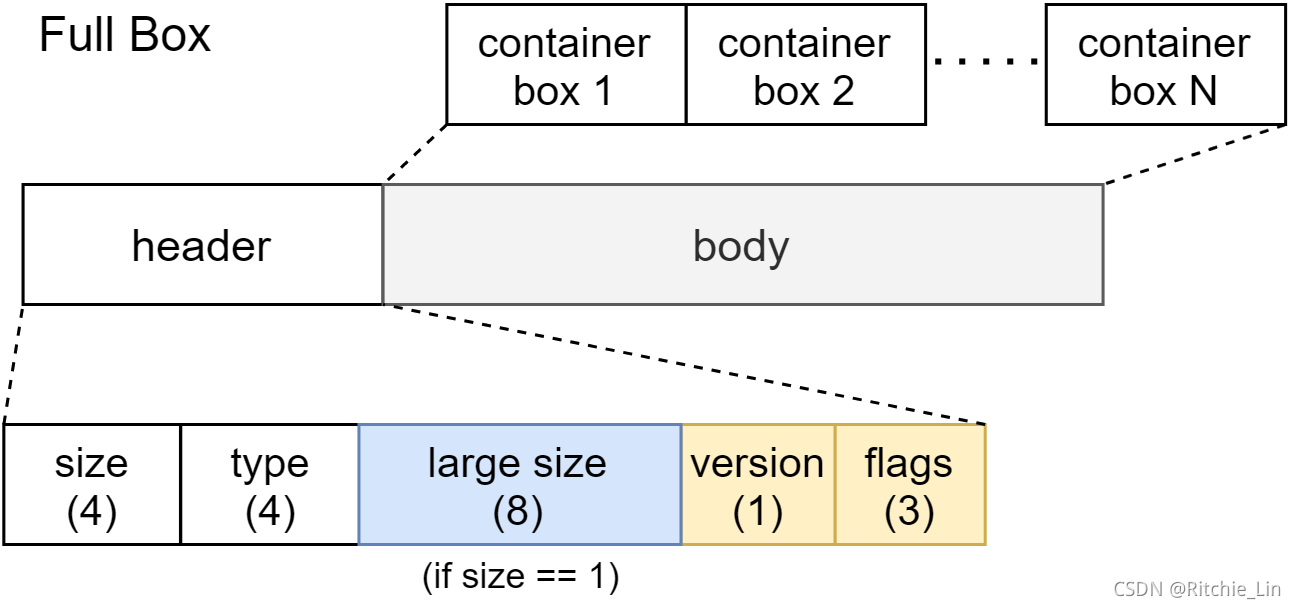

type: 通常是4个ASCII码的字符如“ftpy”，“moov”。这些box type都是mp4 spec已经预定义好的，表示特定的含义。!! 两种特殊情况： 当size为1，则表示box长度超出4字节表示范围，就会用largesize(8 bytes)来表示box大小。 当size为0，表示该box为文件的最后一个box，这种情况只存在“mdat”类型的box中。如果是“uuid”，表示该box是用户自定义的拓展类型 - 规范还定义了一种Fullbox，Fullbox是box的扩展。header中加入了1字节的version和3字节的flags字段，整个header大小是12bytes。
结构如下图：
- box中可以嵌套box，这种box被称为container box，比如moov box。而ftyp box不是container box，因为没有包含其它box。
Track
相同类型的sample的集合，对于媒体数据来说，一个track表示一个视频序列、一个音频序列或一个字幕序列。
Sample
Mp4中多媒体数据存储的最小单位。
video sample表示一帧或者一组连续的视频帧，audio sample表示一段连续的音频(也可以说是一帧音频帧)。
Chunk
一个track的几个sample组成的单元。
BOX详解

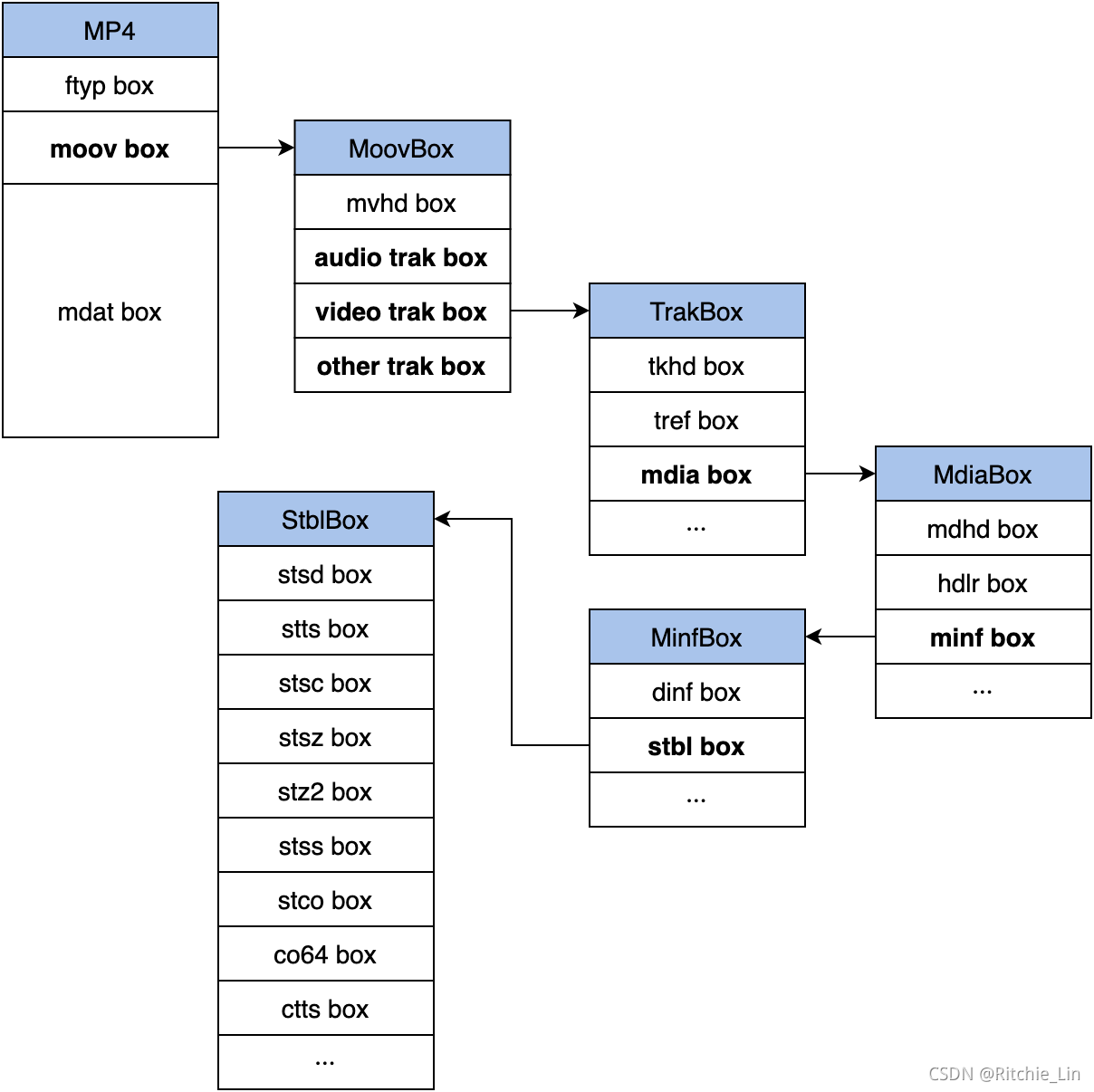

MP4文件由许多box组成，每个box包含不同信息，这些box以树型结构的方式组织。如下图：
可以看到在根节点之下，主要包含三个重要节点：ftyp、moov、mdat。
- ftyp：file type box，文件类型。描述本文件遵从的规范版本。
内部结构为：aligned(8) class FileTypeBox extends Box(‘ftyp’) { unsigned int(32) major_brand; unsigned int(32) minor_version; unsigned int(32) compatible_brands[]; // to end of the box } - moov：记录了媒体数据的时空间信息
是一个container box
一般情况下包含一个mvhd box和若干个trak box。 - mdat：具体的媒体数据。
内部结构为：aligned(8) class MediaDataBox extends Box(‘mdat’) { bit(8) data[];//e.g h264 bit stream }

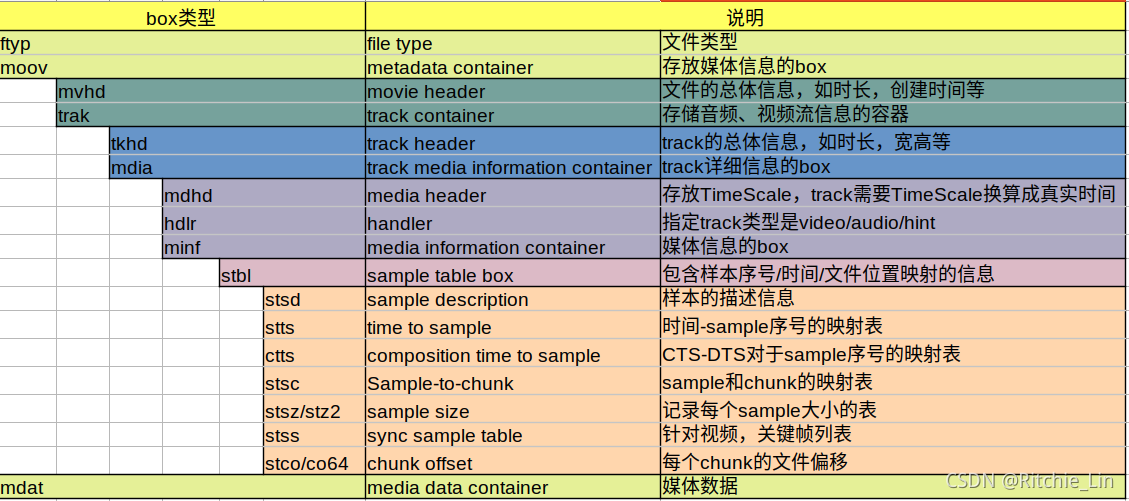

下图为具体每个box的描述：
需要说明的是：在 mp4 中默认写入字节序是Big-Endian的。
大端字节序（big-endian）：按照内存地址增长的方向，高位数据存储于低位内存中。
小端字节序（little-endian）：按照内存地址增长的方向，高位数据存储于高位内存中。
如存储 0x12 34 56 78：
-------------------------------------------------------
地址 0x100 0x101 0x102 0x103
big 12 34 56 78
little 78 56 34 12
STBL
stbl box是moov中的container box，储存该MP4文件的媒体数据时空间信息，是解析mp4文件的关键。
其中包括：
Stsd(sample description)
Full Box，该box记录trak的编解码信息。如编码类型、分辨率等等。
如果是H.264或者H.265的话，该box中还包含关键解码信息(SPS、PPS)的box：AVCC box 或者HVCC box。
Stts(Decompressing time to sample)：
该box记录编解码时间戳与样本的关系。
关键参数：
Entry_count: 时间戳与样本对应关系的组数。
Sample_count: 遵循该对应关系的样本数量。
Sample_delta: 每个样本解码时间戳的差值，解码时间戳初始值是0。

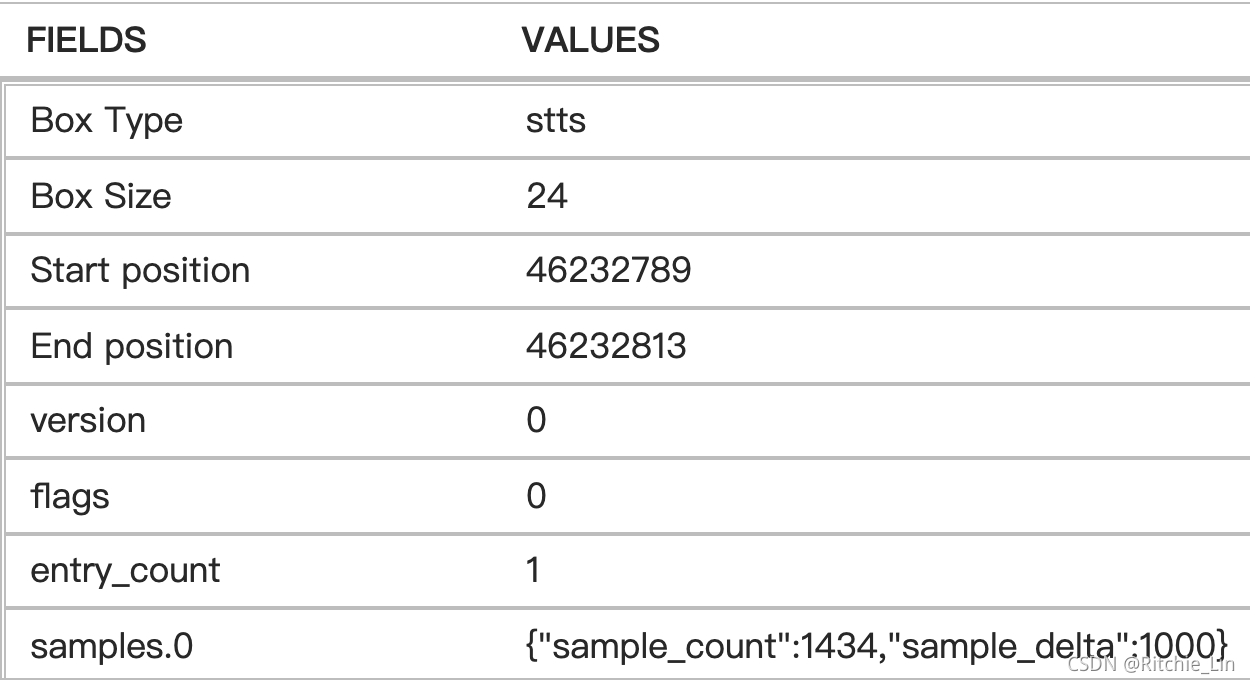

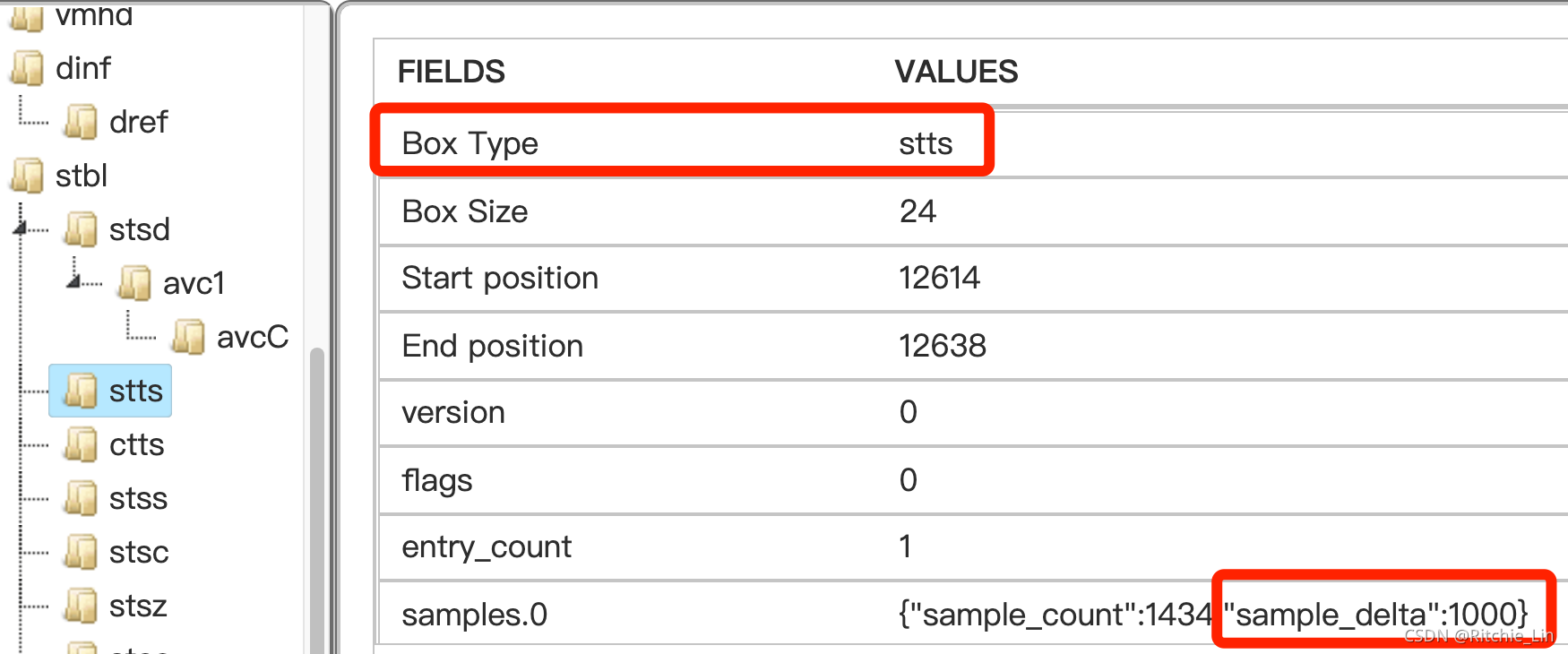

例：
那说明该片源有1434个DTS相差为1000的sample。(因为entry_count为1，所以该片源只有1434个sample)

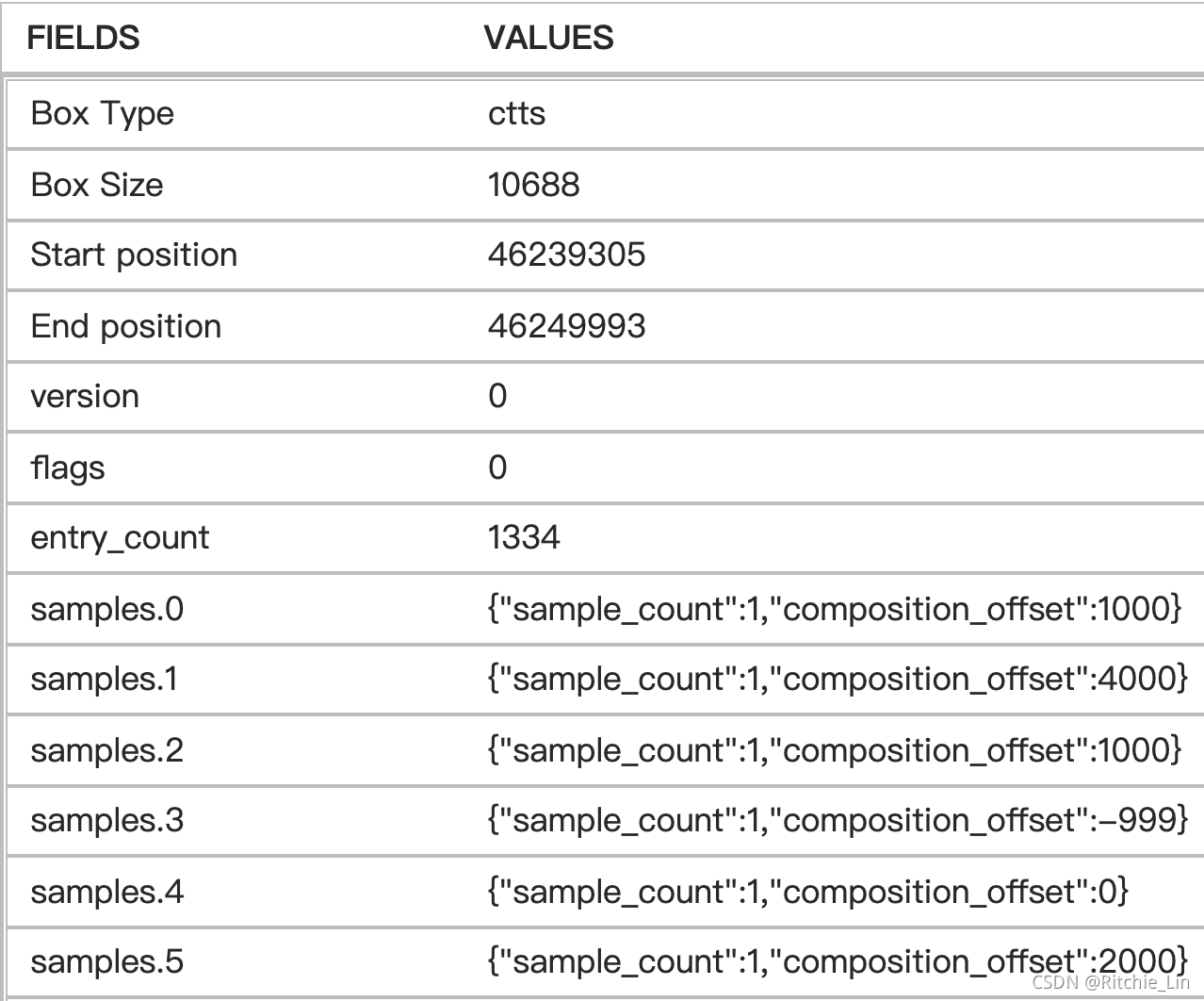

Ctts(composition time to sample):
该box记录显示时间戳(PTS)与编码时间戳(DTS)的差值，从而间接的说明显示时间戳与样本的关系，对于H.264 && H.265，只有当存在B帧的时候，DTS和PTS才会有差异，这个box才会存在。
关键参数：
Entry_count: 时间戳与样本对应关系的组数。
Sample_count：遵循该对应关系的样本数量。
Composition_offset：显示时间戳与解码时间戳的差值。
对应关系是：
pts(n) = dts(n) + composition_offset(n)

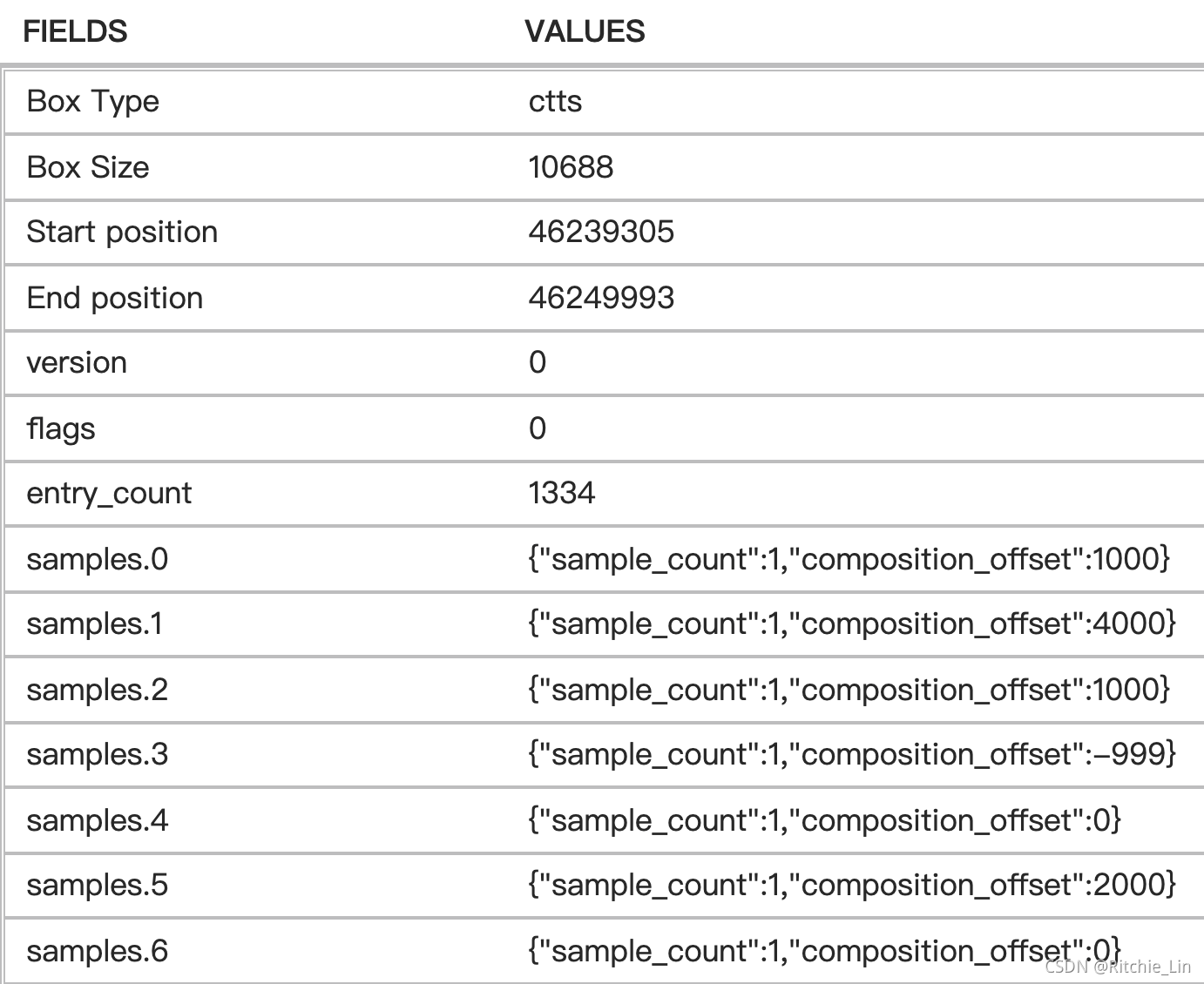

例：
那说明该片源有1334组显示时间戳和编码时间戳的差值对应关系，其中：
第一组：第一个sample的pts与dts的差值为1000，即pts(0) = dts(0) + 1000
第二组：第二个sample的pts与dts的差值为4000，即pts(1) = dts(1) + 4000
...

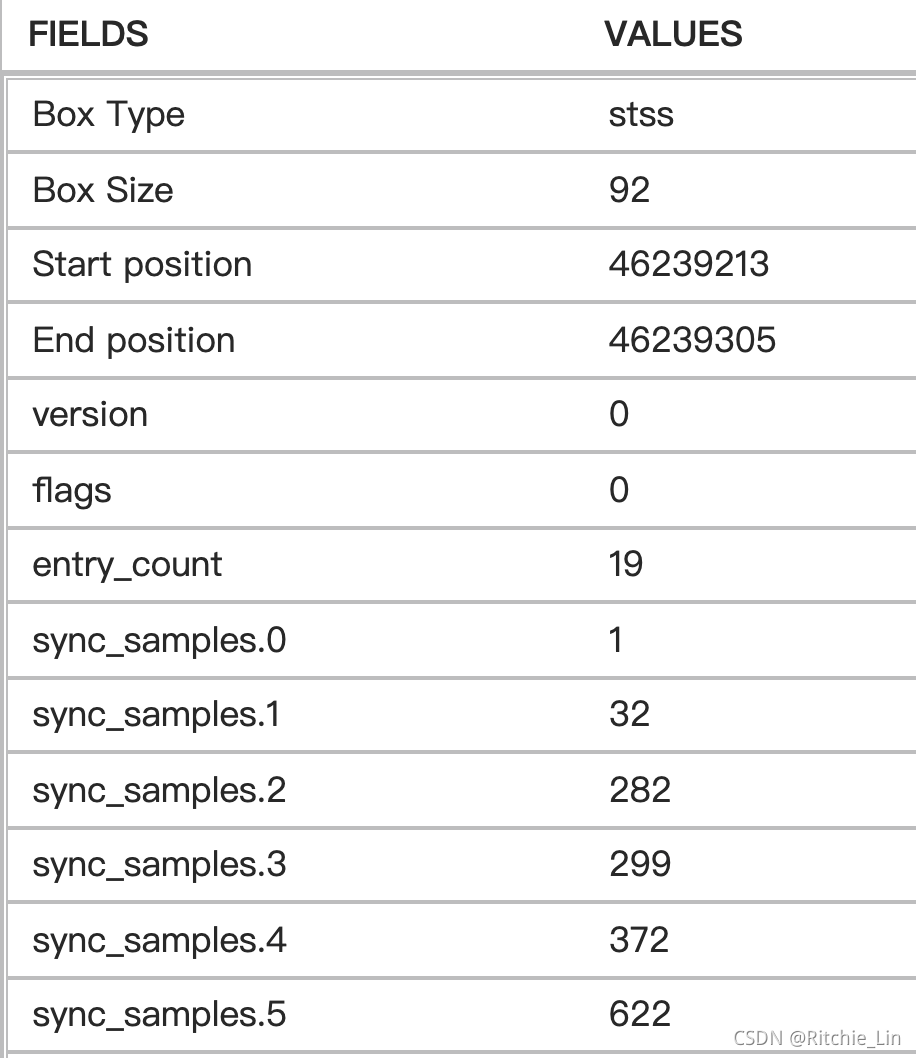

Stss(sync sample):
该box记录每个参考帧的样本序号。在做跳转的操作时，需要从参考帧开始解码，否则会花屏。
关键参数：
Entry_count: 参考帧的数量。
Sync_sample.n：每个参考帧的样本序号。
例：
那说明该片源总共有19个关键帧(entry_count)：
第一个关键帧所在sample的序号为1，
第二个关键帧所在sample的序号为32，
...
Stsz(sample size):
该box记录每个样本的大小，单位为byte。
关键参数：
Sample_count: 样本总数量。
Sample_size.n: 每个样本的大小。

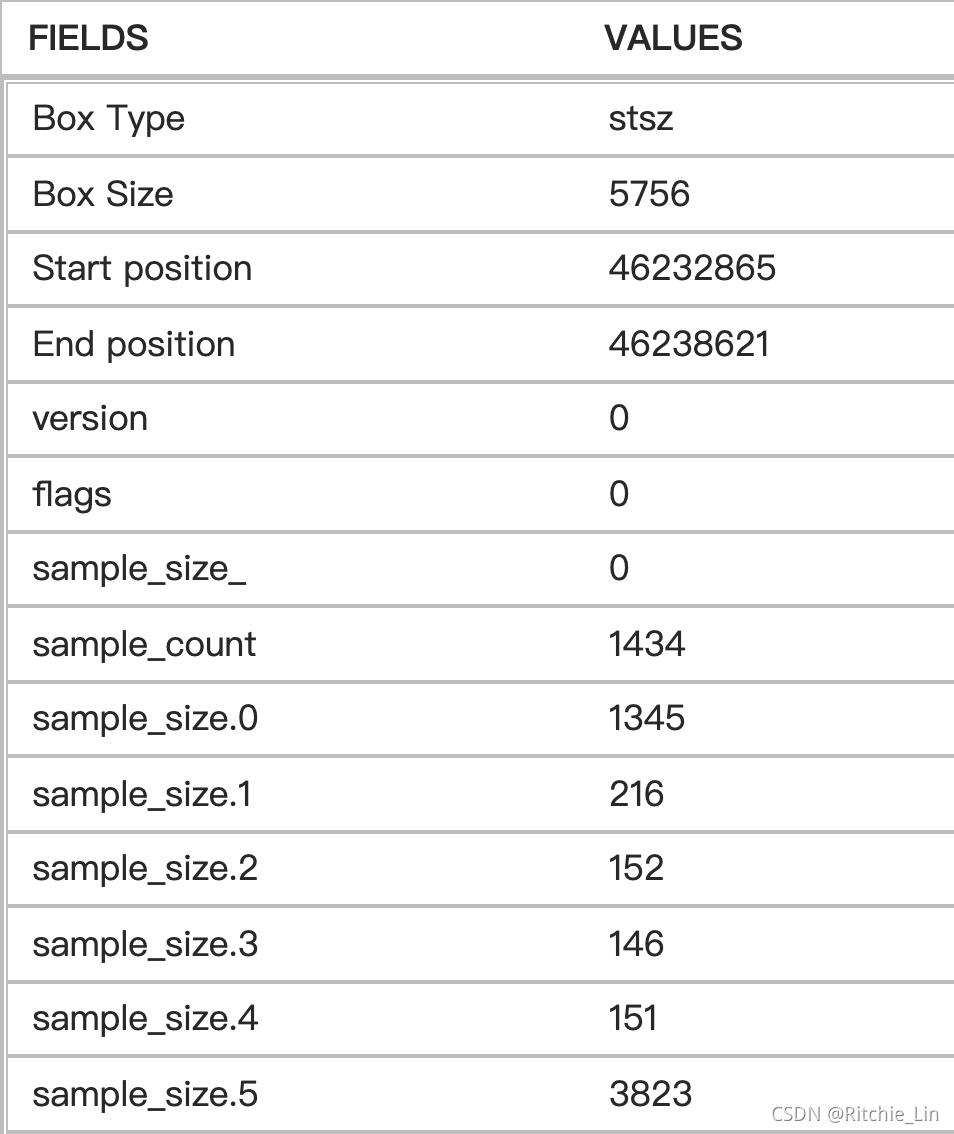

例：
那说明该片源总共有1434个video sample，
其中第一个sample大小为1345bytes，
第二个sample大小为216bytes
…
Stsc(sample to chunk):
该box记录chunk和sample数量的对应关系。chunk是MP4中为方便跳转而定义的一种数据组织形式
关键参数：
Entry_count：chunk和样本数量的对应关系的组数。
First_chunk：chunk序号，从1开始。
Sample_per_chunk：该对应关系中每个chunk里面样本数量。

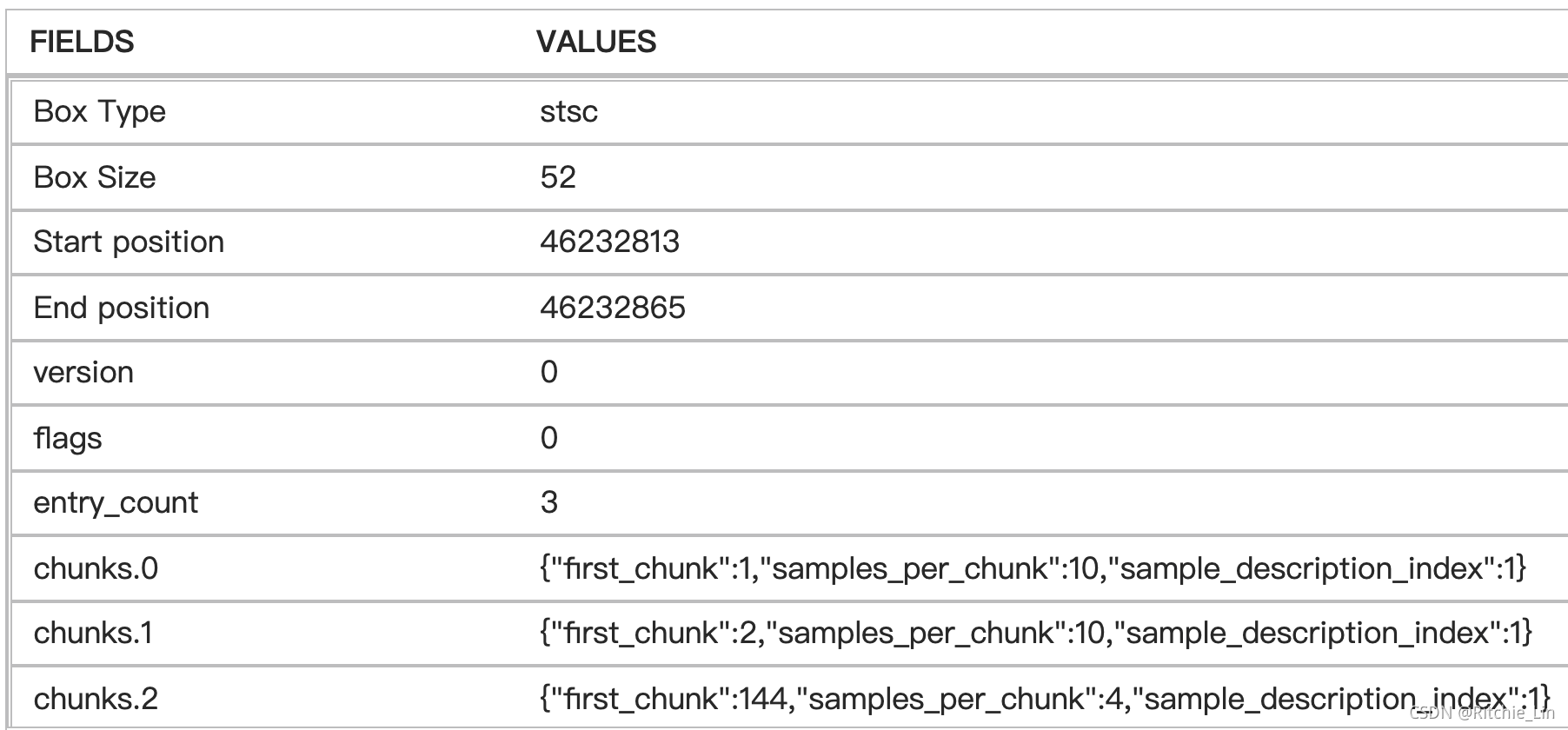

例：
对应关系只说明了对应关系的起始chunk序号，至于还有多少个chunk有这种对应关系，需要看下一个对应关系的frist_chunk，
比如：
Chunks.0这个对应关系：序号1的chunk里面有10个sample。
Chunks.1这个对应关系：从序号为2的chunk开始到序号为143的chunk结束，这之间的每个chunk都有10个sample。
chunks.2这个对应关系：从序号为144开始到最后一个chunk结束，这之间的每个chunk有4个sample。

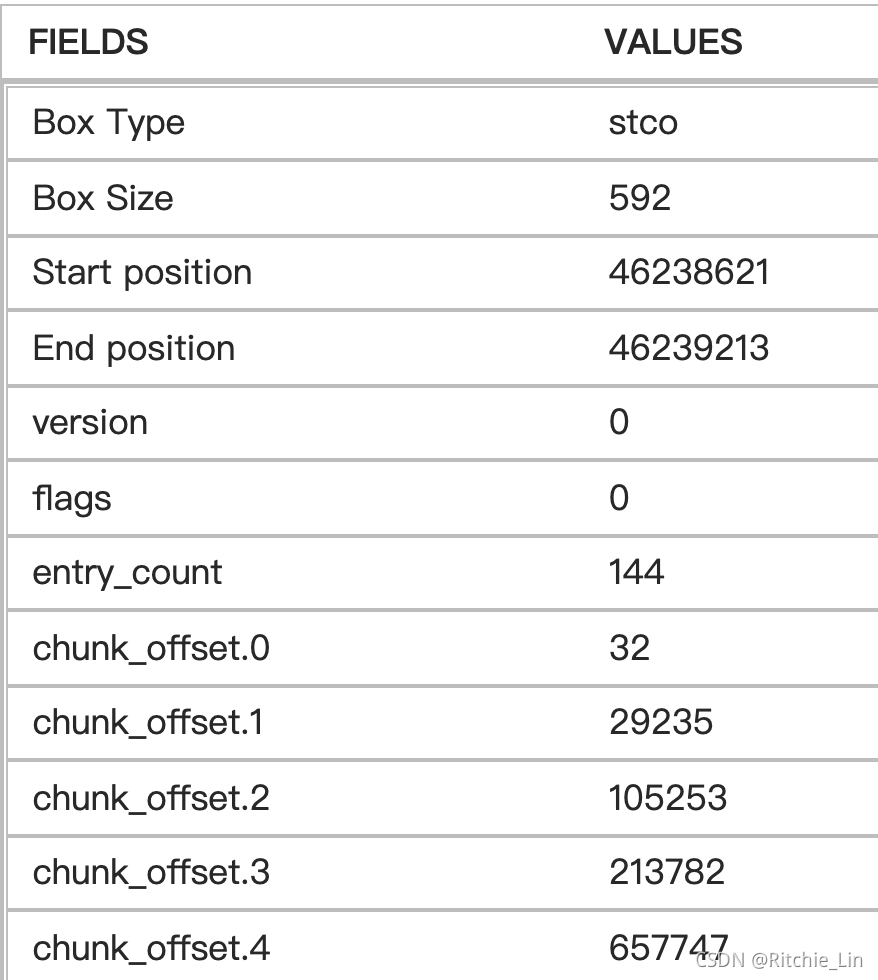

Stco(chunk offset)
该box记录每个chunk在文件中的偏移位置。
关键参数：
Entry_count: chunk的数量。
Chunk_offset.n：每个chunk的偏移位置。
例：
那说明该片源有144个video chunk，其中：
第一个chunk在文件开始第32个字节，
第二个chunk在文件开始第29235个字节，
…
注意：结合stsz和stsc两个table，就可以得到每个sample在文件中的偏移量。
比如，需要知道序号为n的sample在文件中的偏移量，那么：
- 通过查找stsc box，得知序号为n的sample在哪个chunk，并知道该chunk的起始sample序号start_n
- 通过查找stsz知道sample序号为start_n到序号为n的sample这中间的大小，如diff_size.
- 通过查找stco知道序号n所在chunk的偏移位置pos。
- 最后得出序号n的sample在文件中的偏移是 (pos + diff_size).
关键参数的计算

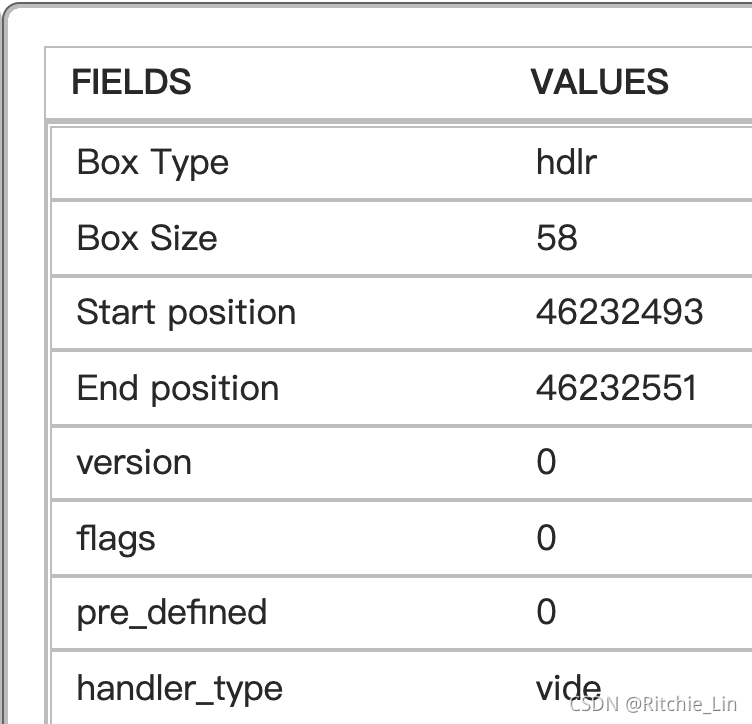

确定trak box类型
从moov-trak-mdia-hdlr中找到handler_type即可确认。
“soun” --> 该trak box是audio
“vide” --> 该trak box是video
例：

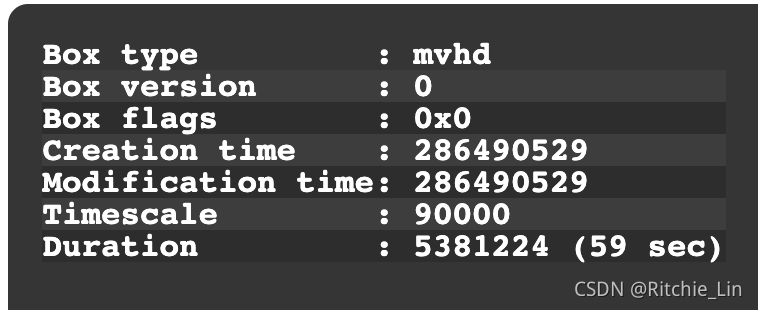

计算片源播放时长(duration)。
从moov-mvhd中找到time_scale和duration。
T = duration/time_scale。
（time_scale表示1秒内有多少个基本时间单位，而duration表示这个片源有多少个时间单位）
例：
Mvhd box的timescale = 90000，duration = 5381224，所以时长是 5381224/90000 ≈ 59秒

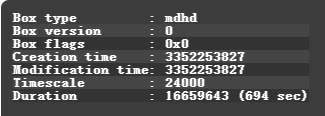

计算视频或音频的播放时长(duration).
从moov-mvhd-trak-mdia-mdhd中找到time_scale和duration。
T = duration / time_scale
例如：
则 T(video) = 16659643 / 24000 = 694.1518 s。

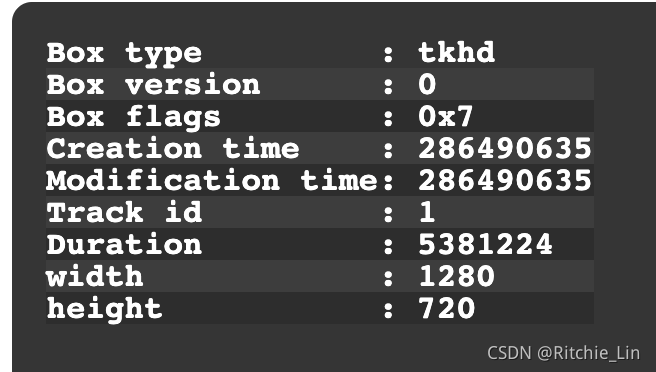

计算视频的分辨率(resolution)。
从moov-(vide)trak-tkhd中找到视频的length和width既可。
例：
则视频分辨率为 1280*720。

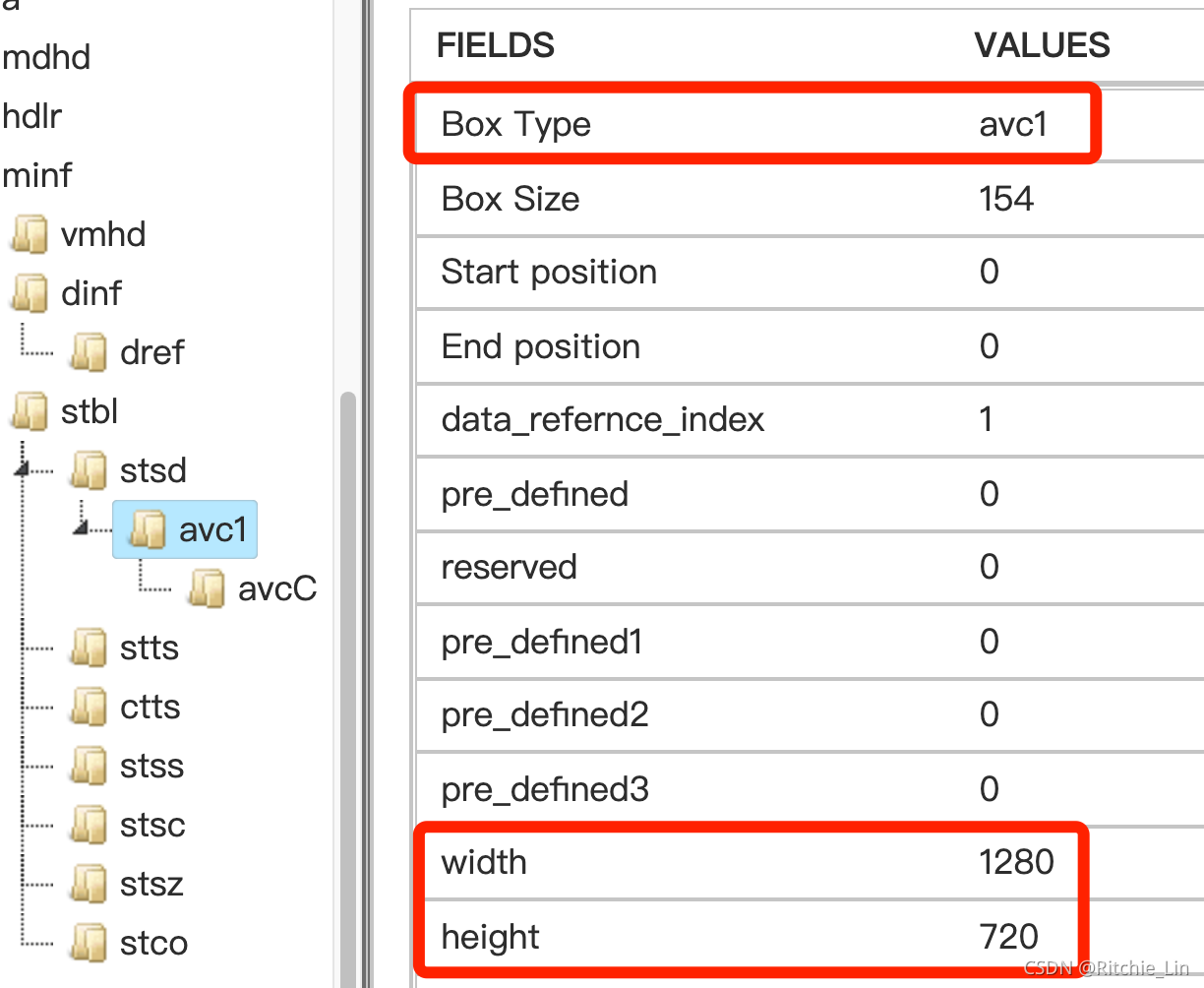

对于AVC和HEVC编码格式，可以从
moov-(vide)trak-mdia-minf-stbl-stsd-avc1或者moov-(vide)trak-mdia-minf-stbl-stsd-hvc1中找分辨率。
计算视频的帧率(framerate)
从moov-(vide)trak-mdia-mdhd中找到timescale
例：

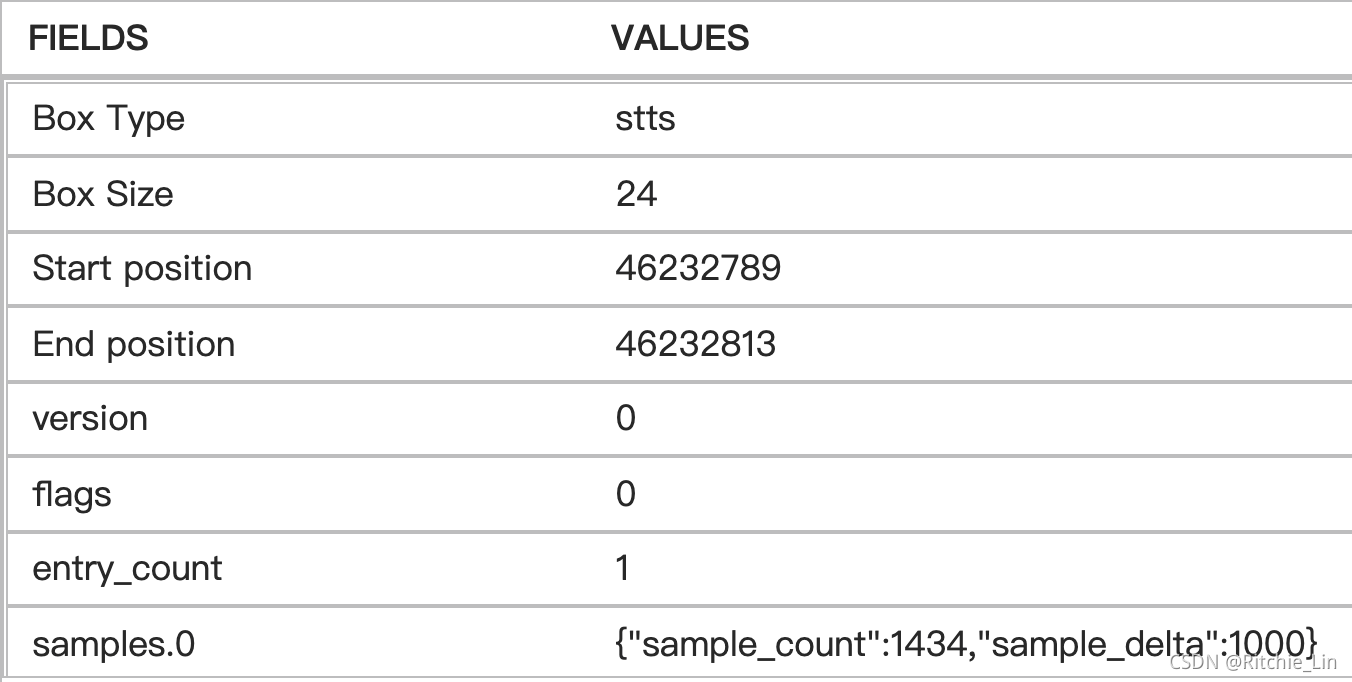

从moov-(vide)trak-mdia-minf-stbl-stts找到每个sample的时间差值
例：
则帧率为f = time_scale/ sample_delta = 24000 / 1000 = 24fps。

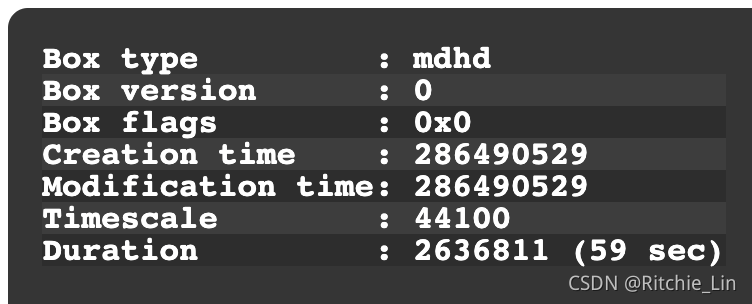

计算音频采样率(sample rate)。
从moov-(aud)trak-tkhd中找到timescale
例：
则音频采样率是 44100 Hz
计算video的dts和pts。
- 从moov-(vide)trak-mdia-minf-stbl-stts中找到sample_count和sample_delta。
则dts就是从0开始，步长为sample_dalta的等差数列。 - 从moov-(vide)trak-mdia-minf-stbl-ctts中找到entry_count以及sample_count和composition_offset。
则每一帧的pts就是 [该帧dts] 与 [composition_offset] 的和。
！！注意：
1. 计算出来的dts和pts要除以moov-trak-mdia-mdhd中的timescale，单位才是秒
2. 在多个box中都存在timescale参数，表示意义是相同的(都表示1秒内有多少个基本时间单位)，但使用场景不同。
moov-mvhd中的timescale用于与moov-mvhd中的duration配合，计算总播放时长
moov-trak-mdia-mdhd中的timescale用于进行dts和pts的单位转化以及计算视频时长和音频时长。。
例：
Stts:
Ctts(composition time-to-sample, 创作时间与样本的转化关系):
那么，
DTS : 0 1000 2000 3000 4000 5000
CTTS: 1000 4000 1000 -999 0 2000
PTS : 1000 5000 3000 2001 4000 7000
type: I1 P1 B1 B2 B3 P2
注意：
如果某个sample_count > 1，说明有连续若干帧的pts与dts的差值是一样的。
如果没有ctts box，那么说明该视频没有B帧，解码顺序和显示顺序是一致的，DTS == PTS。
示例代码：
else if (box_type_equa(uint32_to_str(bh.type, sbuffer), "ctts"))// 存在ctts，说明dts与pts不相等
{
...
uint32_t i = 0, j = 0, num = 0, pos = 16;
for (i = 0; i < entry_cnt; i++) //entry_cnt从stts中获取
{
uint32_t sample_cnt;
read_net_bytes_to_host_uint32(&box[pos], &sample_cnt);
pos += 4;
uint32_t sample_offset;
read_net_bytes_to_host_uint32(&box[pos], &sample_offset);
pos += 4;
for (j = 0; j < sample_cnt; j++) //sample_cnt从ctts中获取
{
//通过dts与offset的和计算得到pts
PushBack_Array(pts_array, At_Array(dts_array, num++) + sample_offset);
printf("dts : %9.3f ms | pts : %9.3f ms | \n",
At_Array(dts_array, num - 1) / (mdhd_time_scale * 1.0),
At_Array(pts_array, num - 1) / (mdhd_time_scale * 1.0));
}
...
}
文件中Sample数量。
- 从moov-trak-mdia-minf-stbl-stsz中的sample_count得到。
- 从moov-trak-mdia-minf-stbl-stts中将所有entry的sample_count相加得到。
- 从moov-trak-mdia-minf-stbl-ctts中将所有entry的sample_count相加得到。
- 从moov-trak-mdia-minf-stbl-stsc中将所有entry中每个chunk中的sample数量相加得到。
文件中Chunk数量。
- moov-trak-mdia-minf-stbl-stco中的entry_count就是chunk数量。
- 从moov-trak-mdia-minf-stbl-stsc中最后一个entry的frist_chunk就是chunk数量。
如何probe一个数据流为MP4类型？
数据流开头第5个字节到第8个字节是’ftyp’、‘moov’、'mdat’和’pnot’之一，则说明该数据流为MP4。
如何判断一个box是普通box还是full box？
规范中有规定具体哪些box是普通box，哪些是full box。
常见普通box有：ftyp，moov，trak
常见full box有：mvhd、tkhd

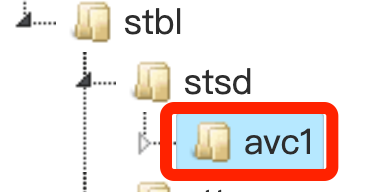

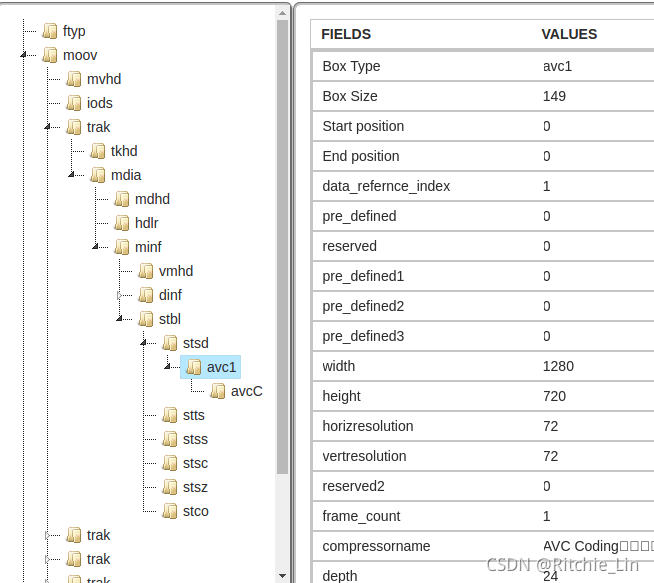

如何判断该mp4文件中的video/audio codec type？
stsd box的container box的type就是code type 4cc，
比如下面：
code type 4cc为"avc1"，codec type是H264。

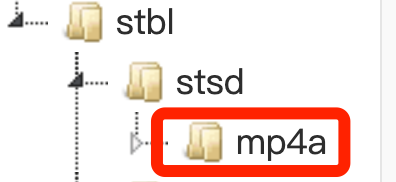

又比如：
code type 4cc为"mp4a"，codec type是aac。
