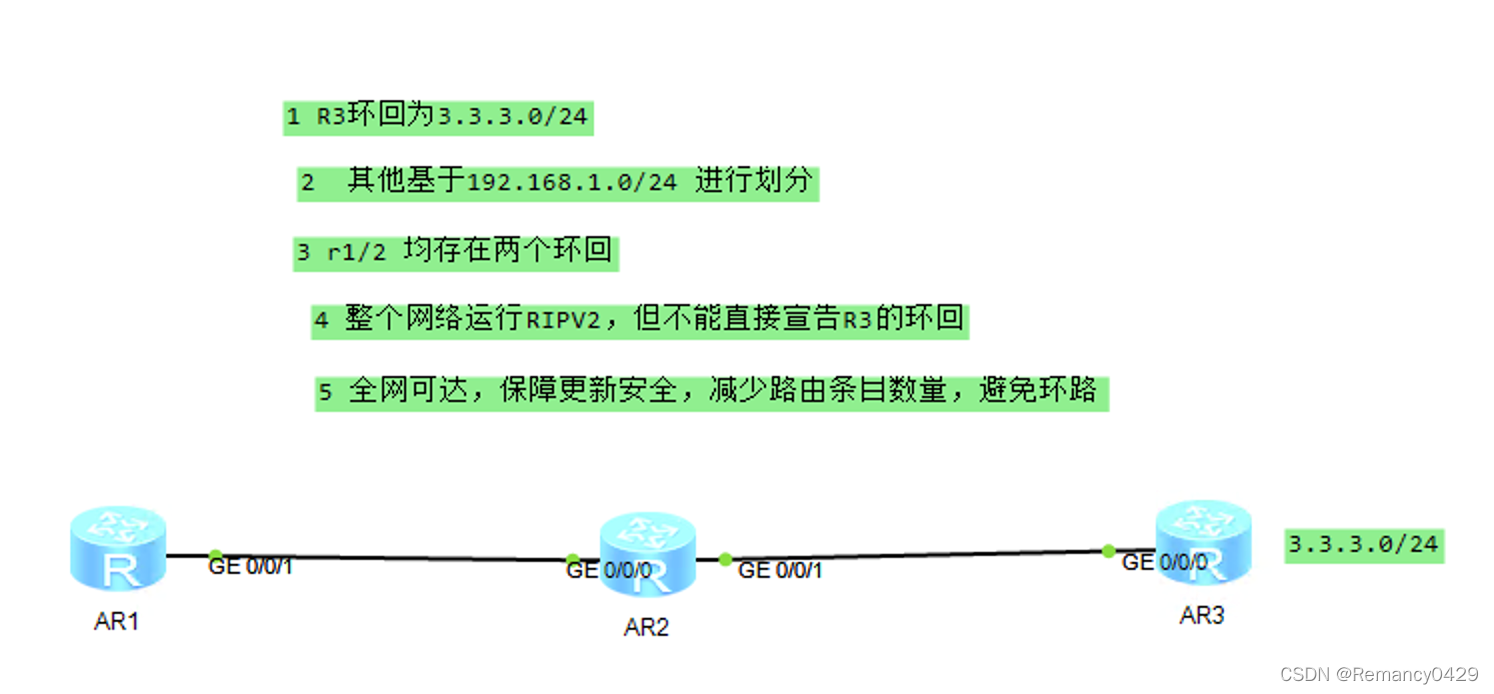

一、实验要求

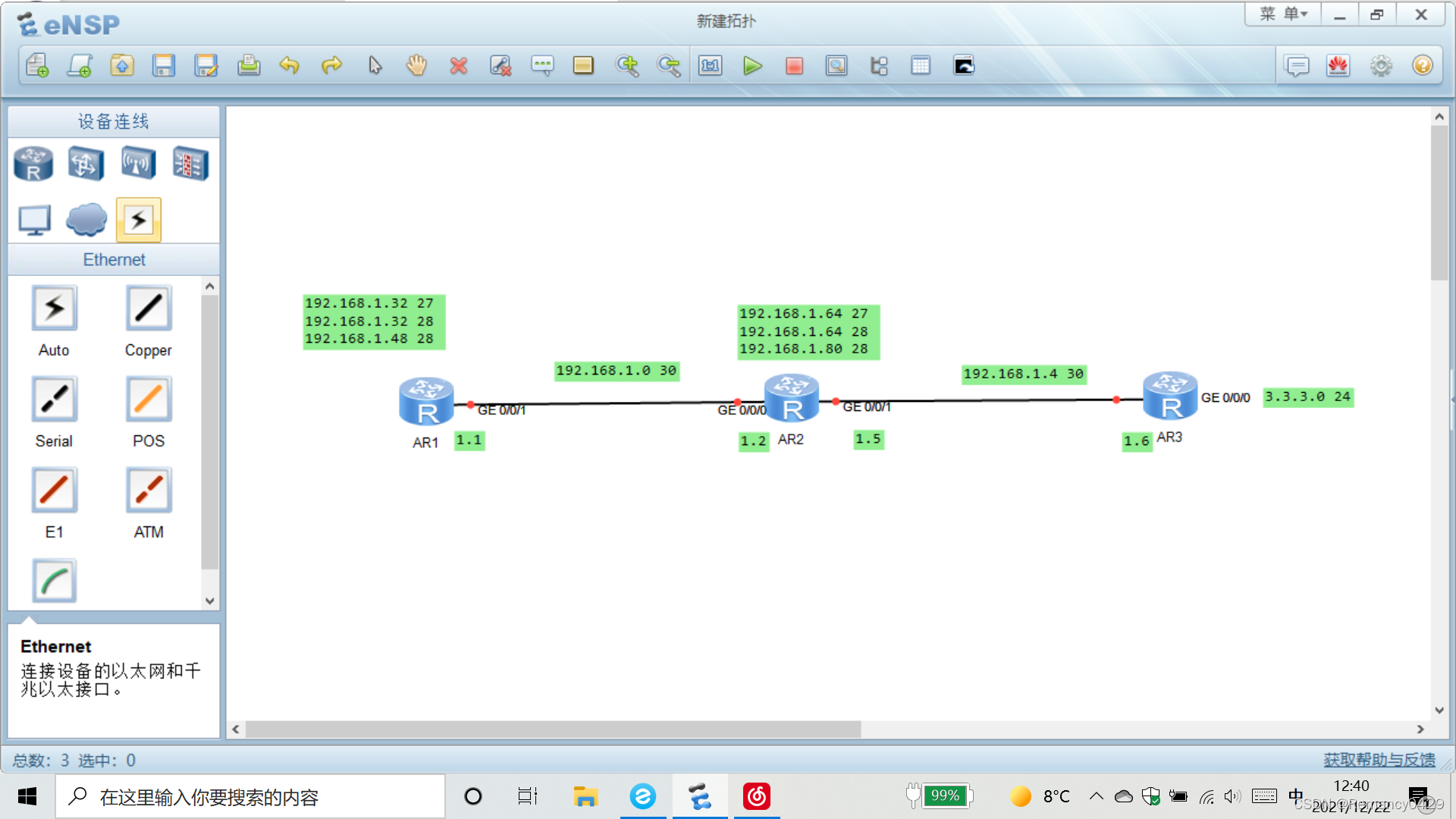

 二、根据实验要求第一、二、三步进行IP地址规划、子网划分、配置R1、R2的环回

1、IP地址规划

192.168.1.0/24

192.168.1.0/27(骨干）     R1:192.168.1.32/27    R2:192.168.1.64/27

预留地址： 192.168.1.96      192.168.1.128/27        192.168.1.160/27       192.168.1.192/27                             192.168.1.224/27

2、子网划分

192.168.1.0/30    192.168.1.4/30

预留地址：192.168.1.8/30     192.168.1.2/30    192.168.1.16/30

                  192.168.1.20/30     192.168.1.24/30    192.168.1.28/30

3、R1的两个环回地址：192.168.1.32/28   192.168.1.48/28

     R2的两个环回地址： 192.168.1.64/28   192.168.1.80/28

  4、配置IP地址以及环回地址

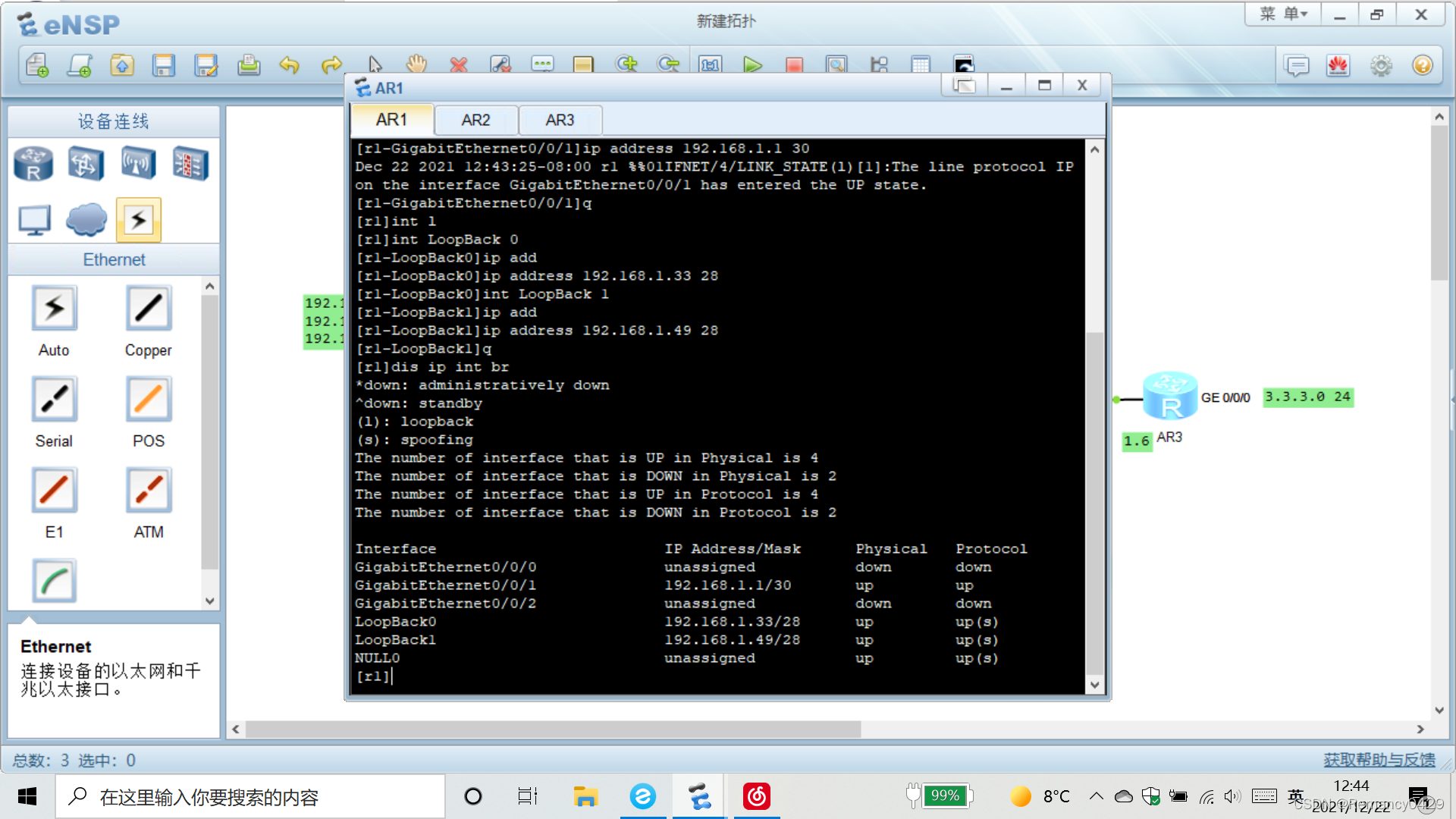

AR1

[r1-GigabitEthernet0/0/1]ip address 192.168.1.1 30

[r1-LoopBack0]ip address 192.168.1.33 28

[r1-LoopBack1]ip address 192.168.1.49 28

[r1]display ip interface brief   查看地址是否配置正确



AR2

[r2-GigabitEthernet0/0/0]ip address 192.168.1.2 30

[r2-GigabitEthernet0/0/1]ip address 192.168.1.5 30

[r2-LoopBack0]ip address 192.168.1.65 28

[r2-LoopBack1]ip address 192.168.1.81 28

[r2]display ip interface brief   查看地址是否配置正确

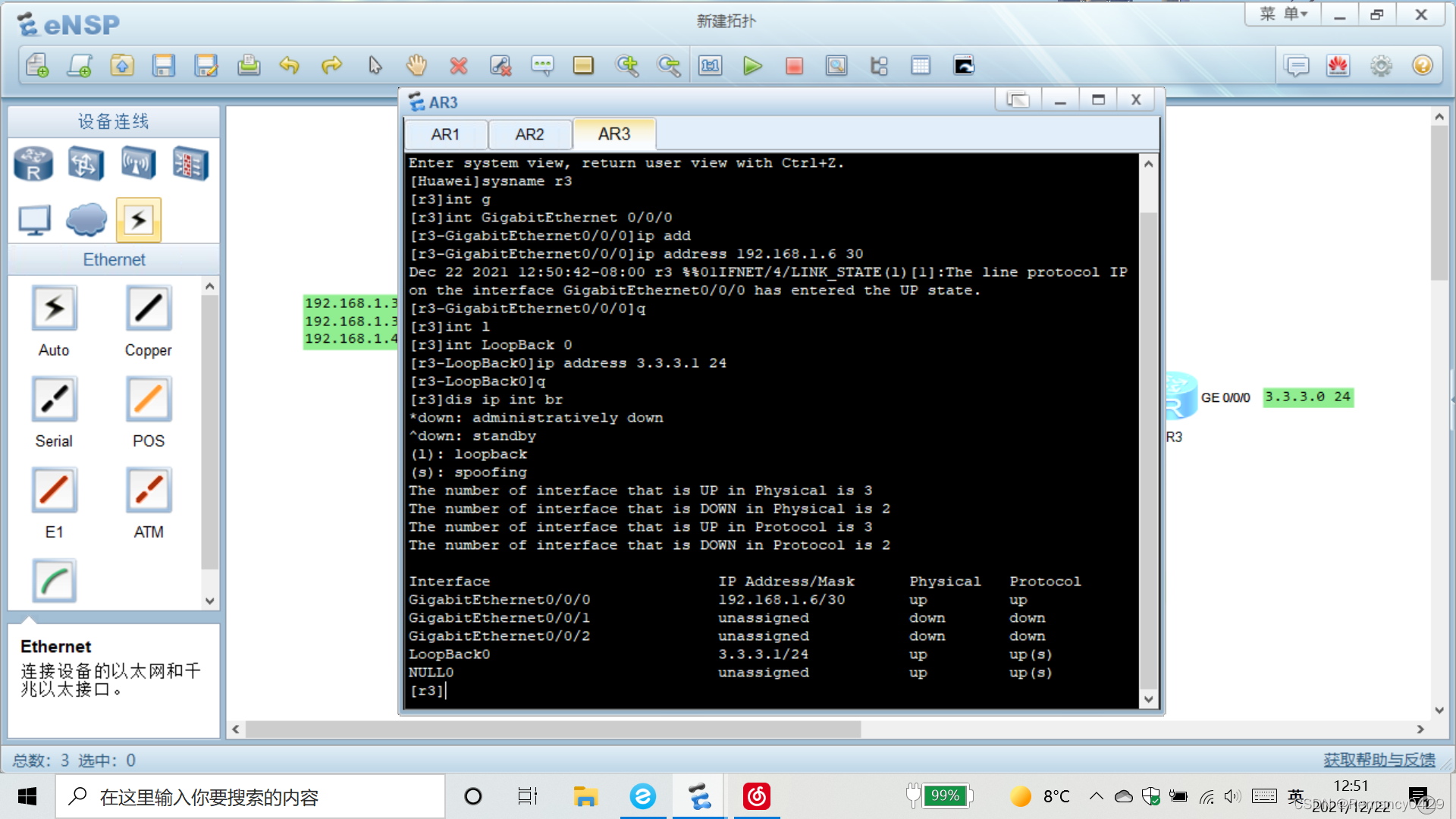

AR3

[r2-GigabitEthernet0/0/0]ip address 192.168.1.6 30

[r3-LoopBack0]ip address 3.3.3.1 24

[r3]display ip interface brief   查看地址是否配置正确



二、启动RIPV2协议

AR1

[r1]rip  启动协议，启动时可以定义进程号；仅具有本地意义，默认为1
[r1-rip-1]version 2  选择版本2
[r1-rip-1]undo summary  关闭自动汇总—若不关闭自动汇总，RIPV2将使用主类长度掩码来发送路               由，关闭自动 汇总后将携带接口精确的掩码来发送路由
[r1-rip-1]network 192.168.1.0   宣告：1、激活—该接口可以收发RIP协议的信息（更新包）
                                                           2、路由—被选中接口的路由信息可以传递给其他邻居

AR2

[r2]rip
[r2-rip-1]version 2
[r2-rip-1]undo summary
[r2-rip-1]network 192.168.1.0
[r2-rip-1]network 3.0.0.0

AR3

[r3]rip
[r3-rip-1]version 2
[r3-rip-1]undo summary
[r3-rip-1]network 192.168.1.0
[r3-rip-1]network 3.0.0.0

三、手工汇总（减少路由条目数量）
AR1

[r1-GigabitEthernet0/0/1]rip summary-address 192.168.1.32 255.255.255.0

AR2

[r2-GigabitEthernet0/0/0]rip summary-address 192.168.1.64 255.255.255.0

[r2-GigabitEthernet0/0/1]rip summary-address 192.168.1.64 255.255.255.0

四、加密

AR1

[r1-GigabitEthernet0/0/1]rip authentication-mode md5 usual cipher 123456

AR2

[r2-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123456

[r2-GigabitEthernet0/0/1]rip authentication-mode md5 usual cipher 123456

AR3

[r3-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123456

五、缺省（访问R3环回）

AR3

[r3-rip-1]default-route originate

六、避免环路

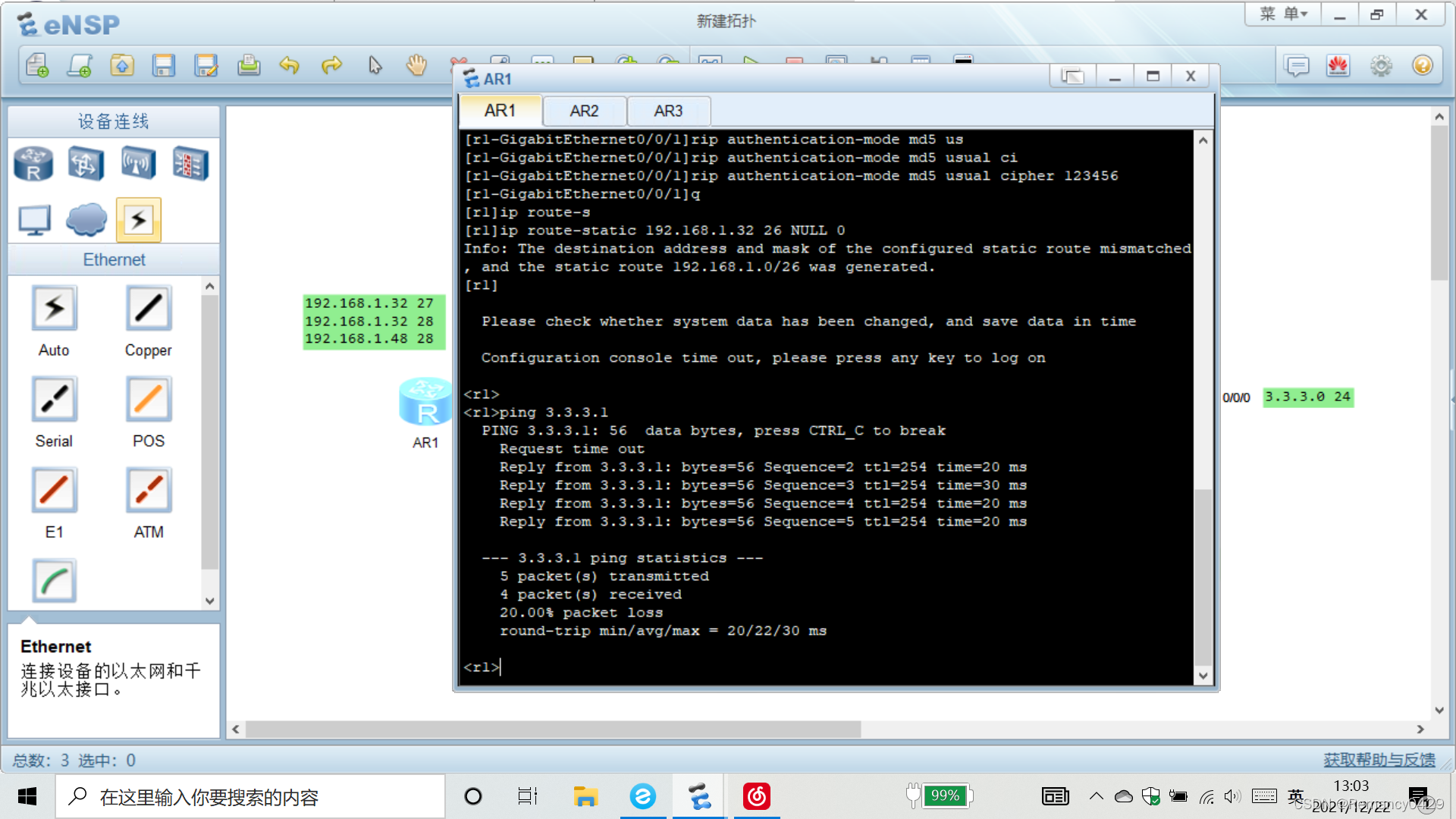

[r1]ip route-static 192.168.1.32 26 NULL 0

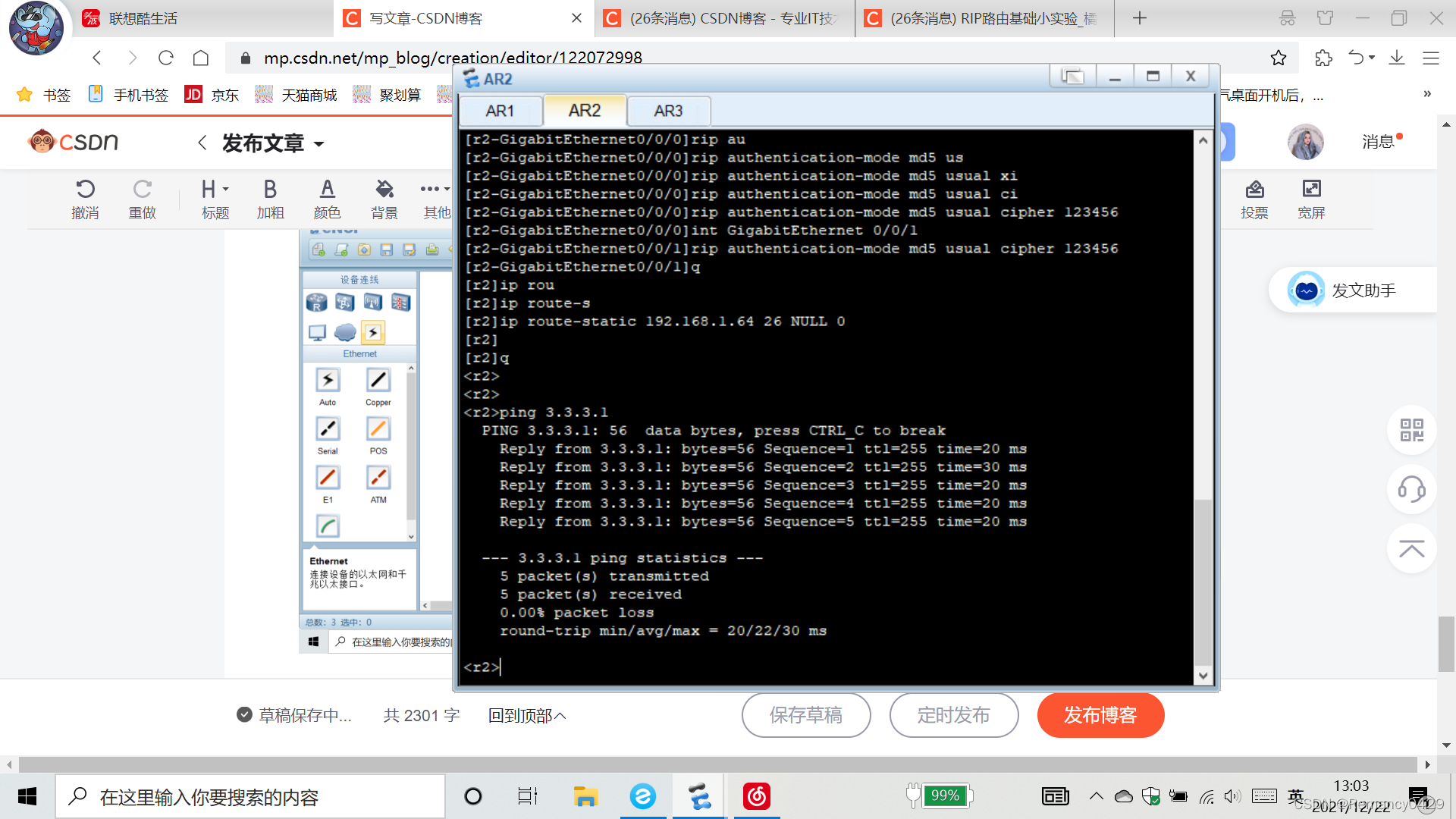

[r2]ip route-static 192.168.1.64 26 NULL 0

七、测试
