DAX 底层计算过程演示——ADDCOLUMNS + 复杂上下文环境

关注

原创 2024-10-11 10:36:37 2k 阅读 AI 写同款· GEO 优化 ›

关于 DAX 理论的资料很多，DAX 理论帮助我们理解和预测 DAX 的计算结果，但 DAX 在底层实际是怎么计算的却少有人谈及。本篇以一段在复杂上下文环境中通过 ADDCOLUMNS 进行计算的 DAX 查询代码为观察对象，使用 DAX Stuido 查看查询计划，展示其在存储引擎中执行了哪些数据查询，揭示公式引擎如何组装这些数据最终得出计算结果。

数据环境

数据文件下载

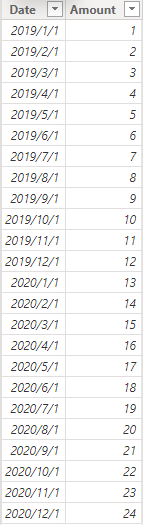

1、DFact——数据表，由 Date 和 Amount 两列组成

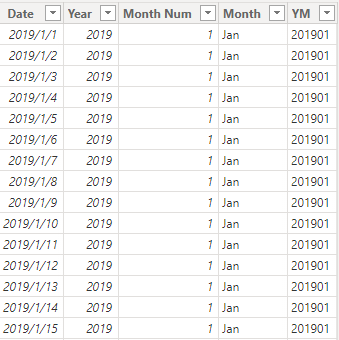

2、Dates——日期表，由 DAX 代码生成

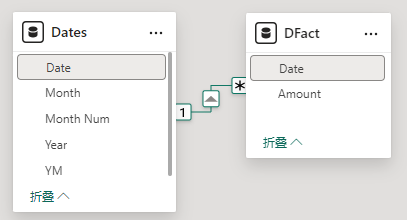

3、两张表通过 [Date] 列建立关系，Dates[Date](1) — (*) DFact[Date]

4、度量值

SumAmount = SUM('DFact'[Amount])
SumxBug = SUMX(VALUES(Dates[Year]),[SumAmount])

DAX 查询代码

EVALUATE
CALCULATETABLE (
    ADDCOLUMNS ( VALUES ( Dates[Year] ), "SumxBug", [SumxBug] ),
    TREATAS (
        { ( 2019, 1 ), ( 2019, 2 ), ( 2020, 11 ), ( 2020, 12 ) },
        'Dates'[Year],
        'Dates'[Month Num]
    )
)

CALCULATETABLE 以 TREATAS 作为调节器，为ADDCOLUMNS 提供筛选上下文，ADDCOLUMNS 在该上下文中扫描 Dates[Year]并计算度量值[SumxBug]

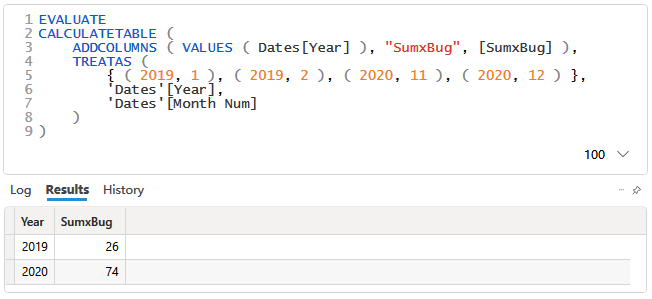

运行结果如下：

DAX 理论

先用 DAX 理论分析一下计算结果。

下面的图中使用红色数字标记了某些列，这是故意的，后面有用处。

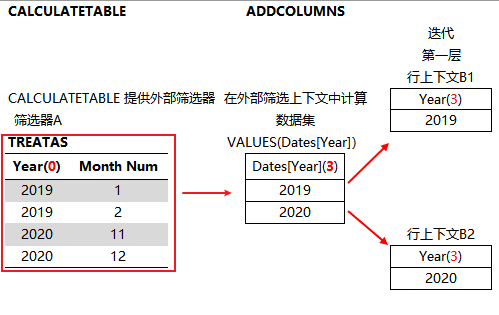

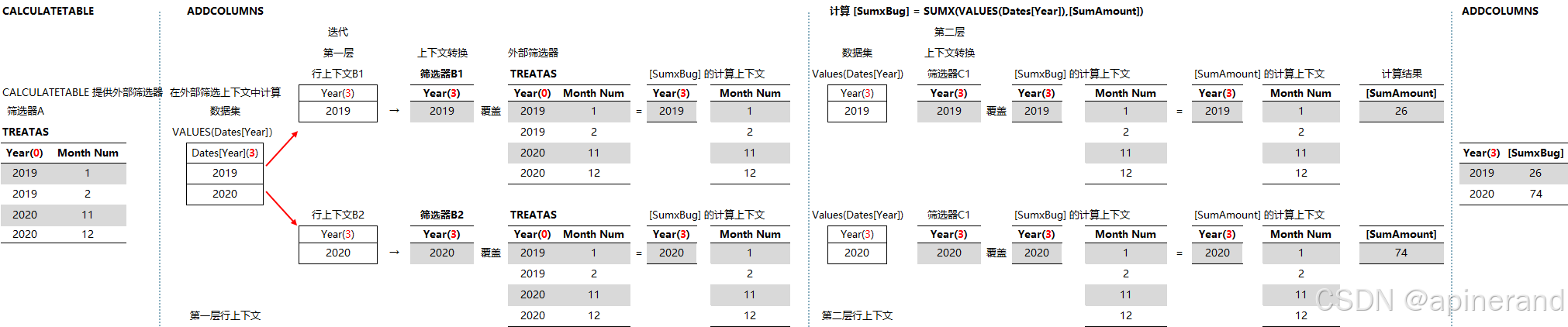

1、`CALCULATETABLE` 以 `TREATAS` 作为调节器，为 `ADDCOLUMNS`提供外部筛选器。

2、在外部筛选上下文中计算 `ADDCOLUMNS` 一参 `VALUES(Dates[Year])`

3、`ADDCOLUMNS`以 2# 数据集为迭代对象，逐行读取行上下文，在外部筛选上下文和行上下文中计算`[SumxBug]`

SumxBug = SUMX(VALUES(Dates[Year]),[SumAmount])

[SumxBug] 将行上下文转换为筛选上下文，并覆盖外部筛选上下文。

4、计算 `SUMX(VALUES(Dates[Year]),[SumAmount])`

迭代 Dates[Year] 并计算 [SumAmount] ，这里出现第二层行上下文

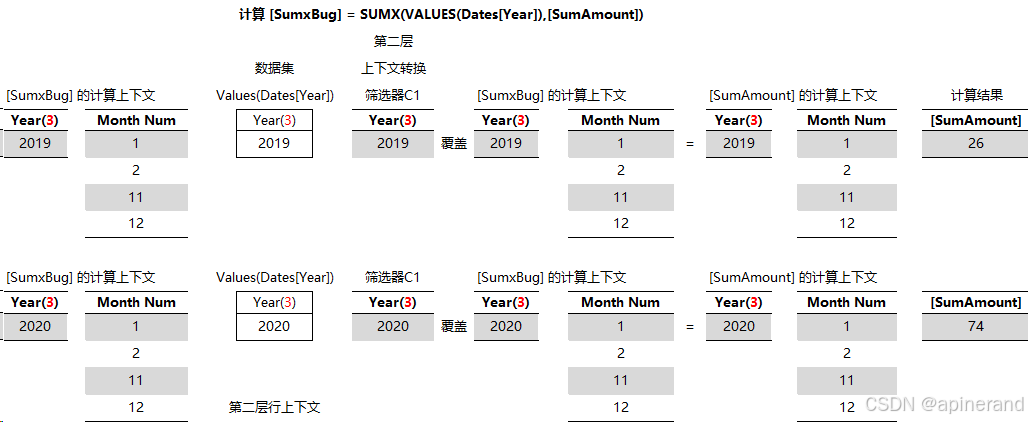

在这里插入图片描述

5、合并成最终的结果

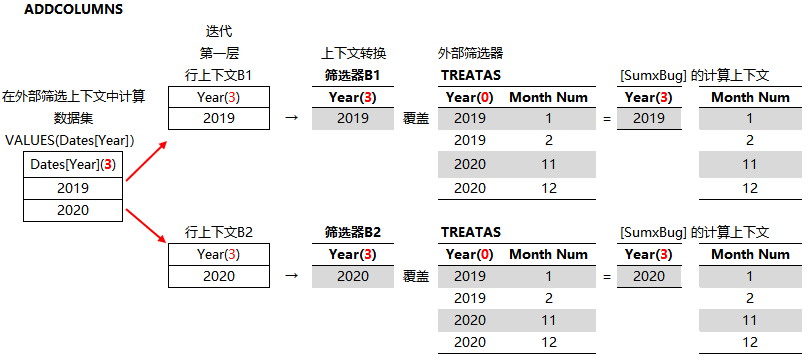

完整的分析流程如下
在这里插入图片描述
注意在这个过程中存在多层行上下文的事实。

DAX 底层计算过程

以下内容将涉及 DAX 引擎和查询计划，相关资料可查看《权威指南》第二版第17、19章。

存储引擎部分

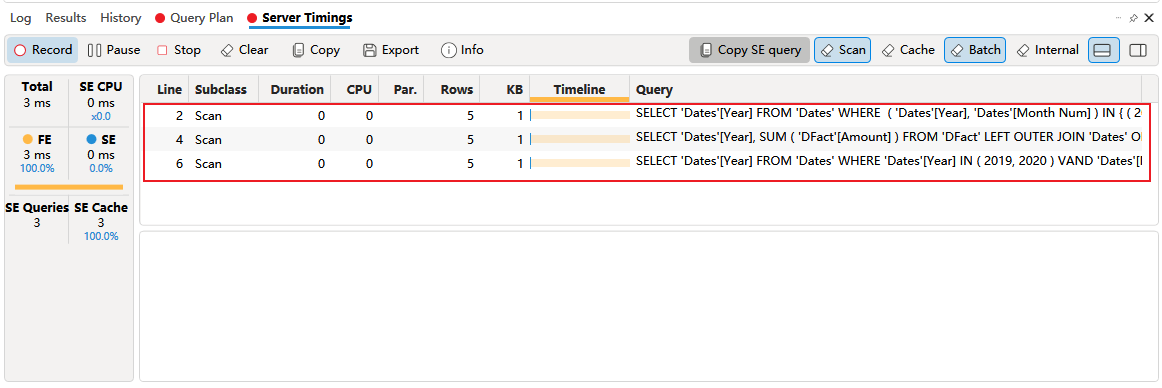

在 DAX Studio 中通过 Server Timings 窗口，了解到存储引一共执行了 3个 xmSQL 查询。

注意 xmSQL 与标准 SQL 不同，xmSQL 语句中的 SELECT 子句中出现的列会自动进行分组，举个例子，有 xmSQL 代码

// xmSQL
SELECT customer[country], customer[state], SUM ( customer[amount] )
FROM customer

与下面的标准 SQL 代码的作用是一样的

// 标准 SQL
SELECT customer.country, customer.state, SUM ( customer.amount )
FROM customer
GROUP BY customer.country, customer.state

为了方便后文指代，这里将这 Server Timings 窗口中的 3 次查询从上往下分别命名为 VQ1、VQ2、VQ3，每个查询的代码、作用和数据如下。

1、VQ1

以 ( 'Dates'[Year], 'Dates'[Month Num] ) IN { ( 2020, 12 ) , ( 2019, 2 ) , ( 2020, 11 ) , ( 2019, 1 ) }为条件，从 Dates 表中分组获取 Year 列上的值

// xmSQL VQ1
SELECT
    'Dates'[Year]
FROM 'Dates'
WHERE
     ( 'Dates'[Year], 'Dates'[Month Num] ) IN { ( 2020, 12 ) , ( 2019, 2 ) , ( 2020, 11 ) , ( 2019, 1 ) };

查询结果包含1个字段列

2、VQ2

以'Dates'[Year] IN ( 2019, 2020 ) VAND 'Dates'[Month Num] IN ( 12, 1, 2, 11 ) 为条件，从 DFact 的扩展表中按 Dates[Year] 分组汇总 SUM(DFact[Amount])

// xmSQL VQ2
SELECT
    'Dates'[Year],
    SUM ( 'DFact'[Amount] )
FROM 'DFact'
    LEFT OUTER JOIN 'Dates'
        ON 'DFact'[Date]='Dates'[Date]
WHERE
    'Dates'[Year] IN ( 2019, 2020 ) VAND
    'Dates'[Month Num] IN ( 12, 1, 2, 11 ) ;

查询结果包含1个字段列，1个值列，这里用 Row1 命名该值列

3、VQ3，F1V0

以'Dates'[Year] IN ( 2019, 2020 ) VAND 'Dates'[Month Num] IN ( 12, 1, 2, 11 ) 为条件，从 Dates 表中分组获取 Year 列上的值

// xmSQL VQ3
SELECT
    'Dates'[Year]
FROM 'Dates'
WHERE
    'Dates'[Year] IN ( 2019, 2020 ) VAND
    'Dates'[Month Num] IN ( 12, 1, 2, 11 ) ;

查询结果包含1个字段列
‍

注意在 3 次查询中， VQ1 与 VQ3 的查询结果完全相同，但 WHERE 子句内容不同。

公式引擎部分

在 DAX Studio 中通过 Query Plan 窗口可以查看逻辑查询计划和物理查询计划

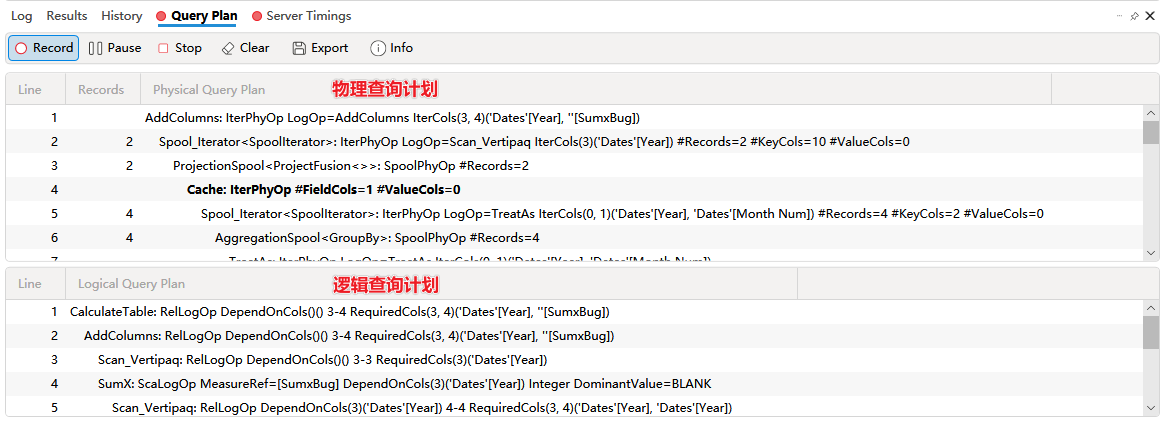

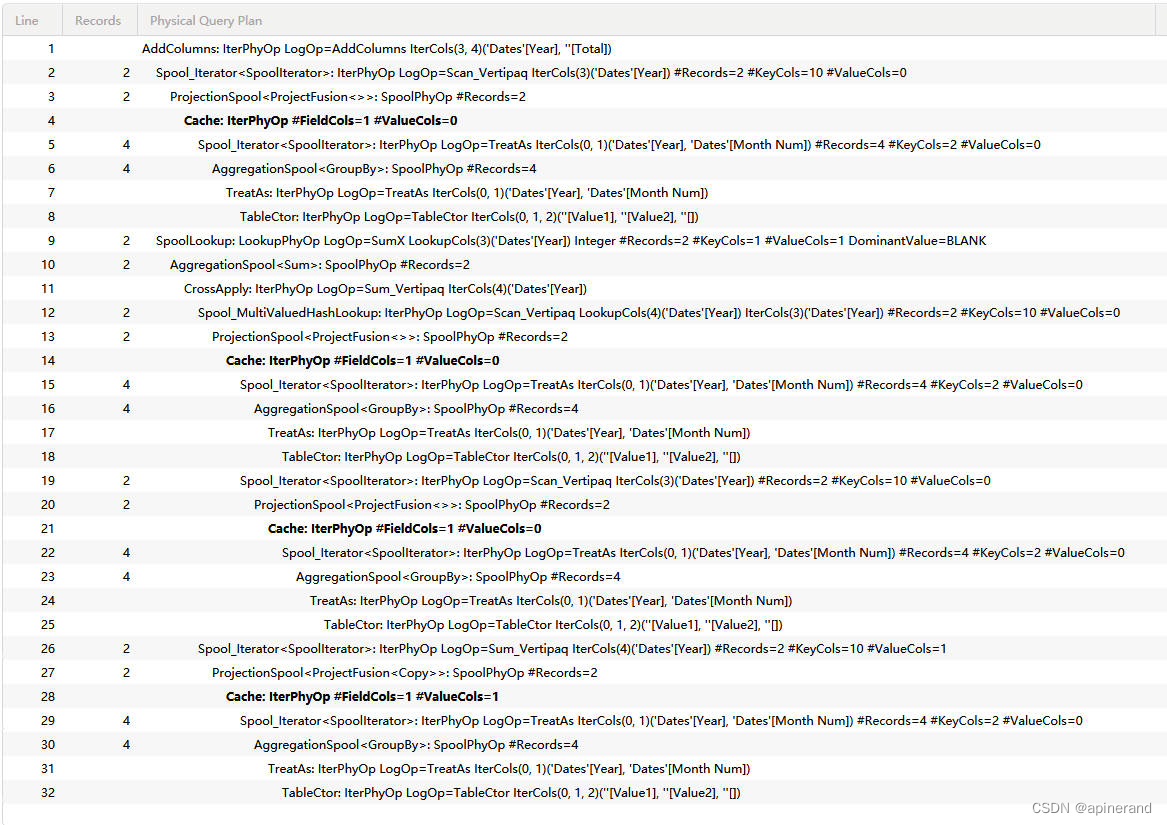

逻辑查询计划略过，物理查询计划完整截图如下：

在这里插入图片描述

按照缩进关系画出树状线，方便了解结构层次。

AddColumns: IterPhyOp LogOp=AddColumns IterCols(3, 4)('Dates'[Year], ''[Total])
├── Spool_Iterator<SpoolIterator>: IterPhyOp LogOp=Scan_Vertipaq IterCols(3)('Dates'[Year]) #Records=2 #KeyCols=10 #ValueCols=0
│   └── ProjectionSpool<ProjectFusion<>>: SpoolPhyOp #Records=2
│       └── Cache: IterPhyOp #FieldCols=1 #ValueCols=0
│           └── Spool_Iterator<SpoolIterator>: IterPhyOp LogOp=TreatAs IterCols(0, 1)('Dates'[Year], 'Dates'[Month Num]) #Records=4 #KeyCols=2 #ValueCols=0
│               └── AggregationSpool<GroupBy>: SpoolPhyOp #Records=4
│                   └── TreatAs: IterPhyOp LogOp=TreatAs IterCols(0, 1)('Dates'[Year], 'Dates'[Month Num])
│                       └── TableCtor: IterPhyOp LogOp=TableCtor IterCols(0, 1, 2)(''[Value1], ''[Value2], ''[])
└── SpoolLookup: LookupPhyOp LogOp=SumX LookupCols(3)('Dates'[Year]) Integer #Records=2 #KeyCols=1 #ValueCols=1 DominantValue=BLANK
    └── AggregationSpool<Sum>: SpoolPhyOp #Records=2
        └── CrossApply: IterPhyOp LogOp=Sum_Vertipaq IterCols(4)('Dates'[Year])
            ├── Spool_MultiValuedHashLookup: IterPhyOp LogOp=Scan_Vertipaq LookupCols(4)('Dates'[Year]) IterCols(3)('Dates'[Year]) #Records=2 #KeyCols=10 #ValueCols=0
            │   └── ProjectionSpool<ProjectFusion<>>: SpoolPhyOp #Records=2
            │       └── Cache: IterPhyOp #FieldCols=1 #ValueCols=0
            │           ├── Spool_Iterator<SpoolIterator>: IterPhyOp LogOp=TreatAs IterCols(0, 1)('Dates'[Year], 'Dates'[Month Num]) #Records=4 #KeyCols=2 #ValueCols=0
            │           │   └── AggregationSpool<GroupBy>: SpoolPhyOp #Records=4
            │           │       └── TreatAs: IterPhyOp LogOp=TreatAs IterCols(0, 1)('Dates'[Year], 'Dates'[Month Num])
            │           │           └── TableCtor: IterPhyOp LogOp=TableCtor IterCols(0, 1, 2)(''[Value1], ''[Value2], ''[])
            │           └── Spool_Iterator<SpoolIterator>: IterPhyOp LogOp=Scan_Vertipaq IterCols(3)('Dates'[Year]) #Records=2 #KeyCols=10 #ValueCols=0
            │               └── ProjectionSpool<ProjectFusion<>>: SpoolPhyOp #Records=2
            │                   └── Cache: IterPhyOp #FieldCols=1 #ValueCols=0
            │                       └── Spool_Iterator<SpoolIterator>: IterPhyOp LogOp=TreatAs IterCols(0, 1)('Dates'[Year], 'Dates'[Month Num]) #Records=4 #KeyCols=2 #ValueCols=0
            │                           └── AggregationSpool<GroupBy>: SpoolPhyOp #Records=4
            │                               └── TreatAs: IterPhyOp LogOp=TreatAs IterCols(0, 1)('Dates'[Year], 'Dates'[Month Num])
            │                                   └── TableCtor: IterPhyOp LogOp=TableCtor IterCols(0, 1, 2)(''[Value1], ''[Value2], ''[])
            └── Spool_Iterator<SpoolIterator>: IterPhyOp LogOp=Sum_Vertipaq IterCols(4)('Dates'[Year]) #Records=2 #KeyCols=10 #ValueCols=1
                └── ProjectionSpool<ProjectFusion<Copy>>: SpoolPhyOp #Records=2
                    └── Cache: IterPhyOp #FieldCols=1 #ValueCols=1
                        └── Spool_Iterator<SpoolIterator>: IterPhyOp LogOp=TreatAs IterCols(0, 1)('Dates'[Year], 'Dates'[Month Num]) #Records=4 #KeyCols=2 #ValueCols=0
                            └── AggregationSpool<GroupBy>: SpoolPhyOp #Records=4
                                └── TreatAs: IterPhyOp LogOp=TreatAs IterCols(0, 1)('Dates'[Year], 'Dates'[Month Num])
                                    └── TableCtor: IterPhyOp LogOp=TableCtor IterCols(0, 1, 2)(''[Value1], ''[Value2], ''[])

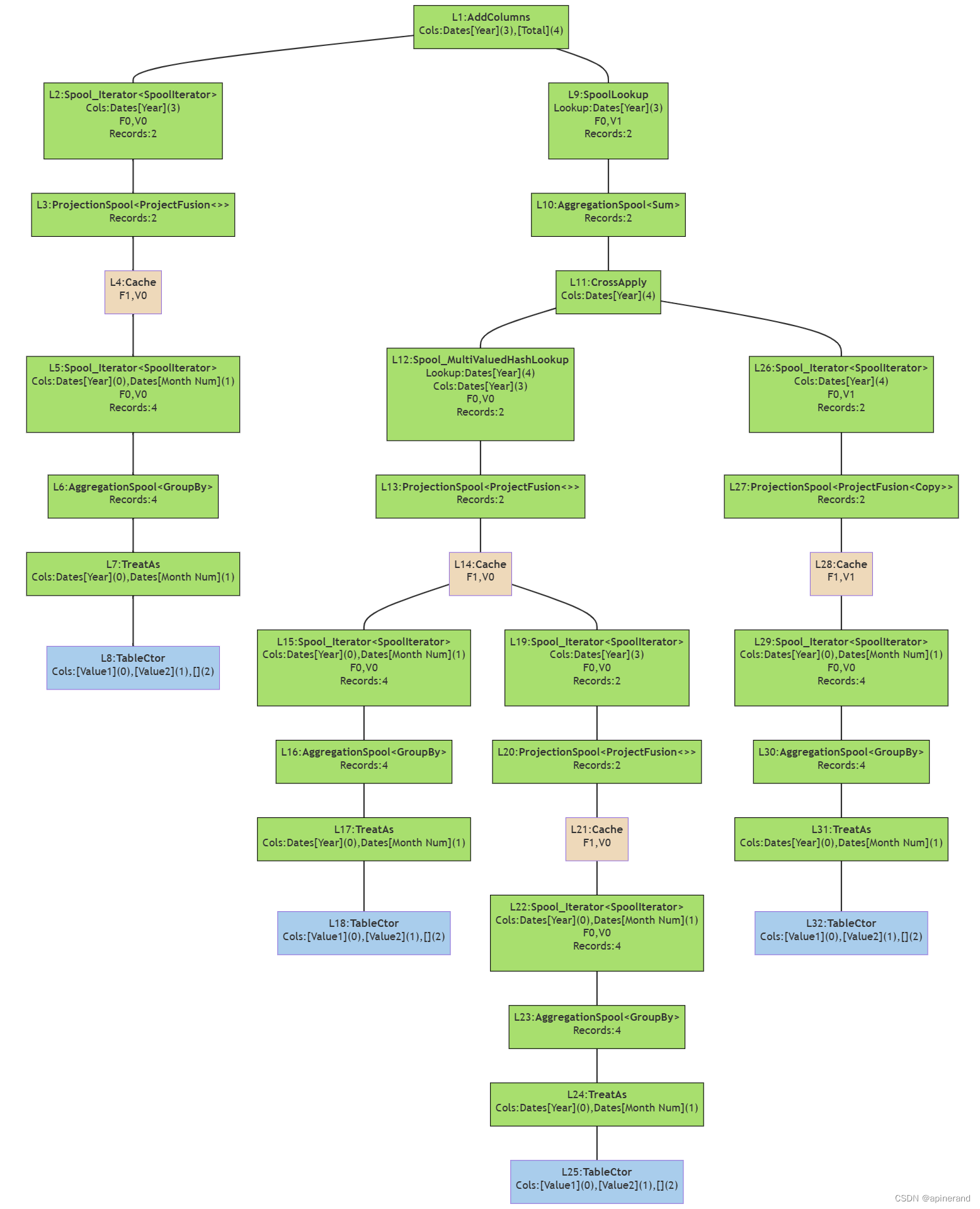

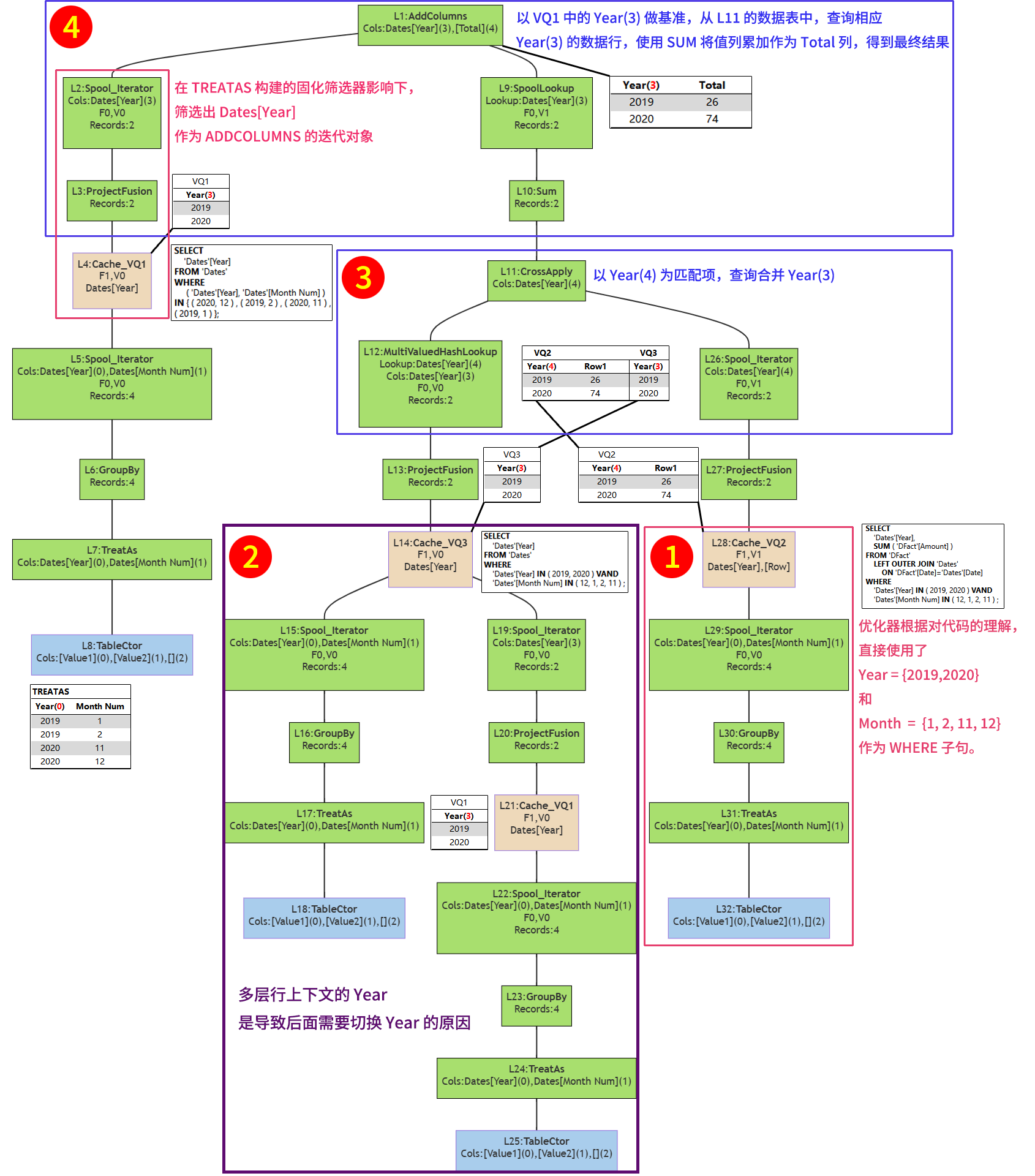

为了更好地了解物理查询计划的结构，按照层次关系绘制流程结构图。
在这里插入图片描述

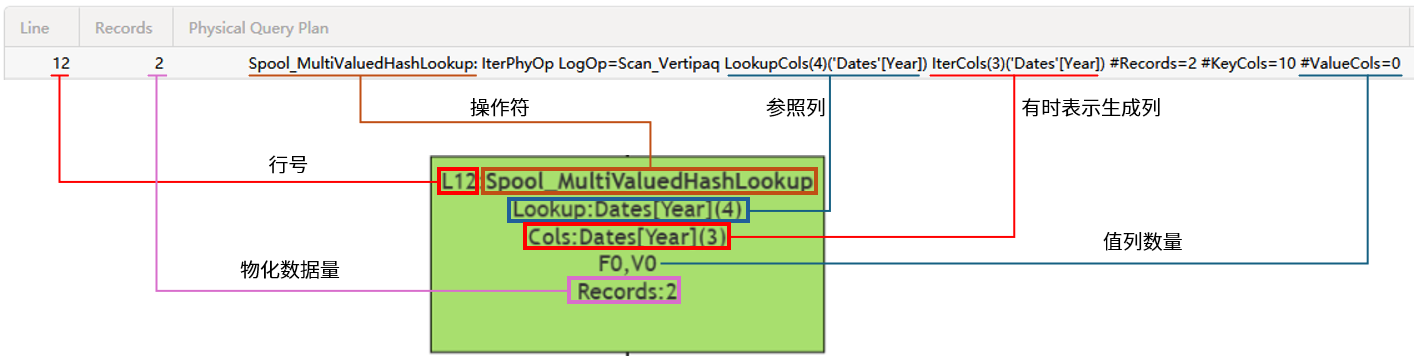

图中每个方块各代表一行代码，对应关系如下图所示。

绿色方块代表数据操作，棕色方块代表 xmSQL 查询的数据缓存，蓝色方块代表其他

底层计算过程

在物理查询的流程结构图上标出各部分生成和组装的数据，从下往上看。

建议右键点击图片，选择【在新标签页中打开图像】以查看大图，详细了解各个部分的说明。

几个说明

1、VQ2 的 WHERE 子句

回顾一下存储引擎执行的 xmSQL VQ2 的内容，WHERE 子句以 Dates[Year] IN ( 2019, 2020 ) 和 Dates[Month Num] IN ( 12, 1, 2, 11 )做条件

SELECT
    'Dates'[Year],
    SUM ( 'DFact'[Amount] )
FROM 'DFact'
    LEFT OUTER JOIN 'Dates'
        ON 'DFact'[Date]='Dates'[Date]
WHERE
    'Dates'[Year] IN ( 2019, 2020 ) VAND
    'Dates'[Month Num] IN ( 12, 1, 2, 11 ) ;

DAX 查询代码中，CALCULATETABLE 使用 TREATAS 构建的固化筛选器作为 ADDCOLUMNS 的筛选上下文，为什么这里的 xmSQL 没有使用固化筛选器，而是将 Year 和 Month Num 拆开了？

如果以固化筛选器为条件，这里的 WHERE 子句应该是这样：

WHERE ( 'Dates'[Year], 'Dates'[Month Num] ) IN { ( 2020, 12 ) , ( 2019, 2 ) , ( 2020, 11 ) , ( 2019, 1 ) }

对照上一节的 DAX 理论分析，真正需要的计算发生在 [SumAmount] = SUM(DFact[Amount]) 这部分，这一部分的计算上下文是什么？

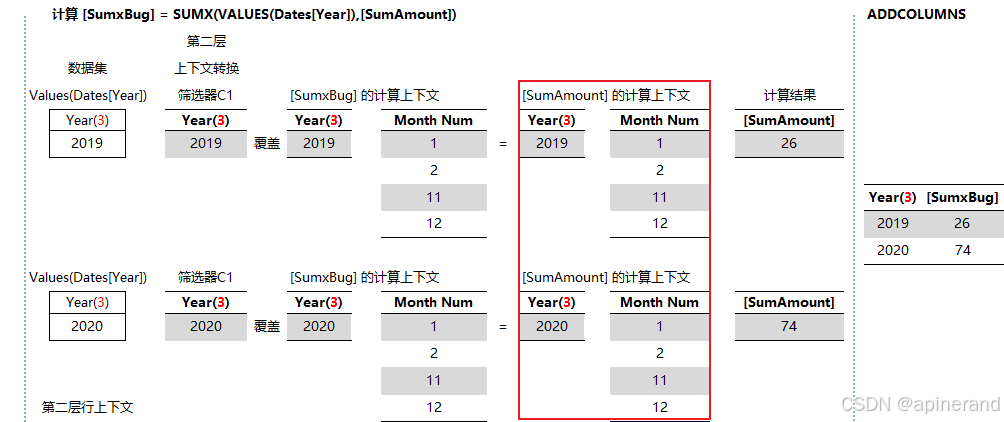

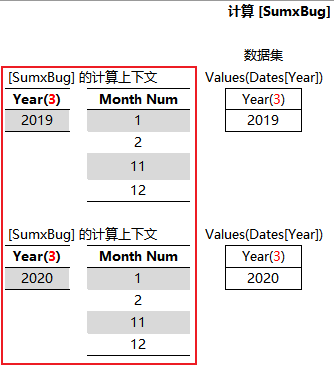

是下图中红框标记出来的这部分，包括 Year = {2019，2020} 和 Month Num = {1, 2, 11, 12}，DAX 底层根据对代码的理解，对存储引擎申请的数据查询直接使用了该条件作为 WHERE 子句。
在这里插入图片描述

2、为什么 VQ1 和 VQ3 重复查询 Dates[Year]

理论分析部分出现过两个迭代器，均以 Dates[Year] 为迭代对象，形成两套行上下文。

回顾下这两个迭代器的计算上下文：

1）第一个迭代器 ADDCOLUMNS 计算一参时

以 TREATAS 构建的固化筛选器为条件，这对应了 VQ1 的 WHERE 子句

// xmSQL VQ1
SELECT
    'Dates'[Year]
FROM 'Dates'
WHERE
     ( 'Dates'[Year], 'Dates'[Month Num] ) IN { ( 2020, 12 ) , ( 2019, 2 ) , ( 2020, 11 ) , ( 2019, 1 ) };

2）第二个迭代器 SUMX 计算一参时

以 [Year] = {2019,2020} AND [Month Num] = {1, 2, 11, 12} 为条件，对应了 VQ3 的 WHERE 子句

// xmSQL VQ3
SELECT
    'Dates'[Year]
FROM 'Dates'
WHERE
    'Dates'[Year] IN ( 2019, 2020 ) VAND
    'Dates'[Month Num] IN ( 12, 1, 2, 11 ) ;

由此可知：

VQ1 对应了 ADDCOLUMNS(VALUES(Dates[Year]),...)中的 VALUES(Dates[Year])，对应第一层行上下文
VQ3 对应了 SUMX(VALUES(Dates[Year]),...) 中的 VALUES(Dates[Year])，对应第二层行上下文

存储引擎需要执行两个 xmSQL 查询，重复获取 Dates[Year] 的值，正是基于有两个迭代器需要在不同的上下文中扫描Dates[Year]。

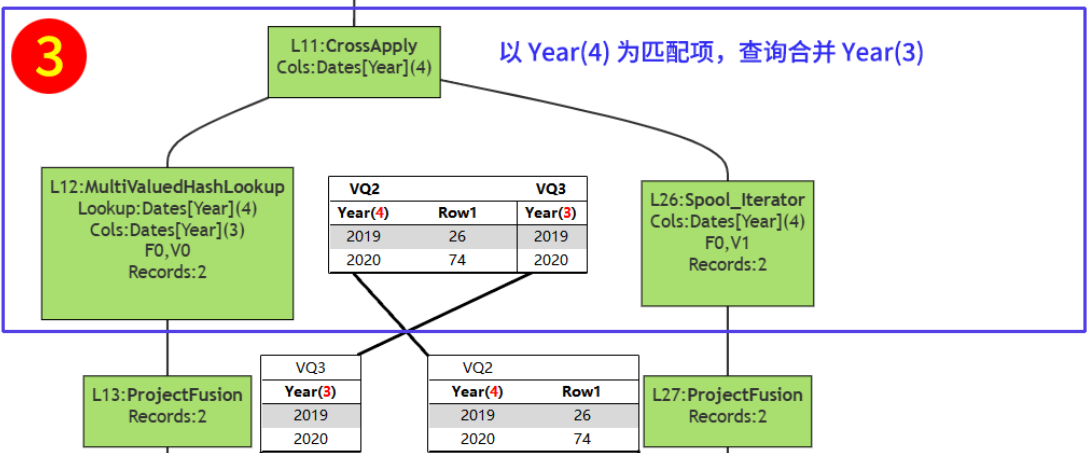

3、物理查询计划流程结构图中 3# 号框在做什么？

从数据表来看，这一步的作用是将 VQ2 与 VQ3 通过 [Year] 的 hash 值进行匹配合并，在本案例中，VQ2 和 VQ3 是一对一的关系（ VQ2(1)—(1)VQ3），合并后的结果有2行。

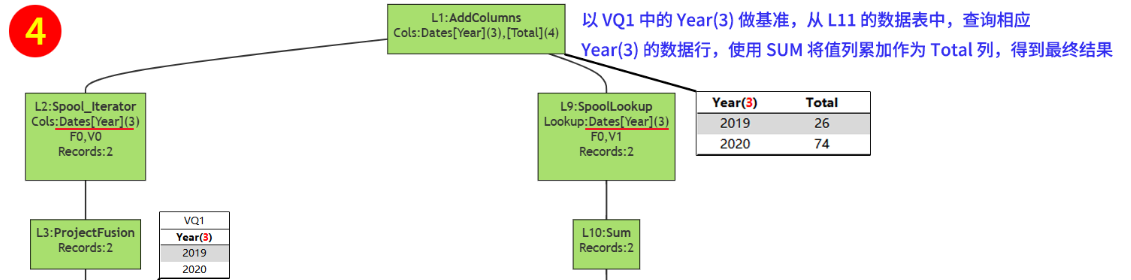

4、为什么要将 Year(4) 和 Year(3) 合并到一张表里？

因为再往上，ADDCOLUMNS 操作符需要使用 Year(3) 查找对应值，而 VQ2 数据缓存中保存的是 Year(4)，不是 Year(3)，无法直接进行查找。虽然是同一列，但 DAX 底层会区分来自不同来源的同一列，Year(4) 来自 VQ2，Year(3) 来自 VQ1。

3#号框将 Year(4) 和 Year(3) 匹配合并到一张表中，使得 ADDCOLUMNS 可以从其中通过 Year(3) 找到对应的 Row1 值，形成最终的结果表。

DAX 理论与实际计算过程的关系

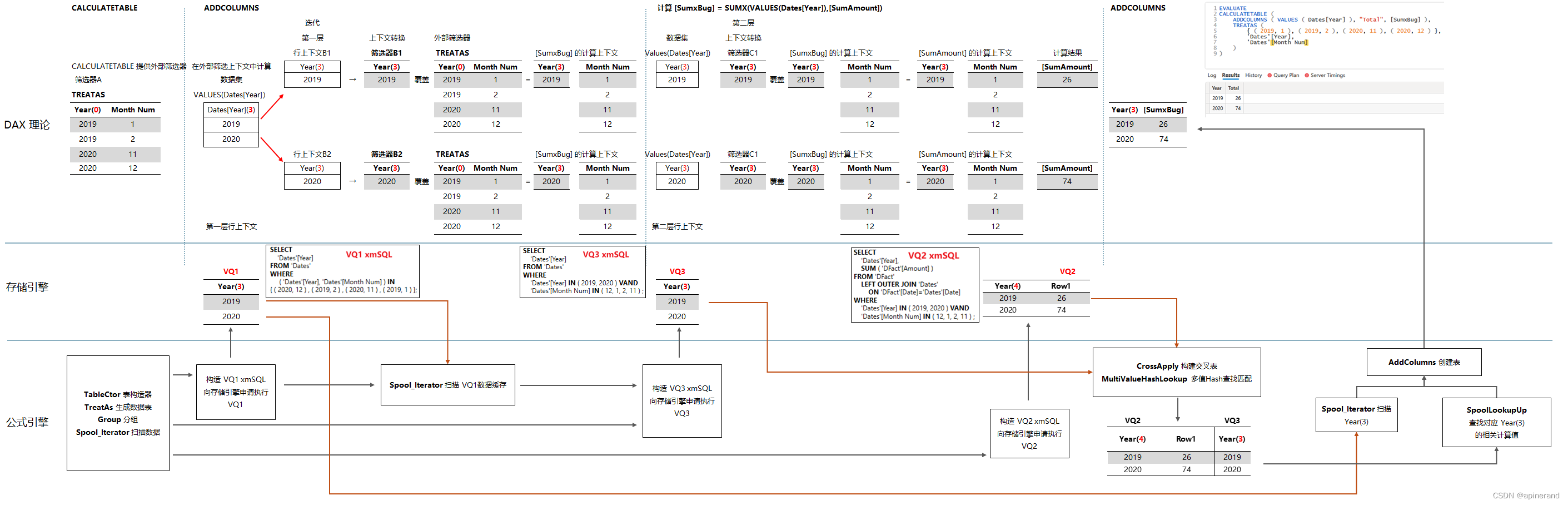

有了以上分析后，现在可以将 DAX 理论、存储引擎、公式引擎3者的关系，标记在同一张图上。
（使用鼠标右键点击该图片，选择 “在新标签页中打开图像” 以查看大图）
在这里插入图片描述
‍
以上便是关于这段 DAX 查询代码，CALCULATETABLE 以 TREATAS 作为调节器，为ADDCOLUMNS 提供筛选上下文，ADDCOLUMNS 在该上下文中扫描 Dates[Year]并计算度量值[SumxBug] 的过程。

其他

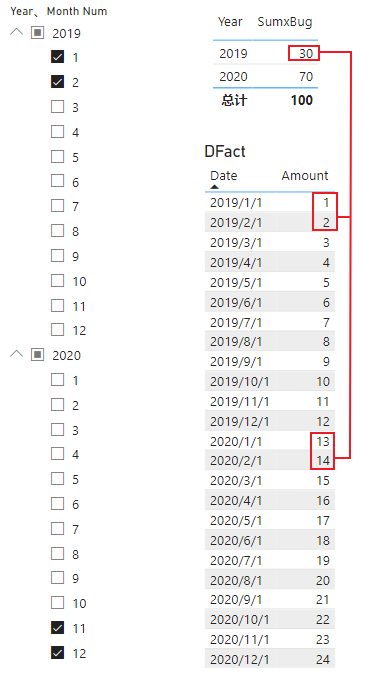

这里我给度量值取的名称叫 SumxBug，是因为如果在 PowerBI 搭建报表完成完全相同的计算时会出现 bug，得到不一样的结果，如下图所示

在计算 2019 年的 [SumxBug] 时，实际是将 2019 年 1、2 月和 2020 年 1、2 月的 Amount 累加了起来，1+2+13+14 = 30

在计算 2020 年的 [SumxBug] 时，实际是以 2019 年 11、12 月和 2020 年 11 月、12 月的 Amount 来算的，11+12+23+24 = 70

PowerBI 计算出的结果与 DAX 理论预测的结果不符，与 CALCULATETABLE + ADDCOLUMNS 计算得到的结果不一致，这是由于 PowerBI 中计算报表时使用了 SUMMARIZECOLUMNS，关于 SUMMARIZECOLUMNS 的 bug，可以跳转到下面这篇文章进行了解。

《SUMMARIZECOLUMNS 的疑似 bug（1）引言》
