蓝桥杯单片机备战（四）共阳数码管的静态显示

1.共阳数码管原理实现

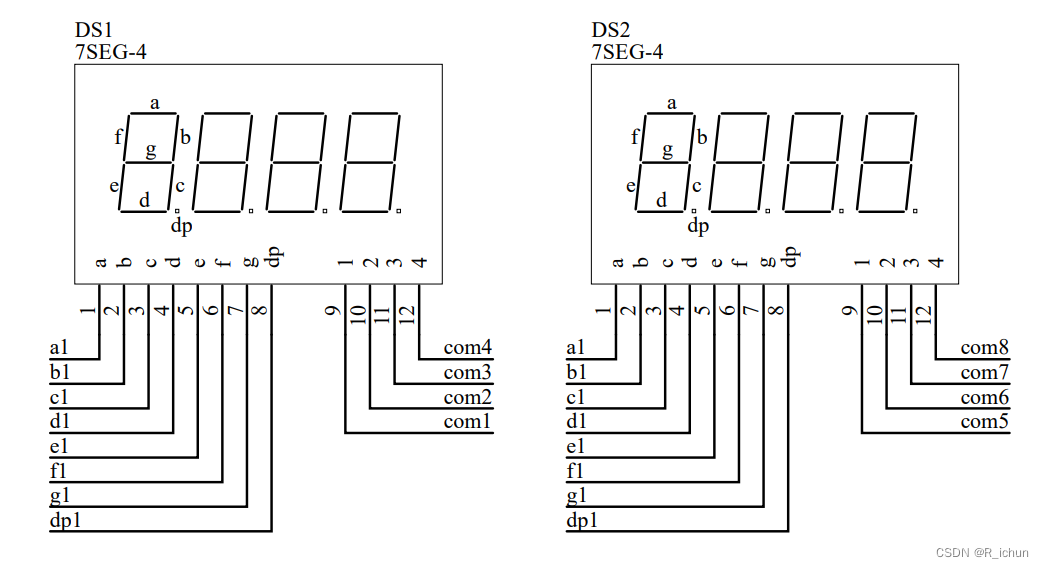

这是共阳数码管，所谓共阳的意思就是共阳极，每一个LED共用一个阳极，当控制LED的阴极为低电平时被点亮，如下图：

这里com1到com8为共阳口，例：

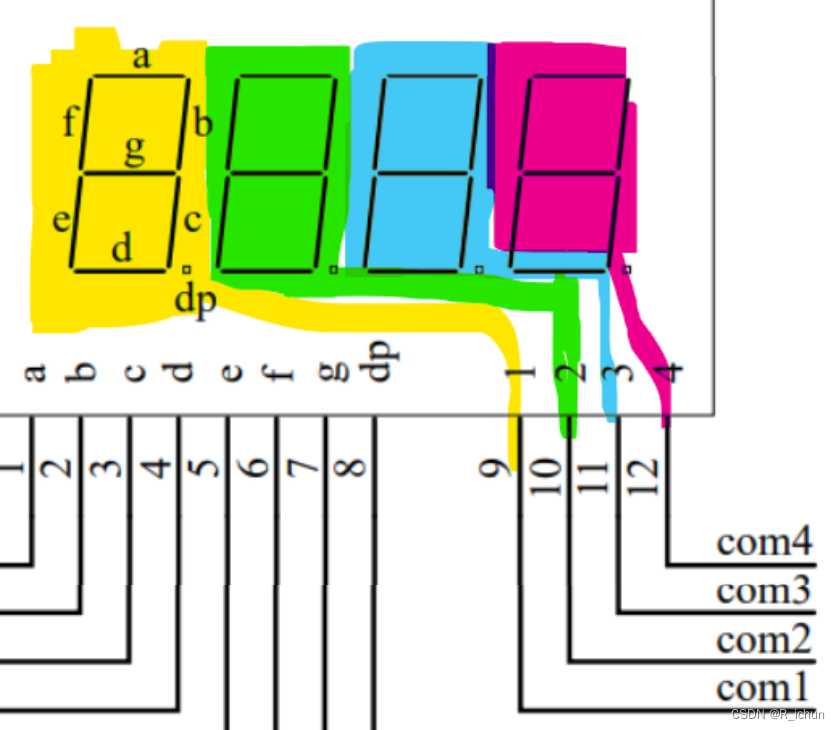

当com1设置为高电平时（黄色），第一个位置的8个led被激活，此时操作这八个灯的亮灭就能显示一个字符。

---

(6条消息) 共阳和共阴数码管详细段码(带图)_OMGMac的博客-优快云博客_共阴极数码管段码

此博客归纳了一些断码（显示不同字符时8个LED灯的亮灭）

---

(6条消息) 共阳和共阴数码管详细段码(带图)_OMGMac的博客-优快云博客_共阴极数码管段码

此博客归纳了一些断码

---

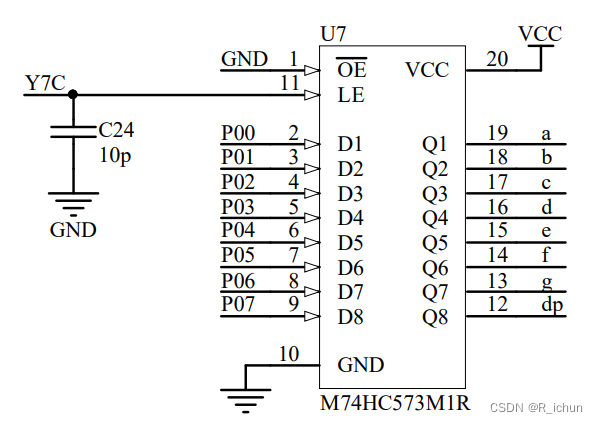

下面是共阳数码管接口的位置:

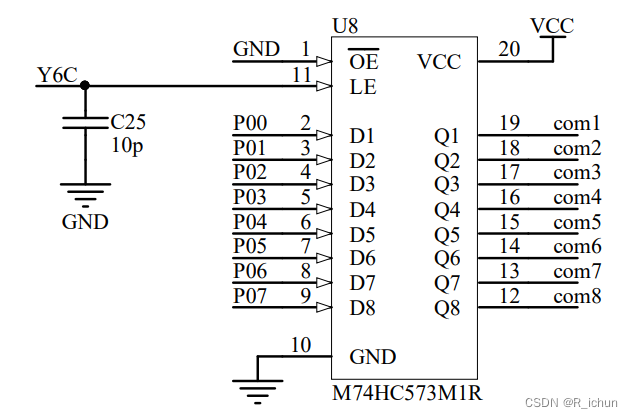

根据前面的学习，我们知道要首先给M74HC573M1R上电，具体方式请看笔记1、2、3。

---

2.代码实现

这里我们用到一个unsigned char code类型

这个类型是单片机变成里面独有的，code的作用是告诉单片机，我定义的数据要放在ROM（程序存储区）里面，写入后就不能再更改，对应的还有data是存入RAM的意思。 程序可以简单的分为code（程序）区，和data （数据）区，code区在运行的时候是不可以更改的，data区放全局变量和临时变量，是要不断的改变的，cpu从code区读取指令，对data区的数据进行运算处理。

这么做是为了节约片上的RAM，一般低端的单片机，片上的data空间只有几十个字节，所以只能存在程序空间中。 因为定义的数据是常量，放在DATA或XDATA区中浪费了. 放在RAM区也需要在ROM里占用同样的大小，否则上电时，RAM里指定数据从何而来？反之，放在ROM的数据，只占ROM容量,如果不需要修改，当然放ROM了。故被定位在CODE（就是程序存储器）区内。

#include <reg52.h>  //头文件

unsigned char code SMG_duanma[18] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,

                                     0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0xbf,0x7f}; // 数码管的断码表

void Delay(unsigned long int t) //延时函数
{
    while(t--);
}

void HC138Init(unsigned char n)
{
    switch(n)
    {
        case 4:
            P2 = (P2 & 0x1f) | 0x80;//让Y4输出低电平,此时Y4C为高电平
        break;
        case 5:
            P2 = (P2 & 0x1f) | 0xa0;//让Y5输出低电平,此时Y5C为高电平
        break;
        case 6:
            P2 = (P2 & 0x1f) | 0xc0;//让Y6输出低电平,此时Y6C为高电平
        break;
        case 7:
            P2 = (P2 & 0x1f) | 0xe0;//让Y7输出低电平,此时Y7C为高电平
        break;
    }
}

void showSMG(unsigned char position,unsigned char number)  //字符显示函数
{
	HC138Init(6); // 选通Y6C
	switch(position)
	{
		case 1://第1个位置
			P0 = 0x01;
		break;
		case 2://第2个位置
			P0 = 0x02;
		break;
		case 3://第3个位置
			P0 = 0x04;
		break;
		case 4://第4个位置
			P0 = 0x08;
		break;
		case 5://第5个位置
			P0 = 0x10;
		break;
		case 6://第6个位置
			P0 = 0x20;
		break;
		case 7://第7个位置
			P0 = 0x40;
		break;
		case 8://第8个位置
			P0 = 0x80;
		break;
	}
	HC138Init(7); // 选通Y7C
	if(number == '0')  //下面是显示各个字符
		P0 = SMG_duanma[0];
	else if(number == '1')
		P0 = SMG_duanma[1];
	else if(number == '2')
		P0 = SMG_duanma[2];
	else if(number == '3')
		P0 = SMG_duanma[3];
	else if(number == '4')
		P0 = SMG_duanma[4];
	else if(number == '5')
		P0 = SMG_duanma[5];
	else if(number == '6')
		P0 = SMG_duanma[6];
	else if(number == '7')
		P0 = SMG_duanma[7];
	else if(number == '8')
		P0 = SMG_duanma[8];
	else if(number == '9')
		P0 = SMG_duanma[9];
	else if(number == 'a')
		P0 = SMG_duanma[10];
	else if(number == 'b')
		P0 = SMG_duanma[11];
	else if(number == 'c')
		P0 = SMG_duanma[12];
	else if(number == 'd')
		P0 = SMG_duanma[13];
	else if(number == 'e')
		P0 = SMG_duanma[14];
	else if(number == 'f')
		P0 = SMG_duanma[15];
	else if(number == '-')
		P0 = SMG_duanma[16];
	else if(number == '.')
		P0 = SMG_duanma[17];

}

void main()
{
 //实现每一个位置从'0'显示到'.'
	while(1)
	{
		int m;
		for(m = 1;m<=8;m++)
		{
			showSMG(m,'0');
			Delay(60000);
			showSMG(m,'1');
			Delay(60000);
			showSMG(m,'2');
			Delay(60000);
			showSMG(m,'3');
			Delay(60000);
			showSMG(m,'4');
			Delay(60000);
			showSMG(m,'5');
			Delay(60000);
			showSMG(m,'6');
			Delay(60000);
			showSMG(m,'7');
			Delay(60000);
			showSMG(m,'8');
			Delay(60000);
			showSMG(m,'9');
			Delay(60000);
			showSMG(m,'a');
			Delay(60000);
			showSMG(m,'b');
			Delay(60000);
			showSMG(m,'c');
			Delay(60000);
			showSMG(m,'d');
			Delay(60000);
			showSMG(m,'e');
			Delay(60000);
			showSMG(m,'f');
			Delay(60000);
			showSMG(m,'-');
			Delay(60000);
			showSMG(m,'.');
			Delay(60000);
		}
	}
}
