本文介绍了数码管的共阴和共阳两种类型，详细给出了0-F不带小数点和带小数点的段码，并揭示了它们之间的转换规律。对于共阴数码管，通过在不带小数点的段码上加0x80即可得到带小数点的段码；而对于共阳数码管，可以通过0xFF减去共阴数码管的段码得到相应段码，若要显示小数点则需在不带点的段码上减0x80。这些知识对于电子和嵌入式领域的实践者非常有用。
今天带大家了解数码管的详细段码，数码管主要分共阳数码管和共阴数码管。区别在于其公共端是接电源还是接地。这里我们讲解共阴(共阳)数码管的0-F不带小数点段码和0-F带小数点段码。
共阴数码管
1.共阴不带小数点0-F段码为：{0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}；

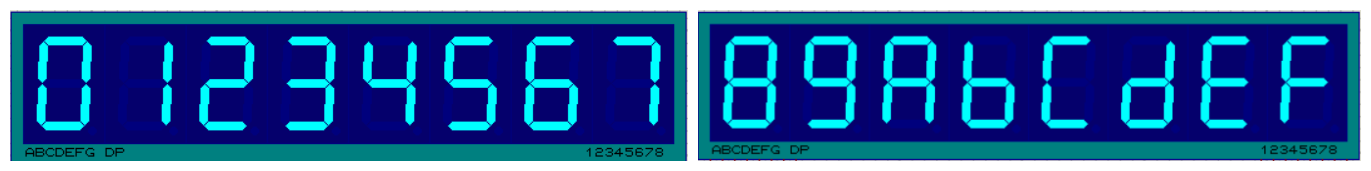

效果如下：
2.共阴带小数点0-F段码为：{0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef,0xf7,0xfc,0xb9,0xde,0xf9,0xf1};

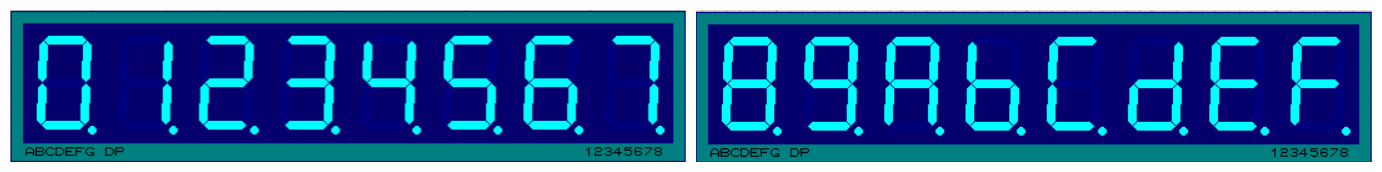

效果如下：
！！！这里说一下，共阴数码管带小数点也就是使dp(第八段为高电平即可点亮小数点)，所以在不带点的段码上加0x80即可得到带小数点的0-F段码，大家可以试试看。
共阳数码管
3.共阳不带小数点0-F段码为：{0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x8
