C波段上下变频组件框图的简单介绍

C波段上下变频组件

锁相环在基础通信领域有着广泛的应用，锁相环输出的信号具有可定制，波形稳定干净的特点。C波段上下变频组件就应用到锁相环生成本征频率，供变频单元使用，实现中频频率的上变频以及下变频。

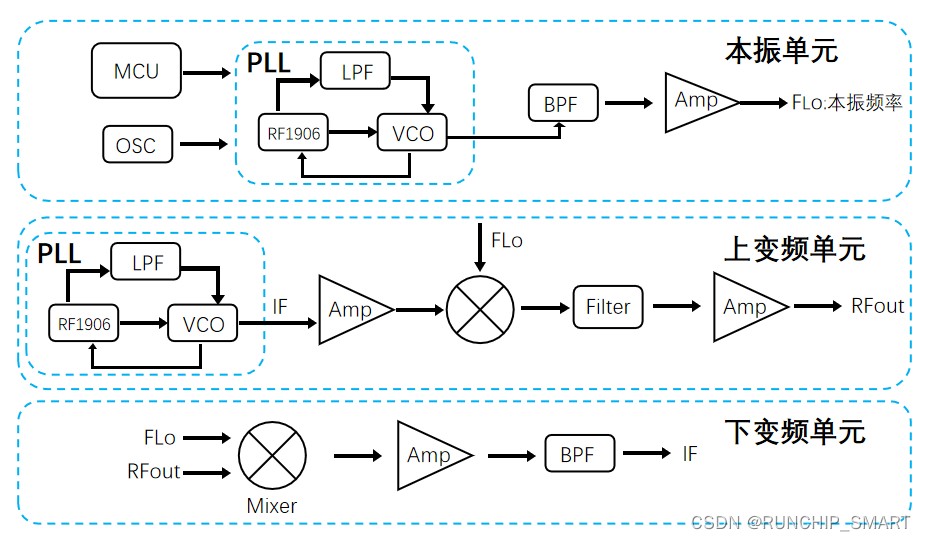

应用框图

 图中的RF1906是一款小数N分频频率合成器，和环路滤波器以及VCO组成锁相环，输出稳定的信号。

品牌：RUNCHIP-RF1906

其主要优势以及特点如下

◆ RF工作频率：500MHz~6GHz

◆ PFD最高频率可达100MHz

◆ 归一化相位噪底：-216.3 dBc/Hz

◆ 3V至3.45V单电源供电

◆ 可编程电荷泵电流

◆ 2种不同扫描速率的调频连续波斜波

◆ 具有斜坡延迟、中断等功能

◆ 调制产生锯齿波、三角波、梯形波和抛物线波形

◆ 具备FSK和PSK功能

◆ 数字锁定检测，三线串行接口

◆ ESD性能：2KV HBM、1KV CDM

◆ QFN 24PIN 封装

典型应用

FMCW雷达
