SIP网络音频模块 矿井求助对讲音频模块

模块结构

锐科达SIP网络音频模块 矿井求助对讲音频模块

SV-2101VP/ SV-2103VP使用了AT32F437VGT7处理器构架加专业的双向音频Codec编解码器，处理器负责数据的传输，用户命令的解析执行以及功放接口的控制，专业音频Codec负责音频的输入及输出。其内部结构如下：

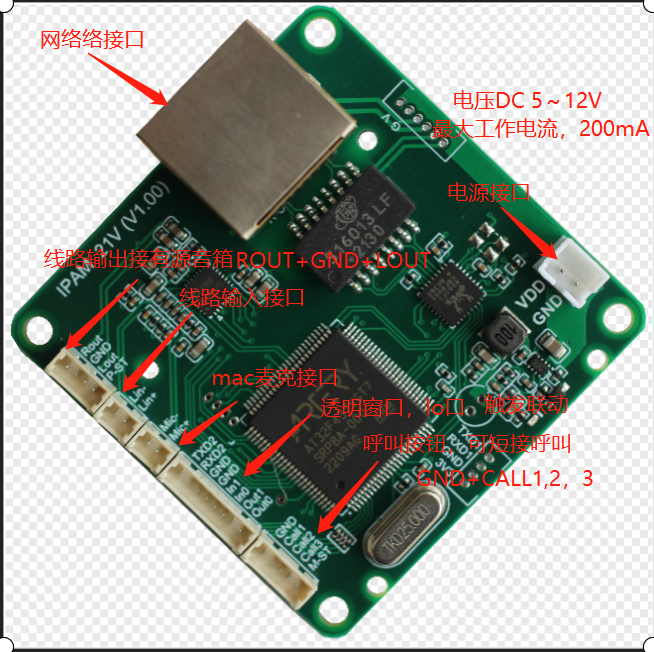

为了更简单使用， SV-2101VP/ SV-2103VP采用了接插件作为外部接口，同时集成了网络接口等。

三、功能和特点

• 音频工作方式：

音频解码：即音频播放。接收来自网络的音频流，经过模块解码后通过线路输出高质量音频信号。目前支持可以播放以下音频格式：MP3、WAV (PCM +IMA ADPCM)、G.711、G.722等，可以播放最高48k采样率320kps的音频流。

接收网络中TCP、UDP、RTP、组播、广播等方式发过来的音频流，在本地解码后播放。

音频编码： 支持G.711a/u、G.722和RTP组播模式。

• 控制方式：

按键控制：直接通过模块上的IO口，控制模块SIP对讲或者发起RTP组播

串口控制：通过模块上的控制串口，控制模块SIP对讲或者发起RTP组播

网络控制：在网络的其他设备上通过网络命令，控制控制模块SIP对讲或者发起RTP组播

• 系统状态输出：

音频输入、输出状态：可以连接指示灯或者控制继电器。

服务器连接指示

• 扩展功能（以下功能不是所有型号均支持）：

POE供电：提供POE受电模块接口

SD卡： 可以通过网络将音频文件到SD卡中，定时、或者通过网络及串口控制播放

通用IO： 控制扩展的电路或设备

通用串口： 控制扩展的电路或设备

实时时钟： 模块停电，或者不经服务器对时，提供精准的时间，通过串口或网络获得，或者定时播放音频文件

四、技术参数

• 电源输入： 电压DC 5～12V

最大工作电流，200mA

• 温度： 使用温度范围 0～70℃（工业级：-40～85℃）

储存温度范围 -40～85℃

• 网络接口： 10/100M Base 自适应以太网接口

• Mic/LineIn输入：典型幅值1000mVrms，信噪比95dB

• Line Out输出：负载10KΩ，典型1000Vrms，信噪比95dB（播放模式下）

• RL-Line输入：本地扩音输入，典型幅值1000mVrms，信噪比95dB

• 解码模式： 提供立体声播放，最大最高48kHz，320kbps音频流，支持MP3、WAV (PCM +IMA ADPCM)、G.711 a/u、G.722等格式。

最小延时为50ms

• 编码模式： 支持G.711a/u、G.722和RTP模式

最小延时为30ms

• 双向模式： 双向对讲，带高性能回声抑制算法，8kHz采样，ADPCM编码

最小延时为80ms

• 控制串行接口：波特率115.2kbps

• GPIO： 共4路通用IO，其中2路输入2路输出

• 通用串口： 支持透明传输，波特率2400～115.2kbps，7，8数据位，1，2停止位，None，Even，Odd，Space，Mark校验

• 模块尺寸： 长×宽×高：5×5×1.7cm

、产品选型

1. SV-2101VP/ SV-2103VP系列模块型号列表

SV-2101VP/ SV-2103VP系列模块具有非常多的功能，但不是每个应用都需要所有的接口，型号及对应的功能如下

	播放	对讲	组播	对讲录播控制接口	Line Out	Line In Mic	控制串口	GPIO 通用串口
SV-2101VP	√	√	√	√	√	√	√	X
SV-2103VP	√	√	√	√	√	√	√	√
