井下网络通信系统嵌入式网络音频模块sv-2101v

模块结构

SV-2101V/SV-2103V使用了AT32F437VGT7处理器构架加专业的双向音频Codec编解码器，处理器负责数据的传输，用户命令的解析执行以及功放接口的控制，专业音频Codec负责音频的输入及输出。通过网络接口，SV-2101V/SV-2103V可直接接入以太网。

其内部结构如下：

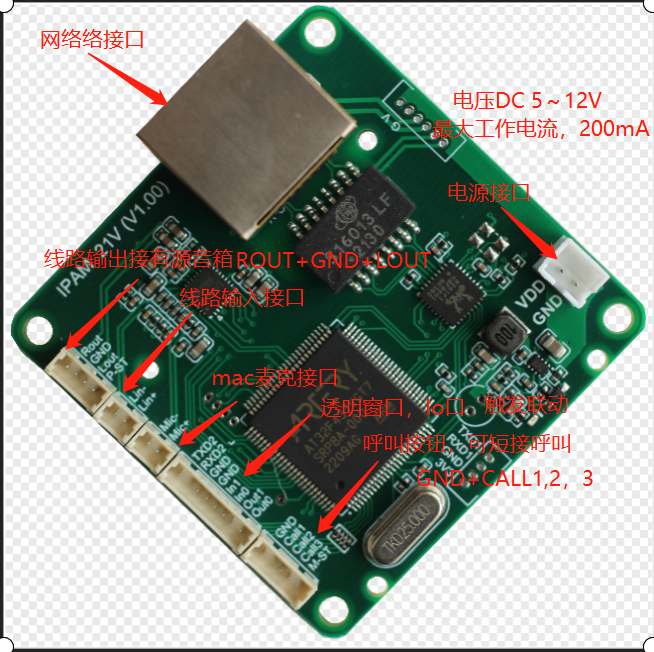

为了更简单使用，SV-2101V/SV-2103V采用了接插件作为外部接口，同时集成了网络接口等。

锐科达井下网络通信系统嵌入式网络音频模块sv-2101v

三、功能和特点

• 音频工作方式：

音频解码：即音频播放。接收来自网络的音频流，经过模块解码后通过线路输出高质量音频信号。目前支持可以播放以下音频格式：MP3、WAV (PCM +IMA ADPCM)、G.711、G.722等，可以播放最高48k采样率320kps的音频流。

接收网络中以广播、组播、单播等方式发过来的音频流，在本地解码后播放。

音频编码： 以8/16/24/32/48k的采样率采集线路输入或者mic输入的音频信号，以ADPCM/PCM编码，送到网络中。

音频采集： 将本地声音通过Line In采集后送到其他音频终端上播放或存储

监听： 通过网络或者其他方式，控制模块将本地声音送到网络的其他地方

音频双向传输：将线路输入或者mic输入的音频信号以8k或16k的采样率采样，以ADPCM编码以单播等方式发送到网络上，同时接收对方的ADPCM音频流，解码后输出。

双向对讲： 可以实现电脑与设备的对讲，或者设备和设备的双向对讲。对讲时，网络音频模块提供高强度的回声抑制（AEC）。

双向传输： 通过一对网络音频设备，将两个现场的声音现场的声音采集起来，分别传送给对方解码后还原

• 控制方式：

按键控制：直接通过模块上的IO口，控制模块对讲或者录播

串口控制：通过模块上的控制串口，控制模块对讲或者录播

网络控制：在网络的其他设备上通过网络命令，控制模块对讲或者录播

• 系统状态输出：

音频输入、输出状态：可以连接指示灯或者控制继电器。

服务器连接指示

• 扩展功能（以下功能不是所有型号均支持）：

POE供电：提供POE受电模块接口

SD卡： 可以通过网络将音频文件到SD卡中，定时、或者通过网络及串口控制播放

通用IO： 控制扩展的电路或设备

通用串口： 控制扩展的电路或设备

实时时钟： 模块停电，或者不经服务器对时，提供精准的时间，通过串口或网络获得，或者定时播放音频文件

四、技术参数

• 电源输入： 电压DC 4.7～16V

最大工作电流，200mA

• 温度： 使用温度范围 0～70℃（工业级：-40～85℃）

储存温度范围 -40～85℃

• 网络接口： 10/100M Base 自适应以太网接口

• Mic/LineIn输入：典型幅值1000mVrms，信噪比95dB

• Line Out输出：负载10KΩ，典型1000Vrms，信噪比95dB（播放模式下）

• 解码模式： 提供立体声播放，最大最高48kHz，320kbps音频流，支持MP3、PCM、ADPCM等格式。

最小延时为50ms

• 编码模式： 最高48kHz采样频率，ADPCM/PCM编码

最小延时为30ms

• 双向模式： 双向对讲，带高性能回声抑制算法，8kHz采样，ADPCM编码

最小延时为80ms

• 控制串行接口：波特率115.2kbps

• GPIO： 共4路通用IO，其中2路输入2路输出

• 通用串口： 支持透明传输，波特率2400～115.2kbps，7，8数据位，1，2停止位，None，Even，Odd，Space，Mark校验

• 模块尺寸： 长×宽×高：5×5×1.7cm

产品选型

1. SV-2101V/SV-2103V系列模块型号列表

SV-2101V/SV-2103V系列模块具有非常多的功能，但不是每个应用都需要所有的接口，型号及对应的功能如下：

	播放	对讲	录播	对讲录播控制接口	Line Out	Line In Mic	控制串口	GPIO 通用串口
SV-2101V	√	X	X	X	√	X	√	X
SV-2101VC	√	X	X	X	√	X	√	√
SV-2103V	√	√	√	√	√	√	√	X
SV-2103VC	√	√	√	√	√	√	√	√
