一、模块介绍

SV-2401VP网络音频模块是一款通用的独立SIP音频功能模块，其带2*15W功放音频输出，可以轻松地嵌入到OEM产品中。该模块对来自网络的SIP协议及RTP音频流进行编解码。

该模块支持多种网络协议和音频编解码协议，可用于VoIP和IP寻呼以及高质量音乐流媒体播放等应用。同时，SV-2401VP还提供一个串行端口，允许用户通过指令控制。

对于硬件产品研发集成，我公司提供使用开发规范，包括原理图，引脚分布和自定义载板PCB布局的建议。

SV-2401VP与SV-2101VP和SV-2701VP兼容，是一款播放、对讲模块，不支持GPIO及串口透传功能。

SV-2402VP与SV-2102VP和SV-2702VP兼容，是一款播放模块，只支持播放和被动接收呼叫功能。

SV-2403VP与SV-2103VP和SV-2703VP兼容，是全功能型模块，支持对讲、播放、GPIO及串口透传功能。

本系列模块可以应用于以下领域：

•  各种商业网络音频流应用

•  网络报警器，网络播放器

•  用于寻呼和内部通信应用的通用双向全双工VoIP对讲

•  用于IP音频分配应用的源编码器

•  用于VoIP应用的背景音乐和音乐保持编码器

•  适用于各种低延迟IP音频编码器

•  无人停车场，自助充电站对讲终端

•  高速公路隧道对讲、收费站对讲终端

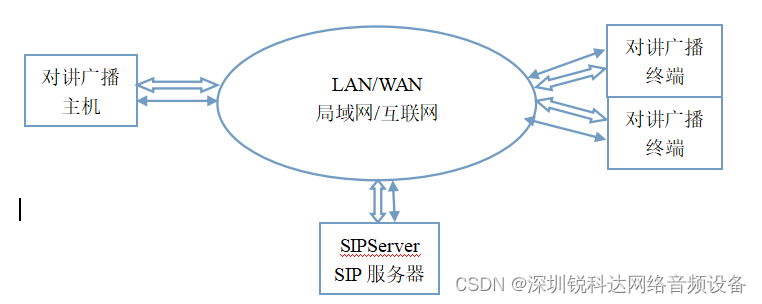

SIP网络音频模块可与标准SIP系统中的其他SIP终端配合使用。 除了支持标准sip协议，该系列模块还支持我们的私有协议，因此它可以与我们的标准广播软件一起使用。 实现包括附加功能，如实时寻呼，定时广播，背景音乐和紧急广播。提供Manager配置软件来配置模块的IP地址和其他参数。

二、模块结构

SV-2401VP模块使用了速度高达400MHz的ARM处理器构架加专业的双向音频Codec编解码器， ARM处理器负责数据的传输，用户命令的解析执行以及功放接口的控制，专业音频Codec负责音频的输入及输出。其内部结构如下：

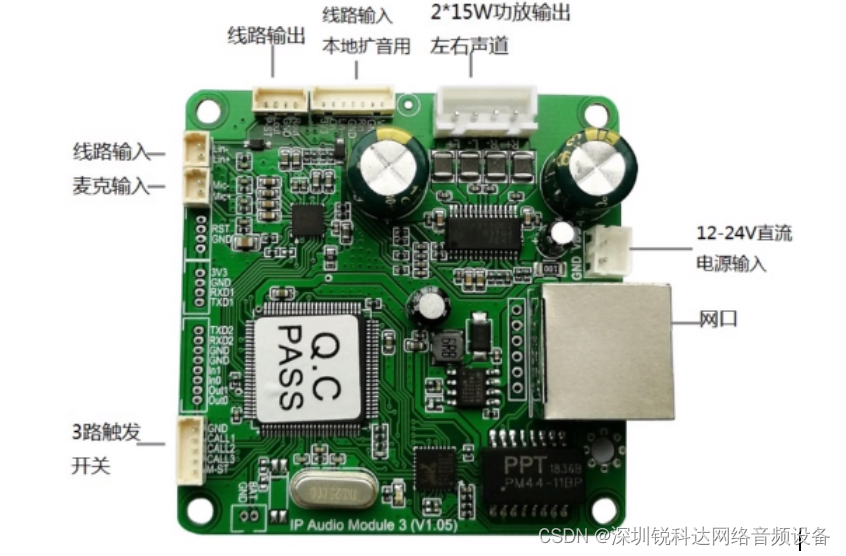

其外形结构如下：

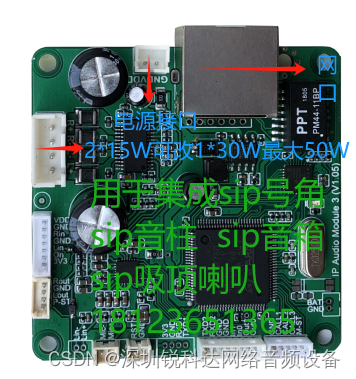

为了更简单使用，SV-2401VP模块采用了接插件作为外部接口，同时集成了网络接口等。

三、功能和特点

1. 音频工作方式：

音频解码：即音频播放。接收来自网络的音频流，经过模块解码后通过线路输出高质量音频信号。目前支持可以播放以下音频格式：MP3、WAV (PCM +IMA ADPCM)、G.711、G.722等，可以播放最高48k采样率320kps的音频流。

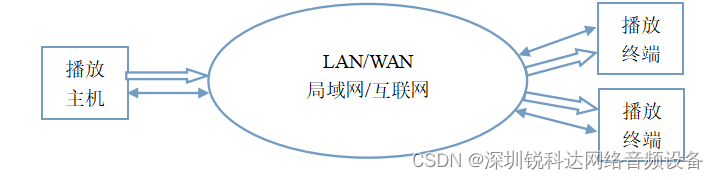

接收网络中TCP、UDP、RTP、组播、广播等方式发过来的音频流，在本地解码后播放。

音频编码： 支持G.711a/u、G.722和RTP组播模式。

1. 控制方式：

按键控制：直接通过模块上的IO口，控制模块SIP对讲或者发起RTP组播

串口控制：通过模块上的控制串口，控制模块SIP对讲或者发起RTP组播

网络控制：在网络的其他设备上通过网络命令，控制控制模块SIP对讲或者发起RTP组播

1. 系统状态输出：

音频输入（M-ST）、输出状态（P-ST）：可以连接指示灯或者控制继电器。

1. 功放输出：

带2*15W的功放输出，亦可以通过调整电路改成1*40W功放输出，

带有1路本地音频输入，实现本地扩音输出功能

1. 扩展功能：

POE供电：提供POE受电模块接口

实时时钟： 模块停电，或者不经服务器对时，提供精准的时间，通过串口或网络获得，或者定时播放音频文件

四、技术参数

1. 电源输入： 电压DC 12～24V

最大工作电流，2000mA

1. 温度： 使用温度范围  工业级：-20～55℃

储存温度范围 -40～85℃

1. 网络接口： 10/100M Base 自适应以太网接口
2. Mic输入： 典型幅值50mVrms，信噪比95dB
3. LineIn输入： 典型幅值1000mVrms，信噪比95dB
4. Line Out输出：负载10KΩ，典型1000Vrms，信噪比95dB（播放模式下）
5. RL-Line输入：本地扩音输入，典型幅值1000mVrms，信噪比95dB
6. 功率输出：    功率放大输出，输出功率2*15W或1*40W，接8欧姆定阻喇叭
7. 解码模式： 提供立体声播放，最大最高48kHz，320kbps音频流，支持 MP3、WAV (PCM +IMA ADPCM)、G.711 a/u、G.722等格式。

最小延时为50ms

1. 编码模式： 支持G.711a/u、G.722和RTP模式

最小延时为30ms

1. 双向模式： 双向对讲，带高性能回声抑制算法，支持G.711 a/u、G.722编码

最小延时为80ms

1. 对讲控制端口：总共Call1、Call2和Call3三个控制接口，该接口有【脉冲模式】和【保持模式】两种工作模式。
2. 控制串行接口：波特率115.2kbps
3. 模块尺寸： 长×宽×高：5.7×5.7×1.7cm

五、硬件接口描述

SV-2401VP/SV-2403VP系列网络音频模块，所有外部连接采用端子，电源采用2.0mm的端子，网络采用标准RJ45连接器，其他都是1.25mm的连接器。

端口类型定义

P ———— 电源

AI ———— 模拟输入（在这里是音频输入）

AO ———— 模拟输出（在这里是音频输出）

I ———— 数字输入端口，TTL 电平，耐压5V
