"相信羁绊，相信微光，相信一切无常。"

一、AVL树翻转那些事儿

(1)什么是AVL树？

在计算机科学中， AVL树是最先发明的自平衡二叉查找树。在AVL树中任何节点的两个子树的高度最大差别为1，所以它也被称为 高度平衡树。而保证这颗树平衡的关键步骤，就是通过旋转来保证，由于增加、删除时对树的破坏的平衡。取自这里

这样的树形结构，能够十分高效地查找"键值"(key/value模型)。C++中的STL容器，如map、set其底层就是由红黑树实现的。当然这是后半段会讲的一种优秀的数据结构。

AVL规则:
它的左右子树都是AVL树 。
左右子树高度之差(简称平衡因子)的绝对值不超过1(-1/0/1) 。

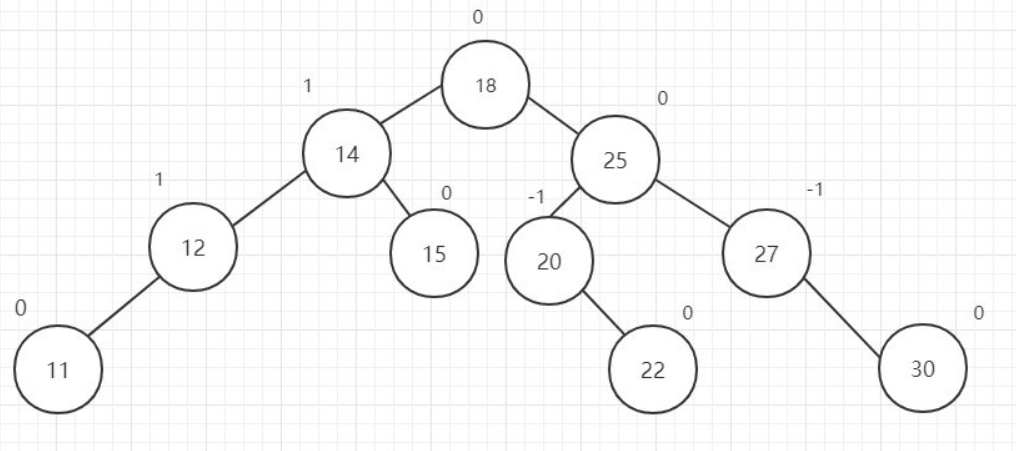

形如上图，每个节点的上标是该节点的左右子树的高度差。如果该AVL二叉树有N个节点,那么其高度可以保持LogN(以2为底)，其搜索查找的时间复杂度为LogN(以2为底)。

(2)翻转那些事儿

条件检测;

上面的简介也说过，AVL树的平衡是通过旋转来维护的。那么什么时候需要翻转呢？什么时候不需要呢？我们在这里对每个节点引入 "平衡因子(bf)"的概念。对节点左右子树高度的检测，转移到了对平衡因子数值状态的检测。

root(当前节点) 我们对插入节点对平衡因子的更改做一个约定:左插入-- 右插入++。
① bf == 0时,说明当前左右子树高度平衡，不需要调整。
② bf == 1 || bf == -1时,说明这颗"root一定是从bf == 0变化而来的"。那么就不仅仅需要关注当前root节点平衡因子的变化,还需要"向上调整"。root = root->parent
③ bf == 2 || bf == -2 时,此时AVL条件树的已经不平衡了需要手动翻转才能保证其平衡性。

任何一个节点的插入，都可能会导致平衡树平衡状态的打破。我们可以轻易将这种被打破的平衡情况分为四种：
① 插入节点X的左子树的左节点 —— 左左

② 插入节点X的右子树的右节点 —— 右右

③ 插入节点X的左子树的右节点 —— 左右

④ 插入节点X的右子树的左节点 —— 右左

同向插入仅仅需要单旋就可以搞定被破坏的平衡，反之则需要双旋。举个例子，所谓的”右单旋“意味着右侧的子树高，需要将右侧的节点向左边“压”，降低高度。

单线旋转;

节点属性:


template<class K,class V>
struct AVLTreeNode
{
    std::pair<K, V> _kv;
    AVLTreeNode<K, V>* _left;
    AVLTreeNode<K, V>* _right;
    int _bf = 0;

    AVLTreeNode(const std::pair<K,V> kv)
        :_kv(kv),
        _left(nullptr),
        _right(nullptr),
        _bf(0)
    {}
};

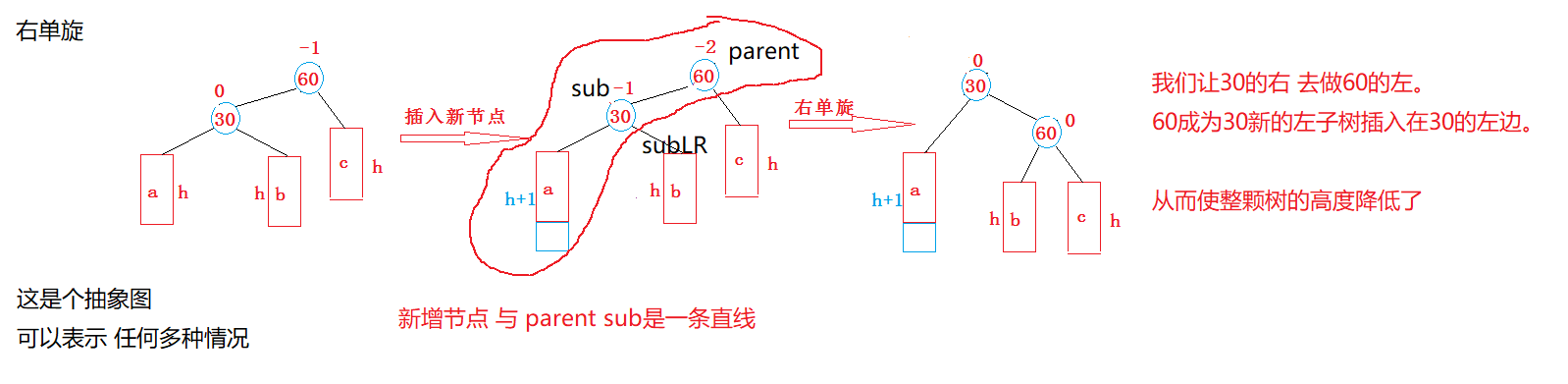

RotateR:

①让subLR作为左子树连接在parent的左边。
②parent再作为subL的右子树连接。
③subL成为新的当前左右子树的根，并与上层parent->parent连接


void RotateR(Node* parent)
{
    Node* subL = parent->_left;
    Node* subLR = subL->_right;

    parent->_left = subLR;
    if (subLR)
    {
        //subLR 如果不为空才需要 连接parent
        subLR->_parent = parent;
    }

    //连接诶父节点
    Node* ppNode = parent->_parent;
    subL->_right = parent;
    parent->_parent = subL;

    if (root == nullptr)
    {
        subL = root;
        subL->_parent == nullptr;
    }
    else
    {
        if (ppNode->_left == parent)
        {
            ppNode->_left = subL;
        }
        else
        {
            ppNode->_right = subL;
        }
        subL->_parent = ppNode;
    }
    //更新平衡因子
    subL->_bf = parent->_bf = 0;
}

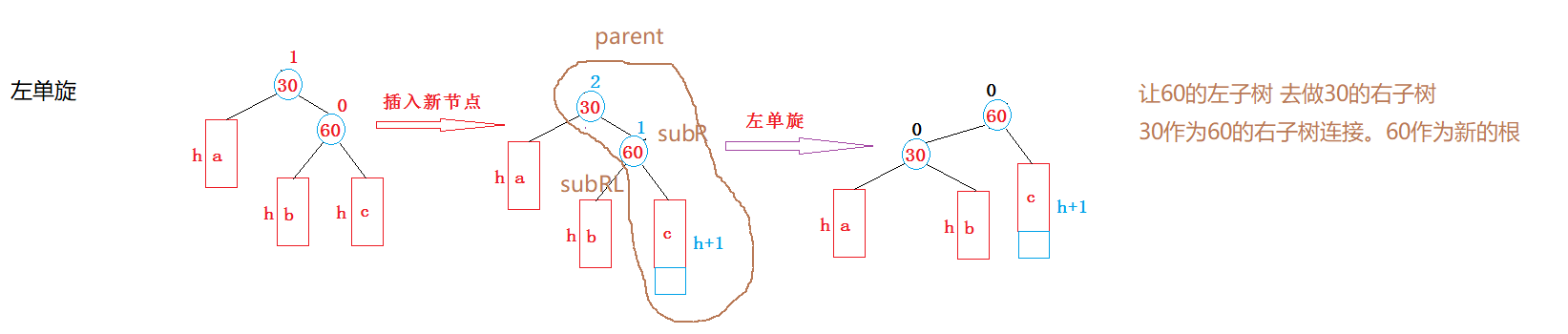

RotateL:

①让subRL作为30的右子树连接。
②parent作为subR的左子树连接。
③subR作为新的当前左右子树的根，并与上层parent->parent连接。


void RotateL(Node* parent)
{
    Node* subR = parent->_right;
    Node* subRL = subR->_left;

    parent->_right = subRL;
    if (subRL)
        subRL->_parent = parent;

    Node* ppNode = parent->_parent;
    parent->_parent = subR;
    subR->_right = parent;

    if (root== nullptr)
    {
        root = subR;
        subR->_parent = nullptr;
    }
    else
    {
        if (ppNode->_left == parent)
        {
            ppNode->_left = subR;
        }
        else
        {
            ppNode->_right = subR;
        }
        subR->_parent = ppNode;
    }

    subR->_bf = parent->_bf = 0;
}

折线旋转;

其实单线旋转蛮简单的，并且旋转过后平衡因子都可以被直接处理为0。但是，如果是面对折线旋转的情况，仅仅考单旋处理，是不够的。

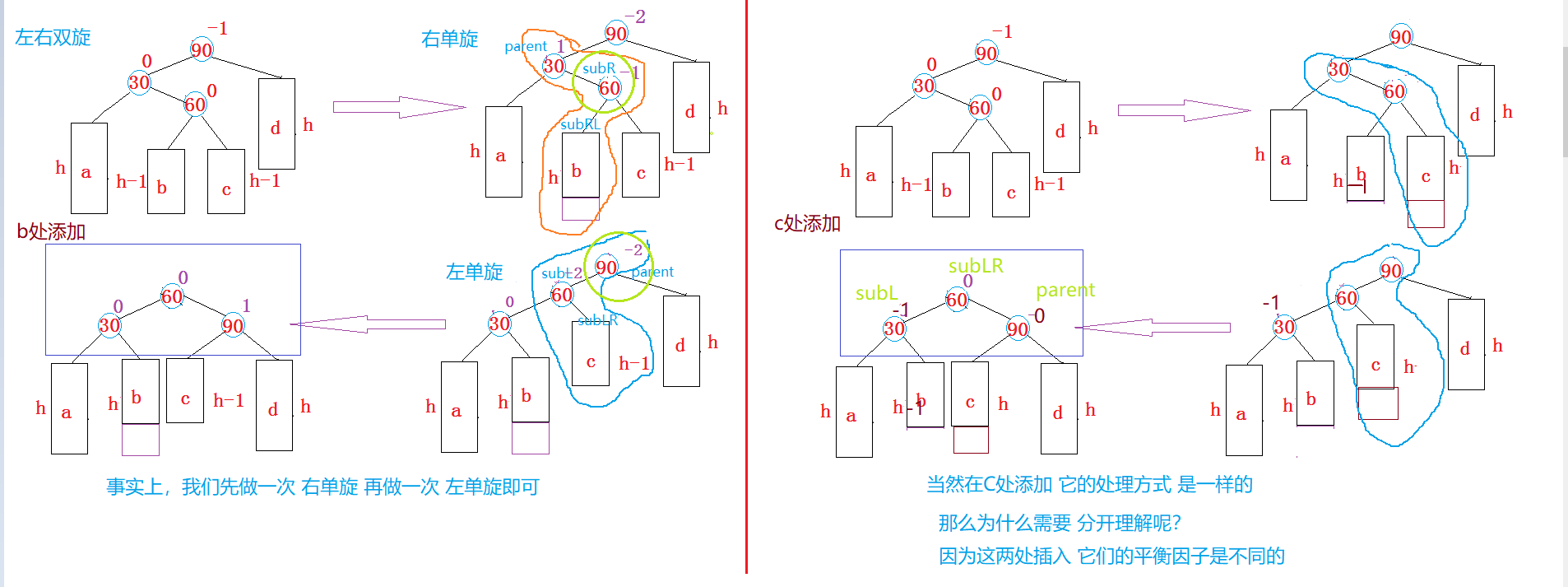

左右双旋:

void RotateLR(Node* parent)
{
    Node* subL= parent->_right;
    Node* subLR= parent->_left;
    int bf = subLR->_bf;
    RotateL(subL);
    RotateR(parent);

    if (bf == -1)
    {
        subLR->_bf = 0;
        subL->_bf = 0;
        parent->_bf = 1;
    }
    else if (bf == 1)
    {
        subLR->_bf = 0;
        subL->_bf = -1;
        parent->_bf = 0;
    }
    else
    {
        subLR->_bf = 0;
        subL->_bf = 0;
        parent->_bf = 0;
    }
}

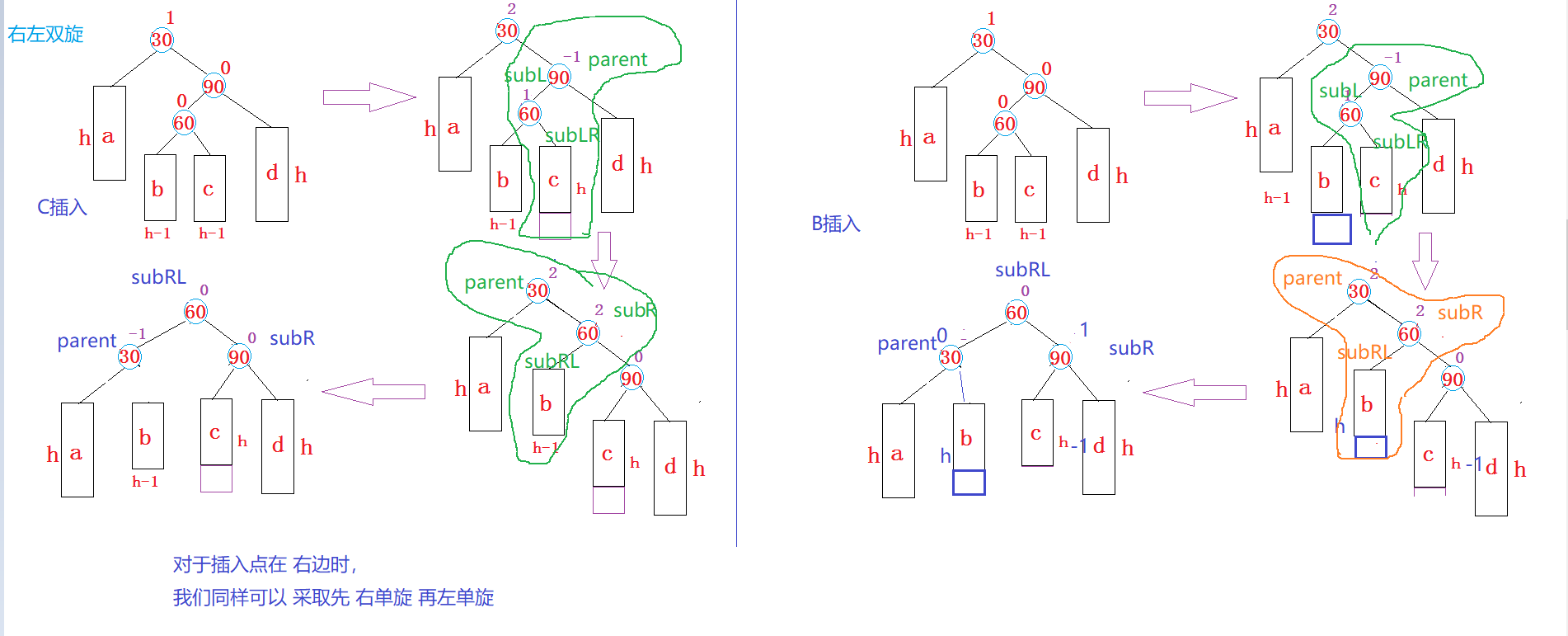

右左双旋:

void RotateRL(Node* parent)
{
    Node* subR = parent->_right;
    Node* subRL= subL->_left;
    //依据
    int bf = subRL->_bf;
    RotateR(subR);
    RotateL(parent);

    //说明是在cur的 左边插入
    if (bf == -1)
    {
		subRL->_bf = 0;
		subR->_bf = 1;
		parent->_bf = 0;
    }
    else if (bf == 1)
    {
        //说明是在cur的 右边插入
        subRL->_bf = 0;
        subR->_bf = 0;
        parent->_bf = -1;
    }
    else
    {
        subRL->_bf = 0;
        subR->_bf = 0;
        parent->_bf = 0;
    }
}

双旋的问题，我觉得难点不是在于旋转，因为前面已经解决了。而是如何处理双旋后的平衡因子与什么时候用双旋，什么时候用单旋？

单旋的判断很简单，因为是一条直线
即: (parent->bf == 2 && cur->bf == 1) || (parent->bf == -2 && cur->bf == -1)

双旋使用的场景，就是针对折线的插入节点
即: (parent->bf == 2 && cur->bf == -1) || (parent->bf == -2 && cur->bf == 1)

单旋情况下平衡因子的处理颇为简单易懂，一次翻转就可以将左右子树高度调平。

双旋情况下的平衡因子取决于 subRL \ subLR 到底是左子树+1 还是右子树+1
对于右左双旋的情况,subRL的左子树会被parent去接手，反之subRL的右子树会被subL接手。

对于左右双旋的情况,subLR的左子树会被subR接手，而它的右子树会被parent接手。
其实还是一句话，画图才是王道。

二、红黑树翻转那些事儿

(1)什么是红黑树?

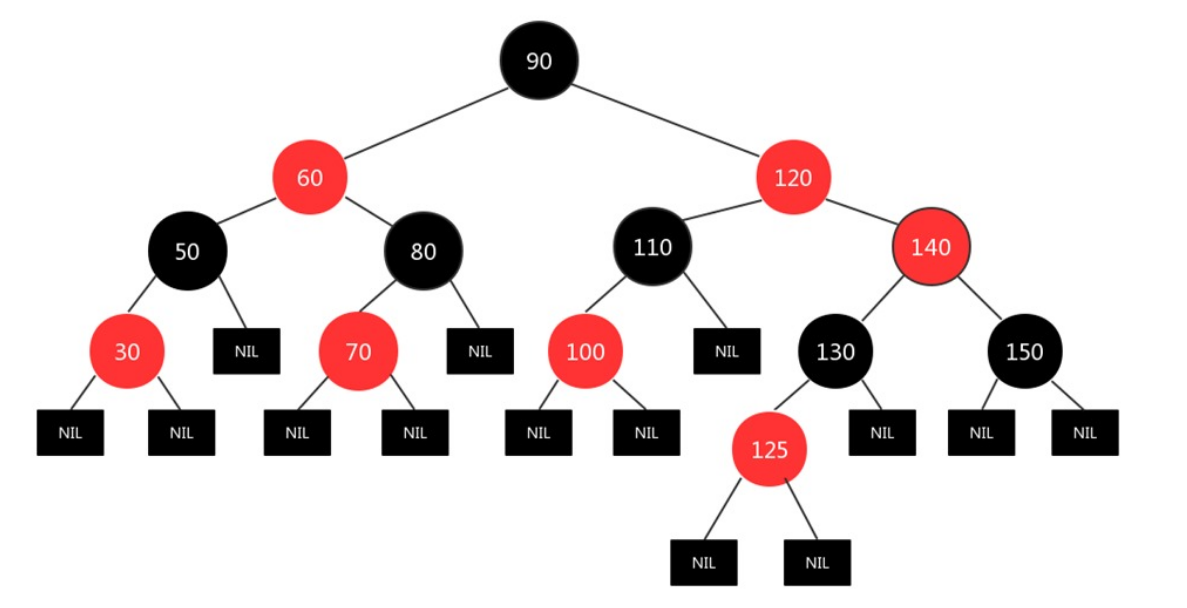

红黑树（Red Black Tree）是一种自平衡二叉查找树，是在计算机科学中用到的一种数据结构，典型的用途是实现关联数组。

为什么有了AVL树，又来了个红黑树呢？那必定红黑树一定有比起AVL树更加优势的地方。可以说,"AVL树是一位大佬设想,那么红黑树一定是出自一位天才的手笔。"

红黑树规则:
①每个结点不是红色就是黑色。
②根节点一定是黑色。
③不能出现连续的红色结点。
④对于每个结点到后代结点的简单路径上，都含有相同的黑色结点。

红黑树没有像AVL树那么严格地控制平衡(左右子树高度差不超过1)，它是一种接近平衡的搜索二叉树。

红黑树规则的核心: 确保最长路径的结点数不超过最短路径节点数的2倍。

(2)翻转那些事儿

条件检测:

红黑树插入结点的情况，其实可以分为两大类:

①cur(新增结点)红 parent红 grandparent黑 uncle红

②cur(新增结点)红 paren红 grandparent黑 uncle不存在或者存在且为黑。

由此红黑树插入的关键为：uncle结点。

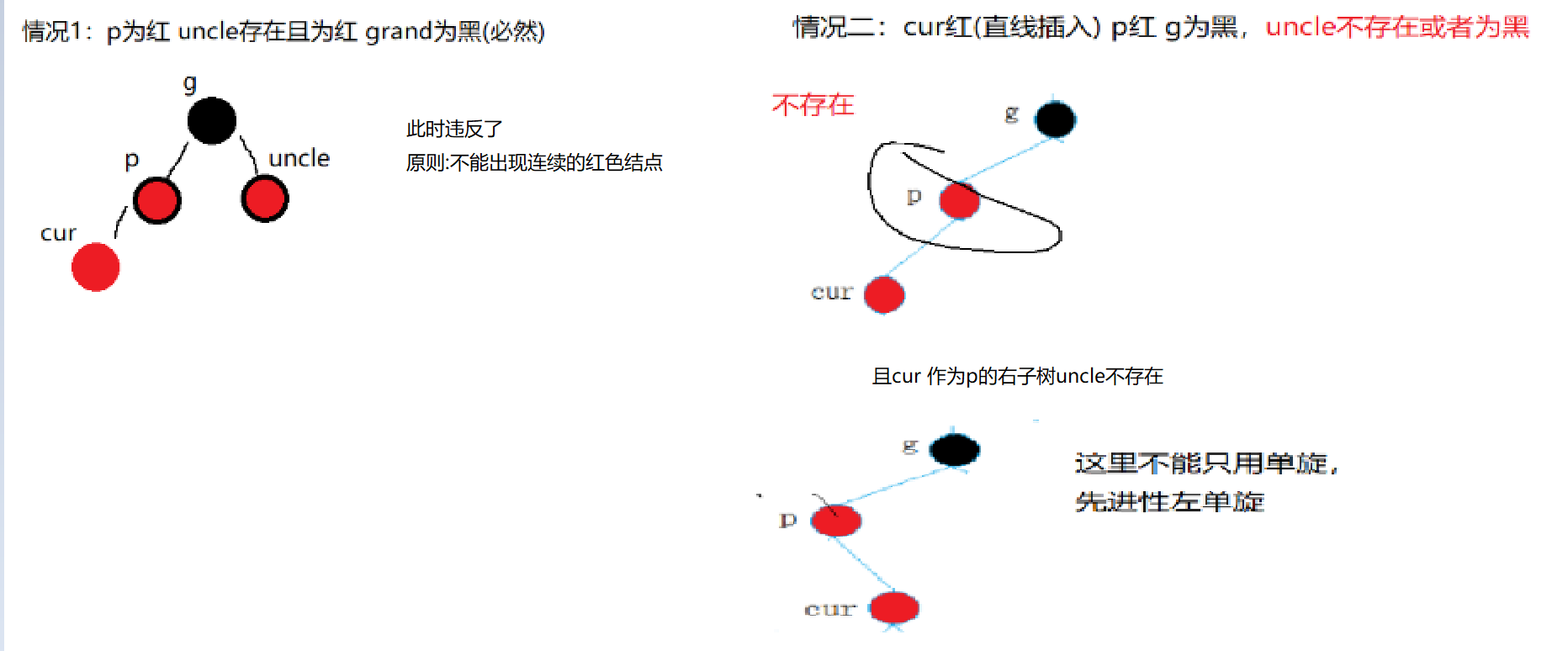

下面来看看这两种情况的对应图:

因为牵涉到翻转，正好我们也在AVL树那一小结写过，直接CV一份~


void RotateL(Node* parent)
{
    Node* subR = parent->_right;
    Node* subRL = subR->_left;

    parent->_right = subRL;
    if (subRL)
        subRL->_parent = parent;

    Node* ppNode = parent->_parent;
    parent->_parent = subR;
    subR->_right = parent;

    if (root== nullptr)
    {
        root = subR;
        subR->_parent = nullptr;
    }
    else
    {
        if (ppNode->_left == parent)
        {
            ppNode->_left = subR;
        }
        else
        {
            ppNode->_right = subR;
        }
        subR->_parent = ppNode;
    }

    subR->_bf = parent->_bf = 0;
}



void RotateR(Node* parent)
{
    Node* subL = parent->_left;
    Node* subLR = subL->_right;

    parent->_left = subLR;
    if (subLR)
    {
        //subLR 如果不为空才需要 连接parent
        subLR->_parent = parent;
    }

    //连接诶父节点
    Node* ppNode = parent->_parent;
    subL->_right = parent;
    parent->_parent = subL;

    if (root == nullptr)
    {
        subL = root;
        subL->_parent == nullptr;
    }
    else
    {
        if (ppNode->_left == parent)
        {
            ppNode->_left = subL;
        }
        else
        {
            ppNode->_right = subL;
        }
        subL->_parent = ppNode;
    }
    //更新平衡因子
    subL->_bf = parent->_bf = 0;
}

红黑树结点结构;


enum Color
{
    RED,
    BLACK
};

template<class K, class V>
struct RBTreeNode
{
    std::pair<K, V> _kv;
    RBTreeNode<K, V>* _left = nullptr;
    RBTreeNode<K, V>* _right = nullptr;
    RBTreeNode<K, V>* _parent = nullptr;
    Color _color = RED;

    RBTreeNode(const std::pair<K, V>& kv)
        :_kv(kv)
    {}
};

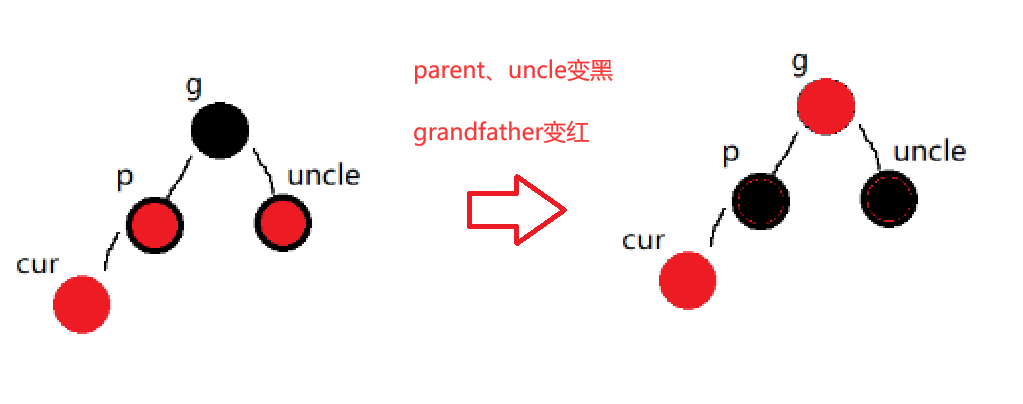

uncle存在且为红:

我们让 parent 与 uncle同时变黑并且 grandparent变为红色。

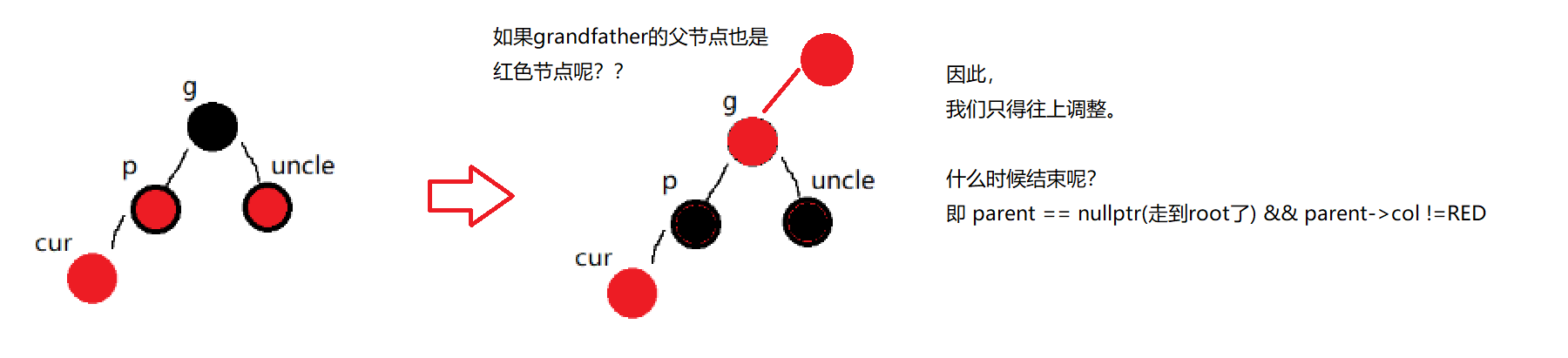

就结束了吗？当然不是！


bool Insert(const std::pair<K,V>& kv)
{
    //..
    Node* cur = new Node(kv);
    Node* parent = cur->_parent;

    while (parent &&parent->_color!= RED)
    {
        Node* grandfather = parent->_parent;
        //找到uncle节点
        Node* uncle = nullptr;
        if (grandfather->_left == parent)
        {
            uncle = grandfather->_right;
            //1.uncle存在且为红
            if (uncle && uncle->_color == RED)
            {
                //着色
                uncle->_color = parent->_color = BLACK;
                grandfather->_color = RED;
                //继续向上调整
                cur = grandfather;
                parent = cur->_parent;
            }
             //......
        }
        else
        {
            uncle = grandfather->_left;
            //1.uncle存在且为红
            if (uncle && uncle->_color == RED)
            {
                //着色
                uncle->_color = parent->_color = BLACK;
                grandfather->_color = RED;
                //继续调整
                cur = grandfather;
                parent = cur->_parent;
            }
            //......
        }
    }

}

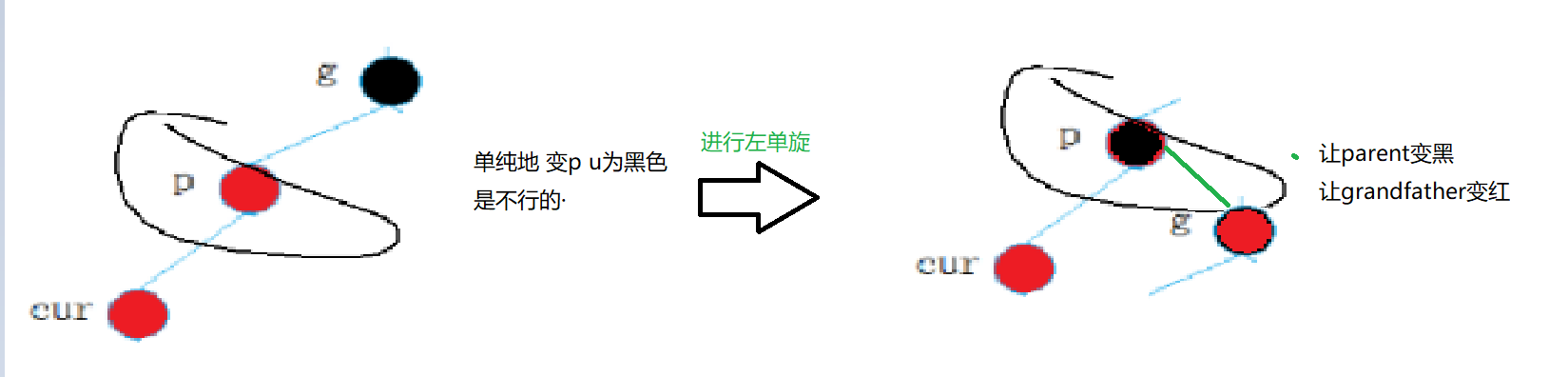

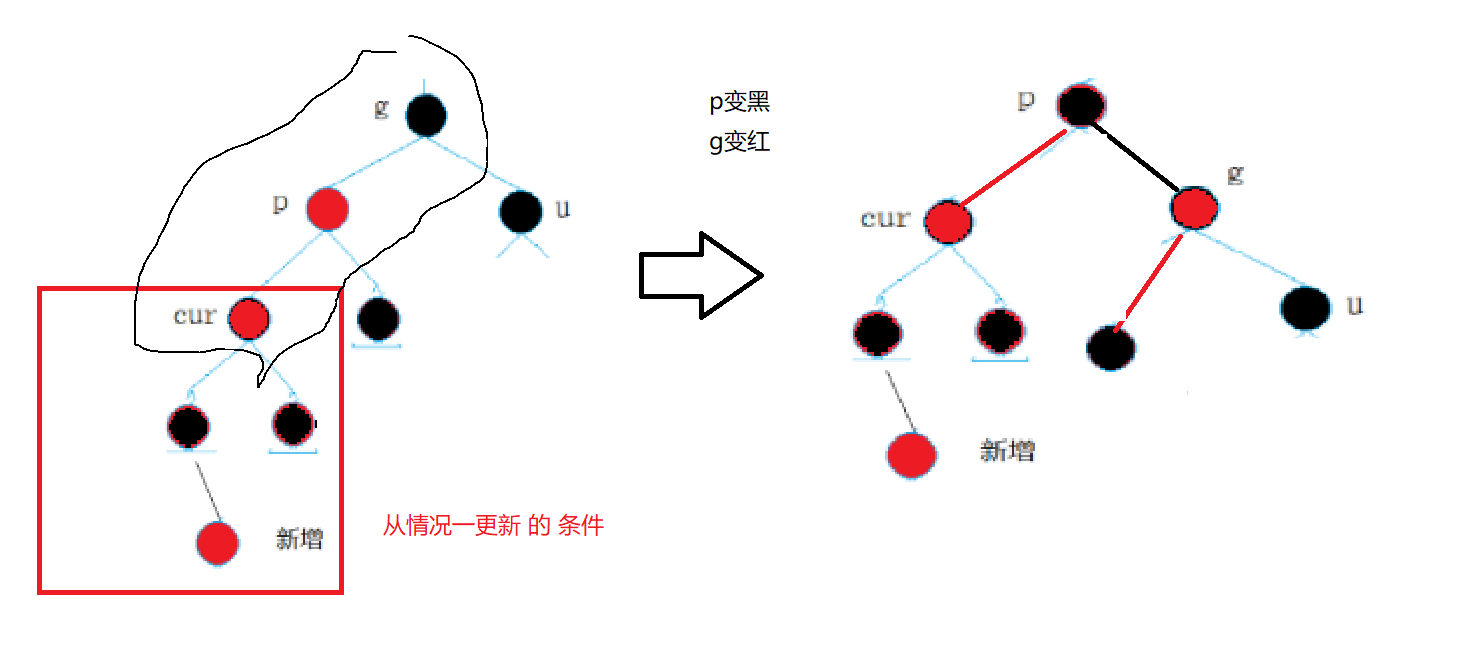

uncle不存在或者uncle存在且为黑(cur为直线):

我们让 parent变黑 grandfather变红


//uncle = grandfather->_right;
//uncle不存在或者存在且为黑
//parent在左  uncle在右  左子树
if (cur == parent->_left)
{
    RotateR(grandfather);
    //着色
    grandfather->_color = RED;
    parent->_color = BLACK;
}

//uncle = grandfather->_left;
//uncle不存在或者存在且为黑
//parent在右  uncle在左 右子树
if (cur == parent->_right)
{
    RotateL(grandfather);
    grandfather->_color = RED;
    parent->_color = BLACK;
}

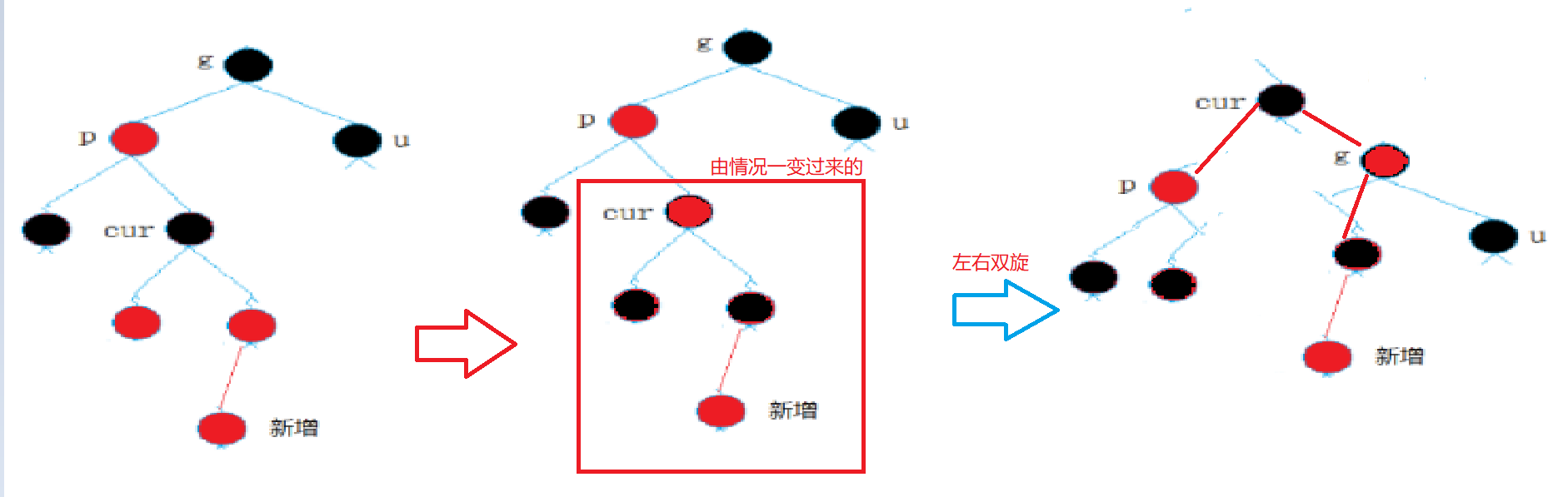

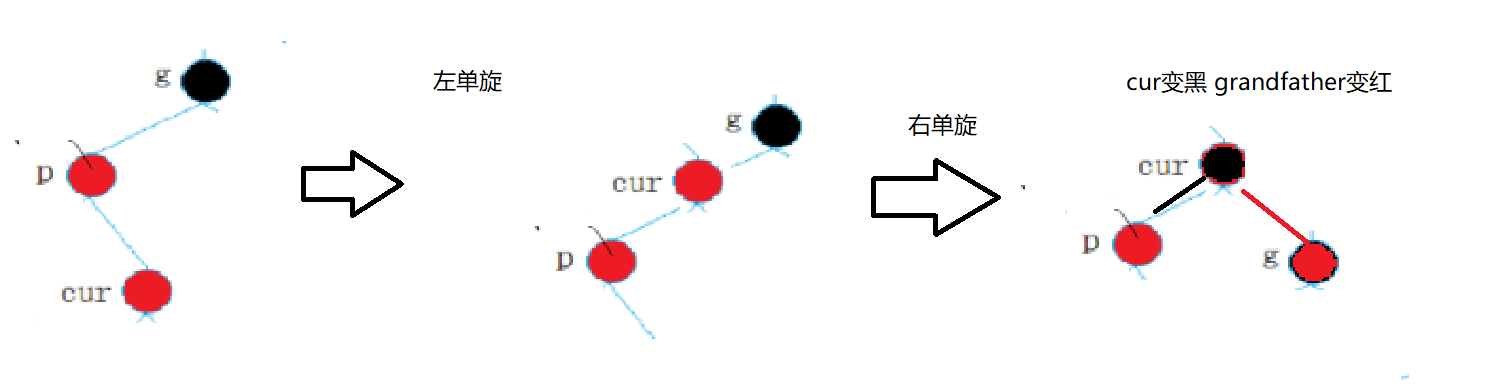

uncle不存在或者uncle存在且为黑色(折线)

进一步复杂的情况，不单单是用单旋搞定。

我们将cur变黑，grandfather变红


//uncle = grandfather->_right;
else{
    RotateL(parent);
    RotateR(grandfather);
    grandfather->_color = RED;
    cur->_color = BLACK;
}
//uncle = grandfather->_left;
//cur == parent->_left
else{
    RotateR(parent);
    RotateL(grandfather);
    grandfather->_color = RED;
    cur->_color = BLACK;
}
