多网卡下网络配置#

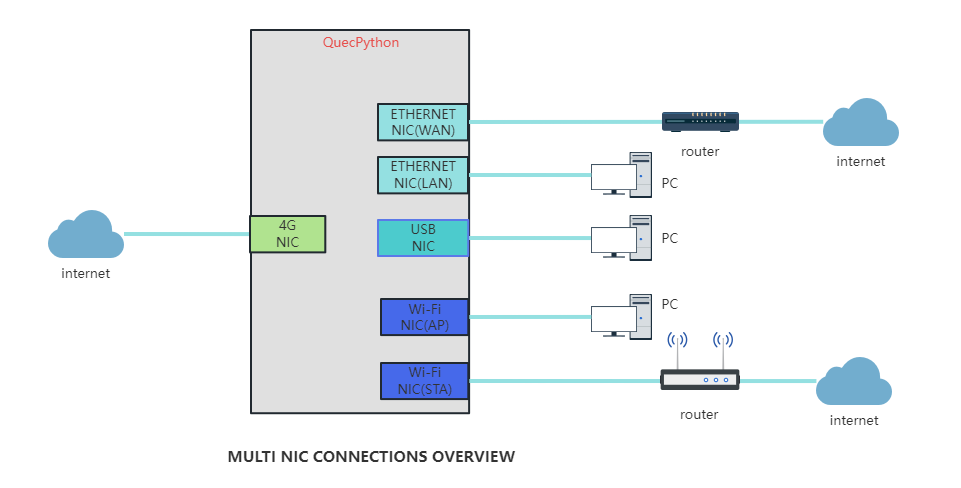

如下图所示，模块集成了多种网卡设备，不同的网卡配置不同的工作模式，提供了不同的网络服务。其中可以通过 4G 网卡、Wi-Fi 网卡 AP 模式、以太网终端模式（ WAN ）访问外部网络，Wi-Fi 网卡 STATION 模式、以太网网关模式（ LAN ）、USB 网卡均提供了局域网络，那么该如何选择网卡使用，以及如何配置网络转发，按照自己想要的方式进行网络通信？

针对多网卡使用情况下，QuecPython 提供如下两种方式进行操作。

指定网卡数据发送

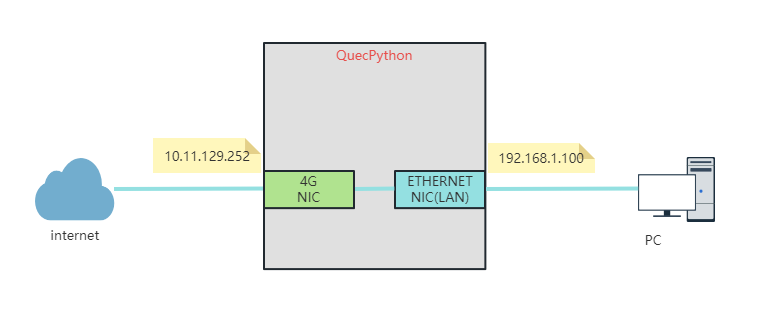

多网卡情况下，当进行网络通信时，无法确定走哪个网卡进行发出，但是有时网络服务在不同的局域网内，需要从指定网卡发出，此时可以通过标准的socket接口，通过 bind 网卡的 ip，来固定 tcp/udp 通信从哪个网口发出。如下图所示，当绑定10.11.129.252时走4G网卡交互，当绑定192.168.1.100时走以太网卡交互。

网卡转发配置

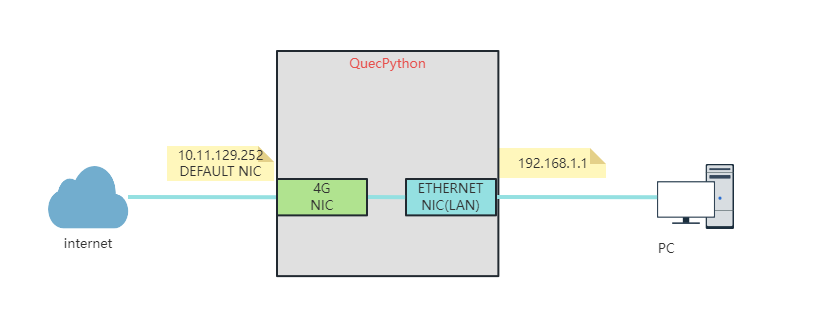

使用提供的默认网卡配置接口set_default_NIC(ip)，当配置默认网卡后，将该网卡作为对外访问网络网卡，启用 NAT 功能，对其他网卡数据进行转发。如下图所示，使用nic.set_default_NIC('10.11.129.252')配置立即生效，然后会对来自以太网卡的非本机数据从 4G 网卡转发处理。

默认网卡接口开出，主要由用户维护默认网卡，便于切换网络转发。
其中 4G 网卡第一路固定配置为默认网卡，第一路拨号成功后会触发重新配置成默认网卡。目前使用场景基本都是4G网卡作为默认网卡对外转发，防止用户使用的不确定性，导致网络不可用，为了网络可靠性增加此操作。

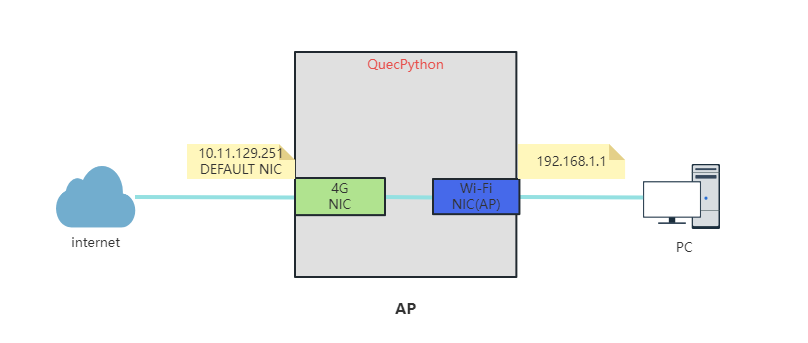

Wi-Fi（AP）-> LTE（单路）#

在 Wi-Fi 网卡和蜂窝无线网卡（LTE）同时存在时，通过 Wi-Fi 网络使用 4G 网络连通外网，该如何配置，工作方式见下图：

对于多种网卡，配置转发关系，当前 QuecPython 尚未提供复杂详细的路由表转发配置功能，我们只需要配置默认网卡即可。再多的网卡，也只有唯一的一个默认网卡，通过默认网卡配置，都会从默认网卡进行 NAT 转发。

示例代码如下展示：


# 此处展示只是配置转发方向，具体 Wi-Fi 网卡初始化配置请参考 Wi-Fi 网卡应用指导章节。
# nic 指具体网卡的网卡对象，当前我们默认网卡配置接口在具体网卡功能内部，后续会作为基础接口放置在网络配置模块下。

nic.set_default_NIC('10.11.129.251')

# 此时 AP 网络下的终端设备可以通过 LTE 连接外部网络

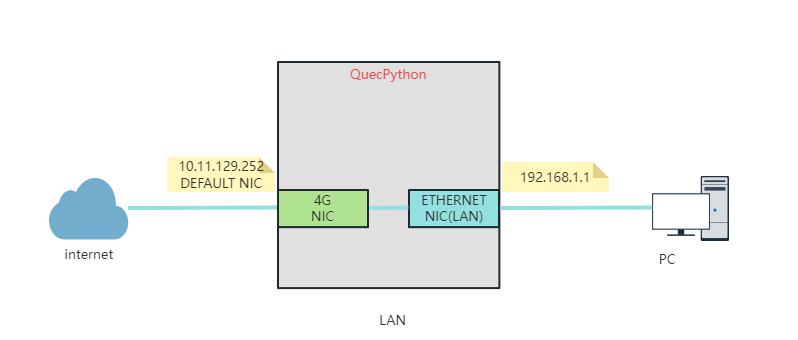

Ethernet（LAN）-> LTE（单路）#

在以太网卡和蜂窝无线网卡（LTE）同时存在时，通过以太网络使用 4G 网络连通外网，该如何配置，工作方式见下图：

示例代码如下展示：


# 此处展示只是配置转发方向，具体以太网卡初始化配置请参考以太网卡应用指导章节 。
# nic 指具体网卡的网卡对象，当前我们默认网卡配置接口在具体网卡功能内部，后续会作为基础接口放置在网络配置模块下。

nic.set_default_NIC('10.11.129.252')

# 此时 LAN 网络下的终端设备可以通过 LTE 连接外部网络。

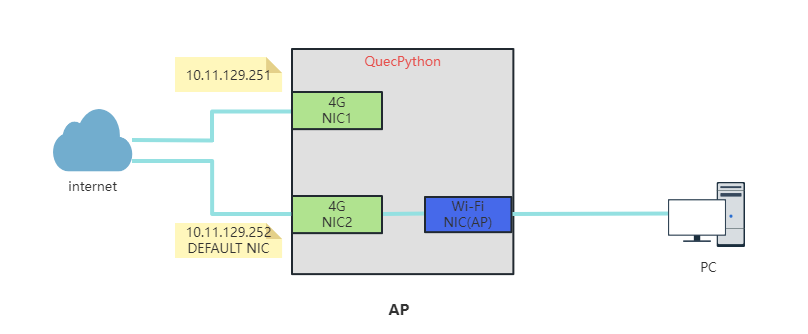

Wi-Fi（AP）-> LTE（多路）#

在 Wi-Fi 网卡和蜂窝无线网卡（LTE）同时存在时，并且 LTE 进行多路拨号，一路为 Wi-Fi 网络提供 LTE 网络服务，一路为模组内部通信，该如何配置？工作方式见下图：

如上图所示，蜂窝无线网卡第一路拨号 ip 为 10.11.129.251 ，第二路拨号 ip 为 10.11.129.252 ，我们使用第一路作为模组内部通信，第二路为 Wi-Fi 网络提供 LTE 网络服务。

第一路作为内部通信网络服务，使用第一路进行 TCP 通信示例代码如下展示：

# 导入usocket模块
import usocket

if __name__ == '__main__':
    # 创建一个socket实例
    sock = usocket.socket(usocket.AF_INET, usocket.SOCK_STREAM, usocket.TCP_CUSTOMIZE_PORT)
    sock.settimeout(5)
    sock.bind(("10.11.129.251", 0))
    # 解析域名
    sockaddr=usocket.getaddrinfo('python.quectel.com', 80)[0][-1]
    print('start connect')
    # 建立连接
    sock.connect(sockaddr)
    # 向服务端发送消息
    ret=sock.send('GET /NEWS HTTP/1.1\r\nHost: python.quectel.com\r\nAccept-Encoding: deflate\r\nConnection: keep-alive\r\n\r\n')
    print('send %d bytes' % ret)
    #接收服务端消息
    data=sock.recv(1024)
    print('recv %s bytes:' % len(data))
    print(data.decode())

    # 关闭连接
    sock.close()

第二路为 Wi-Fi 网络提供 LTE 网络服务，配置示例代码如下展示：


# 此处展示只是配置转发方向，具体 Wi-Fi 网卡初始化配置请参考 Wi-Fi 网卡应用指导章节。
# nic 指具体的网卡对象，当前我们默认网卡配置接口在具体网卡功能内部，后续会作为基础接口放置在网络配置模块下。

nic.set_default_NIC('10.11.129.252')

# 此时 AP 网络下的终端设备可以通过 LTE 连接外部网络。

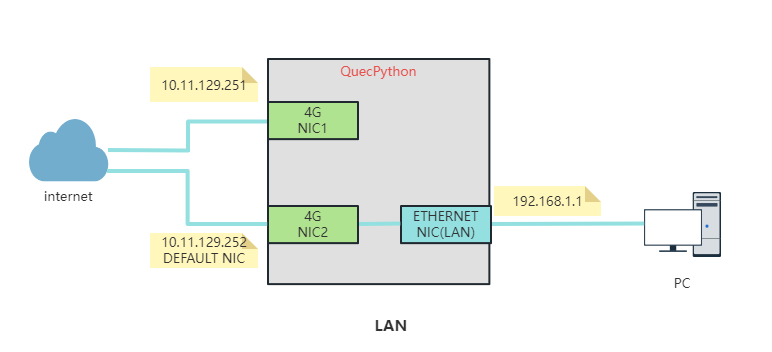

Ethernet（WAN）-> LTE（多路）#

在以太网卡和蜂窝无线网卡（LTE）同时存在时，并且 LTE 进行多路拨号，一路为以太网络提供 LTE 网络服务，一路为模组内部通信，，该如何配置，工作方式见下图：

如上图所示，蜂窝无线网卡第一路拨号 ip 为 10.11.129.251 ，第二路拨号 ip 为 10.11.129.252 ，我们使用第一路作为模组内部通信，第二路为以太网提供 LTE 网络服务。

第一路作为内部通信网络服务，使用第一路进行 TCP 通信示例代码如下展示：

# 导入usocket模块
import usocket

if __name__ == '__main__':
    # 创建一个socket实例
    sock = usocket.socket(usocket.AF_INET, usocket.SOCK_STREAM, usocket.TCP_CUSTOMIZE_PORT)
    sock.settimeout(5)
    sock.bind(("10.11.129.251", 0))
    # 解析域名
    sockaddr=usocket.getaddrinfo('python.quectel.com', 80)[0][-1]
    print('start connect')
    # 建立连接
    sock.connect(sockaddr)
    # 向服务端发送消息
    ret=sock.send('GET /NEWS HTTP/1.1\r\nHost: python.quectel.com\r\nAccept-Encoding: deflate\r\nConnection: keep-alive\r\n\r\n')
    print('send %d bytes' % ret)
    #接收服务端消息
    data=sock.recv(1024)
    print('recv %s bytes:' % len(data))
    print(data.decode())

    # 关闭连接
    sock.close()

第二路为以太网络提供 LTE 网络服务，配置示例代码如下展示：


# 此处展示只是配置转发方向，具体以太网卡初始化配置请参考以太网卡应用指导章节。
# nic 指具体网卡的网卡对象，当前我们默认网卡配置接口在具体网卡功能内部，后续会作为基础接口放置在网络配置模块下。

nic.set_default_NIC('10.11.129.252')

# 此时 WAN 网络下的终端设备可以通过 LTE 连接外部网络。
