ASR平台dump的抓取和分析流程

1.抓log工具选择

• 模组底层日志有debug log、ap log和cp log等

• debug log用模组debug口输出，展锐平台会对log进行加密，需要用原厂工具解密，其他平台可用串口工具输出

• 展锐平台抓取ap log和cp log需要用到不同的工具，抓取ap log用抓cooltools，cp log用ArmTracer

• ASR平台抓取ap log和cp log都用CATStudio

• 高通平台抓取ap log和cp log都用Qwinlog

因此我们选择CATStudio工具来抓取模组的log信息

2.CATStudio工具的配置

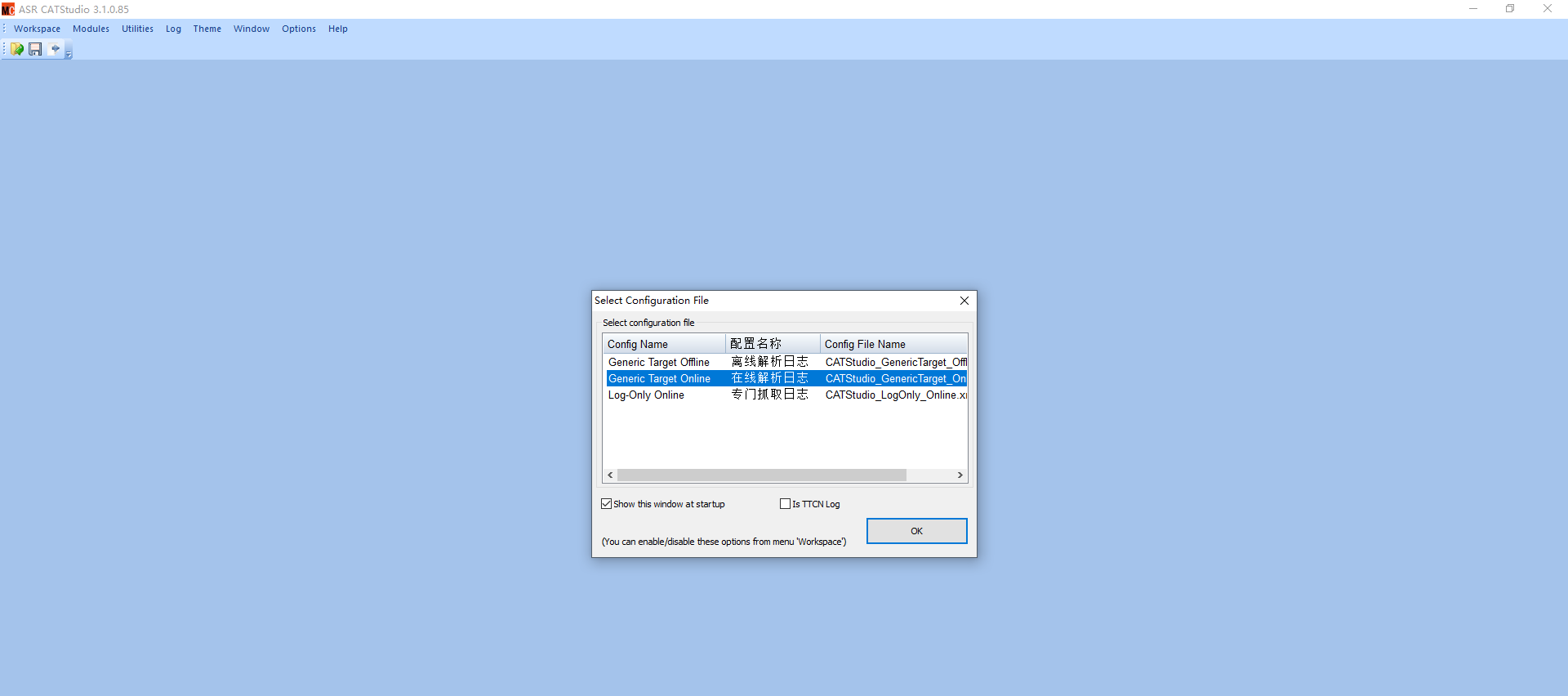

选择在线解析日志

设置Device Communication

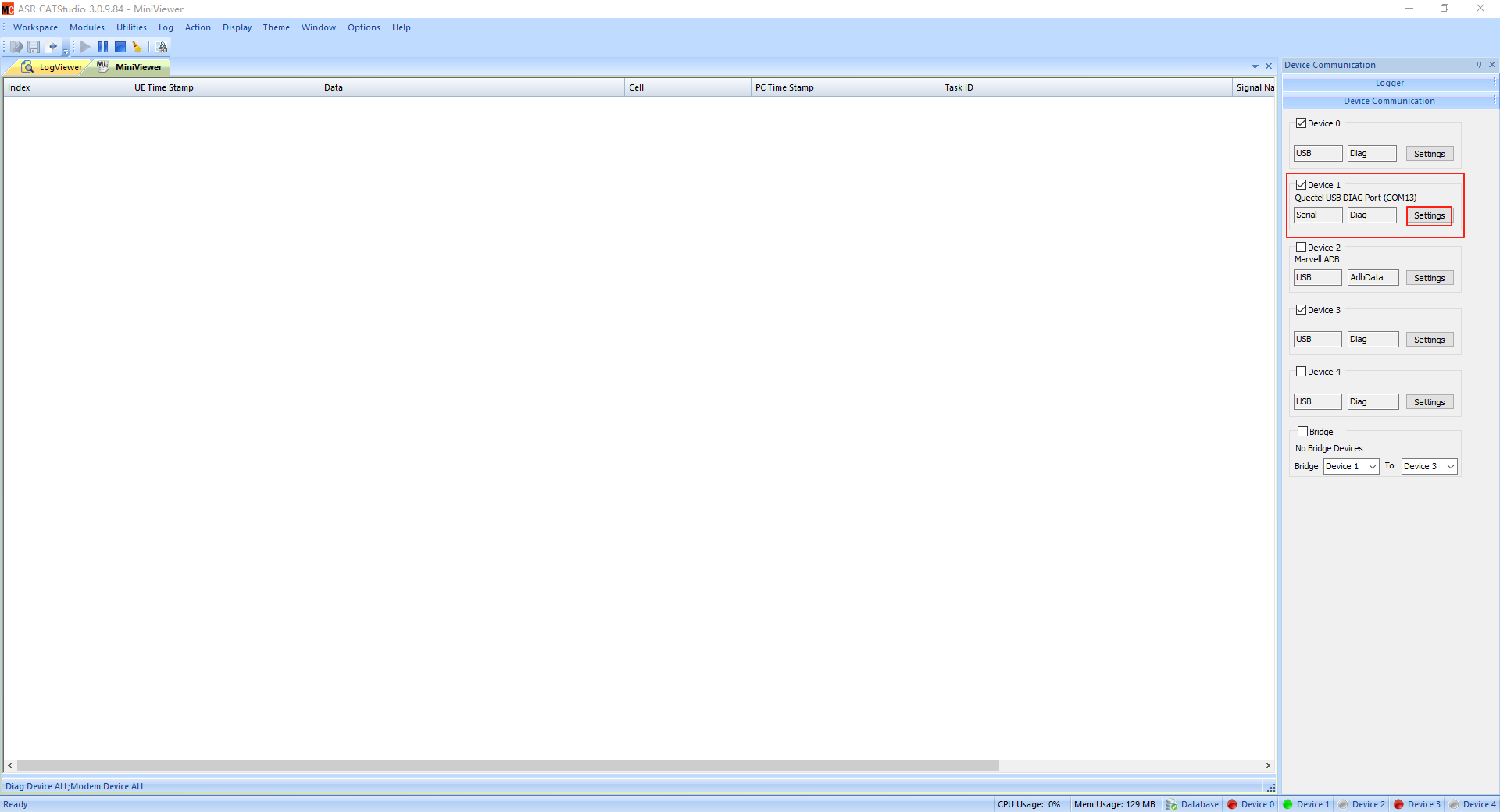

(1)点击Device1的"Setting"

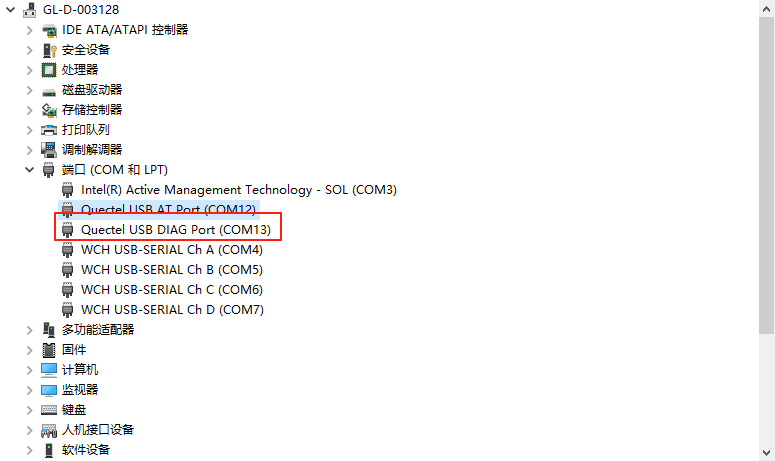

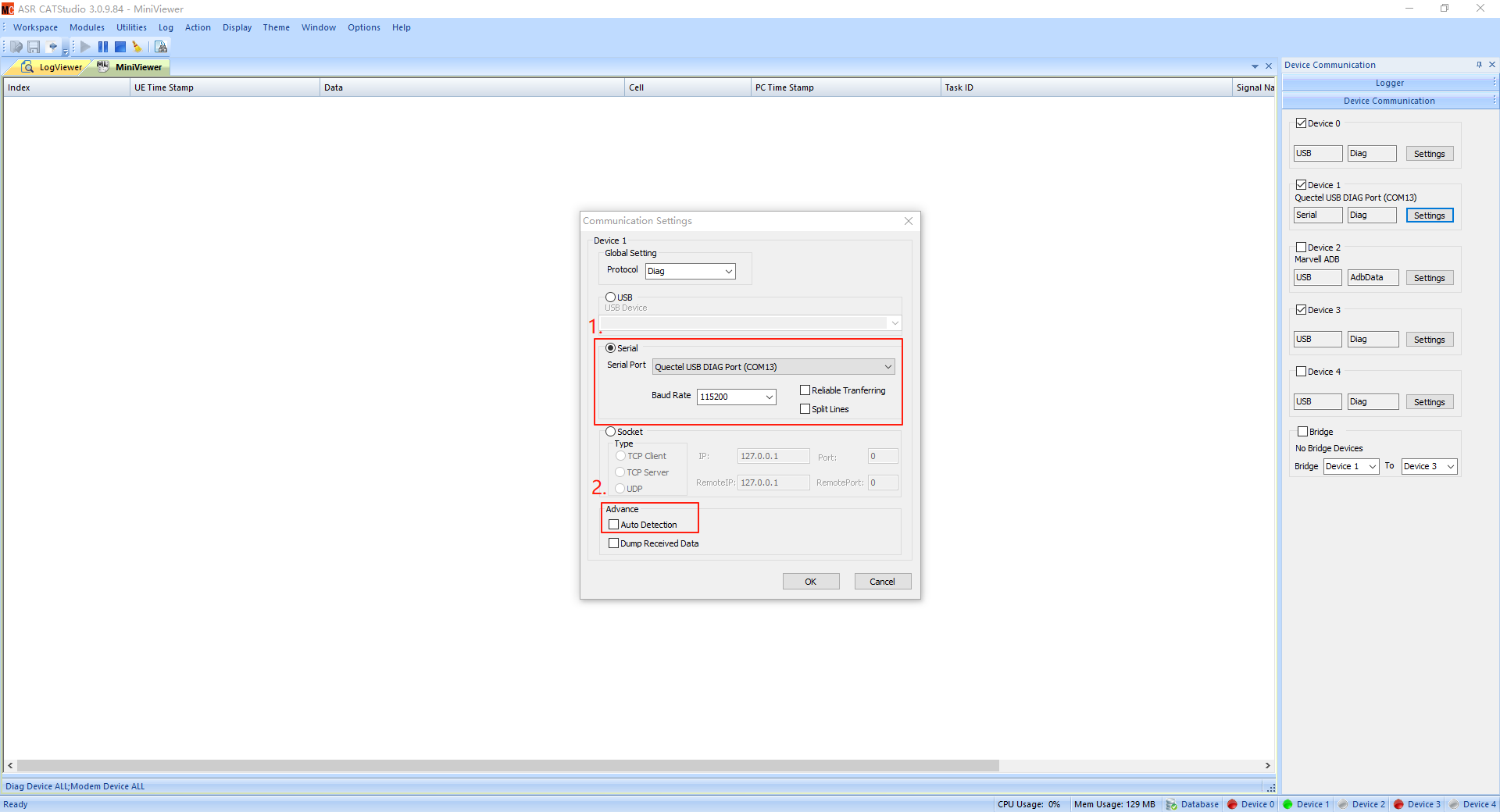

(2)选择"Serial"，配置"Serial Port"为对应的DIAG口，并将"Auto Detection"选项取消勾选

3.检查设备连接状态

绿色表示连接成功、红色表示连接失败、灰色表示"Device"未选择

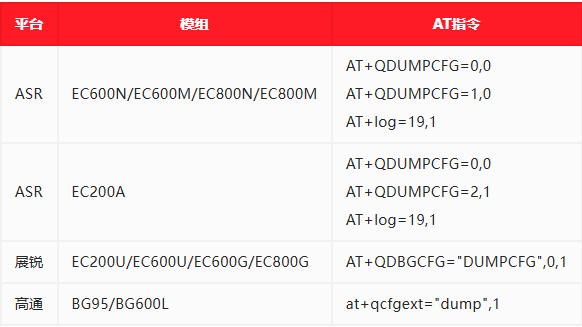

3.设置相关AT指令

4.运行脚本复现问题

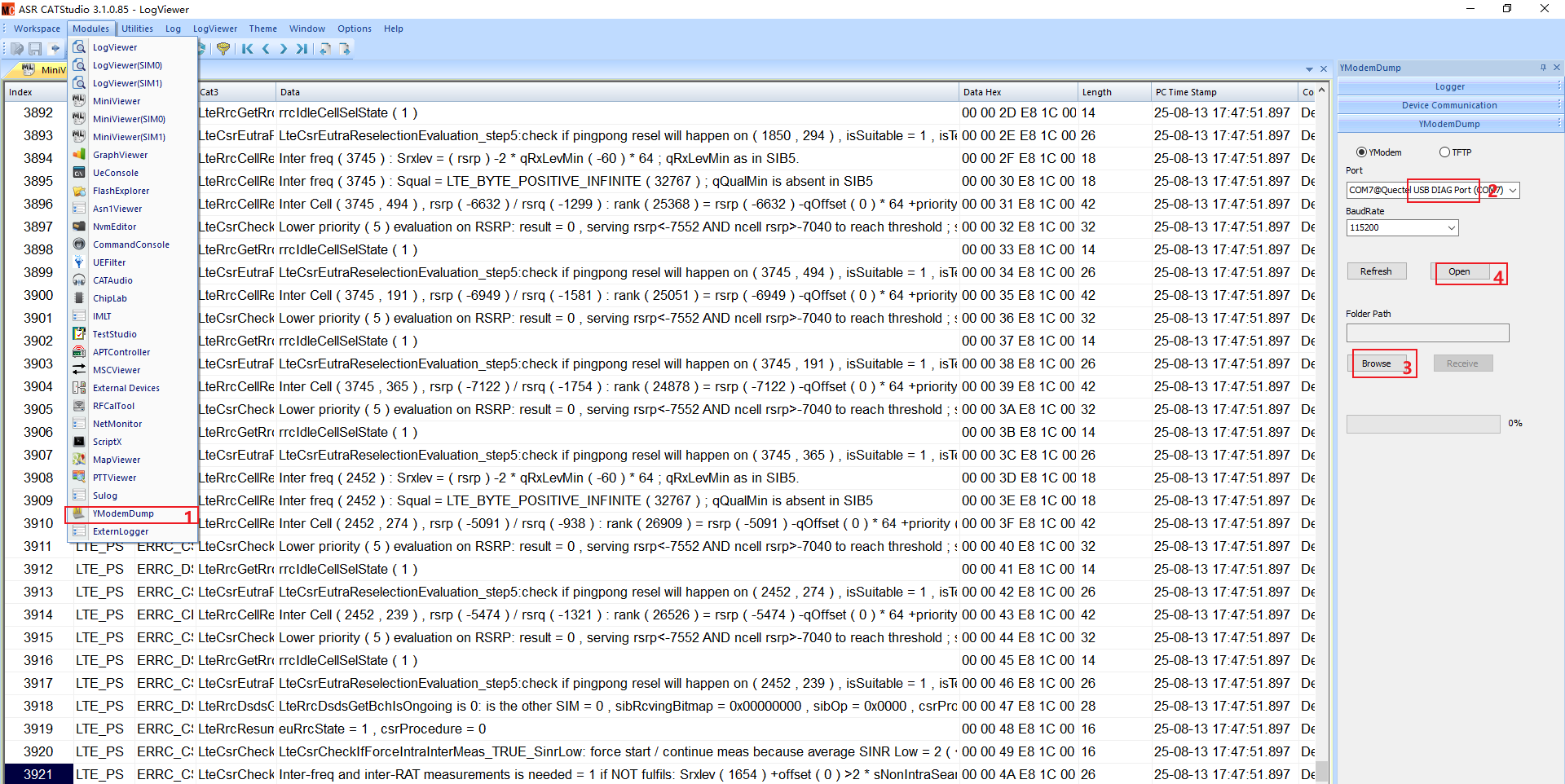

5.导出log

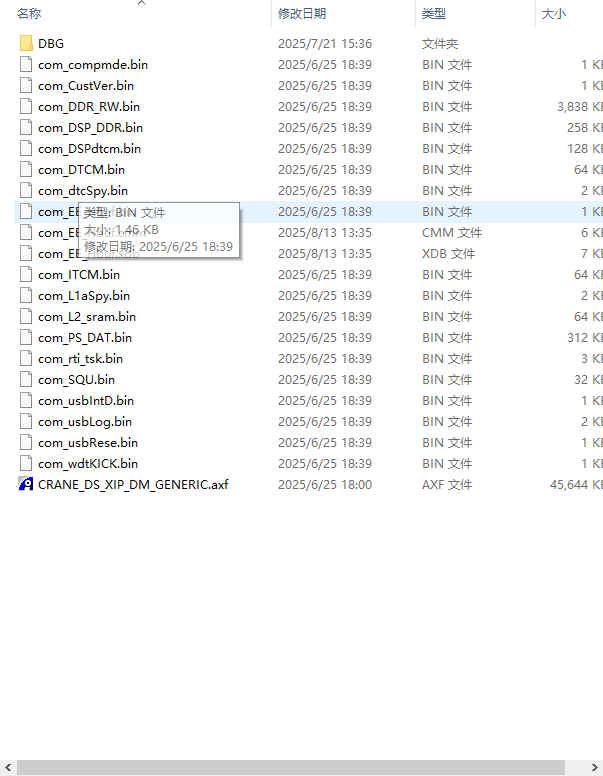

6.将固件的DBG文件放到导出的log文件夹中，再把该文件夹复制到T32文件路径下命名为dump

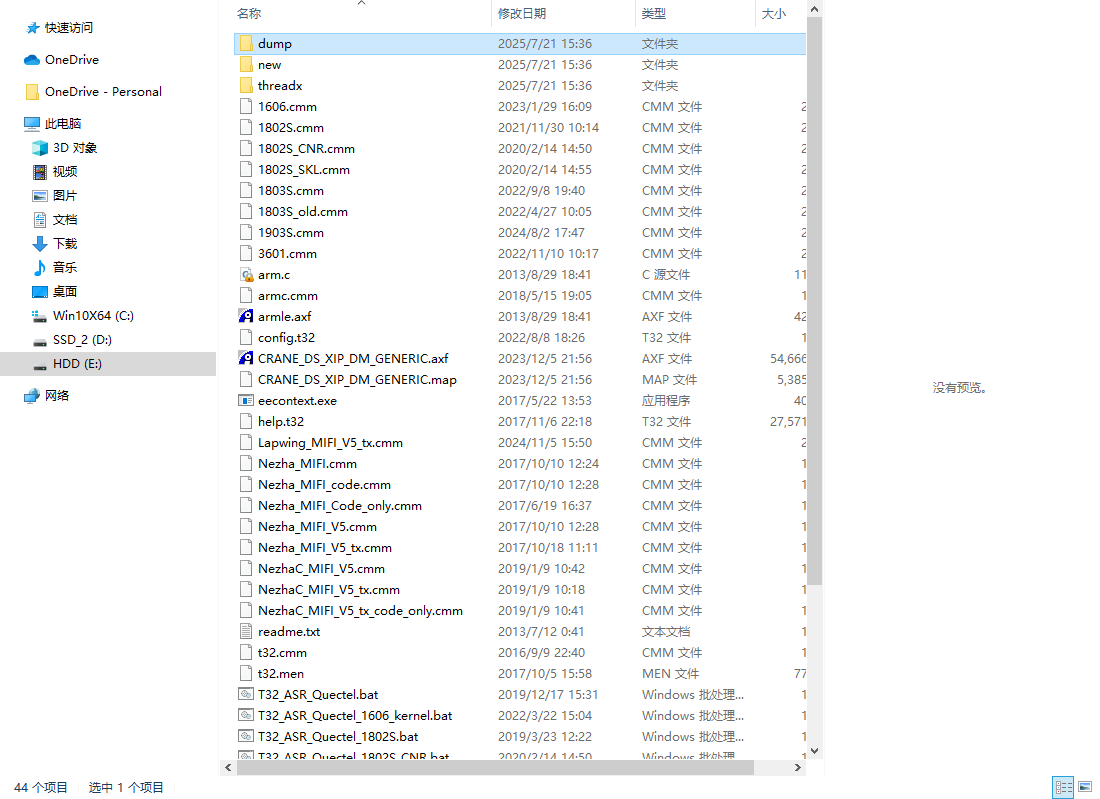

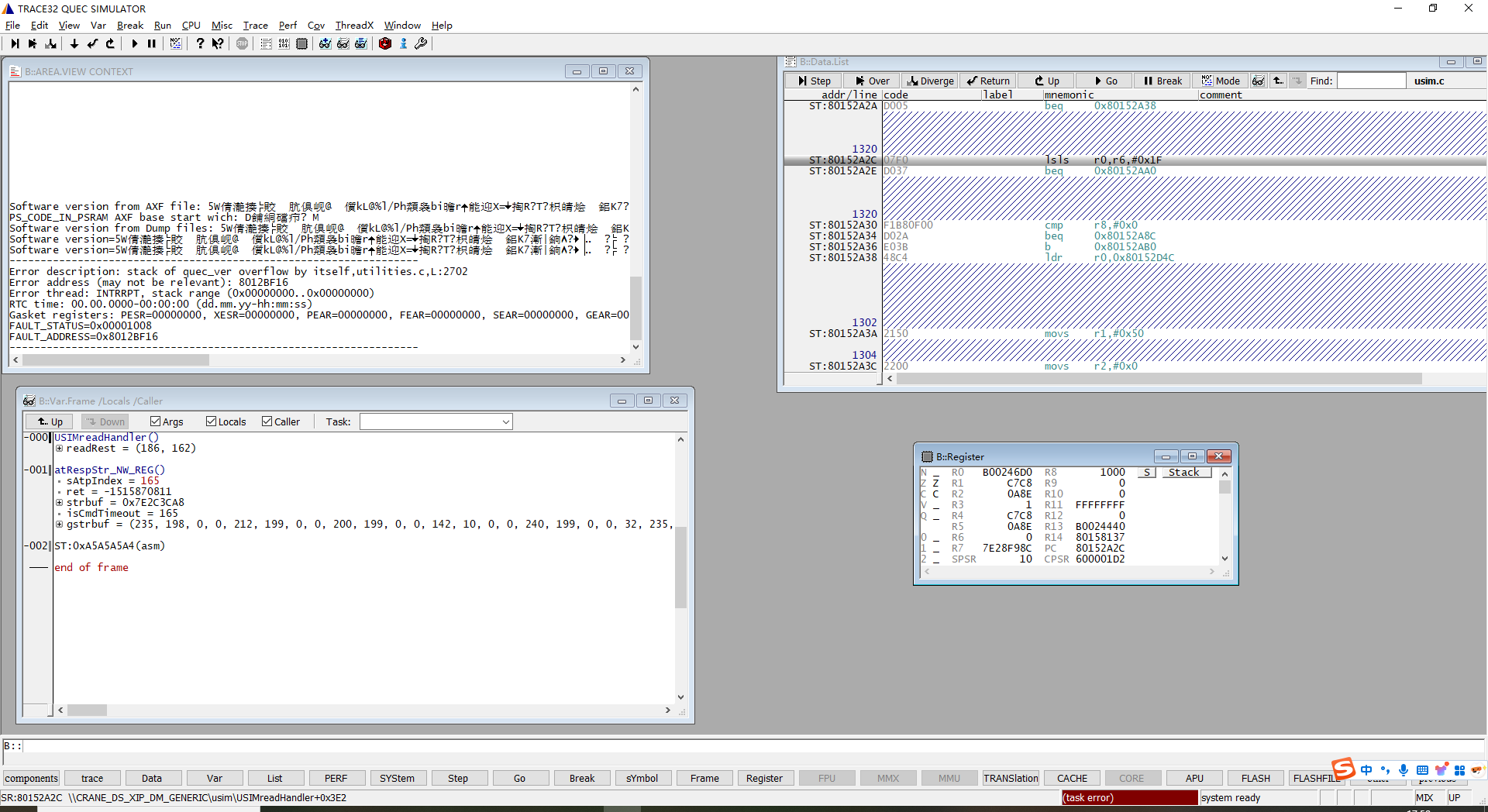

7.根据对应的型号双击运行对应的文件即可生成dump的信息
