STM32学习笔记三（基于标准库）

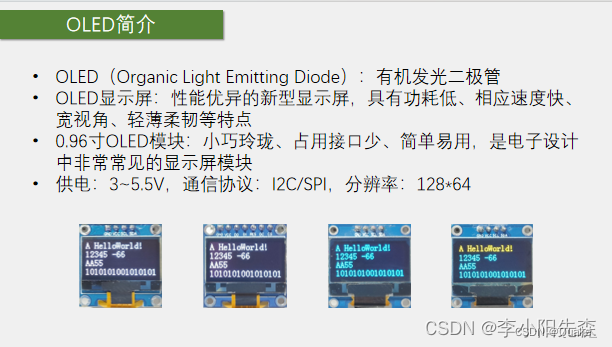

一、0.96寸OLED显示屏及调试

二、常用函数

函数	解释
OLED_Init();	初始化函数
OLED_Clear();	清屏
OLED_Showchar(1,2,'A')	第1行，第2列，显示字符‘A’
OLED_ShowString(1,3,"Hello World!")	第1行，第3列，显示字符串“Hello World!”
OLE_ShowNum(2,1,12345,5)	第2行，第3列，显示十进制数字12345，显示数字长度为5，若显示长度为4，则只会显示1234，长度范围：1~10
OLE_ShowSignedNum(2,7,-45,2)	第2行，第7列，显示有符号十进制数字-45，显示数字长度为2，长度范围：1~10
OLE_ShowHexNum(3,1,0xABCD,4)	第3行，第1列，显示十六进制数字ABCD，长度范围：1~8
OLE_ShowBinNum(4,1,0xDCBA,4)	第4行，第1列，显示十六进制数字DCBA，长度范围：1~8

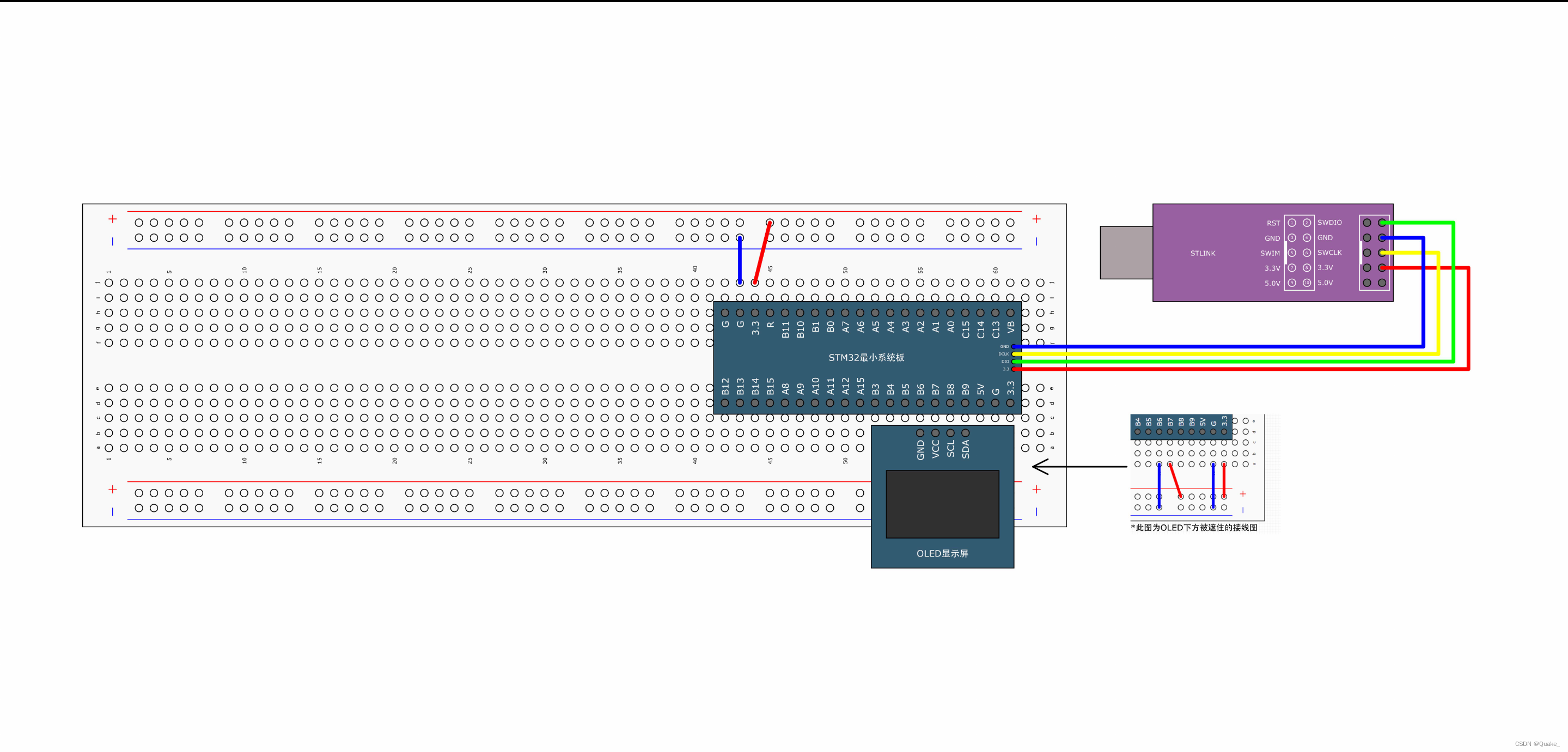

硬件接线图：

1.OLED的GND和VCC需要接电源的负极和正极

2.SCL(时钟线连接PB8)    SDA(数据线连接PB9)

int main()
{

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);//使用GPIOB端口

    GPIO_InitTypeDef GPIO_InitStructure;     //建立GPIO的结构体，用于储存GPIO_InitStructure的 配置信息（mode模式 pin端口 speed速度 ）
	GPIO_InitStructure.GPIO_Mode =GPIO_Mode_Out_PP;// 通用推挽输出
 	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_8|GPIO_Pin_9; //选择GPIOB 8和9脚
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;//串口速度

    GPIO_Init(GPIOB,&GPIO_InitStructure);  //GPIO_B配置完成

}

三、OLED的相关函数

OLED的相关使用函数，常用函数中可了解

#include "stm32f10x.h"
#include "OLED_Font.h"

/*需要更改的只有'引脚配置'和'引脚初始化'*/


/*引脚配置， 选择的是你硬件电路把SCL和SDA这两个引脚接在了哪两个端口*/
#define OLED_W_SCL(x)		GPIO_WriteBit(GPIOB, GPIO_Pin_8, (BitAction)(x))
#define OLED_W_SDA(x)		GPIO_WriteBit(GPIOB, GPIO_Pin_9, (BitAction)(x))

/*引脚初始化*/
void OLED_I2C_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; //开漏输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
 	GPIO_Init(GPIOB, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
 	GPIO_Init(GPIOB, &GPIO_InitStructure);

	OLED_W_SCL(1);
	OLED_W_SDA(1);
}

//下面为  I2C通信的基本时序   和后面OLED用户调用的代码

/**
  * @brief  I2C开始
  * @param  无
  * @retval 无
  */
void OLED_I2C_Start(void)
{
	OLED_W_SDA(1);
	OLED_W_SCL(1);
	OLED_W_SDA(0);
	OLED_W_SCL(0);
}

/**
  * @brief  I2C停止
  * @param  无
  * @retval 无
  */
void OLED_I2C_Stop(void)
{
	OLED_W_SDA(0);
	OLED_W_SCL(1);
	OLED_W_SDA(1);
}

/**
  * @brief  I2C发送一个字节
  * @param  Byte 要发送的一个字节
  * @retval 无
  */
void OLED_I2C_SendByte(uint8_t Byte)
{
	uint8_t i;
	for (i = 0; i < 8; i++)
	{
		OLED_W_SDA(Byte & (0x80 >> i));
		OLED_W_SCL(1);
		OLED_W_SCL(0);
	}
	OLED_W_SCL(1);	//额外的一个时钟，不处理应答信号
	OLED_W_SCL(0);
}

/**
  * @brief  OLED写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void OLED_WriteCommand(uint8_t Command)
{
	OLED_I2C_Start();
	OLED_I2C_SendByte(0x78);		//从机地址
	OLED_I2C_SendByte(0x00);		//写命令
	OLED_I2C_SendByte(Command);
	OLED_I2C_Stop();
}

/**
  * @brief  OLED写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void OLED_WriteData(uint8_t Data)
{
	OLED_I2C_Start();
	OLED_I2C_SendByte(0x78);		//从机地址
	OLED_I2C_SendByte(0x40);		//写数据
	OLED_I2C_SendByte(Data);
	OLED_I2C_Stop();
}

/**
  * @brief  OLED设置光标位置
  * @param  Y 以左上角为原点，向下方向的坐标，范围：0~7
  * @param  X 以左上角为原点，向右方向的坐标，范围：0~127
  * @retval 无
  */
void OLED_SetCursor(uint8_t Y, uint8_t X)
{
	OLED_WriteCommand(0xB0 | Y);					//设置Y位置
	OLED_WriteCommand(0x10 | ((X & 0xF0) >> 4));	//设置X位置高4位
	OLED_WriteCommand(0x00 | (X & 0x0F));			//设置X位置低4位
}

/**
  * @brief  OLED清屏
  * @param  无
  * @retval 无
  */
void OLED_Clear(void)
{
	uint8_t i, j;
	for (j = 0; j < 8; j++)
	{
		OLED_SetCursor(j, 0);
		for(i = 0; i < 128; i++)
		{
			OLED_WriteData(0x00);
		}
	}
}

/**
  * @brief  OLED显示一个字符
  * @param  Line 行位置，范围：1~4
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的一个字符，范围：ASCII可见字符
  * @retval 无
  */
voi
