FIFO使用中需要注意的若干问题

文章目录

FIFO使用中需要注意的若干问题
前言
场景1：包数据FIFO设计之冗余法
场景2、FIFO数据传输之流控
VIVADO FIFO ip核使用
总结

前言

场景1：包数据FIFO设计之冗余法

场景：类似图像、文字等码流数据是不需要重复被访问的，因此使用FIFO进行缓存（如果需要被存储，一般不会放在FPGA内部）。此时，FIFO的数据消失性对设计没有影响。但是对于fifo来说，如果时钟频率提高，需要满足建立和保持时间，那么就需要对fifo接口进行缓存，以截断前、后组合逻辑布线延迟和FIFO接口时序之间的相互影响。写时序因为数据和写使能是同步输入给FIFO的，所以没有影响，但是，读时序，读出数据就会延迟3个时钟周期，如下图所示

FIFO数据消失性：读了数据就没有了，或者理解为指针指向变了，数据虽然有，但是下次读取的时候，数据其实是读不到的。

FIFO接口缓存

读时序的读出数据延迟三个时钟周期
FIFO数据有两种，定长读取，非定长读取。

对于数据包来说，会有影响。对于一般数据来说，无所谓，非空即读就行，但是数据包是按照包进行处理的。

不定长有两种：

有数据包长度的字节：表示数据长度的位置在第3个字节，读完发现总字节数为5，此时，读出数据因为是延迟了3个时钟周期的，所以，rd_en没有及时撤销，导致多读数据（FIFO数据消失性），下一次读的数据包，就会不完整。
固定字节模式：这种也会发生数据消失，因为不知道数据结尾标志什么时候来，导致多读数据

冗余法：以固定包模式为例
如包数据为 0x11,0x22,…0x33

在数据包尾部增加无效的三个数据（最好不和固定字节模式不同）如在尾部增加后的包如下：
0x11,0x22,…0x33,0x55,0x55,0x55
当读到结束字节0x33时，关闭读使能rd,那么就刚好能规避下一包的数据消失。

场景2、FIFO数据传输之流控

常见的流控机制分为带内流控和带外流控。带外流控流控比较简单，就是需要一根额外的信号线来表示流控信息，如c2b_ready ,1表示可以发送数据，0表示不可以发送数据.如果取名为fc(flow control)，则0表示可以发送数据，1表示停止发送数据。带内流控机制中，流控信息是通过数据通路传输的，没有额外的流控信号线。带内流控在接口模块非常常见，例如是以太MAC的pause帧和PCIe的信用量机制

fifo内的数据量达到或超过cfg_afull_value时，将满信号afull从0跳变成1，即fc信号从0跳变1。上游发送模块感知到fc为1时，则停止发送数据，有可能是1~2周期就停止，有可能是一个整包发送完才停止，根据代码实现才能判断。在fc跳变成1后，fifo需要能够缓存路径上的data以及上游发送模块停止发流之前发出的所有data。这就是fifo的流控机制。

在感知到full时，有两种数据其实还在路上，一个是在路上打拍的数据。另一个是，产生full之后，full还有打拍，上游感知到full并停止发wr_en，这之间的数据。

在这里插入图片描述
数据data和有效信号vld从模块A产生，经过N拍延时，输入到FIFO，FIFO产生将满信号afull，经过M拍延时反馈到模块A，假设模块A接收到afull=1时，立即停止发送数据。假设FIFO深度为fifo_depth，每拍为一个时钟周期

则，我们考虑以下问题：

为了保证FIFO不发生溢出，将满阈值afull_value至少应该设置成多少？
为了充分发挥FIFO的性能，FIFO深度depth应该为多少？

FIFO将满阈值如何设置：

1）当FIFO中的数据为cfg_afull_value时，产生afull=1，

2） Afull=1经过M拍到达模块A，此时FIFO中应该有（cfg_afull_value+M）个数据。

3） Afull=1到达模块A时，模块A立即停止发送数据，此时电路中还存在N拍数据将陆续送到FIFO中，所以最后FIFO中应该为（cfg_afull_value+M+N）个数据，

4）为了保证数据不会溢出，所以应该满足公式fifo_depth>= cfg_afull_value+M+N,因此，将满阈值应该至多为depth_fifo-（M+N）

FIFO深度depth应该为多少：
若fifo_depth过小，afull有效之后，fifo中存储的数据将很快被下游数据读取，而新的数据又无法及时到达FIFO，因此会造成流水气泡，影响电路性能。

假设M=5 ,N=10，假设fifo_depth=20，则cfg_afull_value=5（这里数据量刚好满足fifo_depth= cfg_afull_value+M+N）, 所以在T时刻，fifo中存了5个数据后afull=1会有效，在之后的15个周期内会陆续存入15个数据。假设下游模块B每个周期读取FIFO中的一个数据，因为当FIFO内的数据data_cnt小于5时，afull才会无效（为0），因此在T+15和T+30的之间没写数据（T+15和T+30因为FULL传递需要15个clk），下游电路B只能读5个数据，因此会造成数据断流，影响电路性能。

在这里插入图片描述
为保证电路性能，在T+15到T+30这个时间段内应该有15个数据可读，因此cfg_afull_value应该不小于15（M+N）。所以FIFO深度应该不小于2*（M+N）

M：反压回去和对端采集到之间的clk周期。比如时序逻辑直接延迟一拍反压到，则M为1。

N：对端数据到FIFO，fifo需要几拍才能采集到

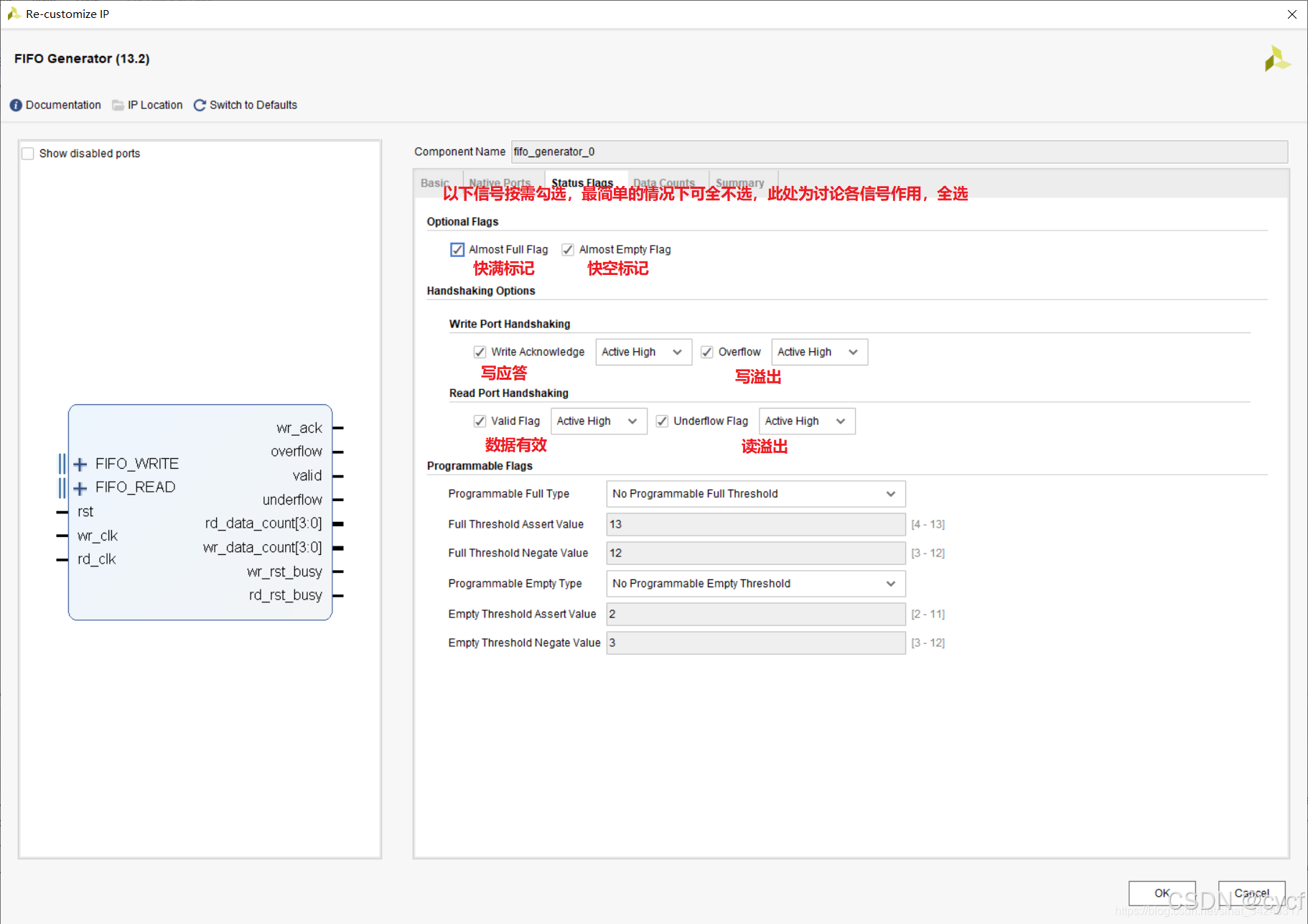

VIVADO FIFO ip核使用

这里部分内容直接借鉴此篇文章：
vivado ip核 FIFO的配置与调用

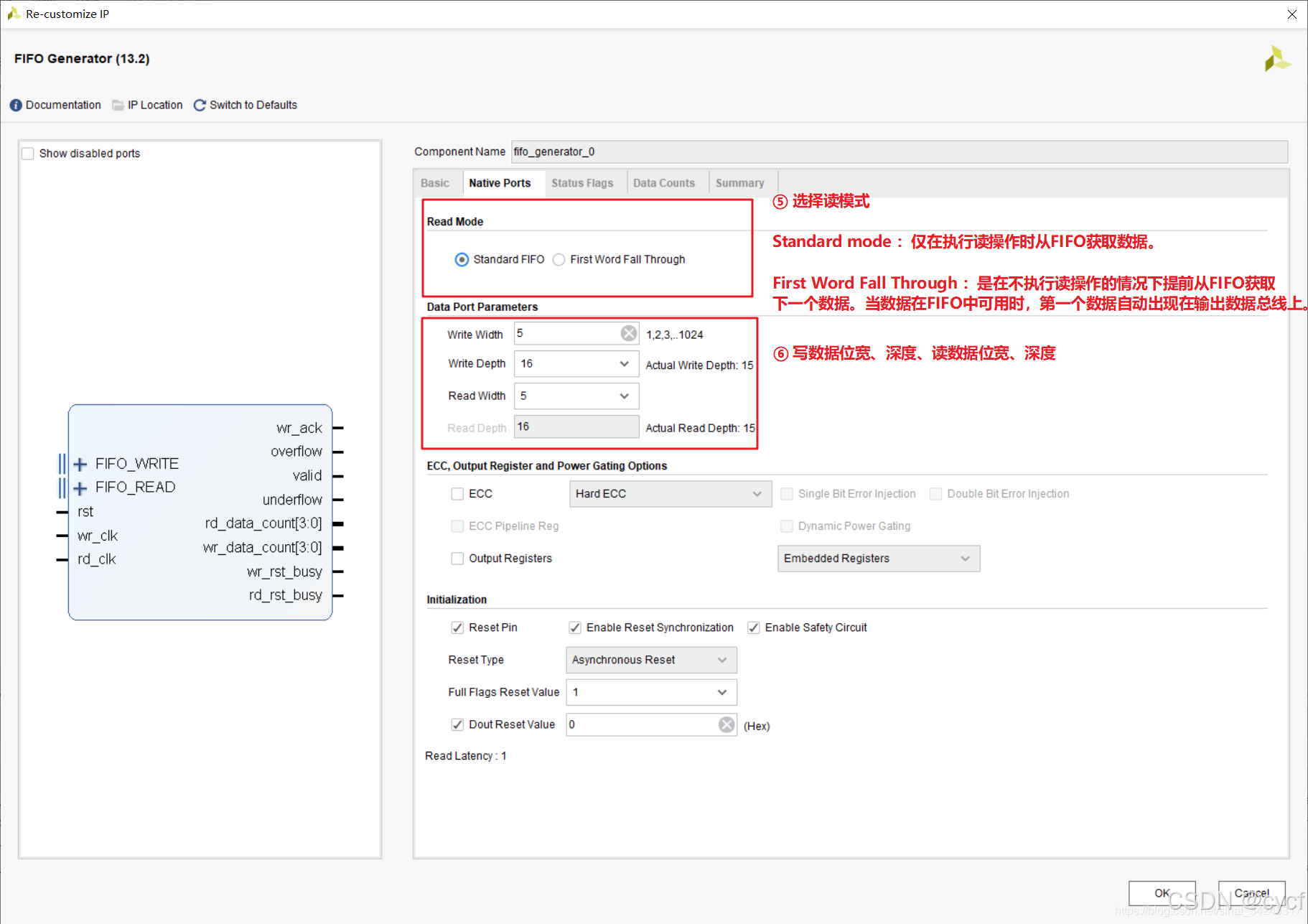

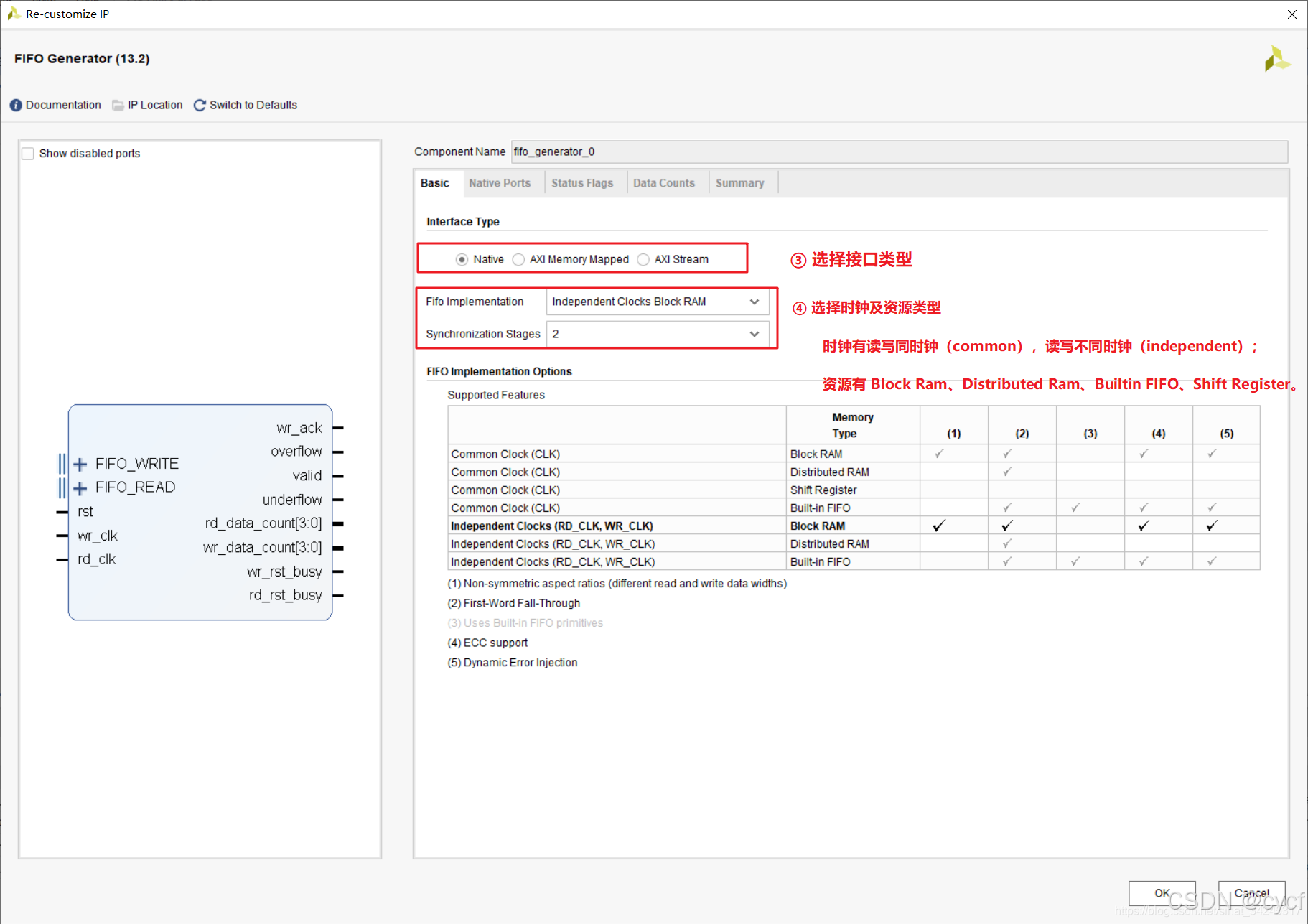

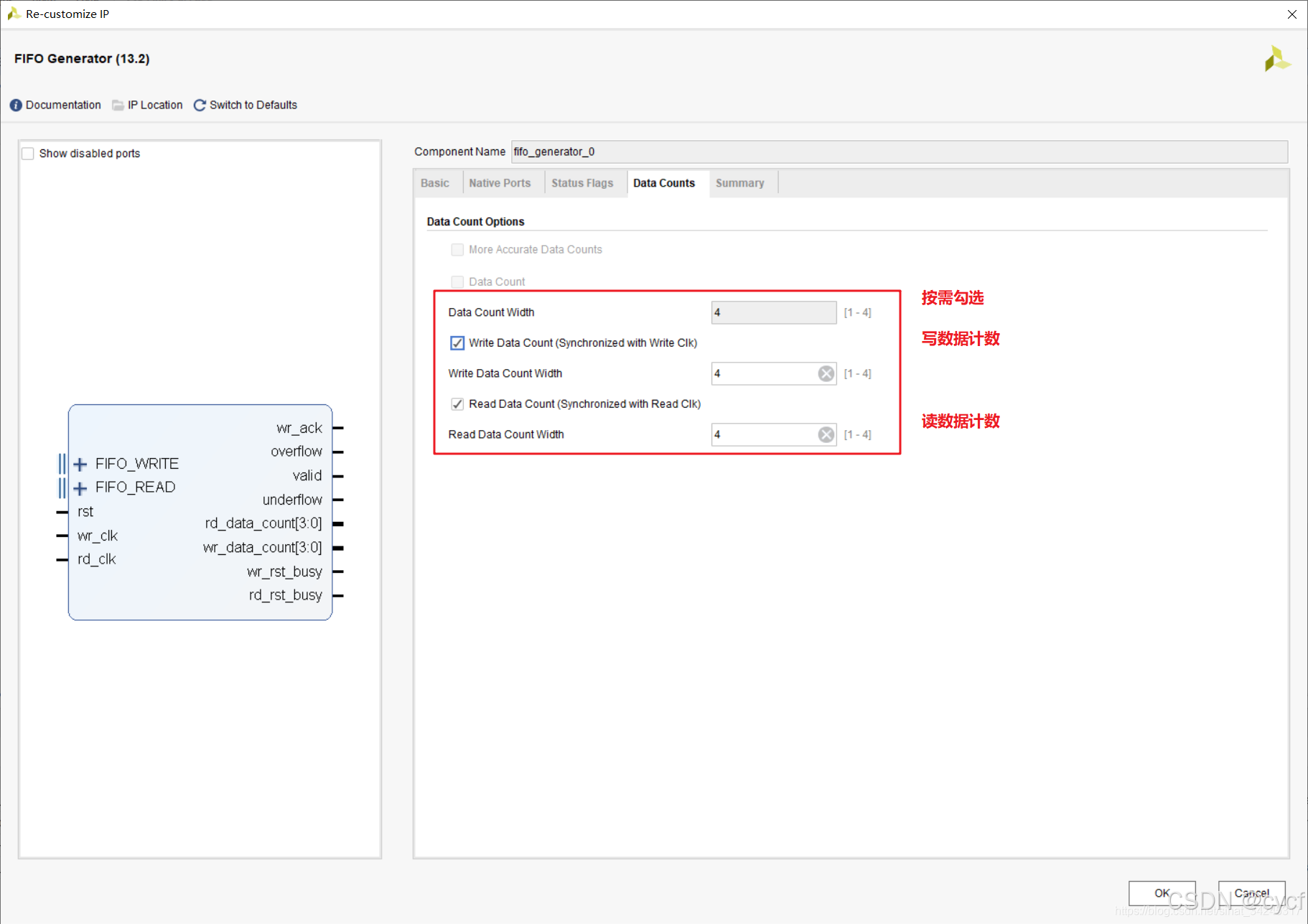

在这里插入图片描述

这里关于资源的选择有以下注意事项：
fifo中对于ram使用有dram、bram
在Vivado中，BRAM（Block RAM）和DRAM（Distributed RAM）是两种不同的存储资源，它们有以下主要区别：

存储结构和位置：
- BRAM：是FPGA中的专用硬件资源，通常以块的形式存在，具有较大的存储空间。BRAM是FPGA芯片上的固定硬件资源，它们的位置是固定的，通常分布在FPGA的不同区域。
- DRAM：是由FPGA的逻辑资源（如查找表LUT）拼接而成的存储资源，可以更灵活地分布在FPGA内部。
读写时序：
- BRAM：其输出需要时钟来驱动，读、写使能信号后的下个时钟边沿返回数据，因此是同步的。
- DRAM：可以在给出地址后立即输出数据，可以是纯组合逻辑，也可以加上触发器变成有时钟的RAM。
资源消耗和性能：
- BRAM：由于是专用硬件资源，通常具有更高的性能，但也是珍贵的硬件资源。使用BRAM时，即使只使用了一小部分，整个Block RAM也可能无法再被使用。
- DRAM：实现大规模存储时会占用大量的LUT资源，因此可能会减少可用于逻辑实现的资源。但对于小规模存储，使用DRAM可以更节省资源。
应用场景：
- BRAM：适用于需要较大存储空间和高性能的场景，如实现大的FIFO或对时序要求较高的应用。
- DRAM：适用于小规模存储或对时序要求不高的场景，可以更灵活地利用FPGA的逻辑资源。
配置和使用：
- BRAM：可以通过实例化Block Memory Generator IP核或使用(*ram_style="block"*)属性来指定数组为BRAM。
- DRAM：可以通过使用SLICEM中的查找表来实现，或者通过(*ram_style="distributed"*)属性来指定数组为DRAM。

总结来说，BRAM和DRAM在Vivado中提供了不同的存储解决方案，选择使用哪种资源取决于具体的设计需求、性能要求和资源利用效率。
关于BRAM的详细介绍：

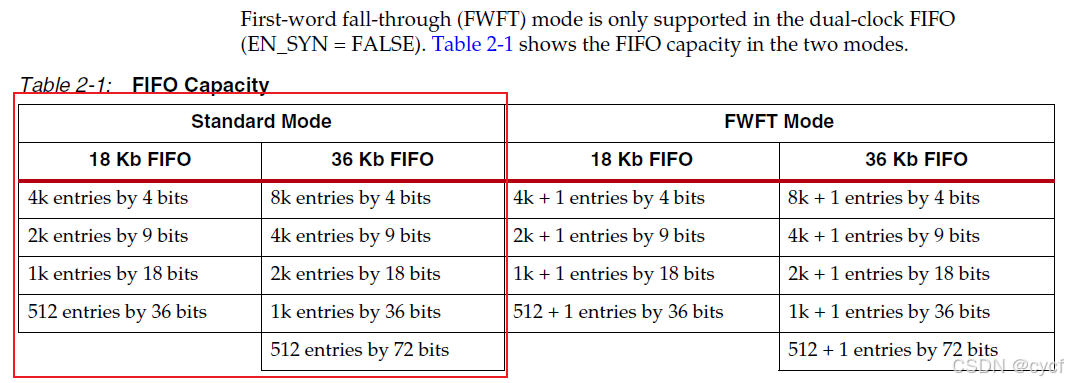

在这里插入图片描述
其中，每个36Kb block RAM包含两个独立控制的18Kb RAMs
7系列的设备：如果用户FIFO的位宽和深度与上述表格不匹配，在FIFO Generator中，会自动计算需要的BRAM个数。
举例如下：

位宽为16bit，深度不大于1024，则需要18K的BRAM1个；
位宽为32bit，深度不大于512 ，则需要18K的BRAM1个；

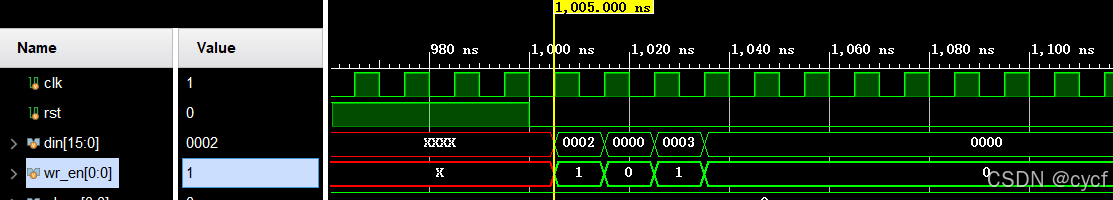

STD 写时序：

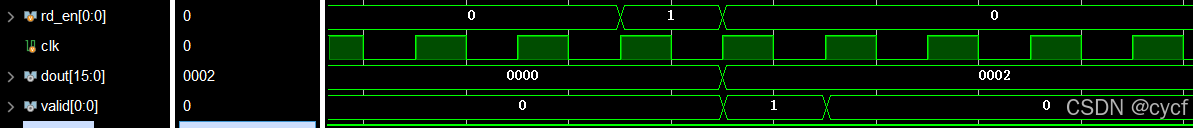

STD 读时序：延迟一拍输出

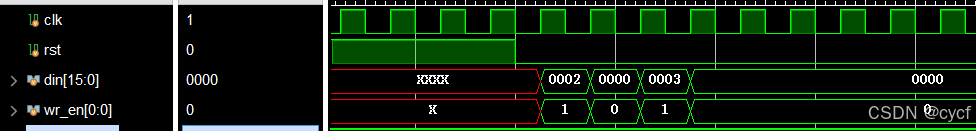

FWFT 写时序：

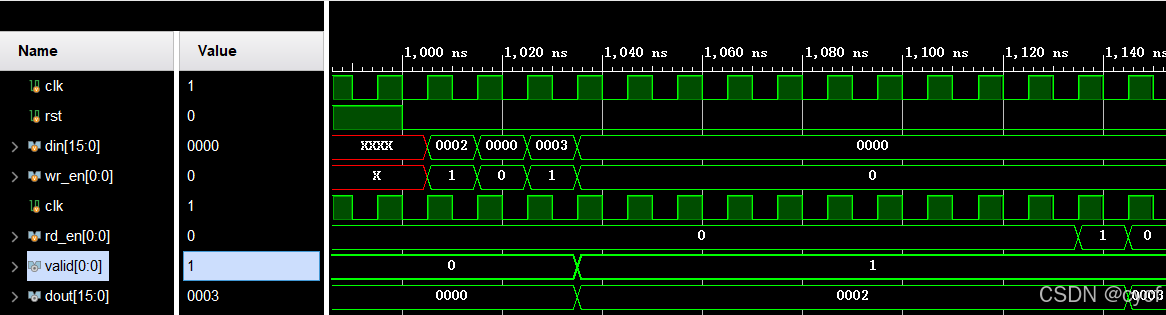

FWFT 读时序：当有数据写入后，数据在延迟三拍后valid和dout自动输出，且保持valid一直为1。当rd_en拉高后，延迟一拍后下一个数据输出u，且valid一直输出。

wr_ack ：wr_en 为高电平，立即写入 din 的第一个数据，这点可以从dout的第一个数据开出。在 wr_en 拉高后的下一个写时钟上升沿，wr_ack 拉高，表明上一周期写入成功。

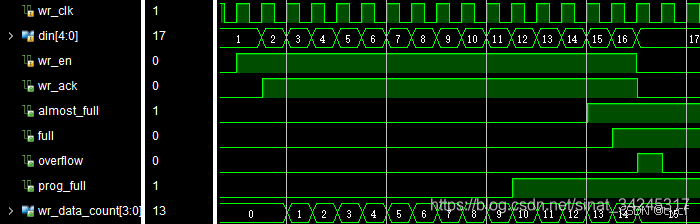

almost full 、full、overflow ：写入 15个数据后 full 拉高（需要注意这一点，因为时序逻辑是延迟一拍判断，因此当判断FULL时，其实要此时已经不能在写了，如果再写，已溢出，所以一般用afull判断），在第14个数据时 almost full 拉高，若写满后 wr_en 仍为高电平（继续写入），则 overflow 拉高，表示溢出。改代码使写满后wr_en为低电平，则 overflow 始终为低电平，见下两图对比。

此 FIFO 设置深度时设为 16，实际上，从仿真结果看，仅写入15个数据就满了。（注意这里的理解，在生成IP时，会有的实际深度，这里的实际深度是15,所以是15就满，其他情况不一定是！，比如FWFT深度和设置的深度就不一样，或者选择不同的资源和时钟的选择（在第一页选择，总之，指示信号要结合实际的深度来认识））

将可配置满标记阈值设为 10，由仿真结果，当 wr_data_count 数到10时，prog_full 拉高，实际上，wr_data_count 有两个时钟周期的延迟，因此，此时写入的是第12个数据
在这里插入图片描述
