关于VS如何自动生成类图（以VS2017为例-----保姆级教程）

最新推荐文章于 2024-07-03 10:47:09 发布
最新推荐文章于 2024-07-03 10:47:09 发布
阅读量6.2k 收藏 19
点赞数 10
分类专栏： VS 文章标签： VS生成类图
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/QQ3503814312/article/details/128035545
版权

你的VS在安装的时候没有安装类设计器？别担心，我来教你········

1.首先打开安装程序

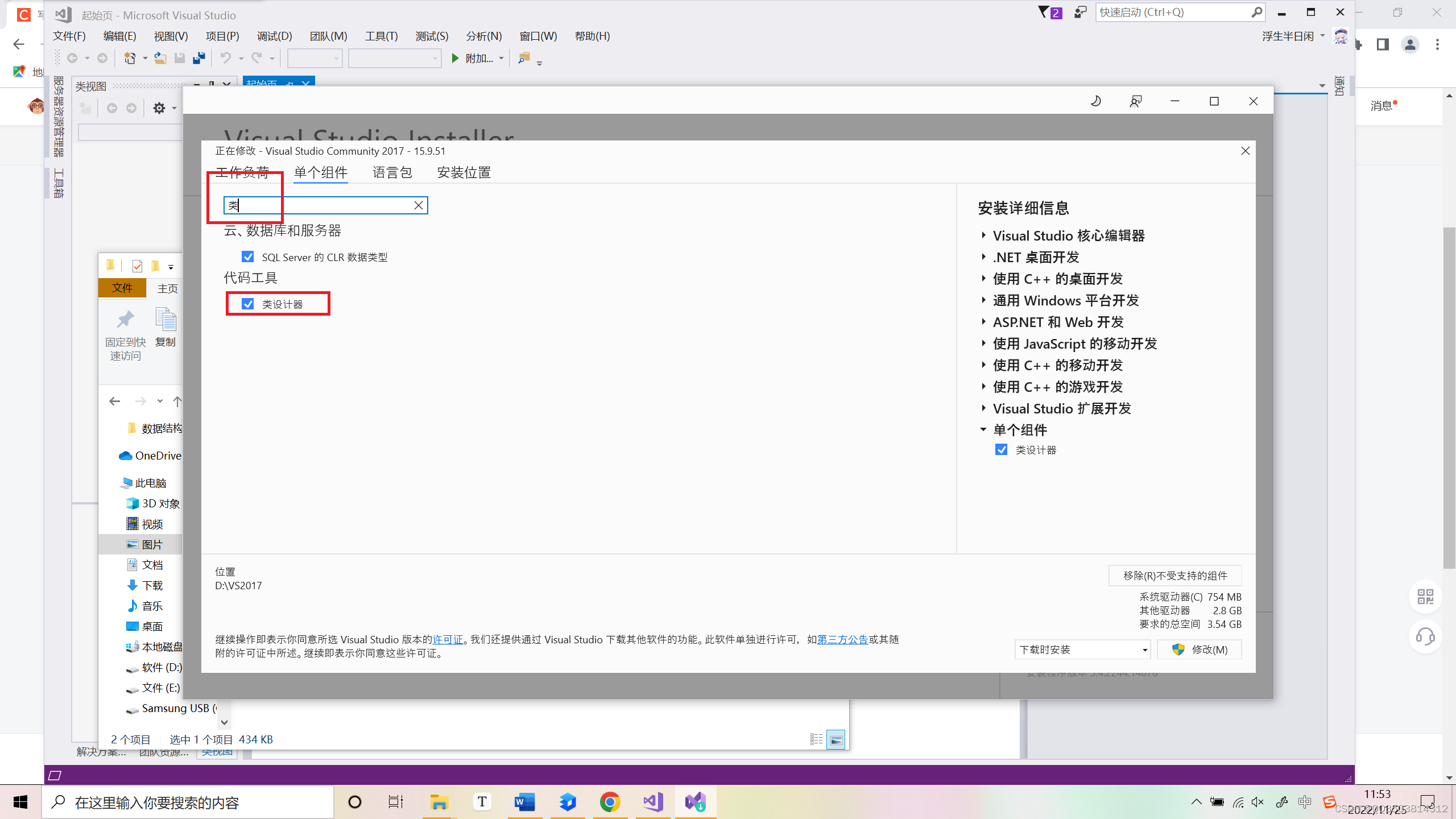

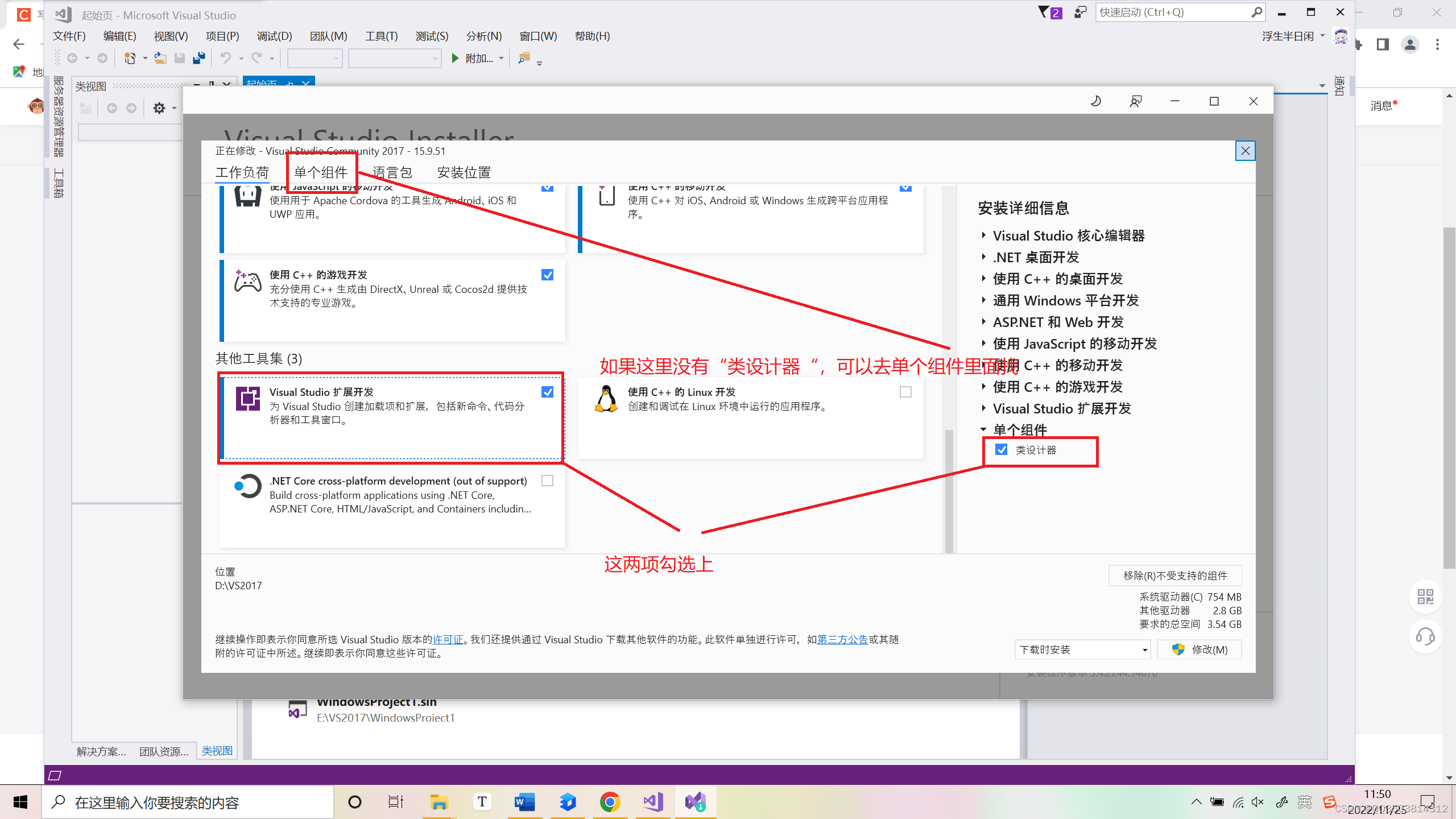

2.选则类设计器



 3.选好后点击修改



4.等待修改完成

此处省略一段时间......

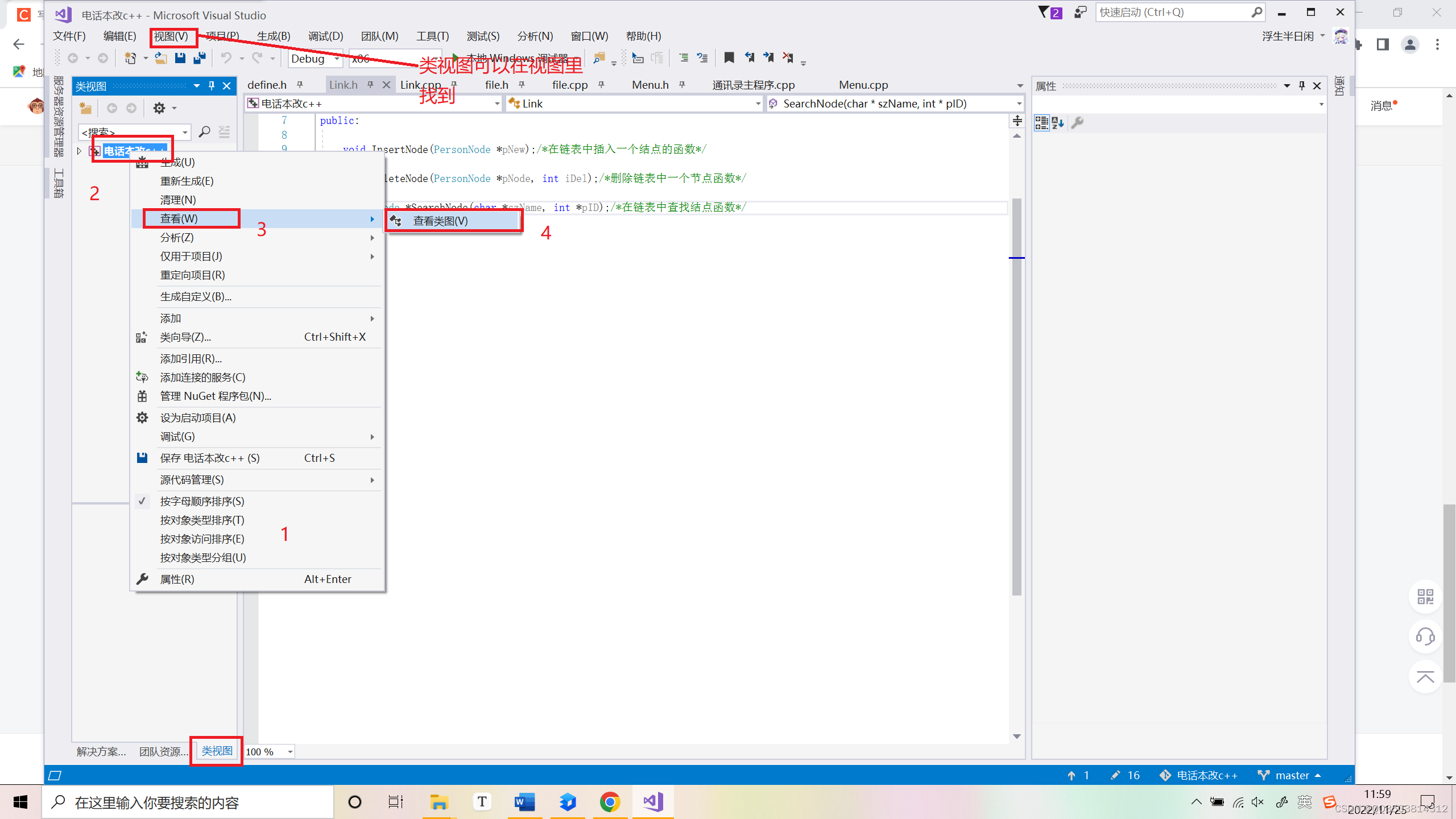

5.安装完成后打开VS，选则一个有类的项目，然后转到类视图，鼠标右键项目名称，点击查看生成类图

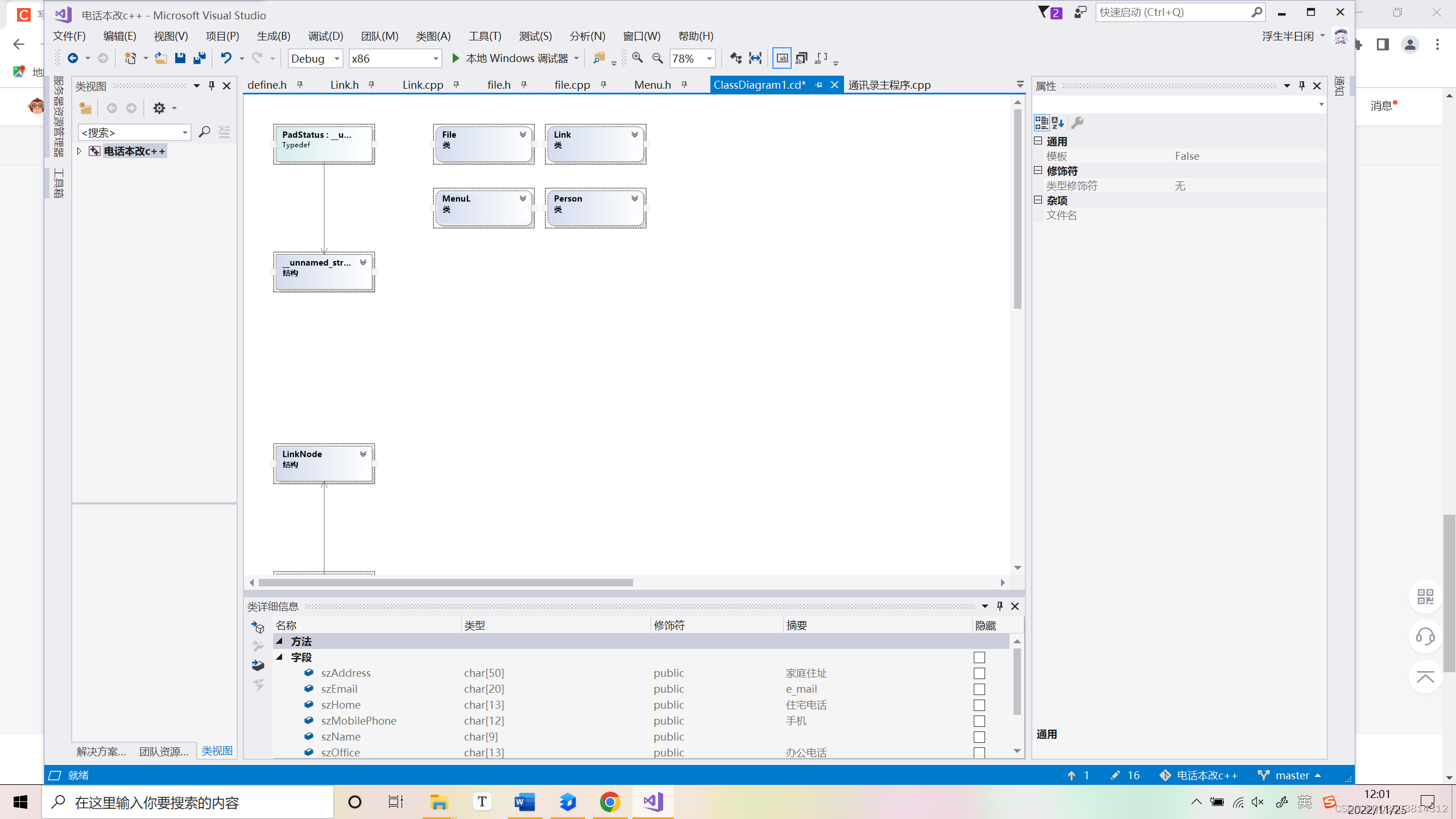

 6.打开以后应该是这个样子的



BUT

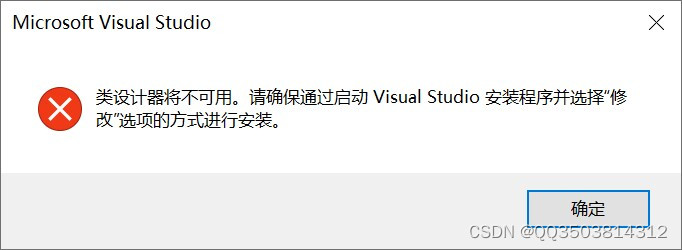

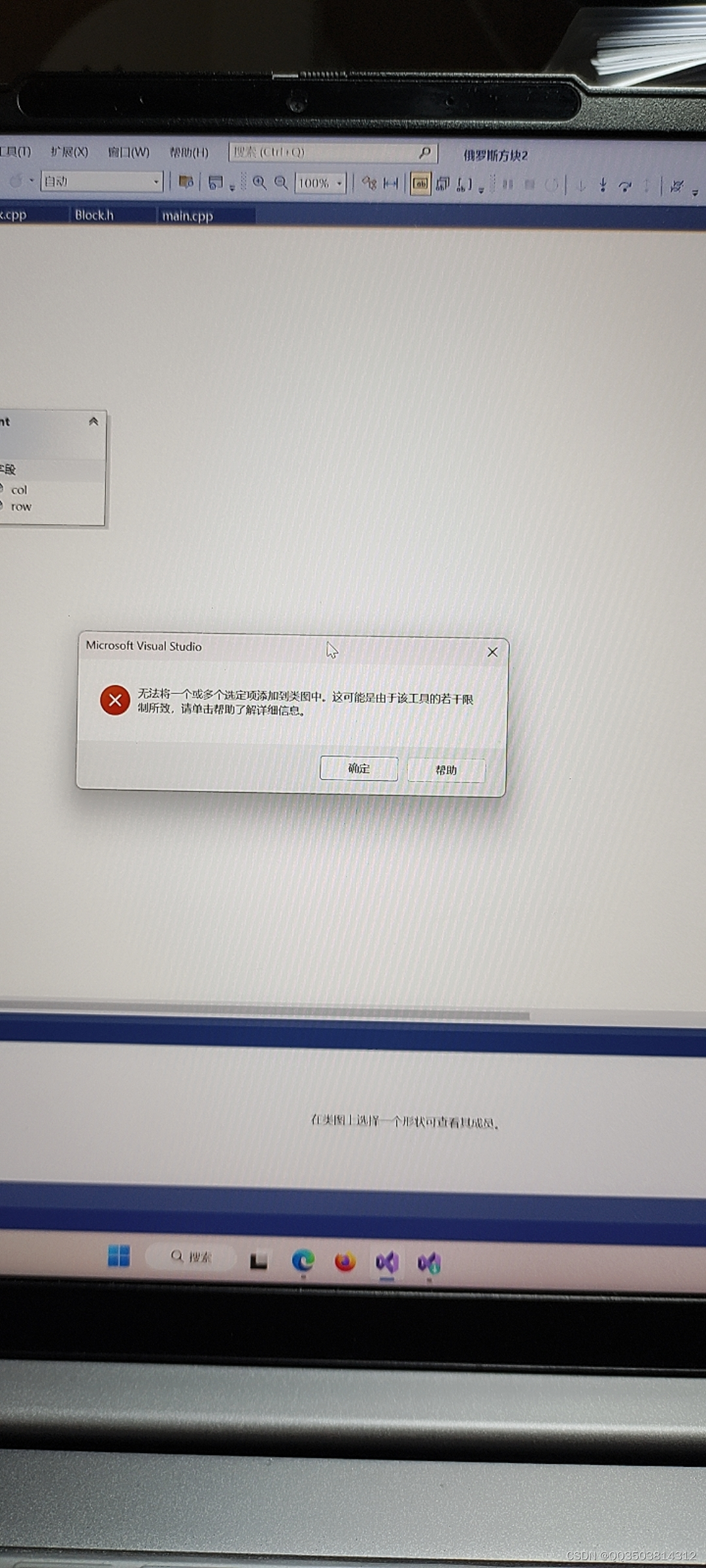

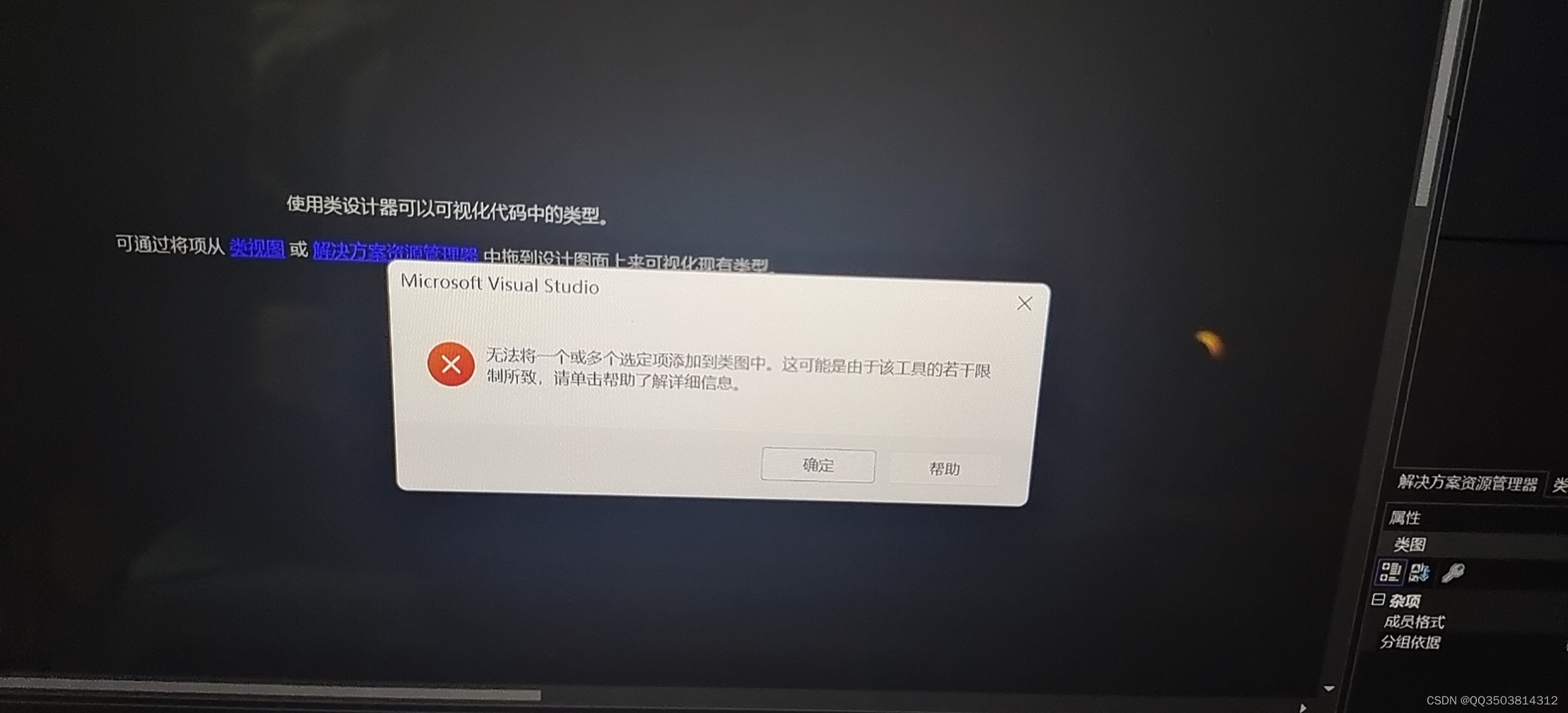

可能你们会出现这种情况







相信我这都不是事儿········

我认为这是VS的插件没有同步

你只需要按我的步骤来

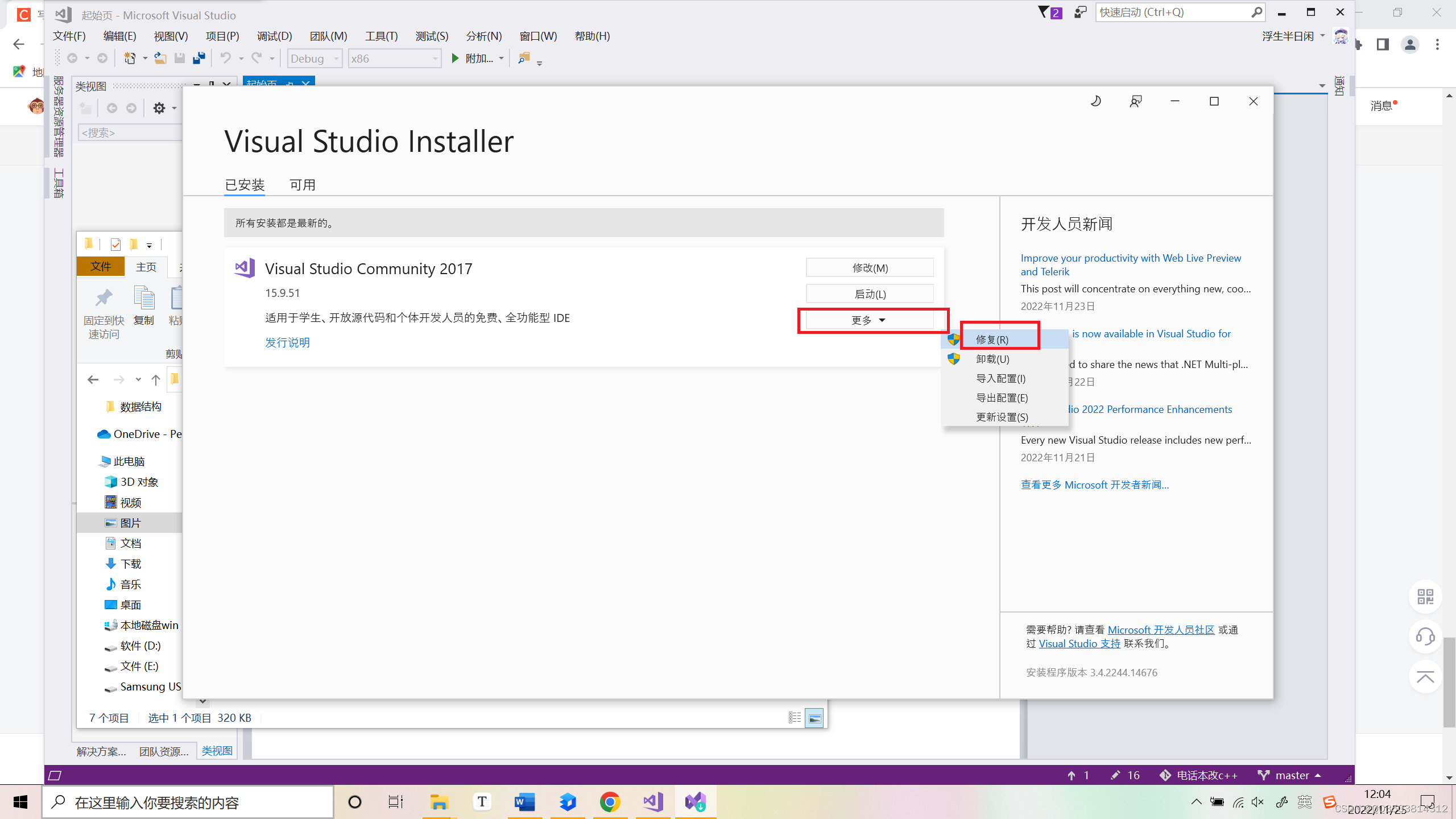

再次打开这个界面，点击更多点击修复

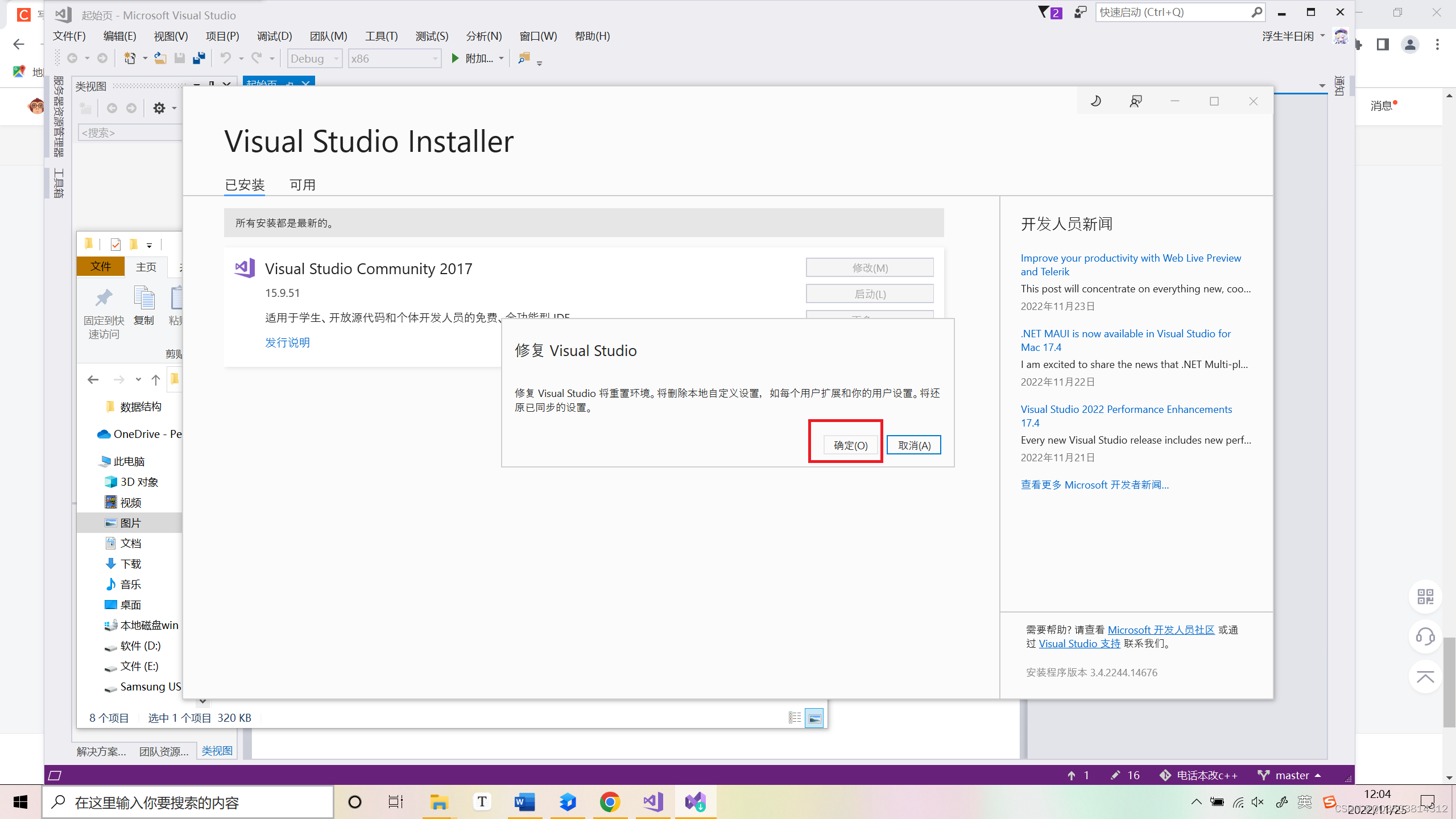

 点确定

 一杯茶的功夫，就修复好了

在次打开你的VS生成一下类图

成功了记得点个赞
