1，园区网络基本概念

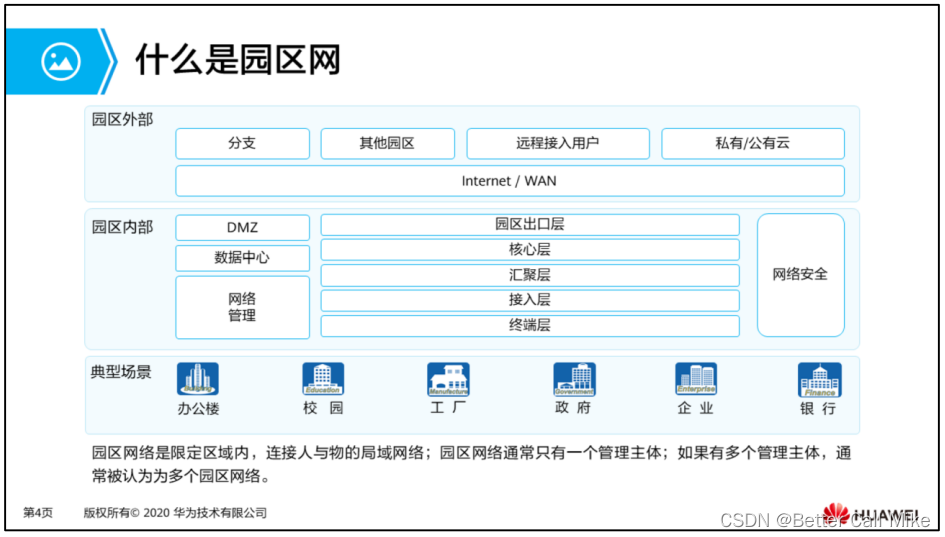

什么是园区网

• 园区网络的规模可大可小，小到一个SOHO（Small Office Home Office，家居办公室），
大到校园、企业园区、公园、购物中心等。园区的规模是有限的，一般的大型园区，例如
高校园区、工业园区，规模依然被限制在几平方公里以内，在这个范围内，我们可以使用
局域网技术构建网络。超过这个范围的“园区”通常被视作一个“城域”，需要使用到广
域网技术，相应的网络会被视作城域网。
• 园区网络使用的典型局域网技术包括遵循IEEE（Institute of Electrical and Electronics
Engineers，电气和电子工程师协会） 802.3 标准的Ethernet 技术（有线）和遵循IEEE
802.11 标准的Wi-Fi 技术（无线）。

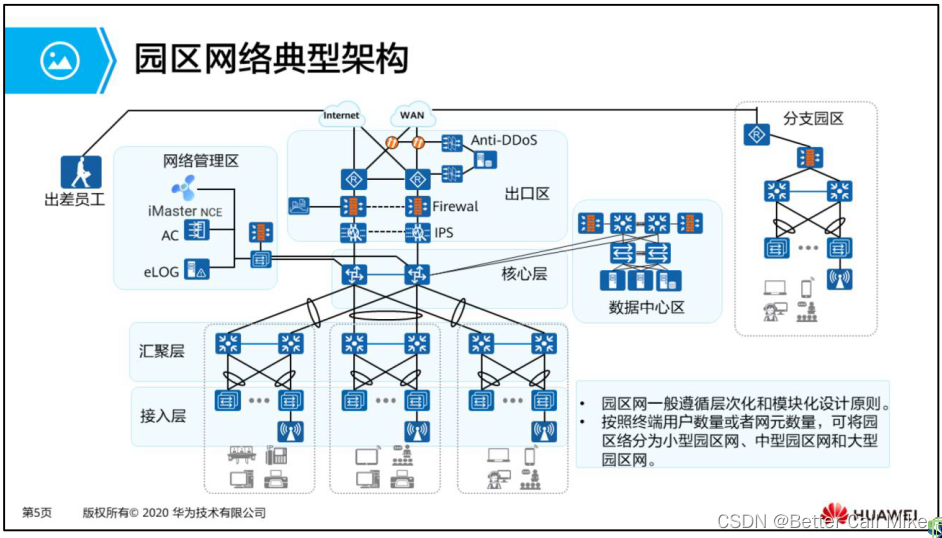

园区网络典型架构

• 园区网络典型层次和区域：
▫ 核心层：是园区网骨干，是园区数据交换的核心，联接园区网的各个组成部分，如数
据中心、管理中心、园区出口等。
▫ 汇聚层：处于园区网的中间层次，完成数据汇聚或交换的功能，可以提供一些关键的
网络基本功能，如路由、 QoS、安全等。
▫ 接入层：为终端用户提供园区网接入服务，是园区网的边界。
▫ 出口区：园区内部网络到外部网络的边界，用于实现内部用户接入到公网，外部用户
接入到内部网络。一般会在此区域中部署大量的网络安全设备来抵御外部网络的攻击，
如IPS（intrusion prevention system，入侵防御系统）、Anti-DDoS设备、Firewall
（防火墙）等。
▫ 数据中心区：部署服务器和应用系统的区域，为企业内部和外部用户提供数据和应用
服务。
▫ 网络管理区：部署网络管理系统的区域，包括SDN控制器，无线控制器，eLOG（日
志服务器）等，管理监控整个园区网络。

小型园区网络典型架构
