在现代包装工业中，玻璃瓶因其优异的化学稳定性、高透明度和可回收性，广泛应用于药品、食品、化妆品等领域。然而，玻璃作为一种脆性材料，对温度的剧烈变化极为敏感。在灌装、灭菌、冷却、运输及消费者使用过程中，玻璃瓶可能经历从高温到低温的快速切换，若其抗热冲击能力不足，极易发生破裂，不仅造成经济损失，更可能引发严重的安全事件。
为科学、统一地评估玻璃瓶的耐热冲击性能，国家标准 GB/T 6579-2007《实验用玻璃仪器 热冲击和热冲击强度试验方法》 提供了权威的测试依据。而玻璃瓶耐热冲击强度测试仪，正是执行该标准、确保包装安全的核心设备。本文将深入解析该标准的试验方法，揭示其在质量控制中的关键作用。
一、什么是耐热冲击强度？
耐热冲击强度（Thermal Shock Resistance）是指玻璃制品在不发生破裂的前提下，所能承受的最大温差。它综合反映了玻璃材料的热膨胀系数、导热性、机械强度以及产品结构（如壁厚均匀性、瓶底设计）等多方面性能。
对于药用安瓿、西林瓶或食品饮料瓶而言，这一指标直接关系到：
- 高温灌装后能否承受快速冷却？
- 湿热灭菌（如121℃）后能否安全转移至室温环境？
- 冷藏饮品能否直接倒入热水中（消费者误操作）？
因此，耐热冲击强度测试是玻璃包装出厂前必不可少的安全性验证项目。
二、GB/T 6579-2007 标准的核心要求解析
GB/T 6579-2007 标准规定了玻璃仪器（同样适用于药用和食品玻璃包装）耐热冲击性能的测试方法，其核心在于模拟真实的温度骤变环境，并通过精确控制温差来评估样品的承受极限。
1. 测试原理
将玻璃瓶在恒温水浴中加热至规定温度（通常为95℃±2℃），保持足够时间使其整体温度均匀。随后，迅速将其浸入另一恒温水浴中，该水浴温度远低于前者（如20℃或更低）。样品因内外壁温差产生热应力，若应力超过玻璃的强度极限，则发生破裂。
通过逐步增加冷热浴之间的温差，可确定样品的耐热冲击强度值。

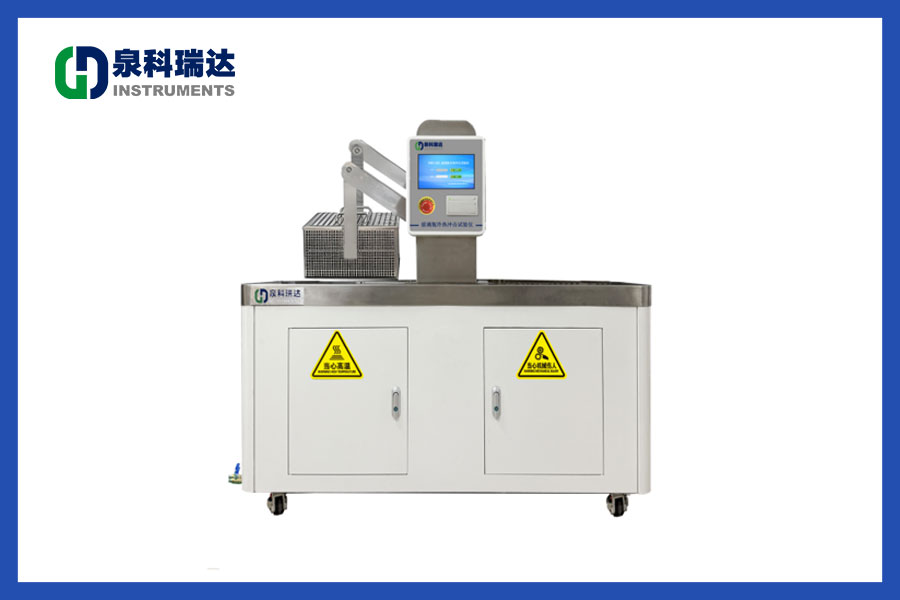

2. 关键设备：玻璃瓶耐热冲击强度测试仪
该仪器通常由以下核心组件构成：
- 双温区恒温水浴系统：两个独立的、温度可控的水槽，分别用于加热和冷却。温度控制精度要求高（±1℃），确保试验条件稳定。
- 自动升降或转移装置：实现样品从热浴到冷浴的快速、平稳转移，转移时间通常要求在1秒内完成，以模拟最严苛的热冲击场景。
- 样品架：可容纳多个样品同时测试，提高效率，且确保样品在转移过程中不相互碰撞。
- 智能控制系统：预设测试程序，自动记录温度、转移时间、样品状态（破裂/未破裂），并生成测试报告。
3. 标准试验步骤（关键流程）
- 样品准备：选取无缺陷的玻璃瓶，清洗干净，室温放置。
- 设定温度：根据测试要求，设定热浴温度（T₁，通常95℃）和冷浴温度（T₂，如20℃）。温差ΔT = T₁ - T₂。
- 加热保温：将样品完全浸入热浴中，保温至少5分钟（或按产品标准规定），确保玻璃整体达到热平衡。
- 快速转移：启动仪器，自动将样品从热浴转移至冷浴，转移时间≤1秒。
- 冷却观察：样品在冷浴中保持至少1分钟，观察是否破裂。
- 结果判定：若样品未破裂，则认为其耐热冲击强度≥ΔT。可逐步增加ΔT（如每次增加5℃或10℃），直至样品破裂，从而确定其临界耐热冲击强度。
三、测试中的关键影响因素与注意事项
- 温度均匀性：水浴内部温度必须均匀，避免局部过热或过冷影响测试结果。
- 转移速度：转移时间是影响热冲击强度的关键。手动操作难以保证一致性，自动化仪器是确保结果可比性的关键。
- 样品状态：测试前必须剔除有划痕、气泡、结石等缺陷的样品，这些缺陷会成为应力集中点，导致测试结果偏低。
- 水的纯净度：使用去离子水或蒸馏水，避免水中杂质在玻璃表面沉积，影响热传导。
- 测试环境：避免在有风或温度波动大的环境中测试，以免影响冷浴温度稳定性。
四、在制药与食品行业的应用价值
1. 制药领域
- 药包材准入：中性硼硅玻璃安瓿、西林瓶等必须通过严格的耐热冲击测试，才能用于无菌药品的灌装和灭菌。
- GMP合规：满足《中国药典》和药包材标准（YBB）对热冲击性能的要求，是GMP审计的重要内容。
- 冻干工艺支持：预灌封注射器等需经历冻融循环，耐热冲击测试可评估其抗热震能力。
2. 食品与饮料行业
- 热灌装饮料：果汁、茶饮料等高温灌装后需快速冷却，瓶子必须能承受60℃以上的温差。
- 调味品包装：酱油、醋等产品可能经历从冰箱取出后直接加热，对包装的耐热冲击性能有要求。
- 品牌保护：防止因包装破裂导致的产品召回和品牌声誉损失。
五、结语
GB/T 6579-2007 标准为玻璃瓶耐热冲击性能的评估提供了科学、可靠的试验方法。而玻璃瓶耐热冲击强度测试仪的自动化、智能化发展，不仅提高了测试效率和数据准确性，更确保了不同实验室、不同批次测试结果的可比性和可追溯性。
扫一扫
139
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
