CHY-02H薄膜测厚仪操作手册

一、前言

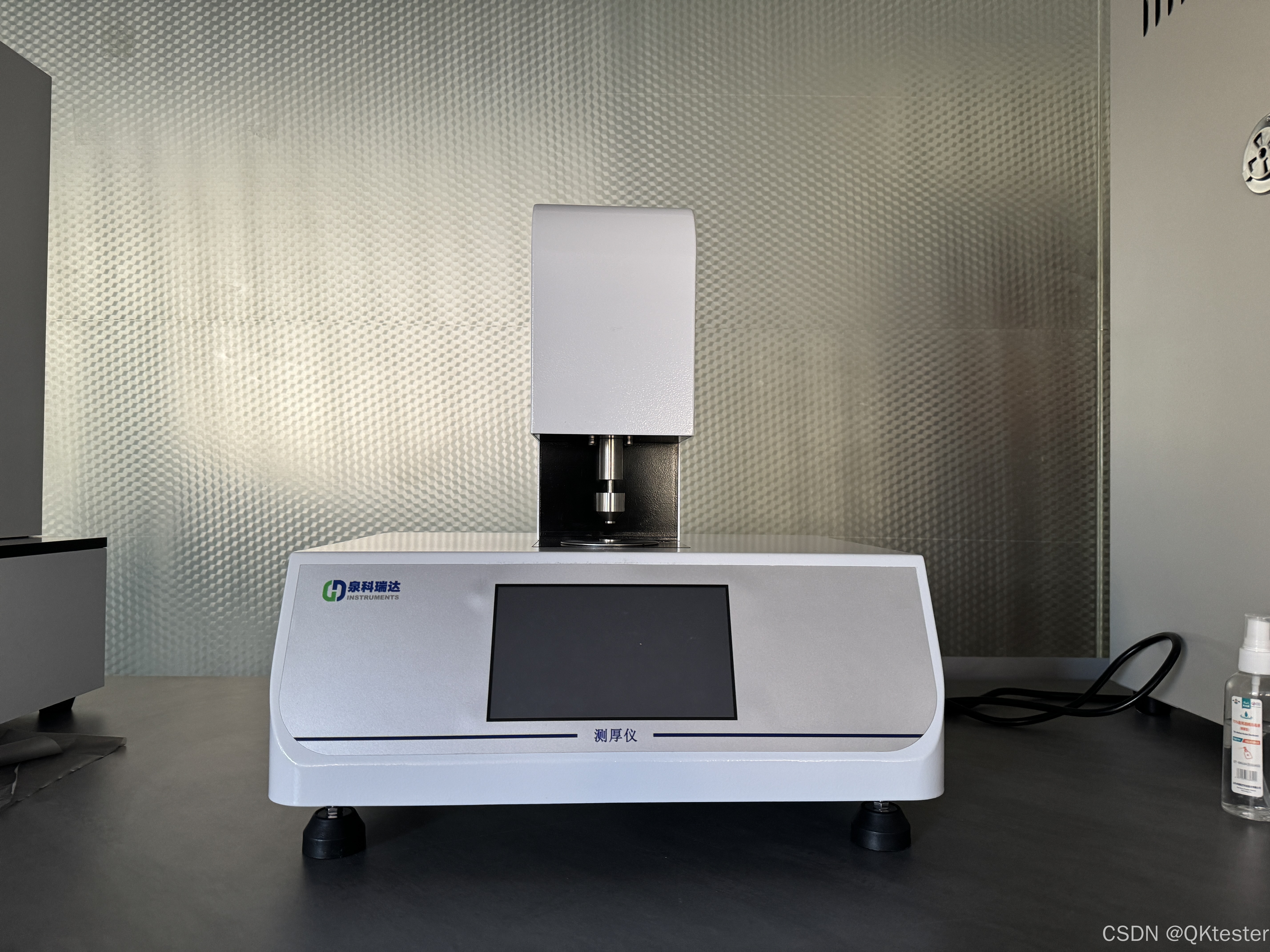

CHY-02H薄膜测厚仪是一款高效精准的测量设备,采用先进的机械接触式测量原理,适用于塑料薄膜、薄片、隔膜、纸张、箔片等多种材料的厚度精确测量。本手册旨在为用户提供详细的操作步骤和注意事项,确保用户能够正确、安全地使用该设备。

二、设备检查与准备

  1. 设备检查

    • 确保测厚仪电量充足或已正确连接电源。
    • 检查设备外观是否完好,显示屏是否清晰可见。
    • 检查探头是否完好,无损坏或变形现象。
  2. 样品准备

    • 被测样品表面应平整、无污垢、油脂、氧化层或其他可能影响测量精度的杂质。
    • 确保样品表面干燥且无残留物。

三、开机与设置

  1. 开机

    • 按下电源开关,等待仪器启动。
    • 确认显示屏正常显示,无异常警报。
  2. 设置测量模式与参数

    • 根据被测材料的类型和特性,选择合适的测量模式。
    • 根据需要设置测量单位、测量范围等参数。

四、测量步骤

  1. 放置样品

    • 将被测样品平整地铺放于测厚仪的测试台上。
    • 调整样品位置,保证样品与探头接触良好。
  2. 开始测量

    • 按下测量按钮,开始测量薄膜的厚度。
    • 在测量过程中,避免对样品造成损伤或移动样品。
  3. 读取结果

    • 测量完成后,仪器会自动显示膜厚值。
    • 记录测量结果,包括测量点的位置、日期和时间,以及任何可能影响测量精度的因素。

五、高级功能与操作

  1. 多点测量

    • 为了提高测量的准确性和可靠性,建议在同一位置或多个位置重复测量几次,并取平均值作为最终结果。
    • 可以采用多点测量法,当测量值不稳定时,以一个测定点为中心,在直径约为30mm的圆内进行多次测量,取最小值为厚度值。
  2. 数据存储与分析

    • 本设备支持数据存储功能,可将测得的数据保存在指定的数据文件夹中。
    • 用户可对测得的数据进行分析和处理,生成测量报告。

六、维护与保养

  1. 日常清洁

    • 使用完毕后,请及时关闭电源,用清洁布擦拭仪器表面,保持仪器清洁。
    • 避免在潮湿、高温、强磁场等环境下使用和存放。
  2. 定期校验

    • 定期对仪器进行校验,确保测量精度。
    • 如发现仪器有故障或测量结果异常,应及时联系技术支持进行维修。

七、安全注意事项

  1. 操作安全

    • 请在专业人员的指导下操作。
    • 测量过程中应避免强烈冲击,防止仪器损坏。
  2. 防静电措施

    • 使用薄膜测厚仪时,必须穿戴防静电服装,并在防静电工作台上操作。
  3. 异常处理

    • 若发现异常情况,应立即停止使用,并通知相关维修人员进行处理。

本手册为用户提供了CHY-02H薄膜测厚仪的详细操作步骤和注意事项,请用户在使用过程中仔细阅读并按照手册要求操作,以保证测量的准确性和仪器的寿命。如有任何问题,欢迎随时联系山东泉科瑞达仪器的客服人员。
