基于VL812的Hub

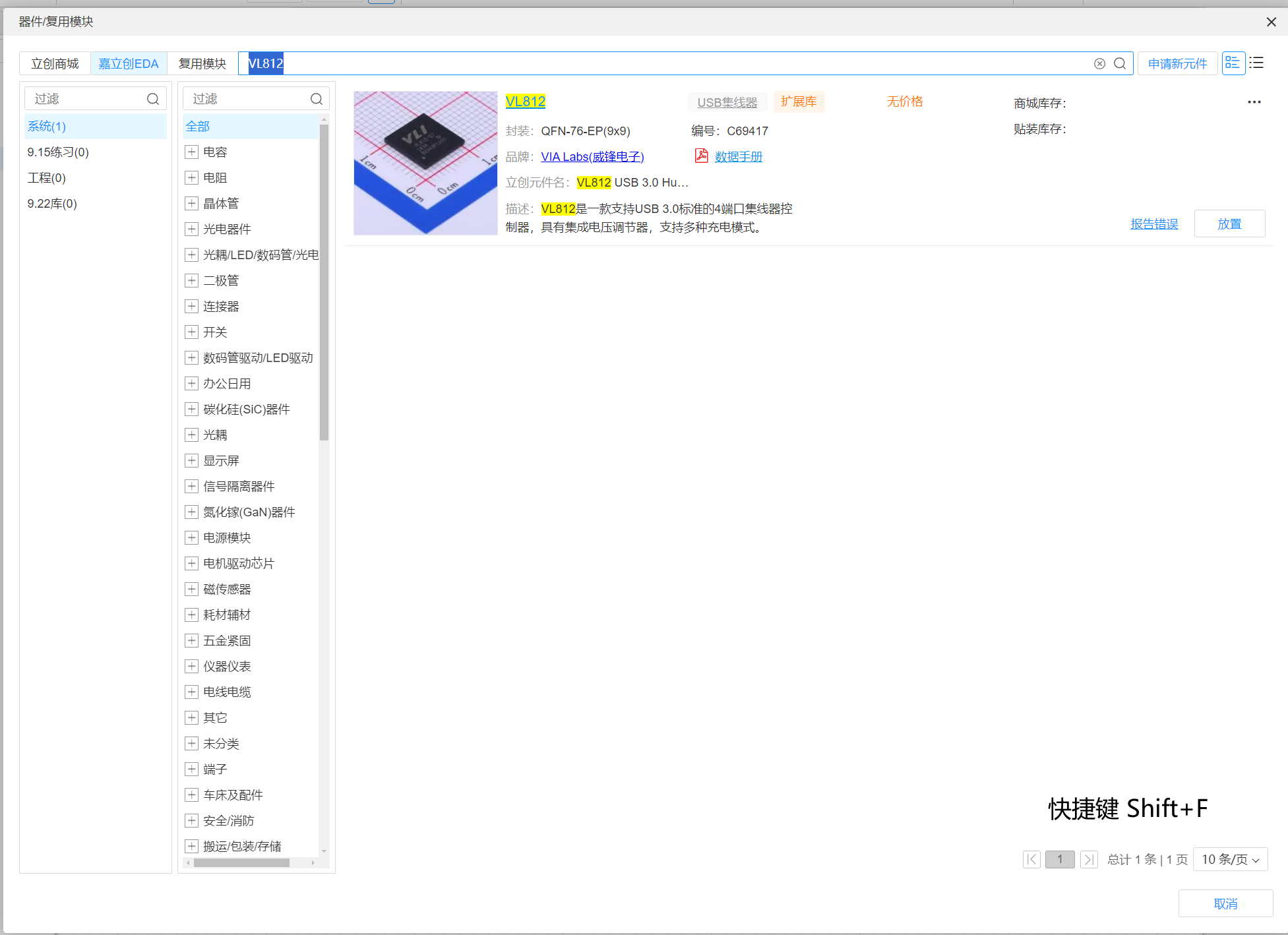

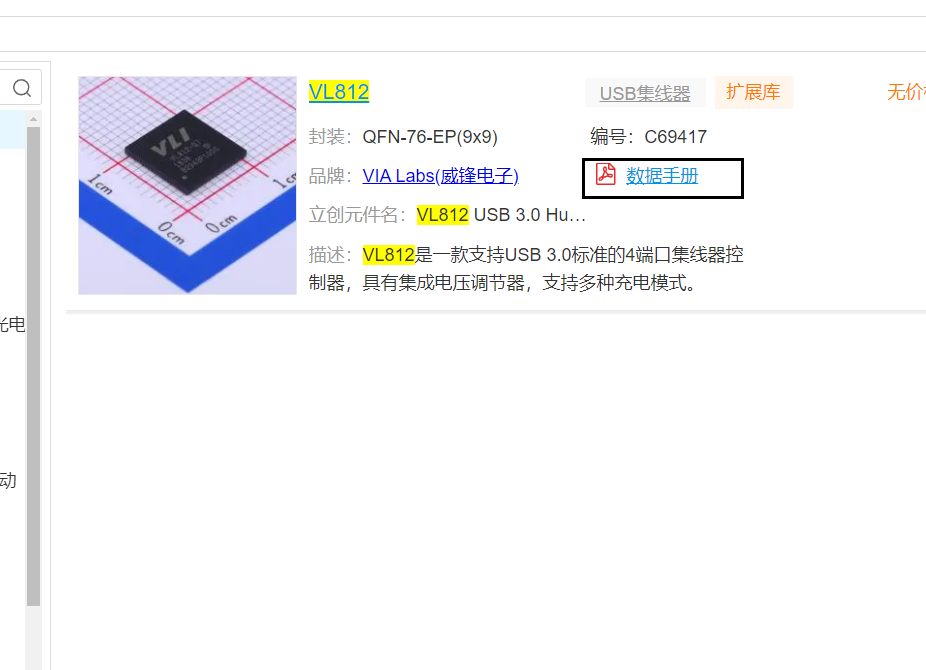

一、器件选型

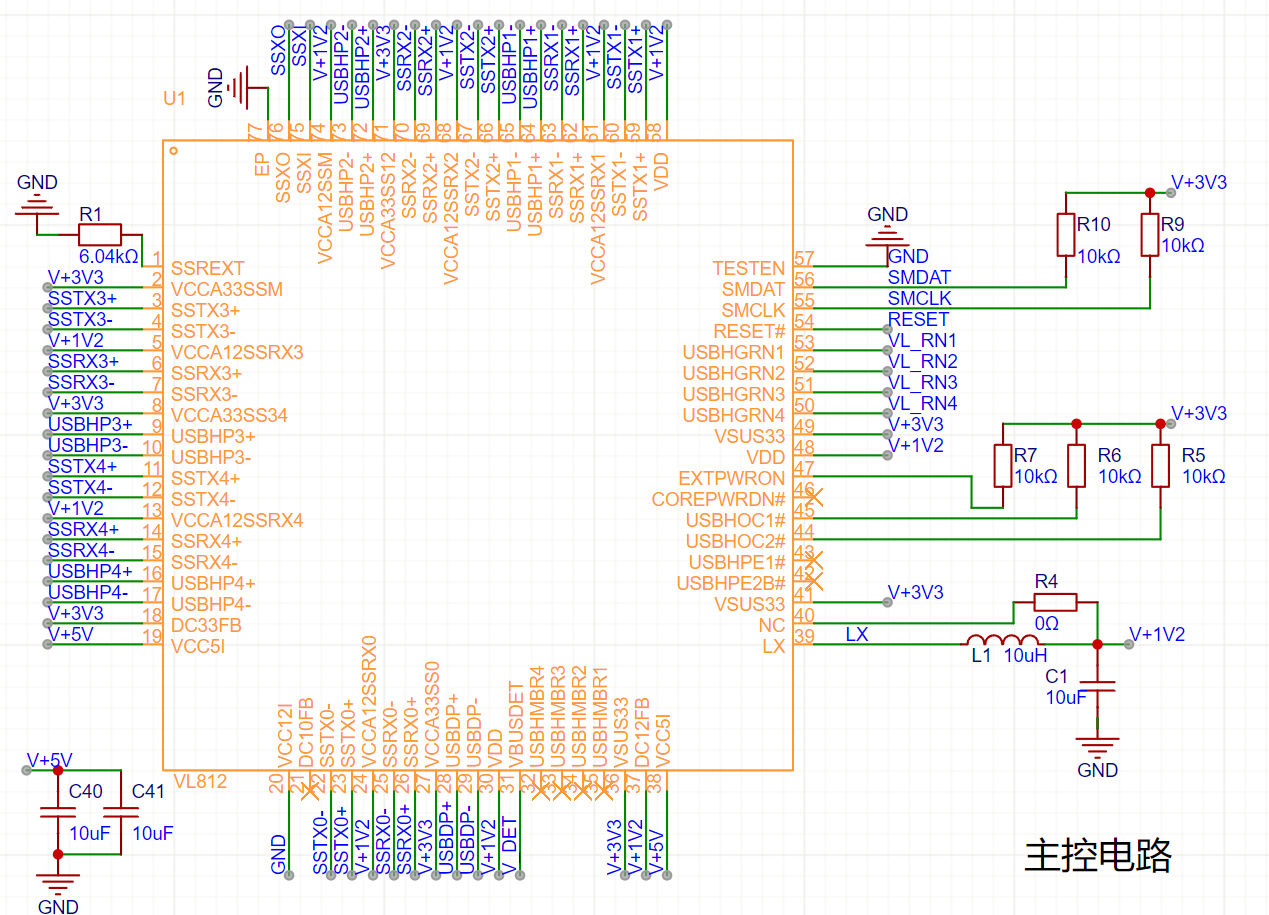

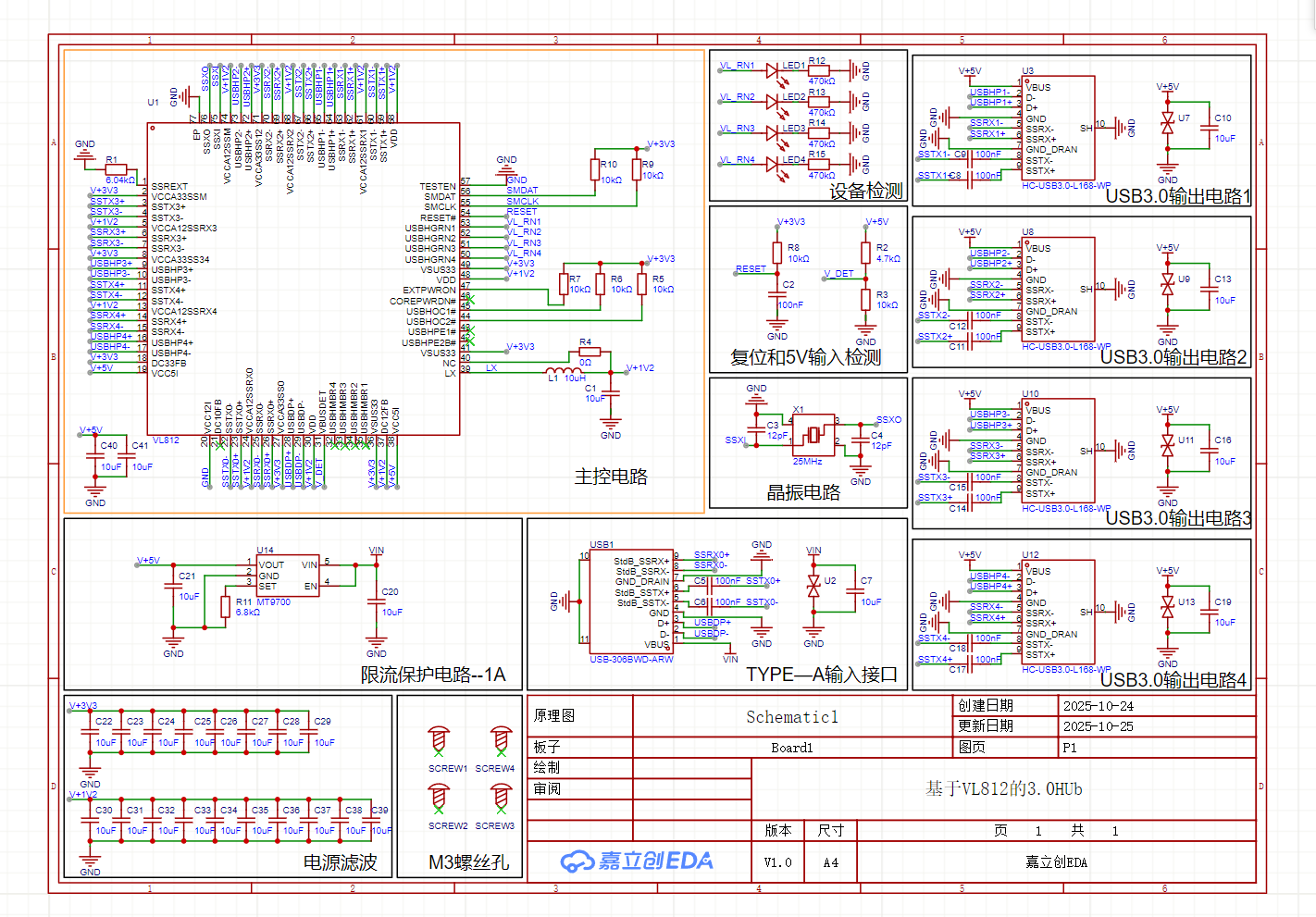

二、原理图绘制

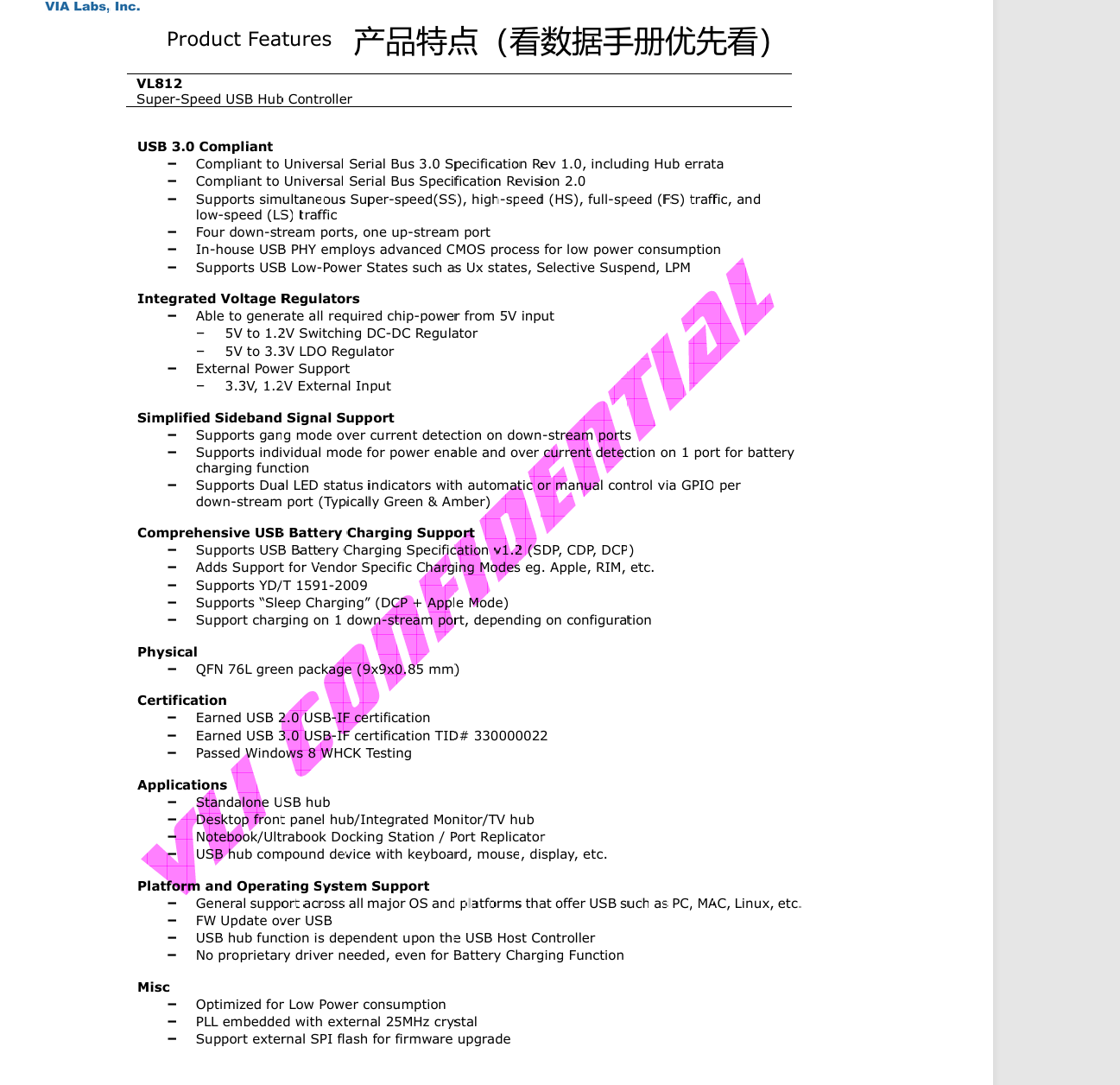

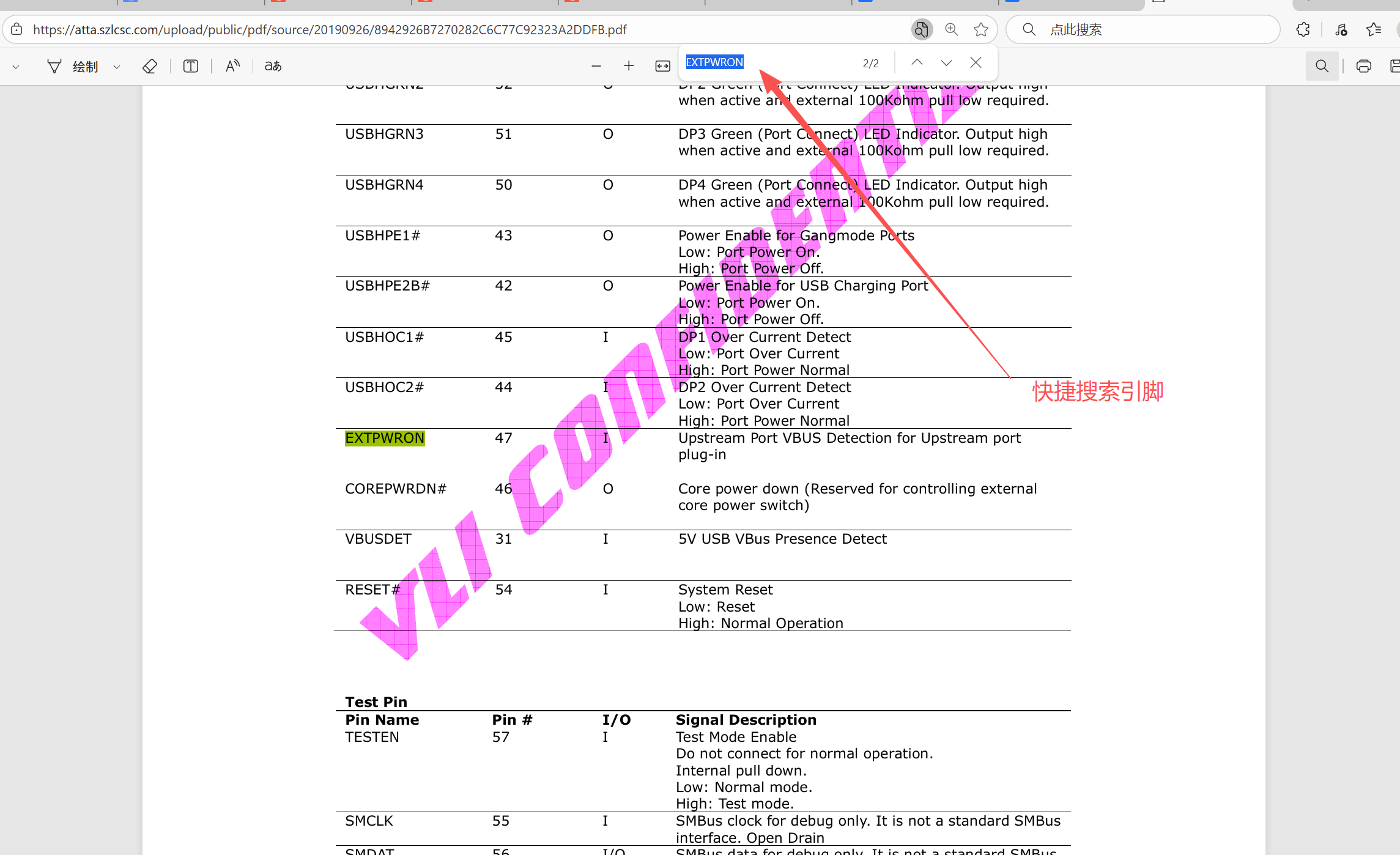

       注释：查数据手册

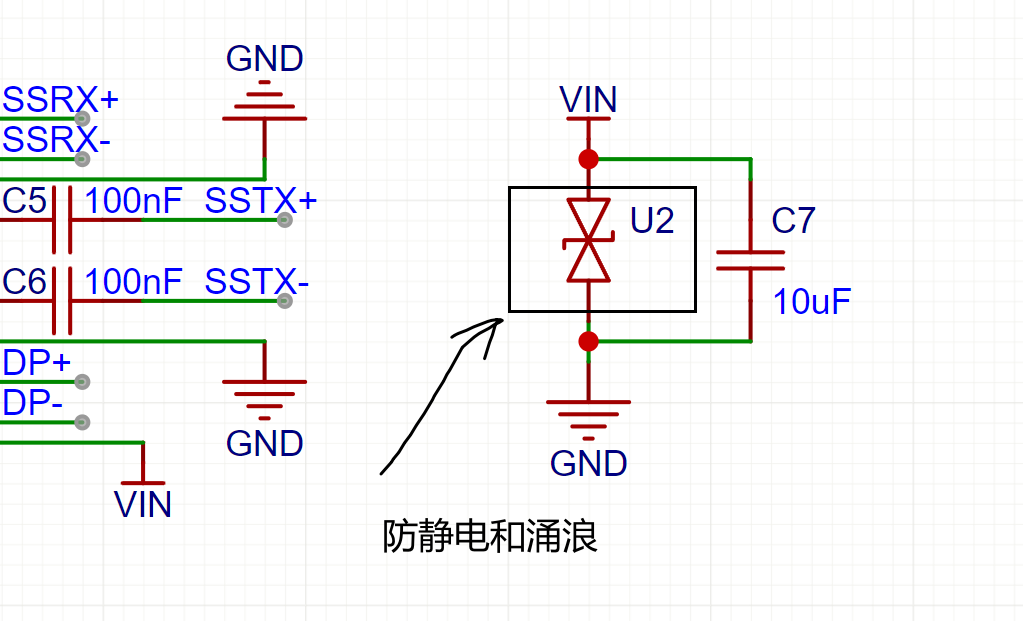

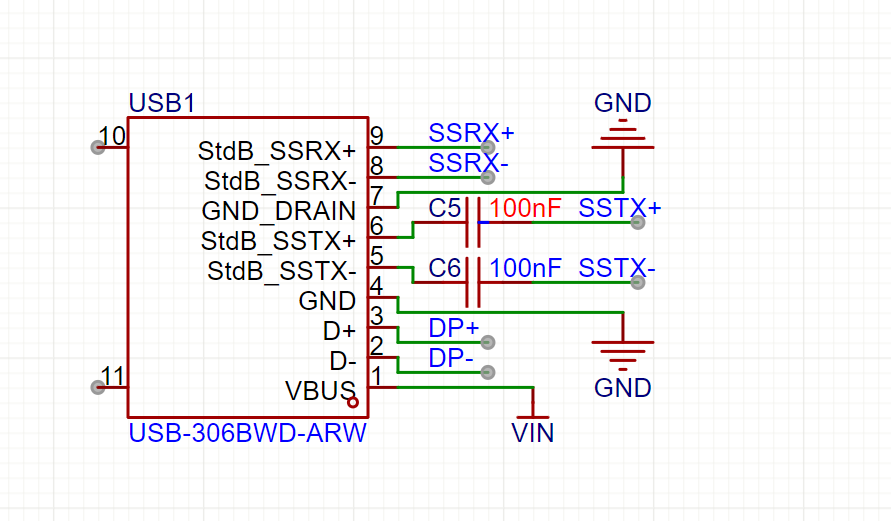

        在Hub3.0中一般会在SSTX（发送线信号差分线）中，串联一个100nF的电容（如C5、C6）来减少低频干扰，提升信号质量

        静电和浪涌保护(TVS/ESD)

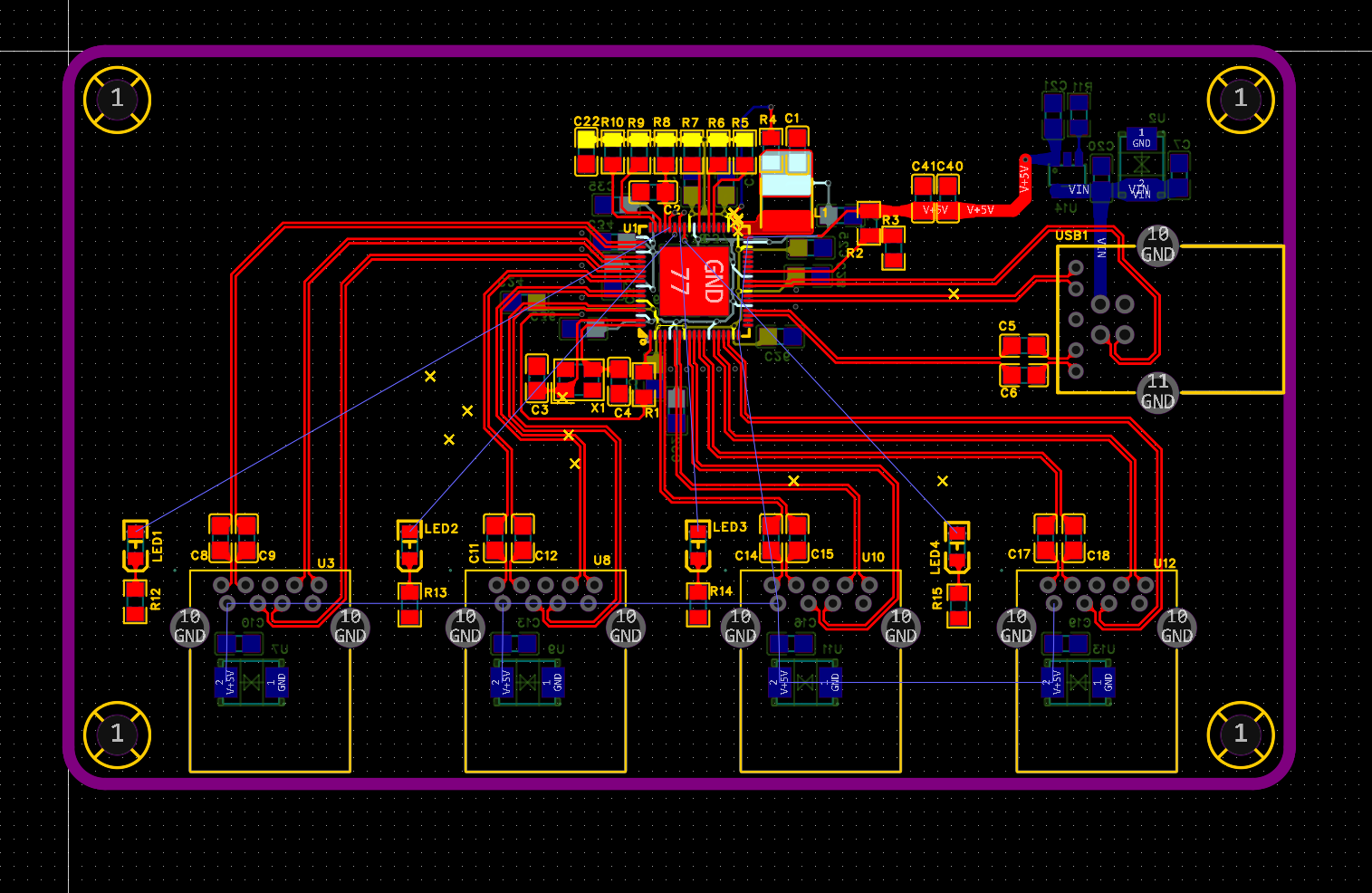

三、布局

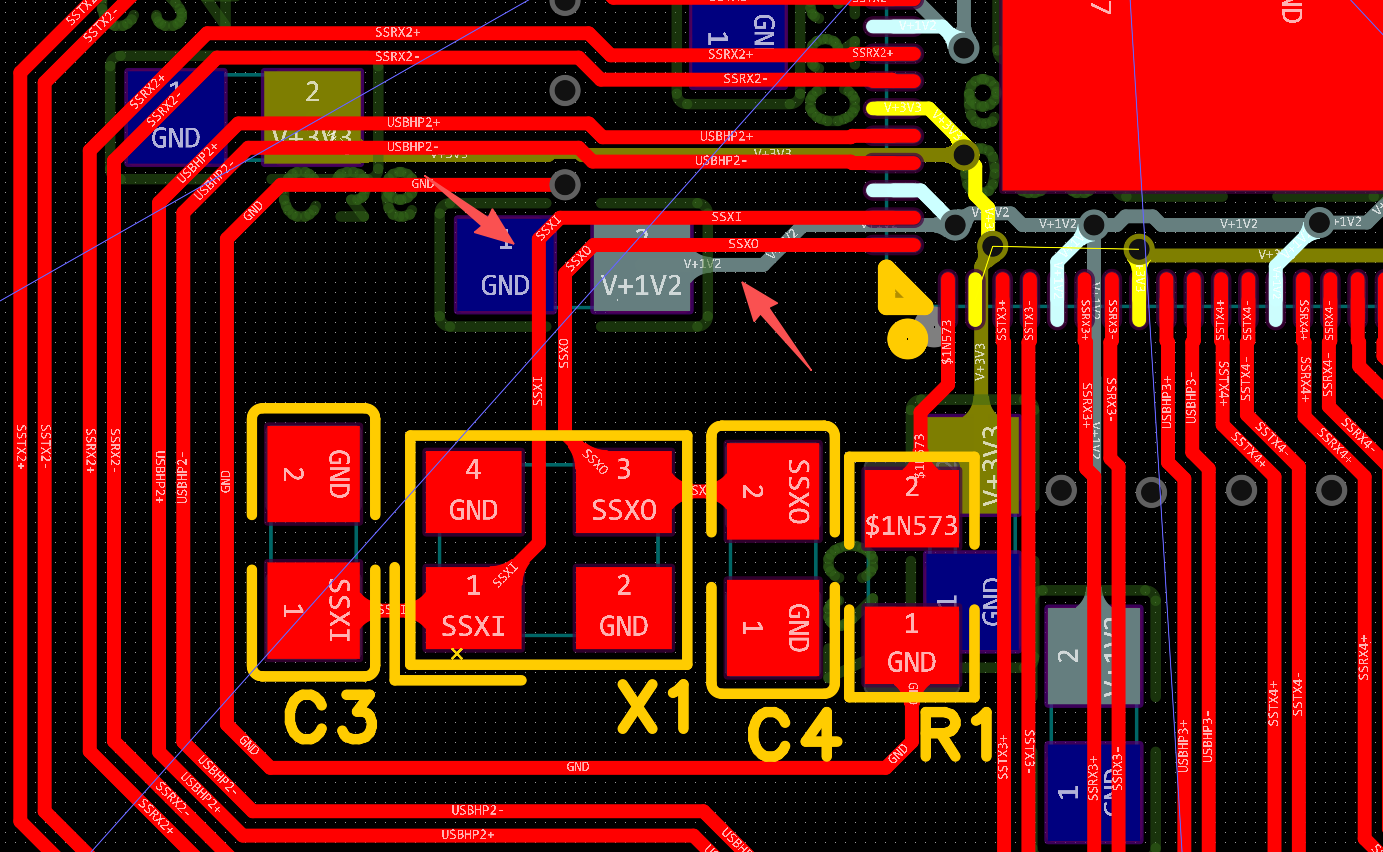

1.连接晶振电路的线尽量短

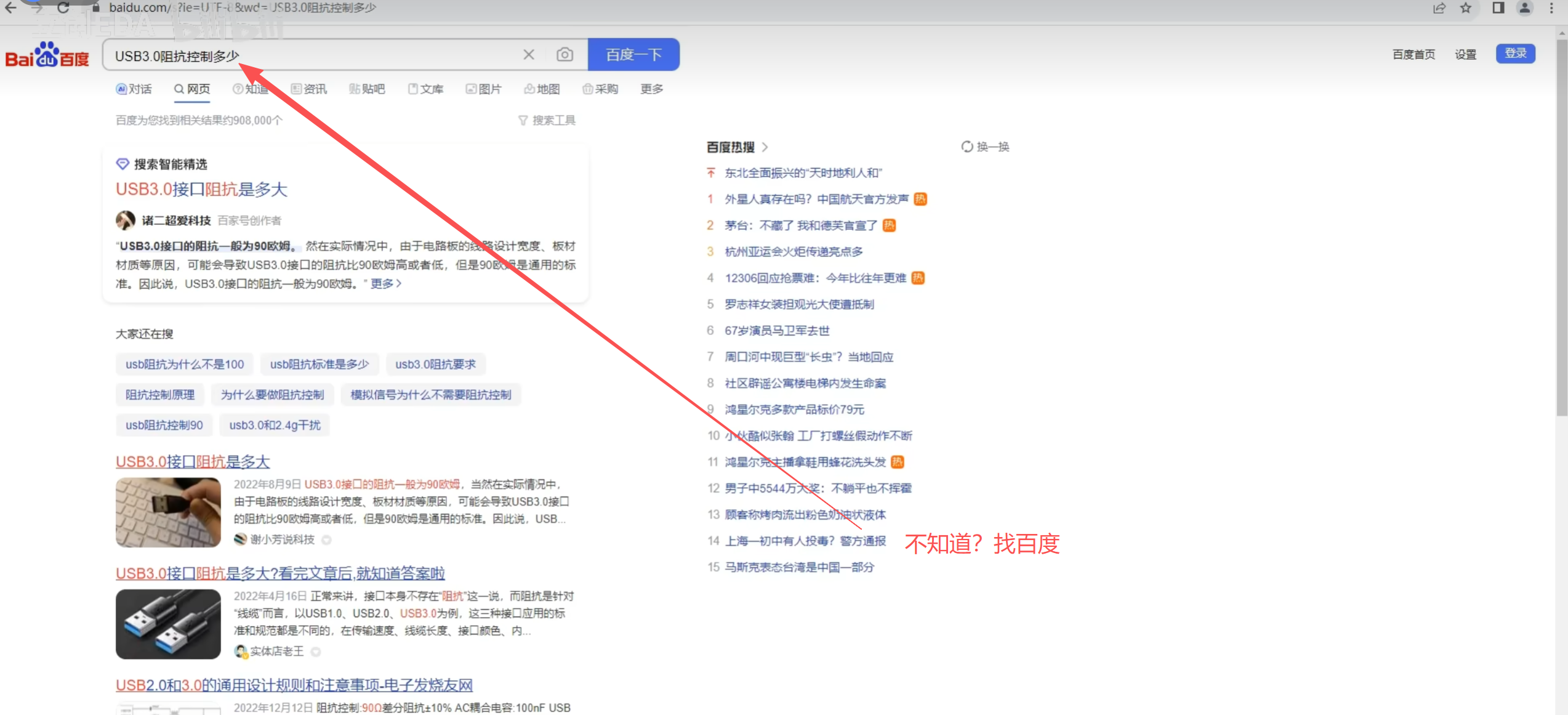

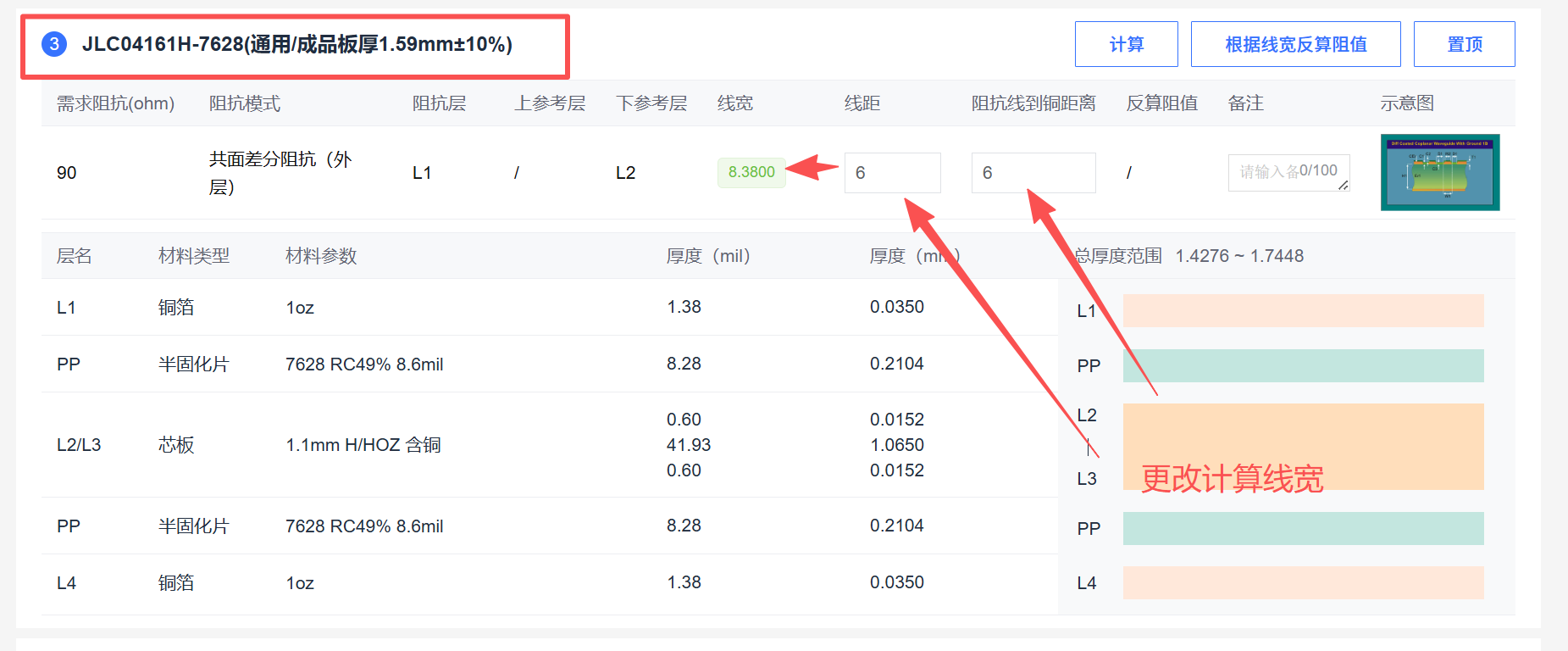

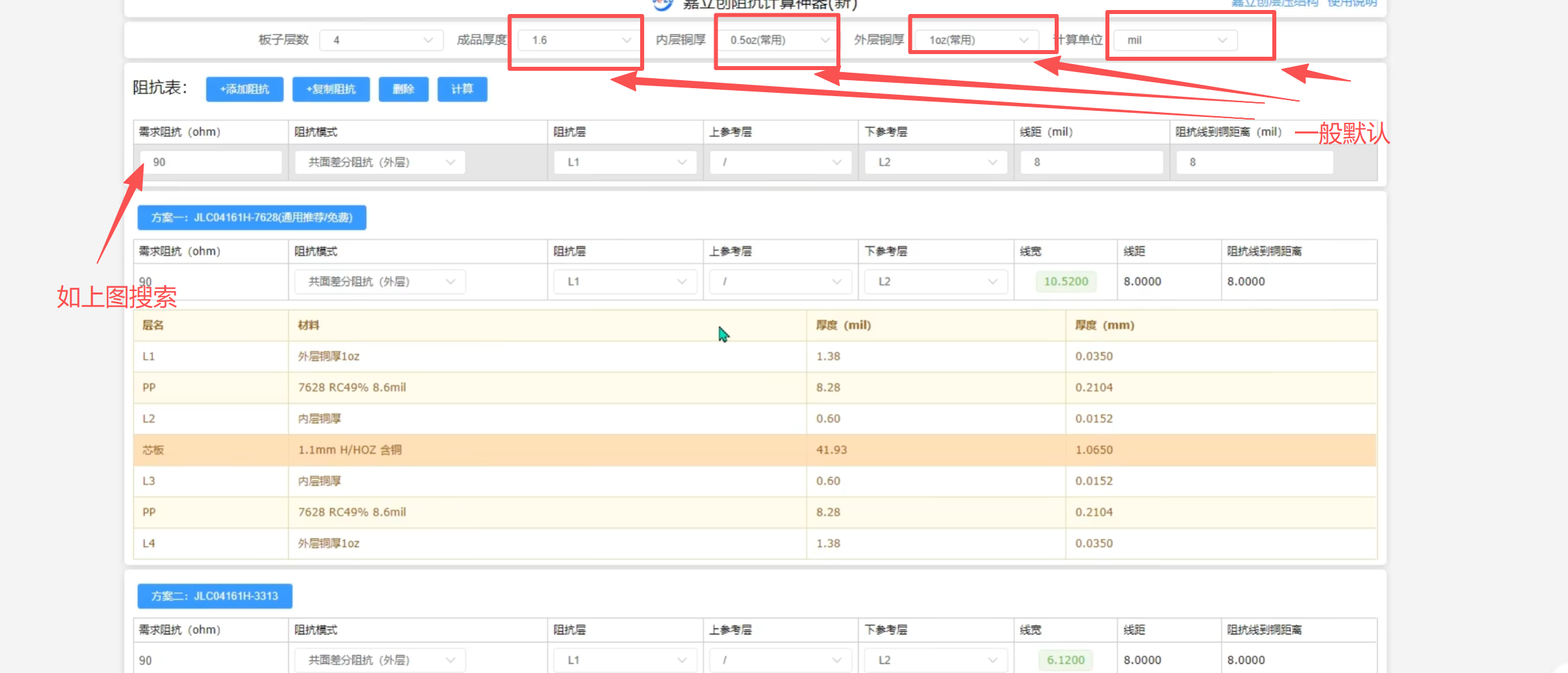

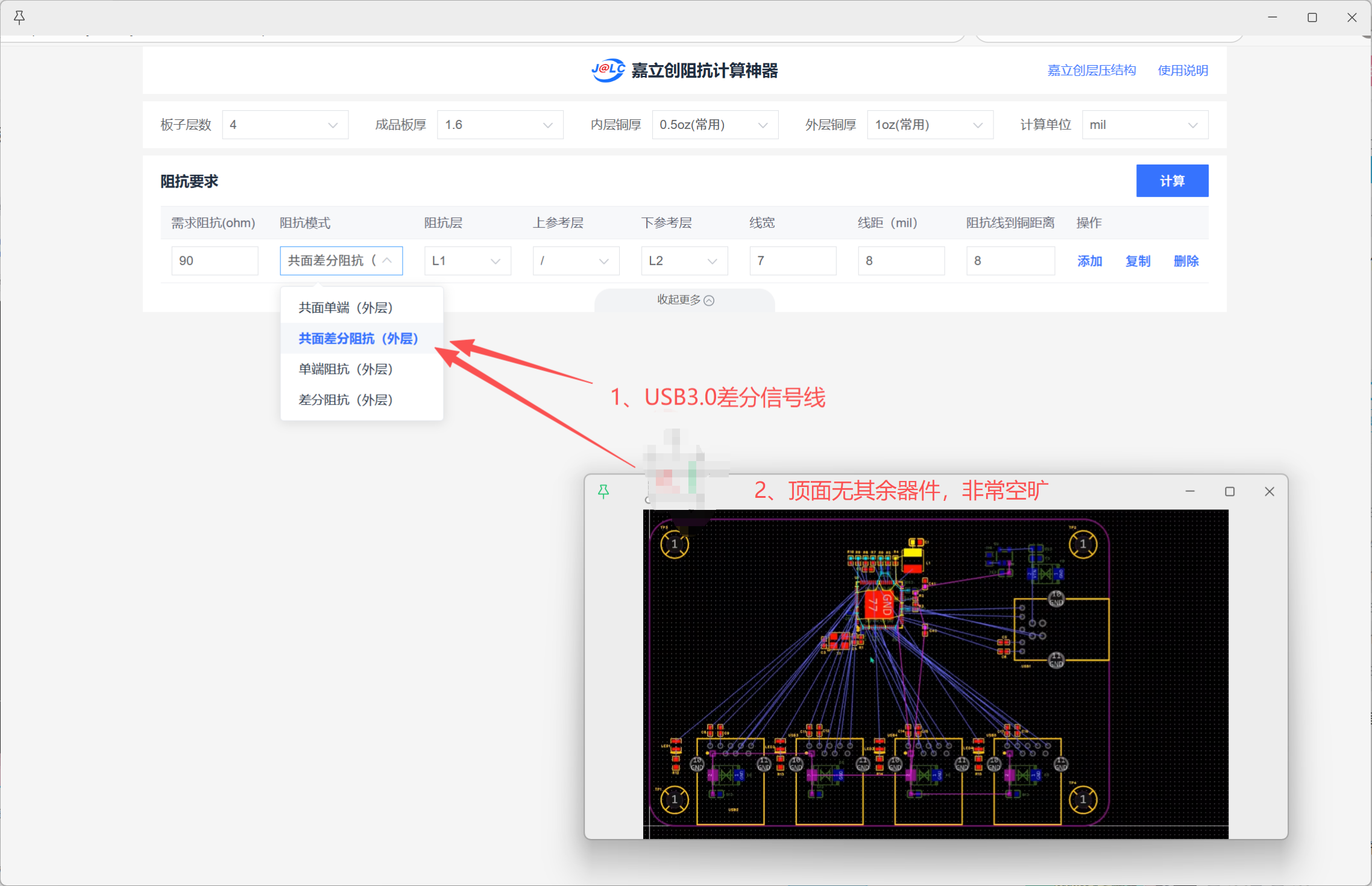

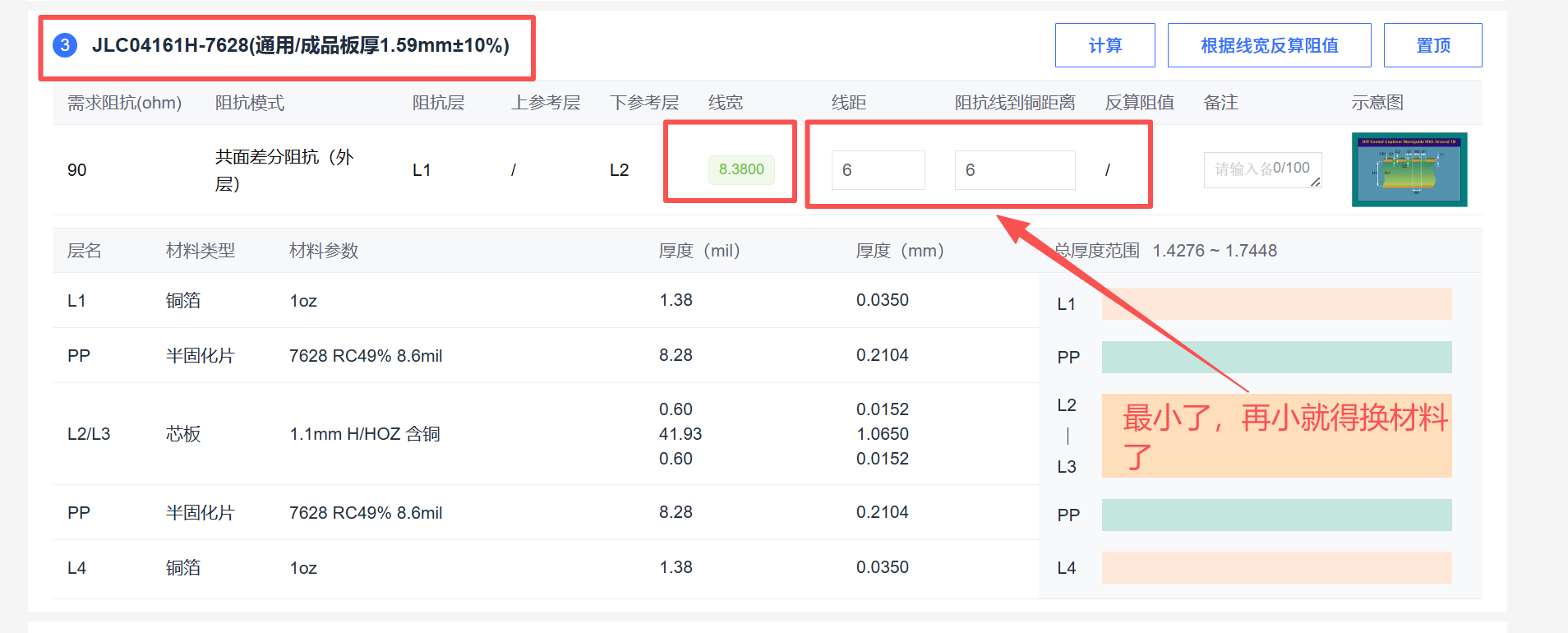

2.阻抗计算

        USB3.0最开传输速度5GBP，对于这种高速传输线，一般要进行阻抗控制

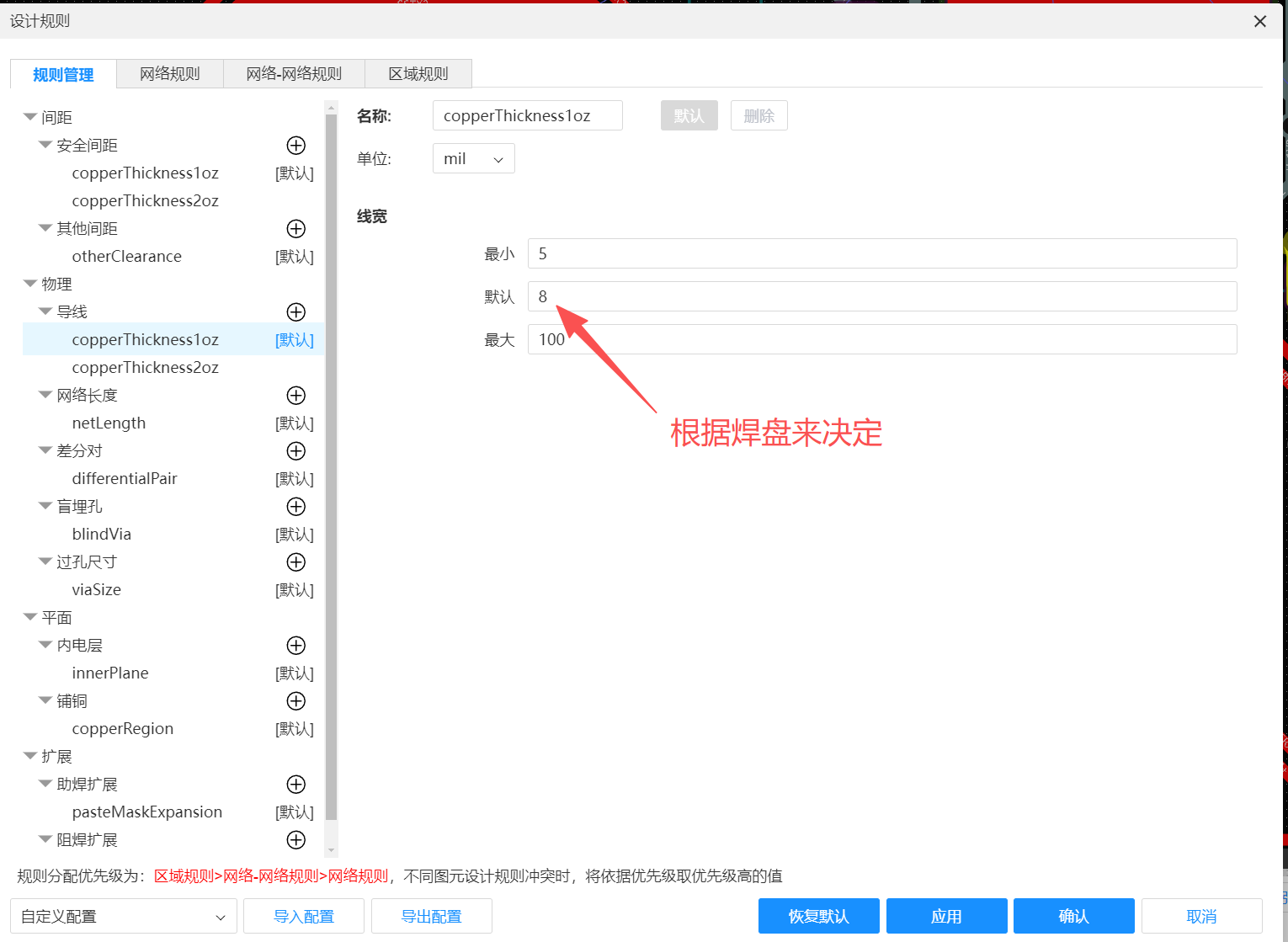

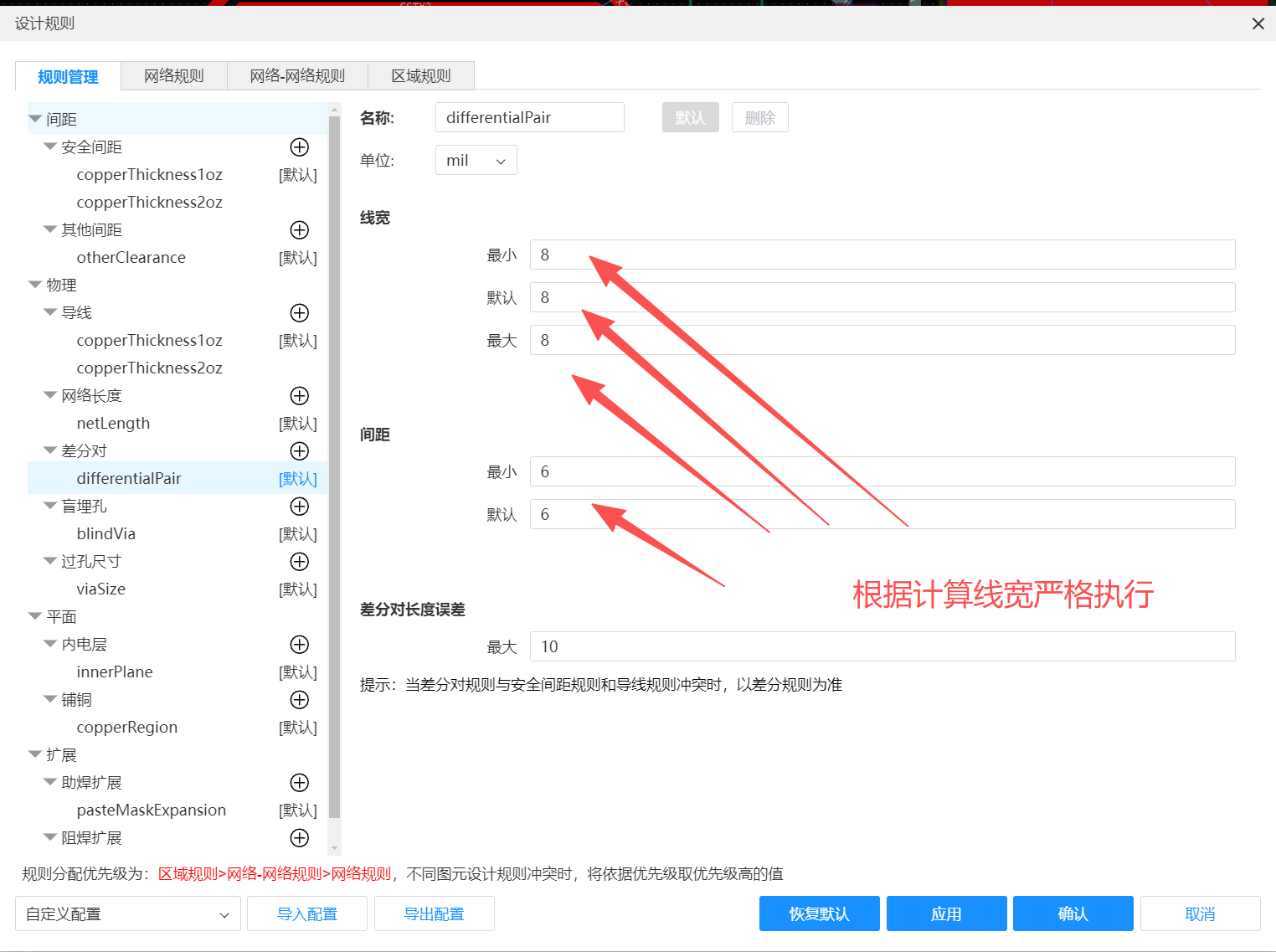

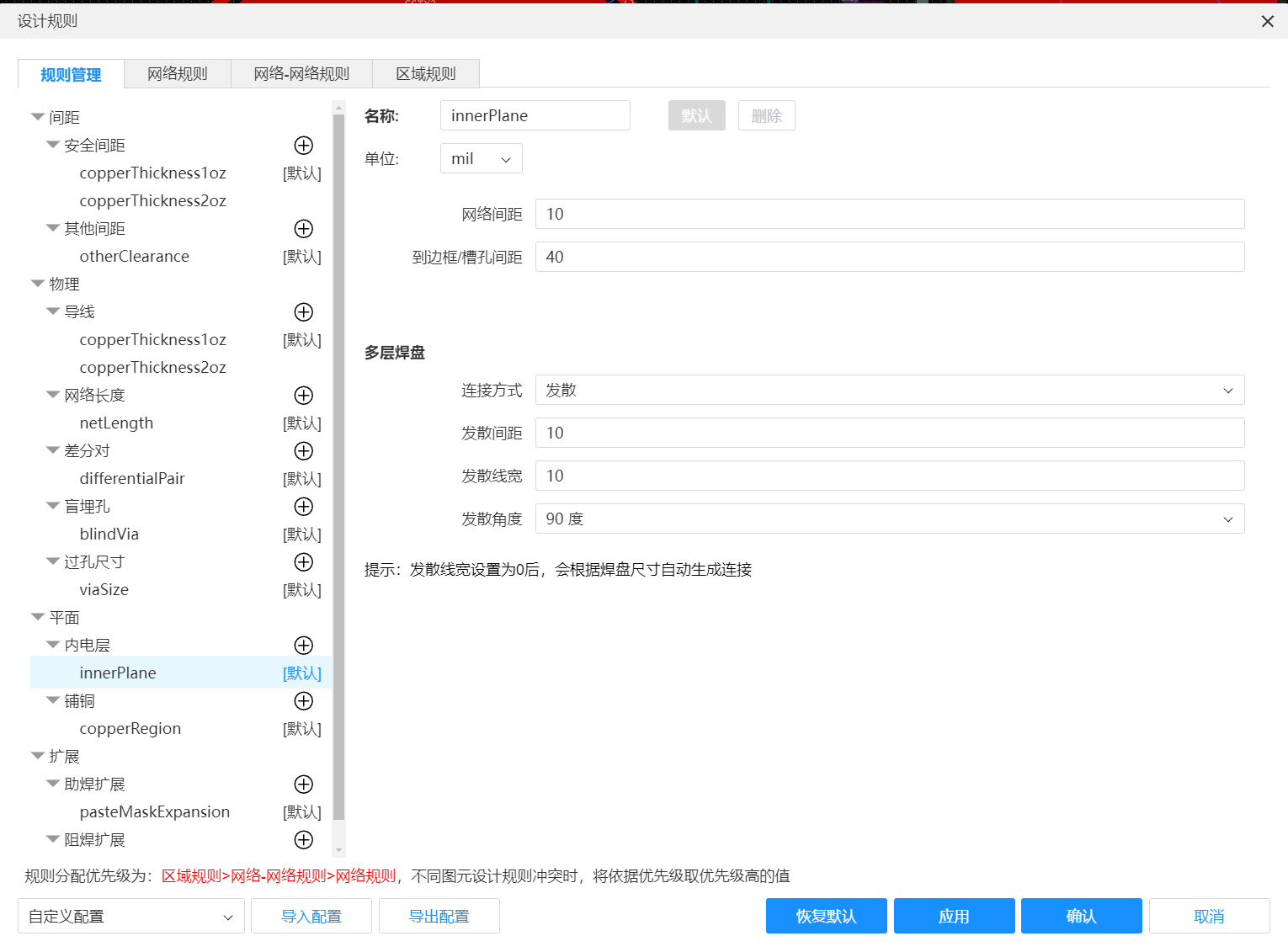

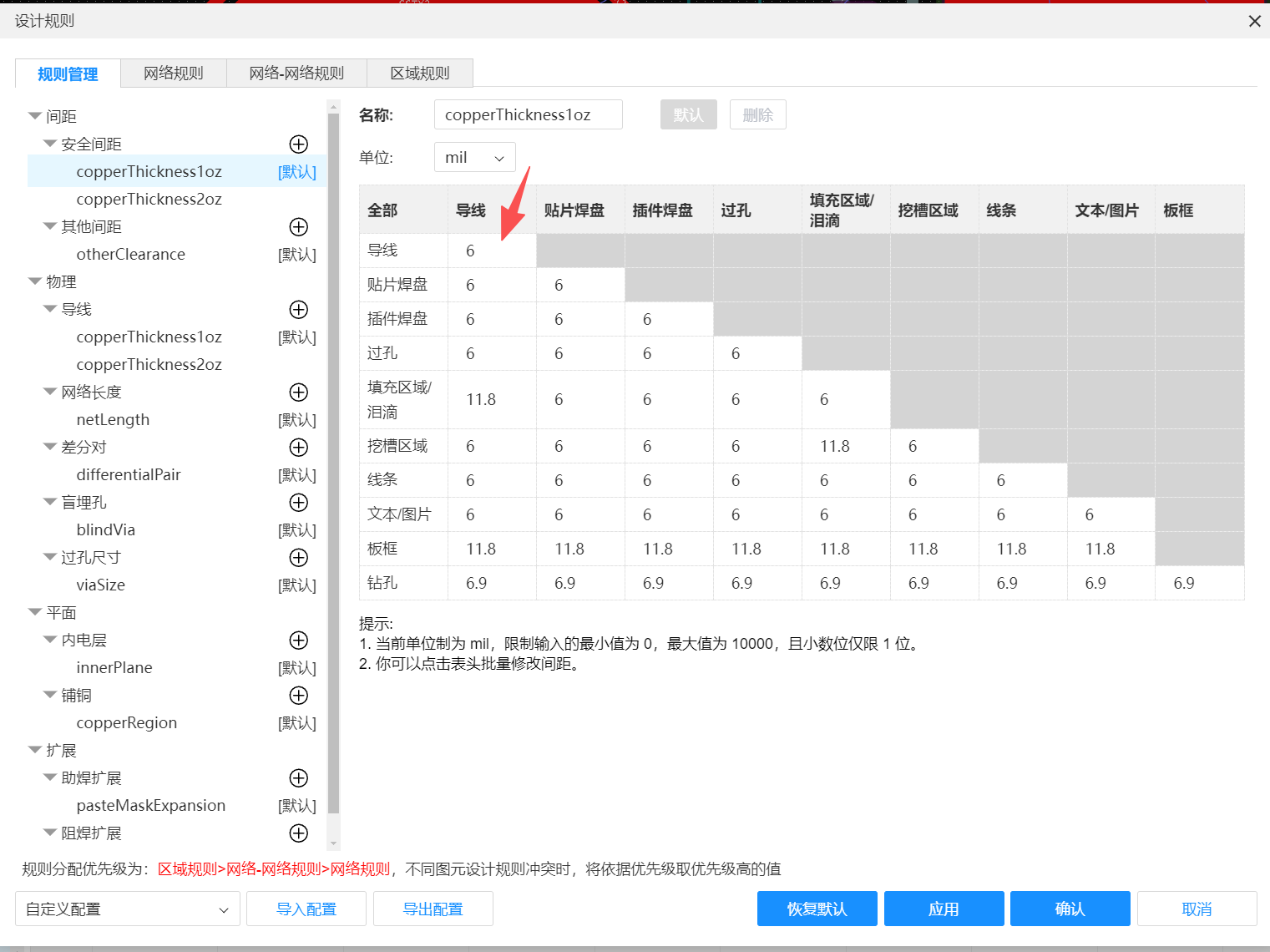

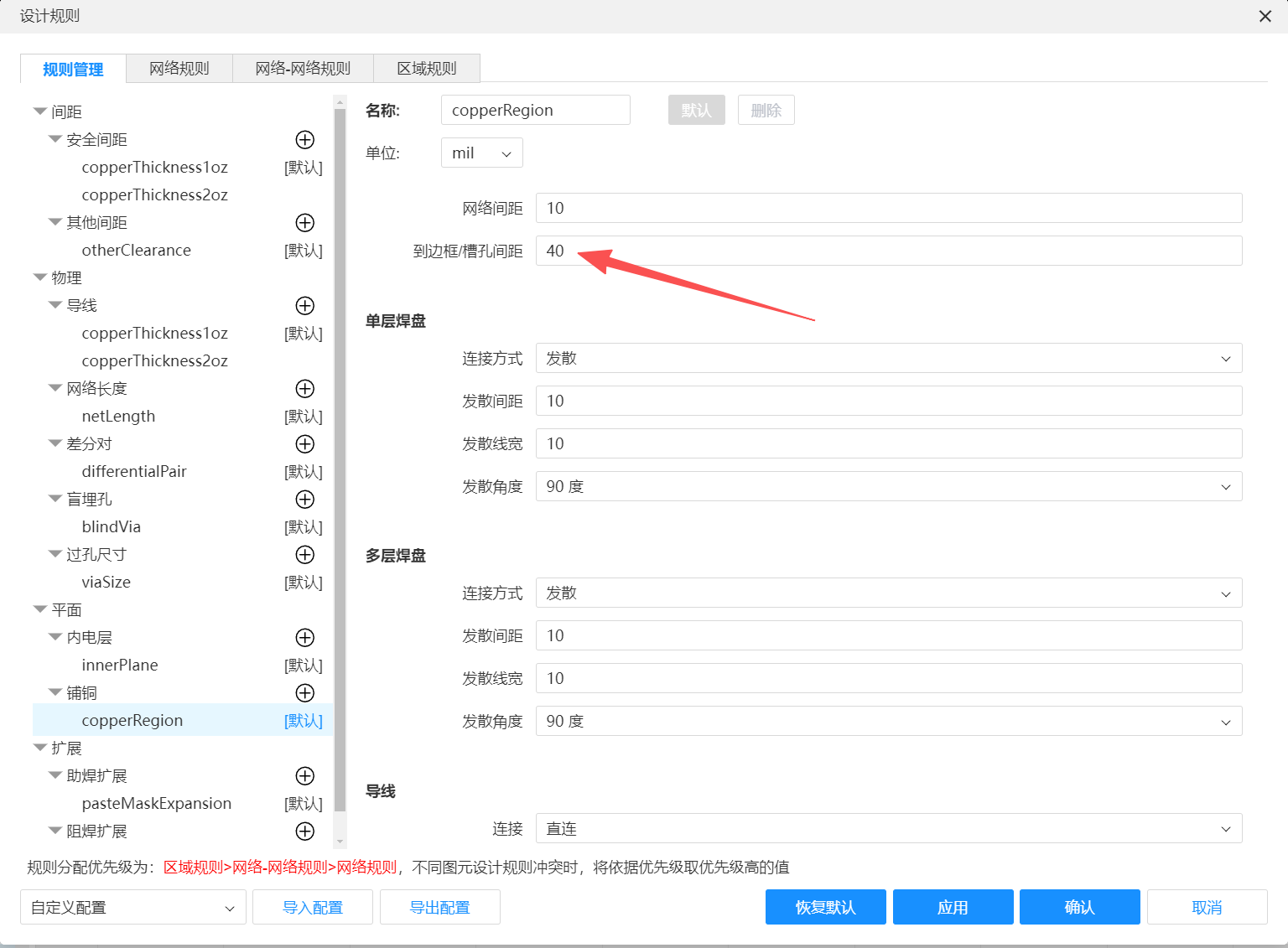

3、规则设计

四、布线技巧

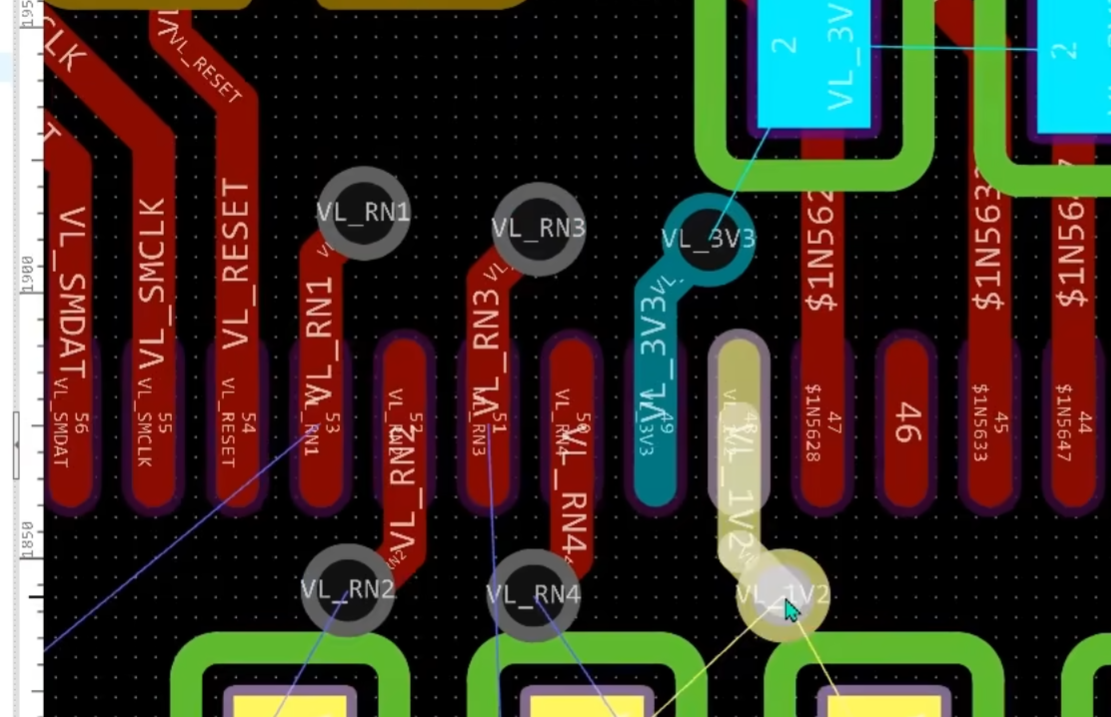

1、在进行网络扇出时，相连网络之间最好保持由余量（较大间距），如下图

2、在对共面高速差分对进行布线是，一般对有阻挡的差分对进行优先布线。

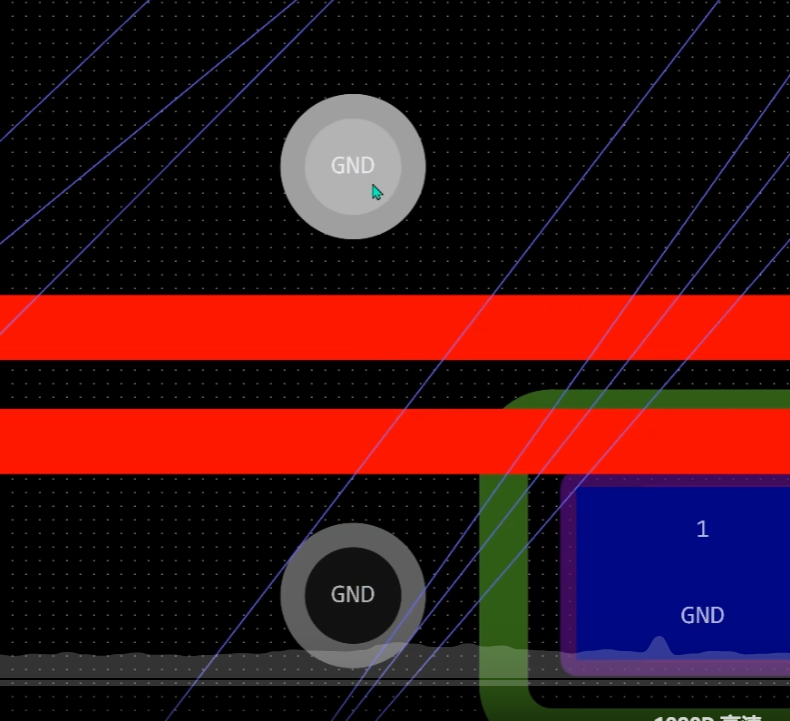

3、共面 .差分对每隔150mil，进行包地处理，放置GND过孔，要求尽量靠近高速差分对，不要报错

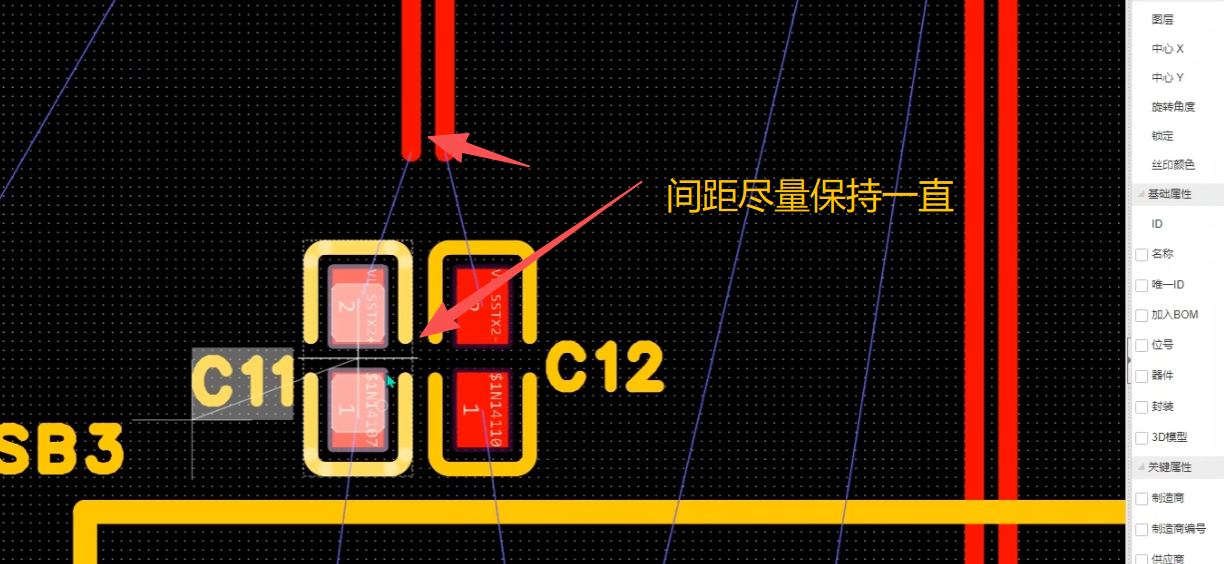

4、对C11和C12进行耦合，使得高速差分对间距与两电容的间距尽量保持一致

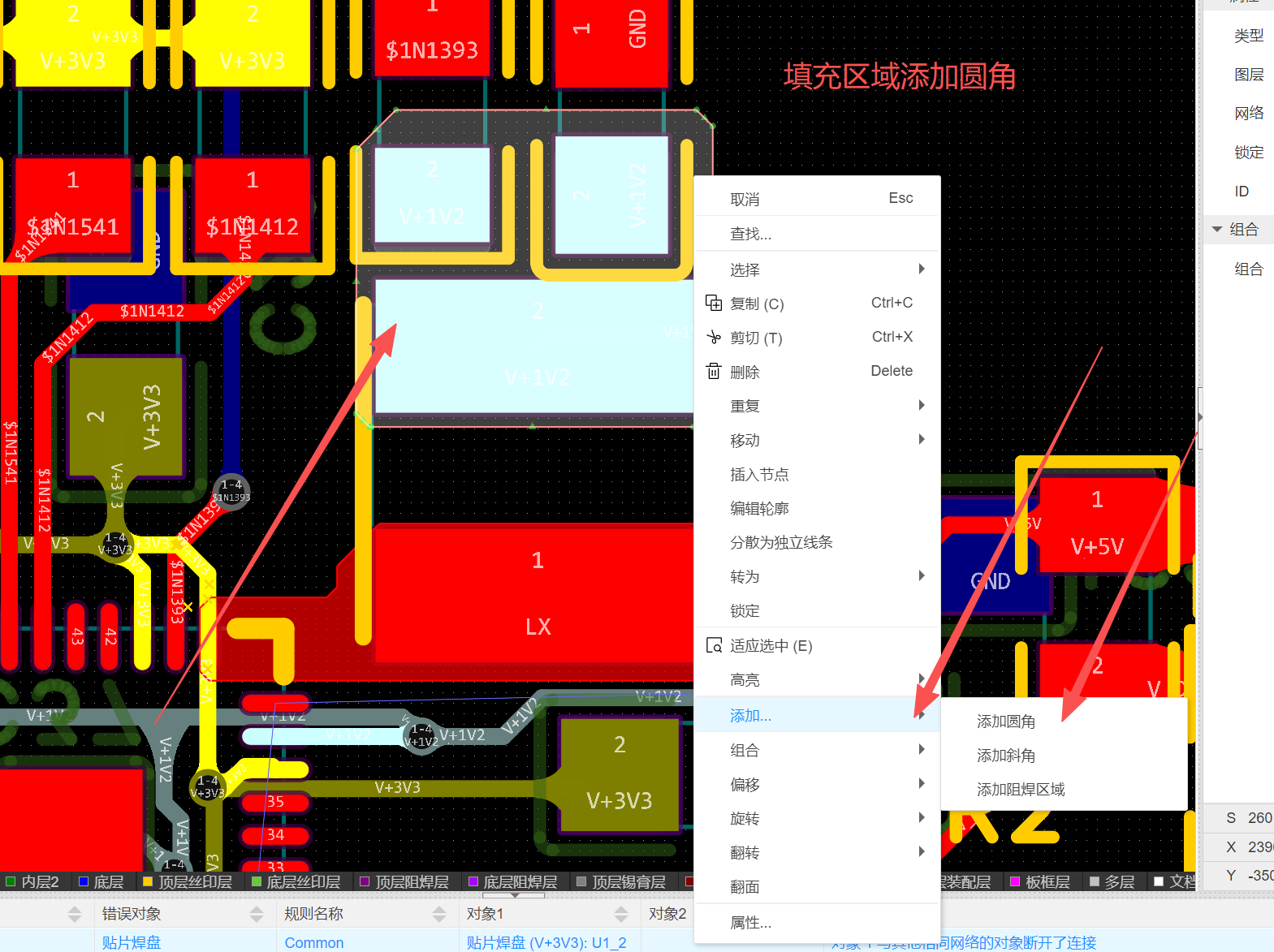

5、填充区域添加圆角

6、高速信号线下面最好不要放平行线，避免干扰

注释：封装最好用0402更好走线
