RNN Encoder-Decoder

Encoder-Decoder模型介绍

RNN Encoder-Decoder模型是一个sequence to sequence模型。该模型将输入序列映射到一个输出序列，而输入序列的长度和输出序列的长度可以是变化的。这种模型最常见的任务是机器翻译。从一种语言的句子（sequence）翻译成另一种语言的句子（sequence）。RNN Encoder-Decoder模型的想法很简单：
（1）一个编码器Encoder处理输入序列$\mathrm{X}=({\mathrm{x}}^{(1)},...,{\mathrm{x}}^{(n_x)})$，将它们表示成一个固定长度的向量C，通常是Encoder（是一个RNN）最后一个时间步的输出；
（2）一个解码器Decoder以C作为输入，产生一个输出序列$\mathrm{Y}=({\mathrm{y}}^{(1)},...,{\mathrm{y}}^{(n_y)})$。$n_x$和$n_y$是变化的。这是一个sequence-to-sequence结构，两个RNN联合训练，以最大化$\log \mathrm{P}({\mathrm{y}}^{(1)},...,{\mathrm{y}}^{(n_y)}|{\mathrm{x}}^{(1)},...,{\mathrm{x}}^{(n_x)})$。
（3）（x,y）是所有的训练集中的序列对。当然Encoder-Decoder结构也有其他形式，例如有的翻译模型，就是Encoder的状态输出，传递给Decoder。

该模型最初是在EMNLP2014上的论文《Learning Phrase Representations using RNN Encoder-Decoder for Statistical Machine Translation》里提出。我们下面就以该论文中的RNN Encoder-Decoder模型为主（该论文还涉及到的其他部分就不介绍了）。注：该文有EMNLP版和预印版。预印版的附录部分对模型具体的实施做了详细的介绍。此处参见的是预印版。

论文链接：https://arxiv.org/pdf/1406.1078

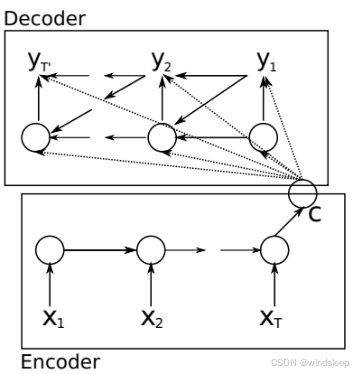

一个典型的RNN Encoder-Decoder例子如图所示。

设输入是一个词的序列$\mathrm{X}=({\mathrm{x}}_1,{\mathrm{x}}_2,...,{\mathrm{x}}_{\mathrm{N}})$，输出序列是$\mathrm{Y}=({\mathrm{y}}_1,{\mathrm{y}}_2,...,{\mathrm{y}}_{\mathrm{M}})$。输入序列和输出序列的长度可以是变化的。

Encoder

编码器Encoder是一个RNN。

RNN隐层的状态按照这个公式计算：${\mathrm{h}}_t=f({\mathrm{h}}_{t-1},{\mathrm{x}}_t)$

是$f$一个非线性激活函数。$f$即可以是一个简单的elemente-wise logistic sigmoid函数，也可以很复杂，如一个LSTM unit。最后一个时间步的输出是一个向量c。它是对整个输入序列做的一个总结（summary）得到的结果，即编码结果。

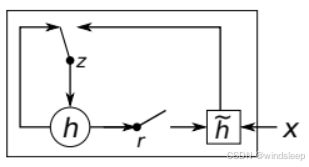

原文自己设计了cell，如图所示。

给出具体的计算如下。喂入Encoder的是一个词的序列，每个词是一个词向量embedding（该文的实验部分使用了维度为500的词向量），用$\mathrm{e}({\mathrm{x}}_i)\in {\mathrm{R}}^{500}$表示。一个时间步的隐层包含1000个hidden unit（即隐层的输出是一个长度为1000维的向量）。时间步t的计算：

${\mathrm{h}}_t=\mathbf{z}{\mathrm{h}}_{t-1}+(1-\mathbf{z}){\tilde{\mathrm{h}}}_t$

其中：

$$\begin{gathered} {\tilde{\mathrm{h}}}_t=\tanh \left(\mathbf{W}e(x_t)+\mathbf{U}(\mathbf{r}\odot {\mathrm{h}}_{t-1})\right) \\ \mathbf{z}=\sigma ({\mathbf{W}}_{\mathbf{z}}e(x_t)+{\mathbf{U}}_{\mathbf{z}}{\mathrm{h}}_{t-1}) \\ \mathbf{r}=\sigma ({\mathbf{W}}_{r}e(x_t)+{\mathbf{U}}_r{\mathrm{h}}_{t-1}) \end{gathered}$$

$e(x_t)$是词对应的词向量。$\text{σ}$是一个logistic sigmoid激活函数。$\stackrel{◯}{\cdot }$是一个逐个元素相乘运算符。计算时初始隐状态设为0。编码器的输出是：

$c=\tanh (V{h}_N)$

矩阵W, U, V都是需要学习的参数。

Decoder

解码器Decoder也是一个RNN，它用于产生输出序列。Decoder RNN的隐状态是：

${{\mathrm{h}}^{\prime }}_t=f({{\mathrm{h}}^{\prime }}_{t-1},{\mathrm{y}}_{t-1},\mathrm{c})$

符号’ 用于表示和Encoder RNN中的参数有区分。Decoder输出序列的第t个元素（例如一个词）的产生是一个条件分布

$\mathrm{P}({\mathrm{y}}_t|{\mathrm{y}}_{t-1},{\mathrm{y}}_{t-2},...,{\mathrm{y}}_1,\mathrm{c})=\mathrm{g}({\mathrm{h}}_t^{\prime },{\mathrm{y}}_{t-1},\mathrm{c})$

激活函数$g$必须能产生概率值。例如，可以是softmax。原文采用的Decoder计算过程如下：

Decoder RNN的初始状态是：

${\mathrm{h}}_0=\tanh (V^{\prime }c)$

在时间步t的输出的计算如下：

${{\mathrm{h}}^{\prime }}_t={{\mathbf{z}}^{\prime }{\mathbf{h}}^{\prime }}_{t-1}+(1-{\mathbf{z}}^{\prime }){\widetilde{{\mathrm{h}}^{\prime }}}_t$

其中

$\begin{array}{rl}{\widetilde{{\mathrm{h}}^{\prime }}}_t& =\tanh \left({\mathbf{W}}^{{}^{\prime }}e({\mathbf{y}}_{t-1})+{\mathbf{r}}^{{}^{\prime }}\odot ({\mathbf{U}}^{{}^{\prime }}{\mathbf{h}}_{t-1}^{{}^{\prime }}+\mathbf{C}c)\right)\\ {\mathbf{z}}^{\prime }& =\sigma \left({\mathbf{W}}_z^{\prime }e({\mathbf{y}}_{t-1})+{\mathbf{U}}_z^{\prime }{\mathbf{h}}_{t-1}^{\prime }+{\mathbf{C}}_z\mathbf{c}\right)\\ {\mathbf{r}}^{\prime }& =\sigma \left({\mathbf{W}}_r^{\prime }e({\mathbf{y}}_{t-1})+{\mathbf{U}}_r^{\prime }{\mathbf{h}}_{t-1}^{\prime }+{\mathbf{C}}_r\mathbf{c}\right)\end{array}$

$\mathrm{e}({\mathrm{y}}_{\mathrm{t}-1})$表示是t-1步预测的输出的词的词向量。$\mathrm{e}({\mathrm{y}}_0)$是一个全部值为0的向量。
在每个时间步，decoder计算产生词j的概率：

$\mathrm{P}({\mathrm{y}}_{t,j}=1|{\mathrm{y}}_{t-1},{\mathrm{y}}_{t-2},...,{\mathrm{y}}_1,\mathbf{X})=\frac{\exp \left({\mathbf{G}}_j{\mathbf{s}}_t\right)}{{\sum }_{j^{\prime }=1}^K\exp \left({\mathbf{G}}_j^{\prime }{\mathbf{s}}_t\right)}$

X表示词汇表，$G\in R^{K\times d}$是权重矩阵，K是词汇表的大小，d是向量s的维度。${\mathbf{G}}_j$是权重矩阵的一行。$s_t$的计算如下：

s t = max ⁡ { s t , 2 i − 1 ′ , s t , 2 i ′ } s_t=\max\{s_{t,2i-1}^{'},s_{t,2i}^{'}\} st​=max{st,2i−1′​,st,2i′​}

这个操作叫max-out，就像是pooling操作，输出的$s_t$的向量长度是${s_t}^{{}^{\prime }}$的一半。

其中：

$s_t^{\prime }=O_h{h}_t^{\prime }+O_{y}e(y_{t-1})+O_{c}c$

可以看到，Decoder在计算输出序列的一个词时，采用了解码器当前时间步的隐状态$h_t^{\prime }$，序列上一个词${\mathrm{y}}_{t-1}$的表示向量和Encoder输出的context $c$。

实例：实现一个翻译模型

建立一个字符级的英-中翻译模型。

要得到一个翻译模型，它包含两个阶段：一个是训练阶段；一个是推断阶段。第一阶段建立的模型结构与第二阶段的不完全一致。而是推断阶段使用第一阶段训练好的模型组件，搭建一个可以进行翻译的模型。下图是一个训练阶段的模型结构。

这是一个字符级的LSTM Encoder-Decoder模型。Encoder是一个LSTM模型，对输入数据（英文字符加符号）进行编码。Decoder是一个基于LSTM的语言模型，根据输入预测下一个中文字符或符号。实例的翻译模型很简单，只为说明怎样使用Encoder-Decoder模型。

实现程序包括：数据集准备、模型的训练和推断（inference）三个部分。

1. 数据集准备

网站http://www.manythings.org/anki/提供了许多语言翻译成英语的预料库。比如，法语-英语、中文-英语。下面的模型都可以适用。本例子中，使用一个英-中数据集。
数据集被处理成三个部分：Encoder的输入encoder_inputs，Decoder的输入decoder_inputs和Decoder的输出decoder_target。
Encoder的输入数据将英文文本按照字符序列来处理。每个字符用one-hot编码。因此encoder_inputs是一个3d的tensor，它的shape是[样本数，最长序列长度，英文字符表大小]。每个英文样本按照最长样本字符长度用空格符进行补齐。
Decoder的输入是将中文文本按照字符序列来处理。同样每个字符用one-hot编码。在输入的中文文本补充一个开始字符’\t’和一个结束符’\n’，同样每个中文文样本按照最长样本字符长度用空格符进行补齐。
Decoder是一个语言模型，因此Decoder的输出的目标数据是Decoder输入数据的左移一位。见上图。

2. 建立模型和训练模型

模型包括Encoder和Decoder。其中Encoder就是一个LSTM模型，我们只需获取最后一个时间步的输出。Decoder在训练阶段是按照一个语言模型来训练。即输入是一个字符的序列，目标数据是错开一位的输入数据。例如，输入是‘hello’，目标数据是‘ello<结束符>’。
建立模型和训练模型的程序如下，

encoder_inputs = Input(shape=(None, num_encoder_tokens))
encoder = LSTM(latent_dim, return_state=True)
encoder_outputs, state_h, state_c = encoder(encoder_inputs)
encoder_states = [state_h, state_c]

decoder_inputs = Input(shape=(None, num_decoder_tokens))
decoder_lstm = LSTM(latent_dim, return_sequences=True, return_state=True)
decoder_outputs, _, _ = decoder_lstm(decoder_inputs,
                                     initial_state=encoder_states)
decoder_dense = Dense(num_decoder_tokens, activation='softmax')
decoder_outputs = decoder_dense(decoder_outputs)
model = Model([encoder_inputs, decoder_inputs], decoder_outputs)

model.compile(optimizer='rmsprop', loss='categorical_crossentropy',
              metrics=['accuracy'])
model.fit([encoder_input_data, decoder_input_data], decoder_target_data,
          batch_size=batch_size,
          epochs=epochs,
          validation_split=0.2)
model.save('s2s.h5')

Encoder模型的输出encoder_outputs后面没有使用。而它的两个状态encoder_states = [state_h, state_c]，作为了decoder的初始状态。训练好的模型会被保存到磁盘。

3.推断（翻译过程）

进行推断的工作原理如下：

（1）LSTM每个时间步产生一个状态c和一个输出h。我们说，基于LSTM的encoder将输入序列编码成两个向量h和 c。
（2）在Decoder， 接收Encoder传递的向量h和c作为自己的状态向量的初始值。
（3）喂入Decoder的输入层一个开始符，本文我们用的是字符’\t’。Decoder将预测一个输出字符。
（4）将预测的字符再喂入Decoder的输入层，再产生一个输出字符。重复这个过程，直到产生了结束符，本文我们用的是’\n’，或者达到了设定的序列长度。
推断的核心是先搭建新的模型

encoder_model = Model(encoder_inputs, encoder_states)

decoder_state_input_h = Input(shape=(latent_dim,))
decoder_state_input_c = Input(shape=(latent_dim,))
decoder_states_inputs = [decoder_state_input_h, decoder_state_input_c]
decoder_outputs, state_h, state_c = decoder_lstm(
    decoder_inputs, initial_state=decoder_states_inputs)
decoder_states = [state_h, state_c]
decoder_outputs = decoder_dense(decoder_outputs)
decoder_model = Model(
    [decoder_inputs] + decoder_states_inputs,
    [decoder_outputs] + decoder_states)

这段程序非常有意思的是，它利用前面的模型的构件，搭建新的模型。这些构件已经训练好了。新的模型encoder_model = Model(encoder_inputs, encoder_states)
就是前面的:

encoder_inputs = Input(shape=(None, num_encoder_tokens))
encoder = LSTM(latent_dim, return_state=True)
encoder_outputs, state_h, state_c = encoder(encoder_inputs)
encoder_states = [state_h, state_c]

而新的模型decoder_model用到了前面定义的层decoder_dense和decoder_lstm。模型的参数不变，但喂入模型的状态数据不同。
进行推断是一个函数decode_sequence，如下。此处把模型简化了，一次喂入decoder的只有一个one-hot编码了的字符，它的tensor的shape=(1,1,字符集大小)。得到的输出包括，一个预测的字符和状态值。再下一趟的预测时，把预测的字符和状态值作为了模型的输入。即一个字符一个字符进行预测，然后拼接成翻译的句子。

def decode_sequence(input_seq):
    states_value = encoder_model.predict(input_seq)
    target_seq = np.zeros((1, 1, num_decoder_tokens))
    target_seq[0, 0, target_token_index['\t']] = 1.  # one-hot编码起始字符’\t’
    stop_condition = False
decoded_sentence = ''

    while not stop_condition:
        output_tokens, h, c = decoder_model.predict(
            [target_seq] + states_value)

        sampled_token_index = np.argmax(output_tokens[0, -1, :])
        sampled_char = reverse_target_char_index[sampled_token_index]
        decoded_sentence += sampled_char

        if (sampled_char == '\n' or
           len(decoded_sentence) > max_decoder_seq_length):
            stop_condition = True

        target_seq = np.zeros((1, 1, num_decoder_tokens))
        target_seq[0, 0, sampled_token_index] = 1. #one-hot编码上一个预测的字符，作为下一个时间步的输入
        states_value = [h, c]

    return decoded_sentence

使用decode_sequence函数进行测试的程序如下:

for seq_index in range(100):
    input_seq = encoder_input_data[seq_index: seq_index + 1]
    decoded_sentence = decode_sequence(input_seq)
    print('-')
    print('Input sentence:', input_texts[seq_index])
    print('Decoded sentence:', decoded_sentence)

下面是列出的一些翻译结果：
Input sentence: Try it.
Decoded sentence: 试试吧。
Input sentence: We try.
Decoded sentence: 我们来试试。
Input sentence: Why me?
Decoded sentence: 为什么是我？
Input sentence: Ask Tom.
Decoded sentence: 去问汤姆。
Input sentence: Awesome!
Decoded sentence: 好棒！
可以看到有些翻译的可以，有些还是不准。模型还是有很大的改善的空间。
