论文信息

题目：A lightweight Convolutional Neural Network based on U shape structure and Attention Mechanism for Anterior Mediastinum Segmentation

基于U形结构和注意力机制的轻量级卷积神经网络用于前纵隔分割

论文创新点

作者提出了一个基于U形结构网络的前纵隔（AM）分割模型，该模型专门设计用于自动检测胸部CT扫描中的前纵隔病变（AMLs）。
为了在保持轻量级网络的同时利用多头自注意力（MHSA）的优势，作者设计了一个并行MHSA，称为Wide-MHSA (W-MHSA)。这种设计通过将输入特征图分成更小的块，并行处理，显著减少了网络中的参数数量。
作者引入了**Channel Depth-Wise Cross-Correlation Attention (CD-WCC)**在编码器中寻找编码器和解码器之间的相似性，以改善器官定位。
为了保持长距离依赖并避免在上采样阶段丢失关键信息，作者设计了Dilated Depth-Wise Parallel Path connection (DDWPP)。这种连接通过使用不同扩张率的扩张卷积，增强了模型的感受野，同时保持了特征图的空间精度。

摘要

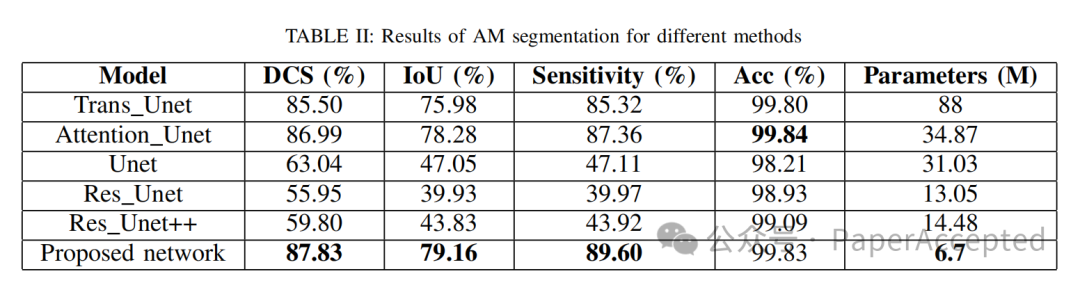

为了自动检测前纵隔（Anterior Mediastinum, AM）中的前纵隔病变（Anterior Mediastinum Lesions, AMLs），首先需要一个专门为AM设计的自动分割模型。由于AML的发生率极低，使得进行类似肺癌筛查的研究变得具有挑战性。回顾性审查一段时间内的胸部CT扫描以调查AML的发生率需要大量的时间。因此，开发一个人工智能（AI）模型来帮助定位AM对于放射科医生提高工作量管理和AMLs的诊断准确性具有重要意义。在本文中，作者介绍了一个U形结构网络来分割AM。使用了两种注意力机制来保持长距离依赖和定位。为了结合多头自注意力（Multi-Head Self-Attention, MHSA）的潜力和轻量级网络，作者设计了一个并行MHSA，称为Wide-MHSA（W-MHSA）。保持长距离依赖对于上采样特征图时的分割至关重要。因此，作者为此目的设计了一个扩张的深度卷积并行路径连接（Dilated DepthWise Parallel Path connection, DDWPP）。为了设计轻量级架构，作者引入了一个扩展卷积块，并将其与提出的W-MHSA结合用于编码器部分的特征提取。提出的网络在2775个AM病例上进行了训练，获得了平均Dice相似系数（DSC）为87.83%，平均交并比（IoU）为79.16%，敏感性为89.60%。作者提出的架构与最先进的分割网络（如Trans Unet, Attention Unet, Res Unet和Res Unet++）相比，展现出了优越的分割性能。

关键字

前纵隔（AM），自注意力，交叉相关注意力，U形结构。

III. 提出的网络架构

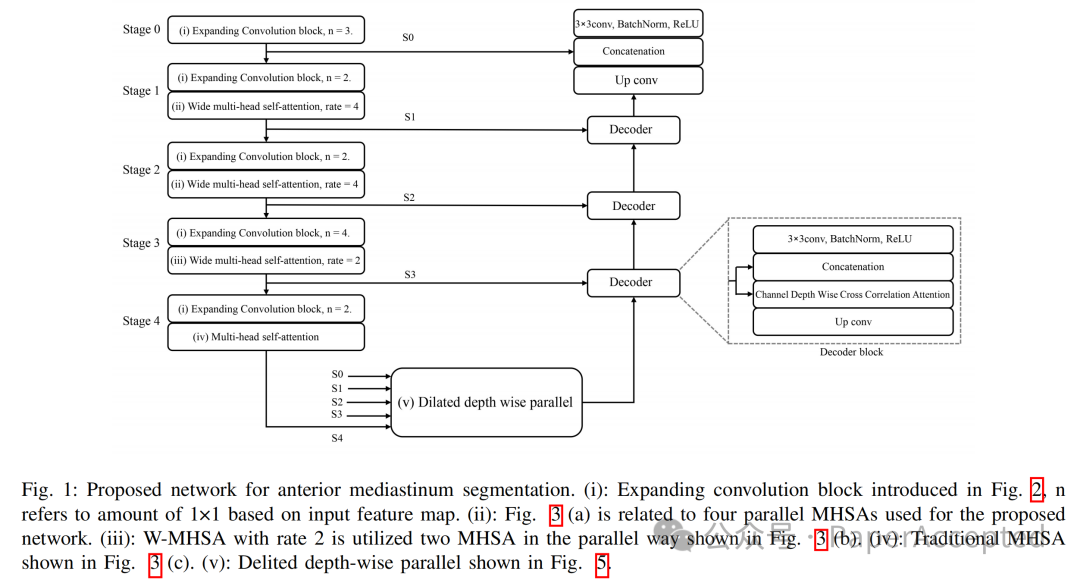

所提出的架构如图1所示，设计为U形结构，包括三个组成部分：编码器、解码器和编码器与解码器之间的并行路径连接。

编码器提取特征图，并将输入维度从3×224×224减少到512×7×7。解码器相对于输入尺寸提高特征图的维度。编码器和解码器都被设计为五个连续的阶段。此外，作者采用了两种高效注意力方法，以显著增强每个解码器和编码器块中的器官分割恢复，增强了模型的能力。在解码器提高高度和宽度后，通道注意力应用于通道维度。作者不使用高度和宽度上的平均值和最大值进行通道注意力，而是利用深度交叉相关[34]来寻找编码器和解码器每个阶段之间的相似特征图。接下来，相似性的有效性乘以特征图。并行路径连接设计为五个扩张卷积，具有不同的过滤器尺寸和扩张率。扩张卷积提供了增强的感受野大小，并在不增加参数数量的情况下检索多个尺度的特征。

A. 扩展卷积块

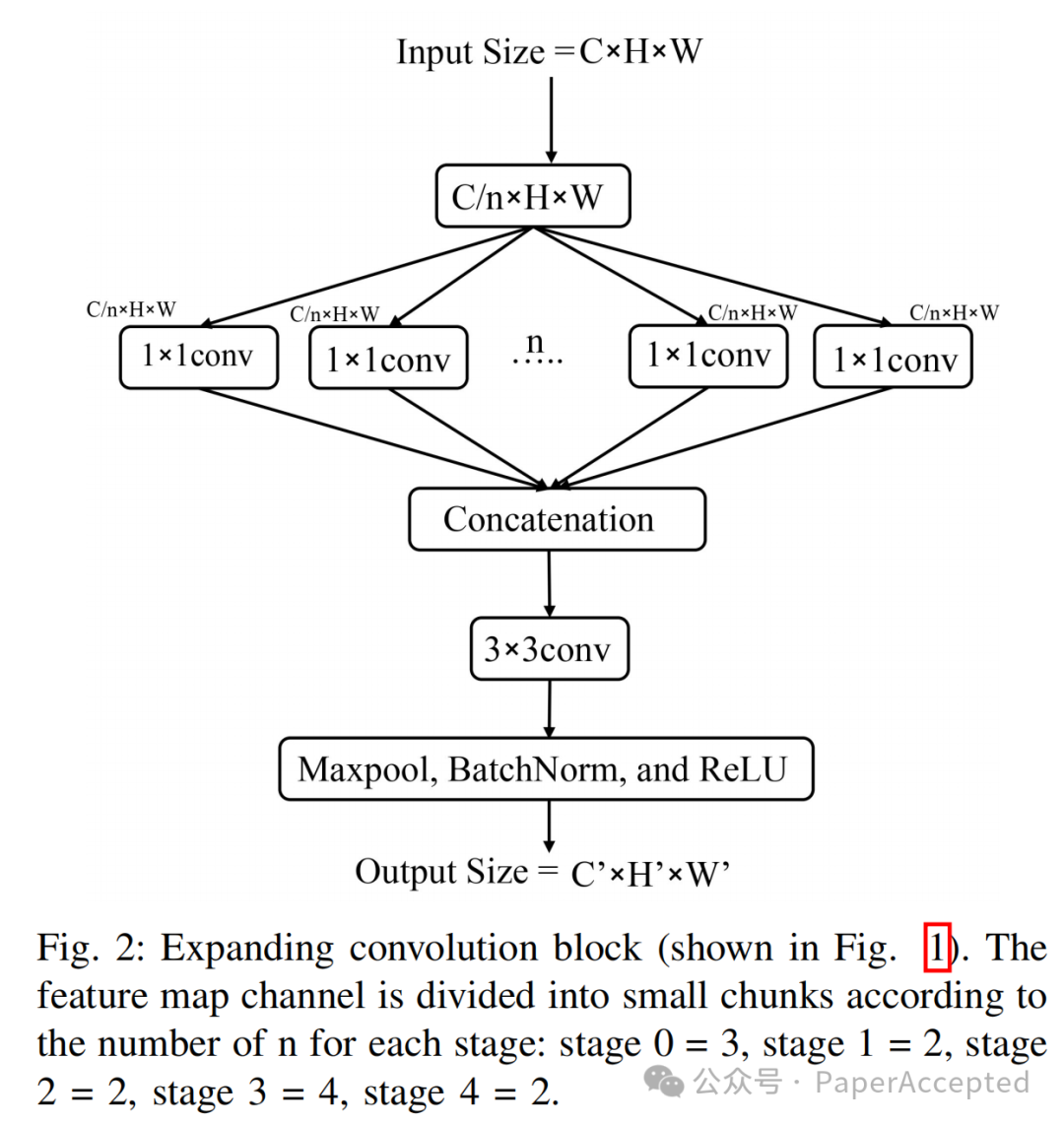

在特征提取部分，作者扩展了卷积层，并在五个阶段构建了所提出的特征提取，如图2所示。

此外，作者使用1×1卷积作为主要部分，而不是3×3卷积。每个步骤的输入通道被分成更小的块，然后为每个较小的通道独立应用单独的卷积滤波器。为了为下一阶段做好准备，所有通道的特定特征在通道维度上进行连接，然后通过一个3×3卷积层。输入图像尺寸为3×224×224。

在阶段0，根据输入通道，三个不同的1×1卷积层独立应用。连接后，一个3×3卷积层将通道提高到64，高度和宽度减少到112。
在阶段1，64个通道被分成2。两个32×112×112同时通过1×1卷积层，并在通道维度上连接回到64个通道，然后得到的特征提取器尺寸为128×56×56。
阶段2的结构与阶段1相同。然而，输出尺寸的通道、高度和宽度维度分别为128、28和28。
阶段3被设计为比其他阶段更深更广，以捕获更复杂的特征和模式，因为输入数据通过网络的进展。尽管它保持了与前几个阶段相同的结构，但它涉及四个1×1卷积同时进行，连接，以及一个额外的3×3卷积。最后，阶段3的特征提取结果为256×14×14。
设计策略与前一阶段相同。然而，输入通道大小为256，除以2。因此，两个64×14×14进入两个1×1卷积独立进行。连接后，输出尺寸为512×7×7，通过一个3×3卷积。

B. 宽多头自注意力（W-MHSA）

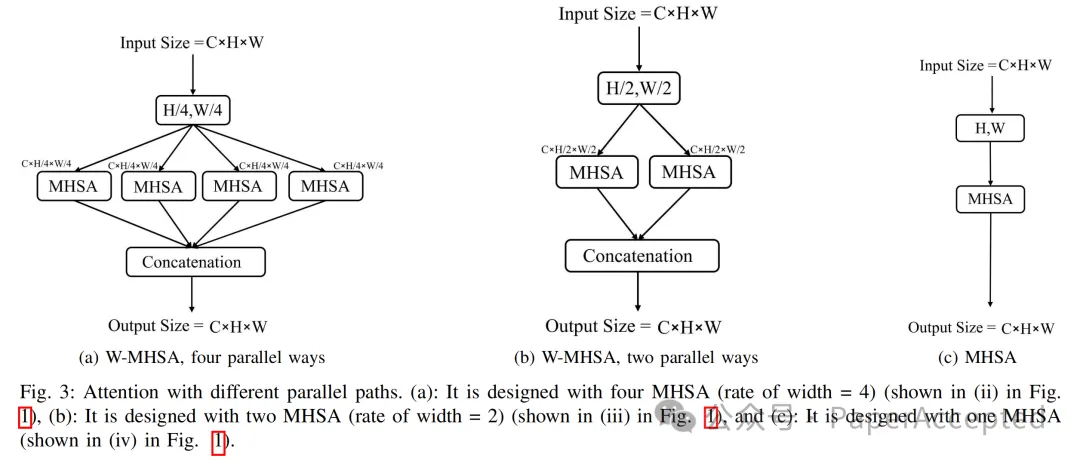

注意力机制可能因输入维度而成为重量级，因为由于全连接层。在这项研究中，特征图的高度和宽度被分成小块，以克服自注意力的重量级。在所提出的网络的编码器中使用了三个不同的MHSA。图3(a)中显示的四个并行MHSAs，图3(b)中显示的两个并行MHSAs，以及图3©中显示的一个MHSA分别用于阶段1和2、阶段3和阶段4。并行MHSAs在这项研究中被命名为Wide-MHSA（W-MHSA）。

在这里插入图片描述

通过阶段1后，输出为64×56×56。首先，在阶段1后应用W-MHSA（宽度比率为4）。W-MHSA（宽度比率为4）设计为四个分支。因此，W-MHSA（宽度比率为4）的输入在高度和宽度上被分成4。首先，四个64×14×14进入四个不同的MHSA。其次，四个MHSA的输出在高度和宽度维度上连接。这些连接的输出再次在高度和权重上连接，然后两个连接阶段相乘。最后，它通过一个卷积层。
此外，对于阶段2，输入128×28×28被4分割。随后，四个128×7×7进入四个单独的MHSAs，方法与阶段1类似。
完成阶段3后，输入尺寸为256×14×14。步骤与前几个阶段相同，不同的是宽度和高度被分成两个。2×(256×7×7)通过两个并行MHSAs（W-MHSA（宽度比率为2））。高度和宽度从两个MHSA输出中连接，然后这两个连接再次在高度和宽度维度上连接。最后，最后两个连接相乘，并通过卷积层。
此外，对于阶段4之后，输入尺寸为512×7×7，使用了单个MHSA。作者在图3中提供了W-MHSA的更多细节，其中(a)将输入尺寸分成4，(b)分成2，©是原始MHSA。

C. 通道深度智能交叉相关注意力（CDWCC）

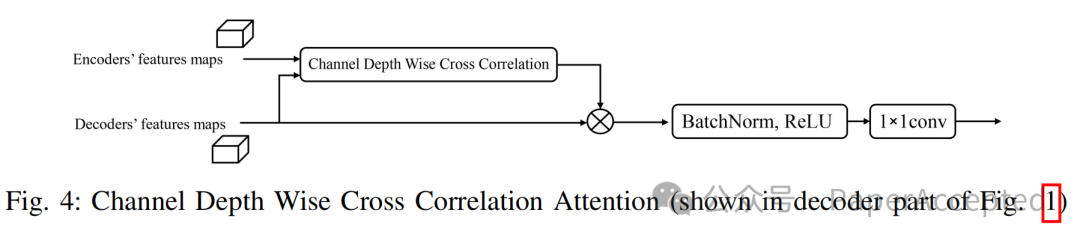

交叉相关模块是一个计算过程，它将两组特征图进行卷积。它通常用于SiamRPN++[34]等技术中的跟踪目的。这个模块的工作机制类似于两组不同的特征图。这项研究使用交叉相关来寻找编码器和解码器之间的相似性。相关过程在两个具有相同数量的通道、高度和宽度的不同特征图上逐通道进行。根据图4，解码器的特征图是CDWCC的输入，而编码器的特征图是执行相关操作的内核，逐通道寻找相似性。最后，CDWCC特征图与解码器特征图逐元素相乘。

D. 扩张深度智能并行路径连接（DDWPP）

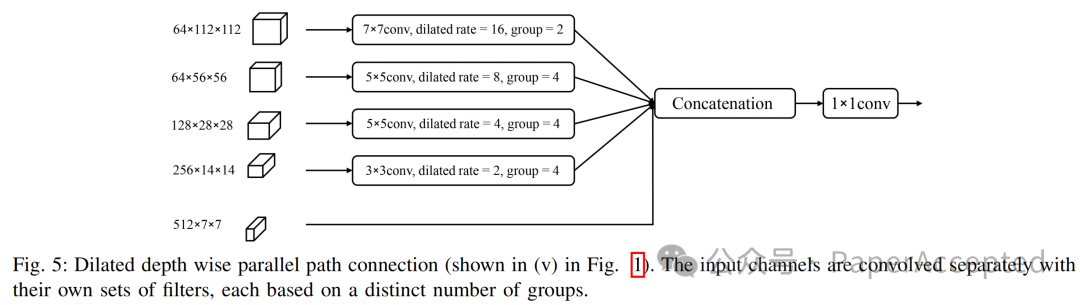

为了拥有高视野，设计了DDWPP。如图5所示，它有五个并行扩张卷积，具有不同的内核尺寸和扩张率，可以在不增加参数数量的情况下捕获大的感受野。在分割过程中，下采样特征图可能会丢弃关键组件。因此，保留编码器的初始阶段的信息对于随后的上采样阶段至关重要。有效地拥有每个阶段的特征图有助于作者提出的网络避免丢失信息。此外，初级阶段具有低级信息，而最后阶段具有宝贵的信息。如图5所示，扩张卷积技术在保持特征图的空间精度的同时扩大了感受野。作者在DDWPP块中使用了四个并行扩张卷积，以增加对小AM的检测灵敏度。这四个扩张卷积分别遵循16、8、4和2的扩张率，以及7×7、5×5、5×5和3×3的过滤器尺寸。

IV. 材料和实验
