激活函数 Sigmod 及其导数

1. Sigmod 函数

Sigmod 函数是神经网络中最常用的激活函数之一，其形式如下：
$$\text{sigmod}(x)=f(x)=\frac{1}{1+e^{-x}}.$$

2. 取值

分析：
（1）当 $x=0$ 时，
$$f(x)=f(0)=\frac{1}{1+e^{-0}}=\frac{1}{2}.$$
（2）当 $x\to +\infty$ 时，$e^{-x}\to 0$，由此 $f(x)\to 1$。
（3）当 $x\to -\infty$ 时，$e^{-x}\to +\infty$，由此 $f(x)\to 0$。

由此，sigmod 函数的取值范围是 $[0,1]$，且单调递增。

3. 图像

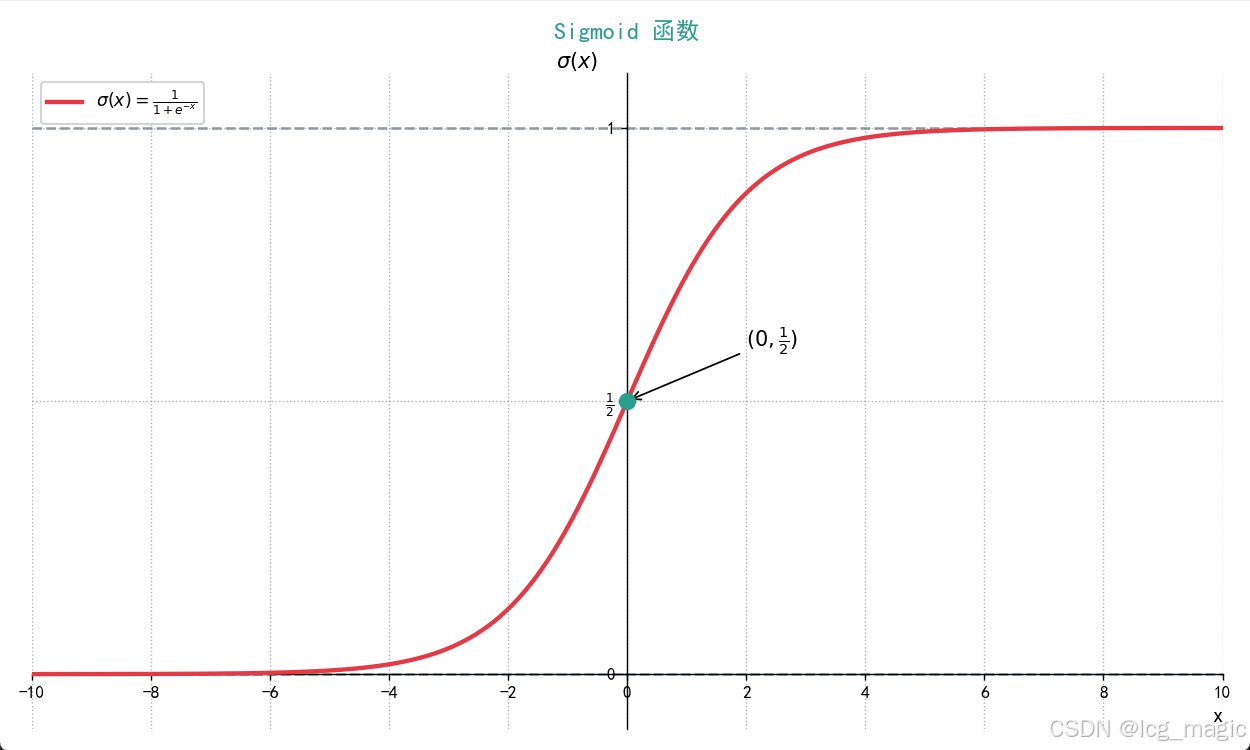

用 Python 来展示它的部分图像：

实现的 Python 代码如下：

import numpy as np
import matplotlib.pyplot as plt


def sigmoid(x: np.ndarray) -> np.ndarray:
    """计算Sigmoid函数值"""
    return 1 / (1 + np.exp(-x))


def plot_sigmoid_origin() -> None:
    """
    绘制原点在(0,0)的Sigmoid函数图像
    """
    # 生成数据
    x = np.linspace(-10, 10, 400)
    y = sigmoid(x)

    # 创建画布和坐标轴
    fig, ax = plt.subplots(figsize=(10, 6), dpi=100)

    # 绘制曲线
    ax.plot(x, y,
            label=r'$\sigma(x) = \frac{1}{1 + e^{-x}}$',
            color='#E63946',  # 更现代的红色
            linewidth=2.5,
            zorder=3)

    # 设置坐标轴范围
    ax.set_xlim(-10, 10)
    ax.set_ylim(-0.1, 1.1)  # 保持上方留白

    # 移动坐标轴到原点
    ax.spines['left'].set_position('zero')
    ax.spines['bottom'].set_position('zero')
    ax.spines['right'].set_visible(False)
    ax.spines['top'].set_visible(False)

    # 设置刻度参数
    ax.xaxis.set_ticks_position('bottom')
    ax.yaxis.set_ticks_position('left')
    ax.tick_params(axis='both', which='major', labelsize=10)

    # 自定义刻度标签
    ax.set_xticks(np.arange(-10, 11, 2))
    ax.set_yticks([0, 0.5, 1.0])
    ax.set_yticklabels(['0', r'$\frac{1}{2}$', '1'])  # 分数显示

    # 添加辅助网格
    ax.grid(True,
            linestyle=':',
            color='gray',
            alpha=0.6,
            zorder=0)

    # 标注关键点
    ax.scatter(0, 0.5, color='#2A9D8F', s=80, zorder=4)
    ax.annotate(r'$(0, \frac{1}{2})$',
                xy=(0, 0.5),
                xytext=(2, 0.6),
                arrowprops=dict(arrowstyle='->', color='black'),
                fontsize=12)

    # 添加渐近线
    ax.axhline(1, color='#264653', linestyle='--', alpha=0.5, zorder=1)
    ax.axhline(0, color='#264653', linestyle='--', alpha=0.5, zorder=1)

    # 设置标签和标题
    ax.set_xlabel('x', fontsize=12, loc='right')
    ax.set_ylabel(r'$\sigma(x)$', fontsize=12, loc='top', rotation=0)
    ax.set_title('Sigmoid 函数',
                 pad=20,
                 fontsize=14,
                 color='#2A9D8F')

    # 添加图例
    ax.legend(loc='upper left', framealpha=0.95)

    plt.tight_layout()
    plt.show()


# 执行绘图
if __name__ == "__main__":
    plot_sigmoid_origin()

4. 导数

$$\begin{array}{rl}{f}^{\prime }(x)& ={\left(\frac{1}{1+e^{-x}}\right)}^{\prime }\\ & =-\frac{1}{{\left(1+e^{-x}\right)}^2}{\left(1+e^{-x}\right)}^{\prime }\\ & =-\frac{1}{{\left(1+e^{-x}\right)}^2}{e}^{-x}(-x{)}^{\prime }\\ & =-\frac{1}{{\left(1+e^{-x}\right)}^2}{e}^{-x}(-1)\\ & =\frac{e^{-x}}{{\left(1+e^{-x}\right)}^2}=\frac{(1-1)+e^{-x}}{{\left(1+e^{-x}\right)}^2}=\frac{(1+e^{-x})-1}{{\left(1+e^{-x}\right)}^2}\\ & =\frac{1}{1+e^{-x}}-\frac{1}{{\left(1+e^{-x}\right)}^2}\\ & =f(x)-f^2(x)\\ & =f(x)\left(1-f(x)\right).\end{array}$$

即：$f^{\prime }(x)=f(x)\left(1-f(x)\right)$。
