花焊盘（热风焊盘）存在的意义

原创 于 2025-06-23 06:58:52 发布 · 171 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga开发

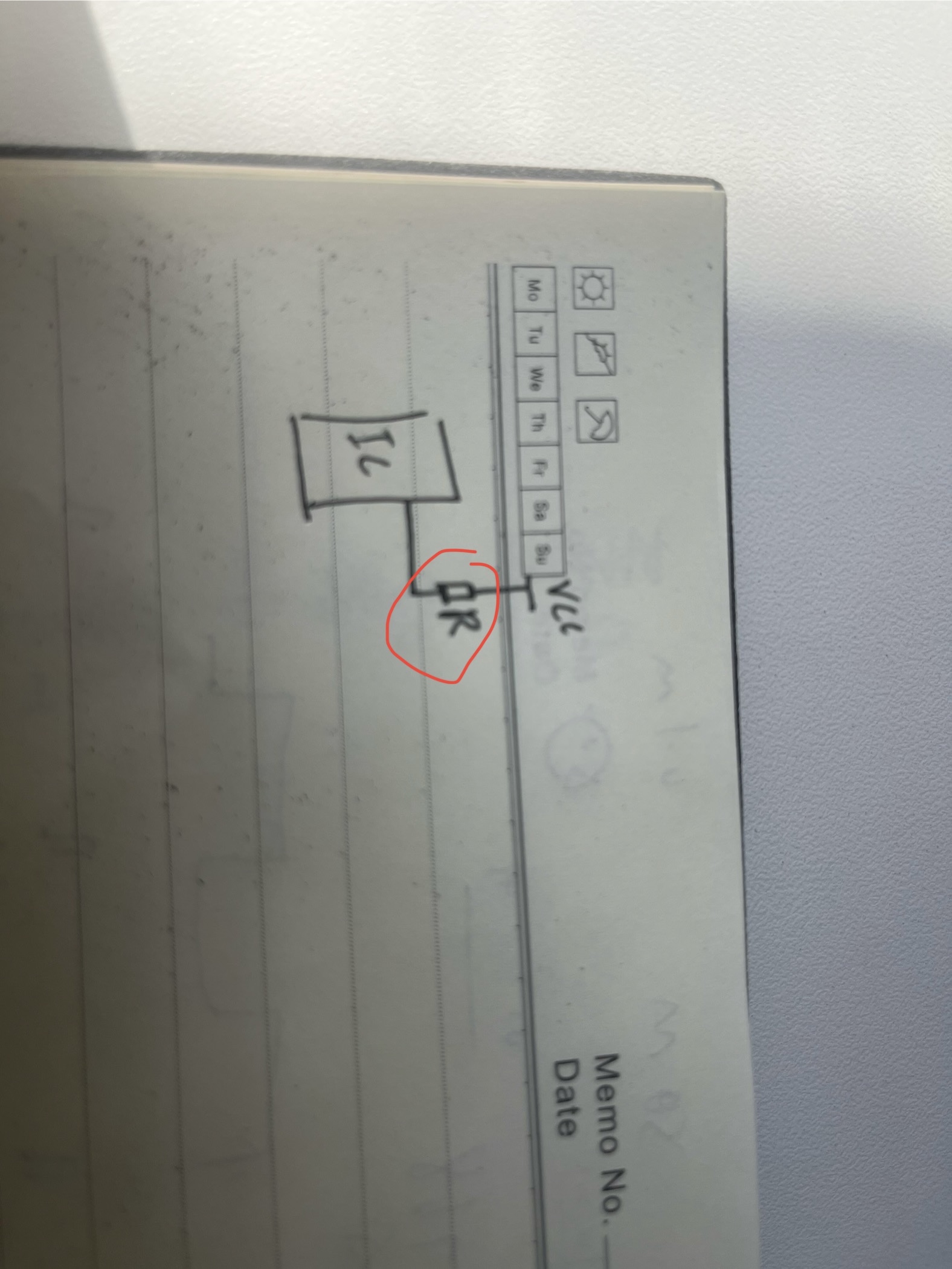

1.如下为运用场景

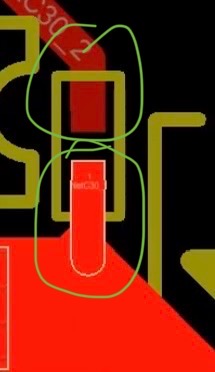

2.这里用花焊盘防止热量快速的流失，防止焊接出现立碑的问题。——炉子功率足够大，加热足够均匀，这种问题一般都不会出现的

3.这样也可避免立碑
