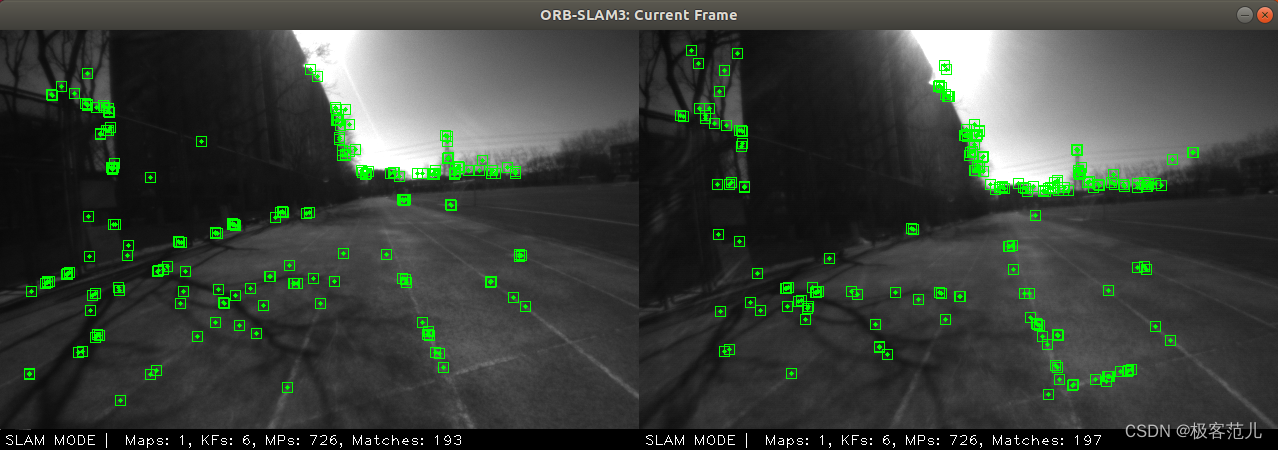

ORB-SLAM3在复杂光照环境下，特征提取和特征匹配的性能明显下降，其准确性和鲁棒性收到很大影响，尤其是当周围环境获取的ORB特征点数量不足时，位姿的估计过程无法进行，甚至或导致初始化和跟踪失败的情况，目前工程所需在复杂光照下运行SLAM，ORB-SLAM3是工程性非常好的SLAM算法，所以打算将图像增强用于ORB-SLAM3的特征提取，增强光照环境下的鲁棒性。

文章目录

一、图像增强

1、拉普拉斯算子

拉普拉斯算子，也称为拉普拉斯滤波器或拉普拉斯掩模，是一种用于图像处理的卷积核。它在图像中执行二阶导数操作，有助于检测图像中的变化率，特别是边缘。通过将拉普拉斯算子应用于图像，我们可以增强图像中的边缘，使它们更加突出。

2、自定义拉普拉斯算子

（1）加载图像

（2）定义自定义拉普拉斯卷积核

cv::Mat kernel = (Mat_<float>(3, 3) <<
		1, 1, 1,
		1, -8, 1,
		1, 1, 1);

（3）应用自定义拉普拉斯卷积核

将使用 filter2D 函数将自定义拉普拉斯卷积核应用于图像：

Mat imglap;
filter2D(image, imglap, -1, kernel);

（4）显示处理结果

Mat result;
result = image - imglap;

$g(x,y)=f(x,y)+c\bigg[\nabla^2f(x,y)\bigg]$

f(x,y)和g(x,y)分别是输入图像和锐化后的图像。原图像 + c * (拉普拉斯算子卷积后的图像) = 锐化后的图像。

这里的卷积核如果采用上公式a和b，则参数c=-1；如果使用的是后面两个公式，则c=1

二、修改ORB-SLAM3的跟踪线程

1、对图像进行了灰度化

这里使用了 OpenCV 的 cvtColor 函数，将彩色图像img转换为灰度图像 gray_img。COLOR_BGR2GRAY 参数指定了转换的方式，即从 BGR 彩色空间转换到灰度空间。

Mat gray_img;
cvtColor(img, gray_img, COLOR_BGR2GRAY);

2、拉普拉斯算子锐化

使用了 OpenCV 的 Laplacian 函数来应用拉普拉斯算子。该函数接受灰度图像 gray_img 作为输入，然后将结果存储在 output_img 中。CV_8U 参数指定了输出图像的数据类型，即8位无符号整数

// Apply Laplacian operator
Mat output_img;
Laplacian(gray_img, output_img, CV_8U);

将拉普拉斯算子的处理过程放在了构造函数中。

在构造函数中，首先对图像进行了灰度化，然后应用了拉普拉斯算子，并将处理后的图像传递给了 FrameDrawer。接下来，跟踪线程的主循环 Run 函数需要添加具体的跟踪逻辑

#include "Tracking.h"
#include "ORBmatcher.h"
#include "FrameDrawer.h"
#include "Converter.h"
#include "G2oTypes.h"
#include "Optimizer.h"
#include "Pinhole.h"
#include "KannalaBrandt8.h"
#include "MLPnPsolver.h"
#include "GeometricTools.h"

#include <iostream>
#include <mutex>
#include <chrono>

using namespace std;

namespace ORB_SLAM3
{

Tracking::Tracking(System *pSys, ORBVocabulary* pVoc, FrameDrawer *pFrameDrawer, MapDrawer *pMapDrawer, Atlas *pAtlas, KeyFrameDatabase* pKFDB, const string &strSettingPath, const int sensor, Settings* settings, const string &_nameSeq):
    mState(NO_IMAGES_YET), mSensor(sensor), mTrackedFr(0), mbStep(false),
    mbOnlyTracking(false), mbMapUpdated(false), mbVO(false), mpORBVocabulary(pVoc), mpKeyFrameDB(pKFDB),
    mbReadyToInitializate(false), mpSystem(pSys), mpViewer(NULL), bStepByStep(false),
    mpFrameDrawer(pFrameDrawer), mpMapDrawer(pMapDrawer), mpAtlas(pAtlas), mnLastRelocFrameId(0), time_recently_lost(5.0),
    mnInitialFrameId(0), mbCreatedMap(false), mnFirstFrameId(0), mpCamera2(nullptr), mpLastKeyFrame(static_cast<KeyFrame*>(NULL))
{
    // Load camera parameters from settings file
    if(settings){
        newParameterLoader(settings);
    }
    else{
        cv::FileStorage fSettings(strSettingPath, cv::FileStorage::READ);

        bool b_parse_cam = ParseCamParamFile(fSettings);
        if(!b_parse_cam)
        {
            std::cout << "*Error with the camera parameters in the config file*" << std::endl;
        }

        // Load ORB parameters
        bool b_parse_orb = ParseORBParamFile(fSettings);
        if(!b_parse_orb)
        {
            std::cout << "*Error with the ORB parameters in the config file*" << std::endl;
        }

        bool b_parse_imu = true;
        if(sensor==System::IMU_MONOCULAR || sensor==System::IMU_STEREO || sensor==System::IMU_RGBD)
        {
            b_parse_imu = ParseIMUParamFile(fSettings);
            if(!b_parse_imu)
            {
                std::cout << "*Error with the IMU parameters in the config file*" << std::endl;
            }

            mnFramesToResetIMU = mMaxFrames;
        }

        if(!b_parse_cam || !b_parse_orb || !b_parse_imu)
        {
            std::cerr << "**ERROR in the config file, the format is not correct**" << std::endl;
            try
            {
                throw -1;
            }
            catch(exception &e)
            {

            }
        }
    }

    initID = 0; lastID = 0;
    mbInitWith3KFs = false;
    mnNumDataset = 0;

    vector<GeometricCamera*> vpCams = mpAtlas->GetAllCameras();
    std::cout << "There are " << vpCams.size() << " cameras in the atlas" << std::endl;
    for(GeometricCamera* pCam : vpCams)
    {
        std::cout << "Camera " << pCam->GetId();
        if(pCam->GetType() == GeometricCamera::CAM_PINHOLE)
        {
            std::cout << " is pinhole" << std::endl;
        }
        else if(pCam->GetType() == GeometricCamera::CAM_FISHEYE)
        {
            std::cout << " is fisheye" << std::endl;
        }
        else
        {
            std::cout << " is unknown" << std::endl;
        }
    }

#ifdef REGISTER_TIMES
    vdRectStereo_ms.clear();
    vdResizeImage_ms.clear();
    vdORBExtract_ms.clear();
    vdStereoMatch_ms.clear();
    vdIMUInteg_ms.clear();
    vdPosePred_ms.clear();
    vdLMTrack_ms.clear();
    vdNewKF_ms.clear();
    vdTrackTotal_ms.clear();
#endif

    // Perform Laplacian operator on initial frame
    string img_path = "S:/datasets/coco2017/train/images/000000000009.jpg"; // Replace with your image path
    Mat img = imread(img_path);

    Mat gray_img;
    cvtColor(img, gray_img, COLOR_BGR2GRAY);

    // Apply Laplacian operator
    Mat output_img;
    Laplacian(gray_img, output_img, CV_8U);

    // Pass the processed image to the FrameDrawer
    mpFrameDrawer->UpdateImage(output_img);

    // Set the initial state to NO_IMAGES_YET
    mState = NO_IMAGES_YET;
}

void Tracking::Run()
{
    while (1) {
        // Here goes your tracking loop
    }
}

#ifdef REGISTER_TIMES
// Define your time statistics functions here
#endif

}
