关于STM32DCMI外设使用总结

其实能专门来搜这个DCMI相关的博客的人基本上都对DCMI是个什么玩意儿有一定的了解了，

个人认为这个外设本身其实很简单，难的地方在于使用DCMI的时候会需要摄像头相关的配置以及屏幕相关的驱动以及外部RAM的拓展，到最后流畅的再屏幕上显示摄像头的画面涉及的东西比较多。

首先需要注意的一点就是，DCMI的这个FIFO一共是四个字（以H7举例，下面一样），而因此如果不及时读走就会导致DCMI进入错误中断

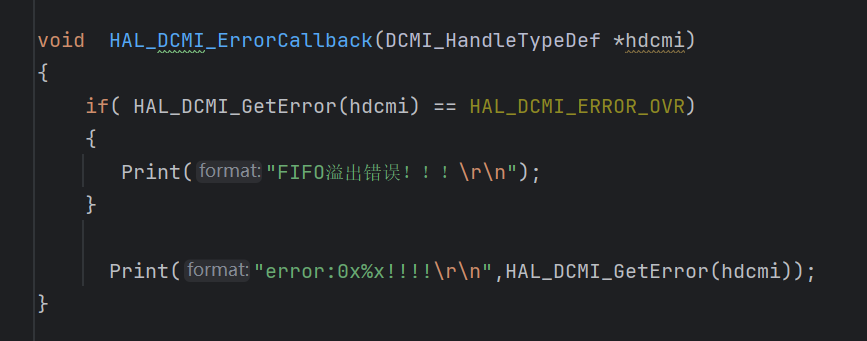

建议把这个中断回调实现一下不然DCMI出问题都不知道在哪（不要杠我为什么要在中断里用打印操作）

回到上面，如果是FIFO溢出这个错误，那就是没有及时读走数据，这时候我们就要检查一下是否是因为在调用这个开启DCMI的DMA搬运函数的时候把目标地址直接设置为外部SDRAM了

我们知道，外部SDRAM访问速度是不如外部SRAM的，外部SRAM是不如内部SRAM的，因此如果设置为外部RAM，很可能带宽速率不够导致跟不上摄像头不断输出的数据流导致DCMI的FIFO溢出。

所以我们在使用DCMI的时候，DMA的缓冲区就要在片内SRAM，但由于片内SRAM往往都比较小，且是分块的，例如

因此我们往往不能让DMA把一整帧的数据搬运到片内SRAM再去把这一整帧的数据搬到片外SDRAM上，所以就采取分块搬运的操作，等DMA搬运完一块区域（一般以行为单位，以800*480像素的屏幕来说，每次搬800*N大小的像素块），然后再去把这一块数据搬到外部SDRAM上，然后再次接收，直到把一整帧的数据搬完后再显示到显存上。

其实仅仅这样是不行的，因为摄像头的数据是一直在发的，我们不可能等用于接收的这块内部SRAM把数据搬到外部RAM后再回来接收，这样数据就丢失了，因此我们需要保证始终有一块缓冲区用来接受数据，因此我们需要第二块缓冲区，也就是DMA的双缓冲机制，当一块缓冲区接收满数据之后，切换另一块去接收，已经满的这部分开始向外部SRAM发送，也就是始终有一块缓冲区在向外发送数据，始终有一块缓冲区来接收数据，

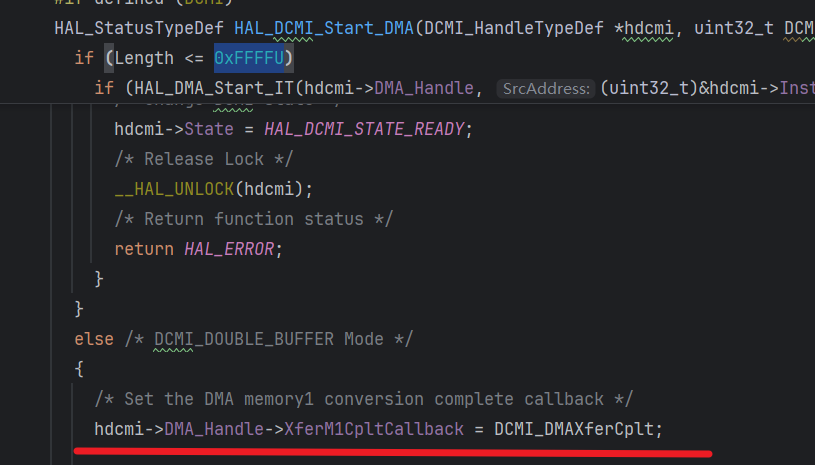

在调用DCMI的这个开启函数后，如果数据量大于65535*4个字节，就会在函数内部自动开启双缓冲，把我们给的缓冲区分为两个Buffer,

可以看到，内部会检测数据量是否大于0xFFFFU，因为DMA的数据搬运计数器是16位的，因此一次能搬运的数据量最大就是65535，这里是说的普通DMA，如果是MDMA，就是32位的，而DMA能处理的数据最大单位是字节，因此在超过65535*4个字节的数据量后，就会在内部开启双缓冲，

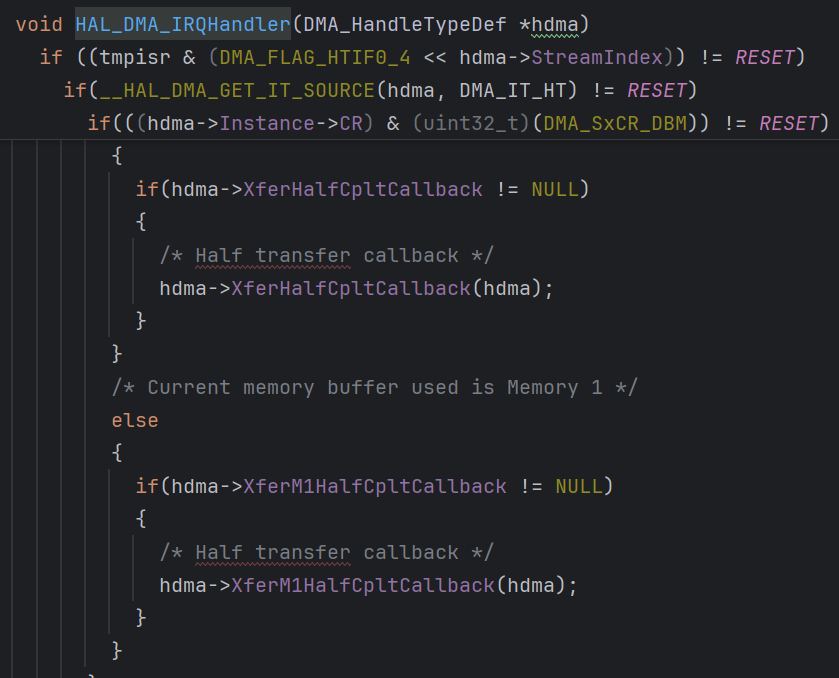

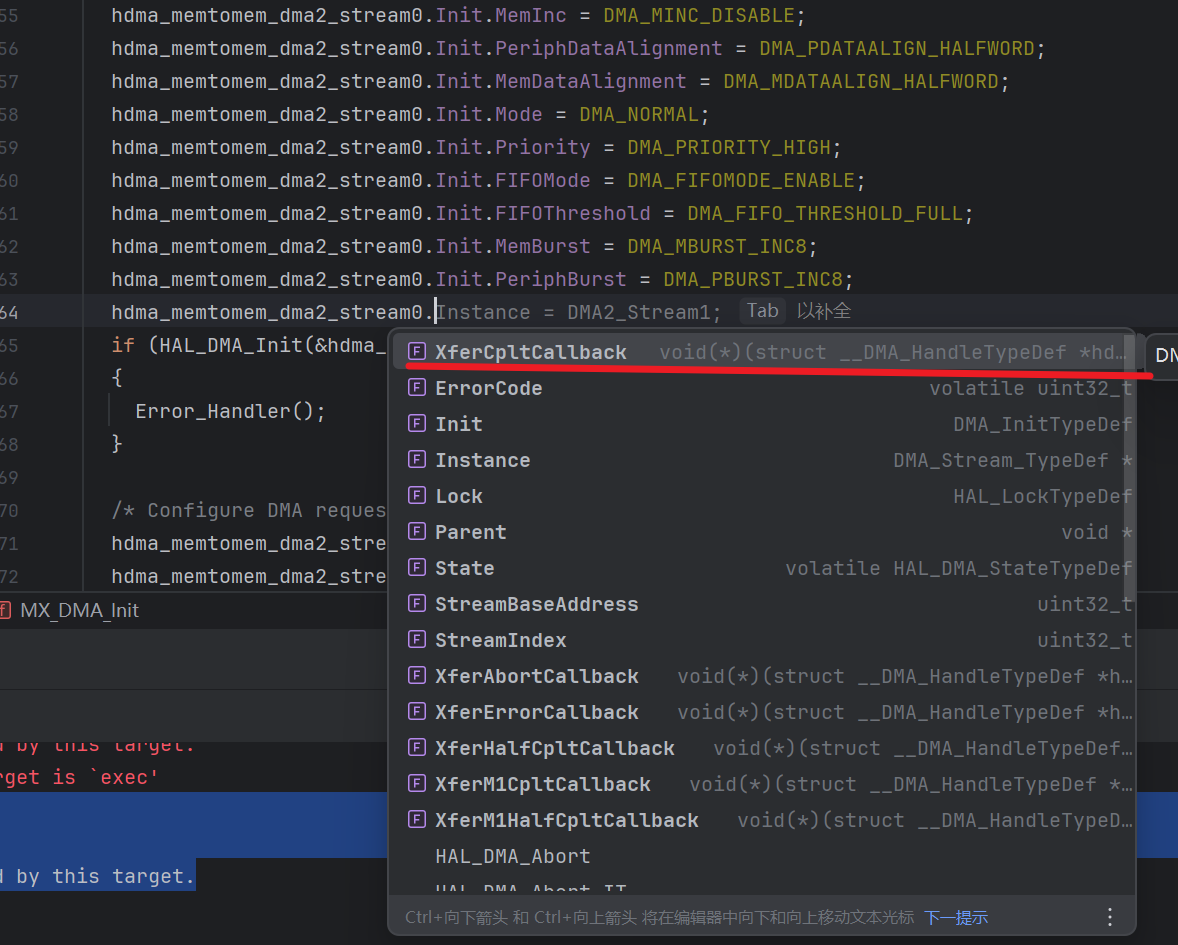

当然你也可以手动开启双缓冲然后去编写相关的双缓冲处理，DMA发送完会进入中断，但是DMA的发送完成中断回调是不显式开放的，

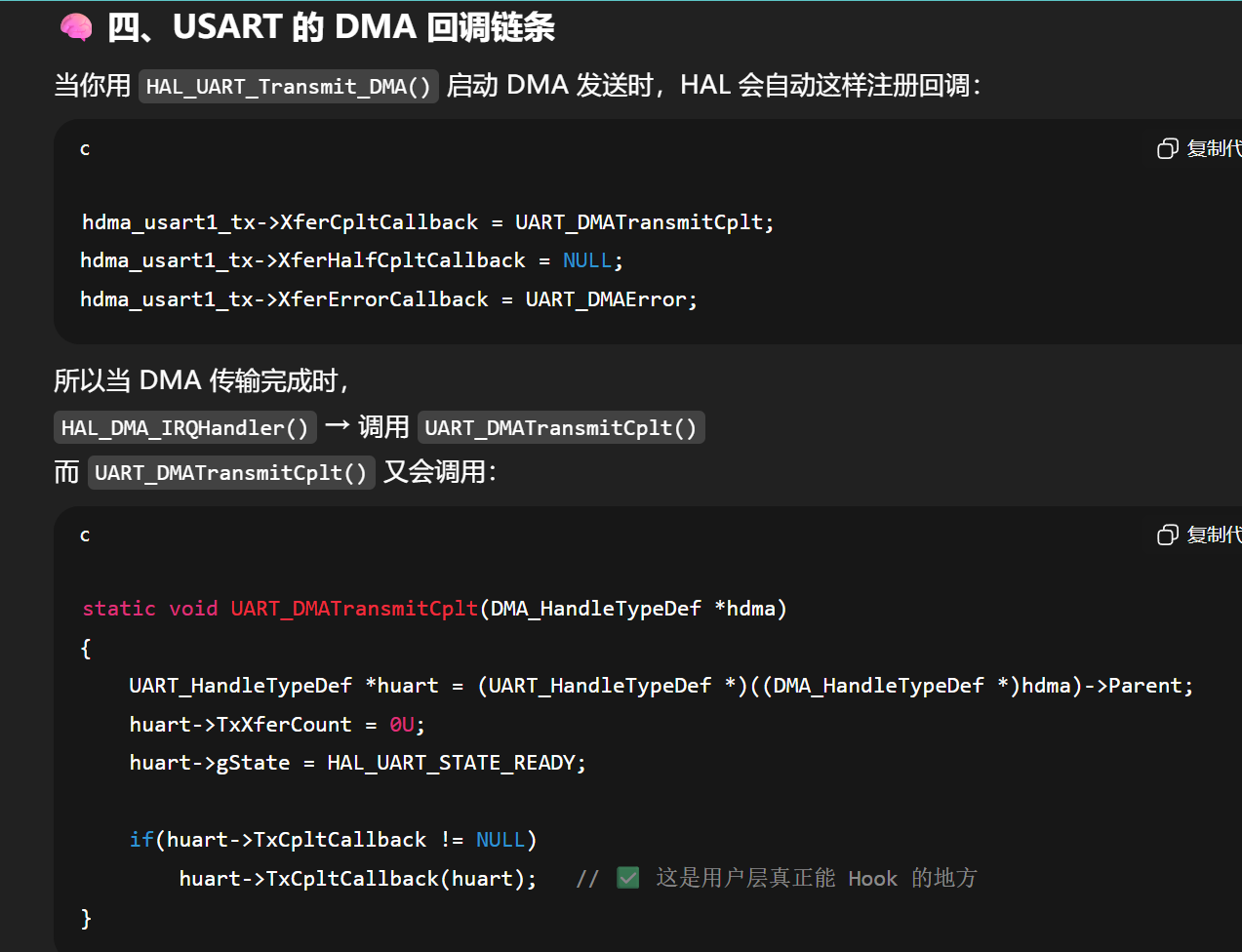

和串口一样，DCMI也会自动注册DMA的传输完成回调为自己的回调函数

所以我们可以在对应的传输完成中断里把数据搬运到外部的SDRAM，但最后不要直接写入屏幕显存，因为LTDC外设是在一直刷新显存到屏幕的，如果在LTDC刷新某一帧的中间突然DMA把下一帧的数据搬运到显存就会导致画面出现割裂，因此要用一块SDRAM来存储整帧画面，然后调用LTDC的更改显存地址但不立刻生效的函数并通过HAL_LTDC_Reload函数把生效时间设置为VSYNC信号也就是新的一帧开始的时候生效，

这样就不会出现在某张画面还在显示就被刷新的情况
