计算机网络 | 数据链路层

第三章:数据链路层(一) 数据链路层基本概念 结点:主机、路由器 链路:网络中两个结点之间的物理通道,链路的传输介质主要有双绞线、光纤和微波。分为有线链路、无线链路。 数据链路:网络中两个结点之间的逻辑通道,把实现控制数据传输协议的硬件和软件加到链路上就构成数据链路。 帧:链路层的协议数据单元,封装网络层数据报。 数据链路层负责通过一条链路从一个结点向另一个物理链路直接相连的相邻结点传送数据报。 数据链路层功能概述 数据链路层在物理层提供服务的基础上向网络层提供服务,其最基本的服务是将源自网络层来的数据可靠地传输到相邻节点的目标机网 阅读详情

参考视频:王道计算机考研 计算机网络

参考书:《2022年计算机网络考研复习指导》

计算机网络 | 数据链路层

在这里插入图片描述

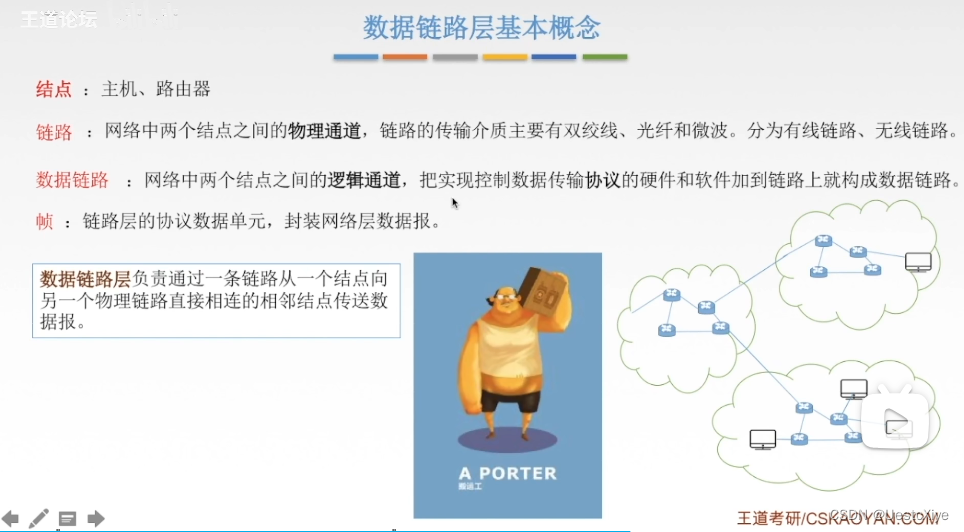

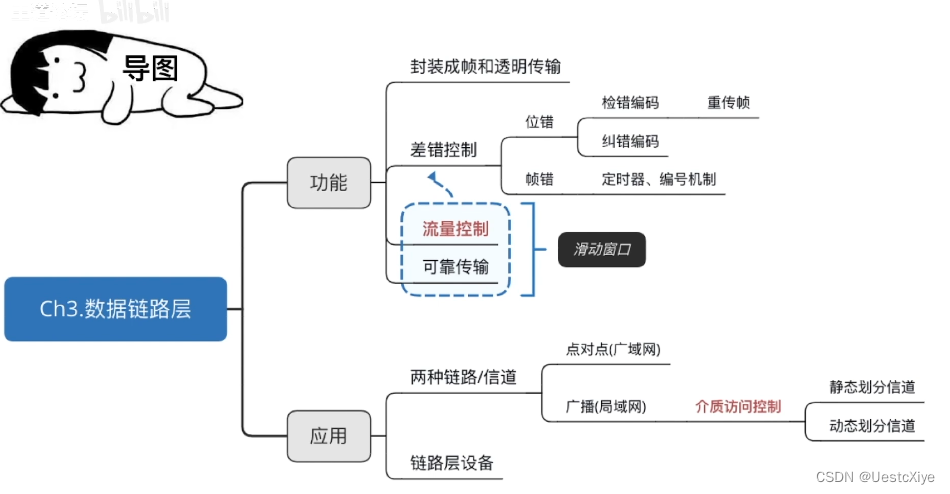

基本概念

在这里插入图片描述

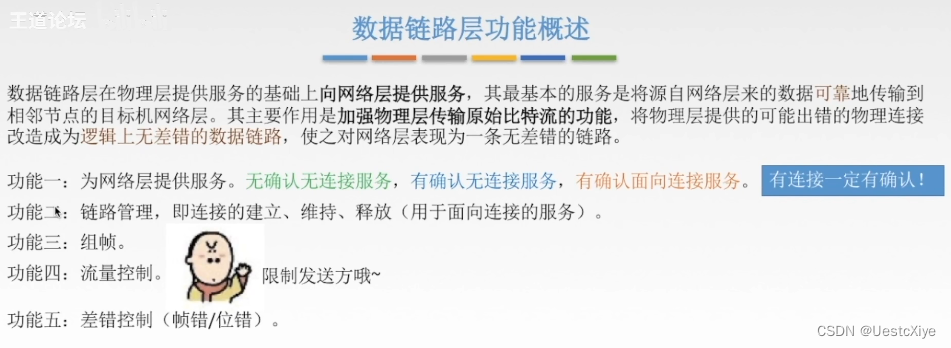

功能概述

  • 为网络层提供服务
  • 链路管理
  • 组帧
  • 流量控制
  • 差错控制

在这里插入图片描述

封装成帧与透明传输

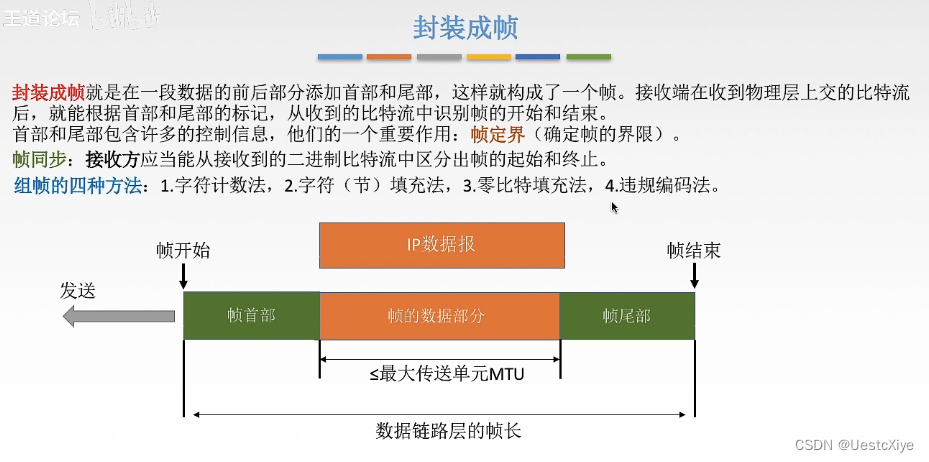

封装成帧

封装成帧就是加将数据加头加尾,相当于将数据打包。

在这里插入图片描述

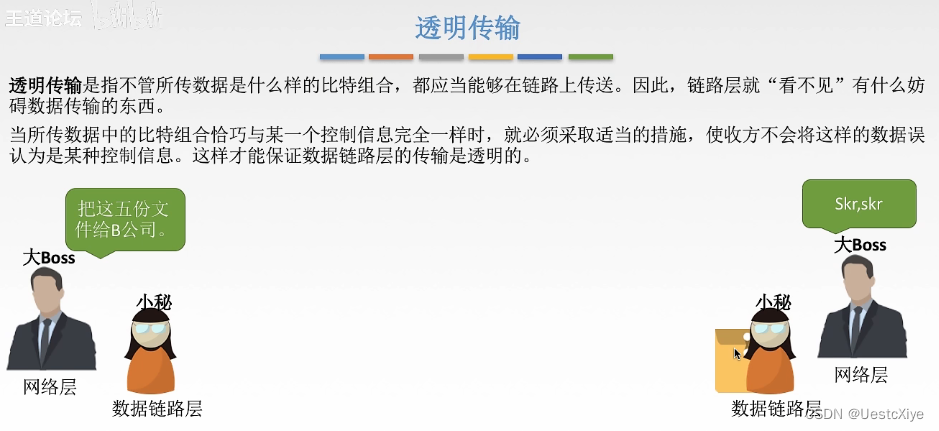

透明传输

透明传输就是为了防止特殊的数据无法正常传输的的情况的发生,比如说在封装成帧的过程中出现数据中的某些标记符与开始/结束标记符恰巧重复等等情况。

在这里插入图片描述

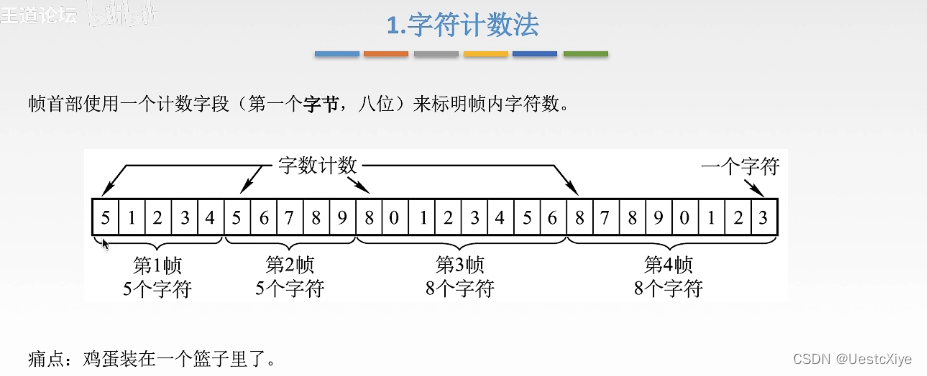

字符计数法

在帧的首部使用一个计数字段(第一个字节,8bit)来表明帧内字符数。

在这里插入图片描述

缺点:如果在某一个帧内,标记位后面的某个字节的数据丢失,那么会影响后面的帧。

比如3 1 1 和 4 2 2 2,如果前面的帧丢失变成 3 1,那么后面的4就会被补到前面变成 3 1 4导致错误。

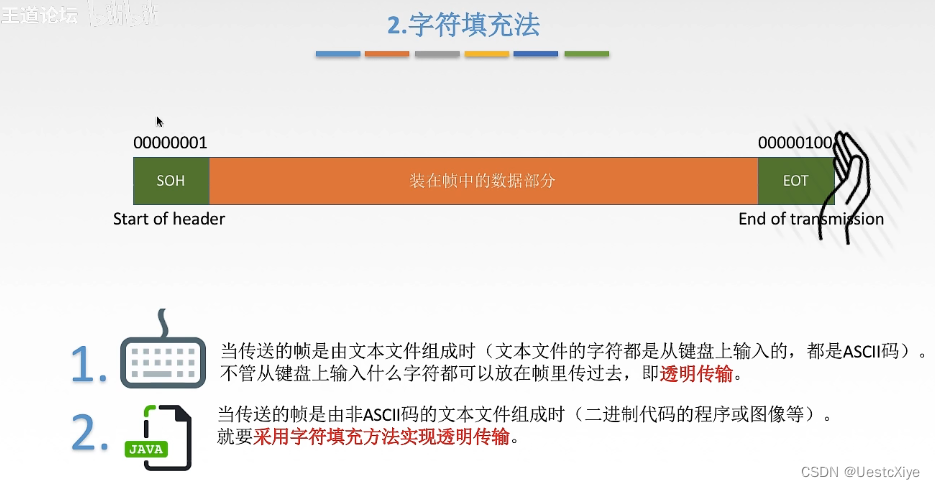

字符填充法

就是加头加尾分别标记开始结束,和零比特填充法(见下)对比,开始和结束的对应的字符不一样。

在这里插入图片描述

但有可能出现数据内某段比特流数据正好与标记字段重复,从而导致误判断的情况。

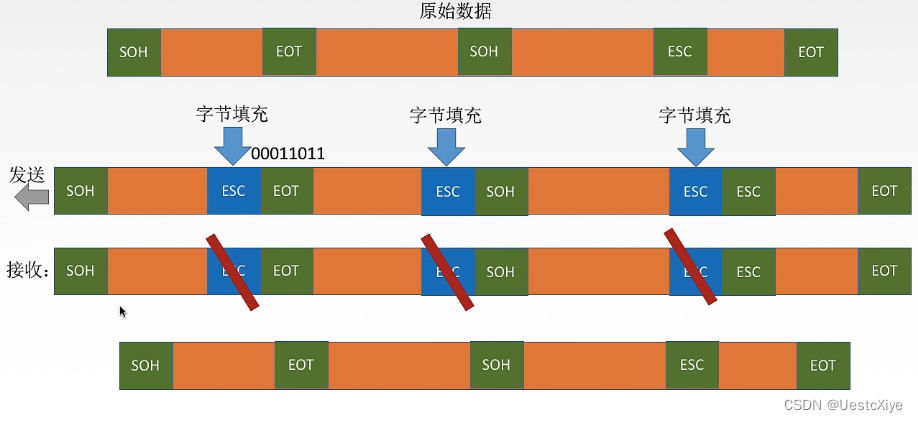

解决方法:添加转义字符。

在这里插入图片描述

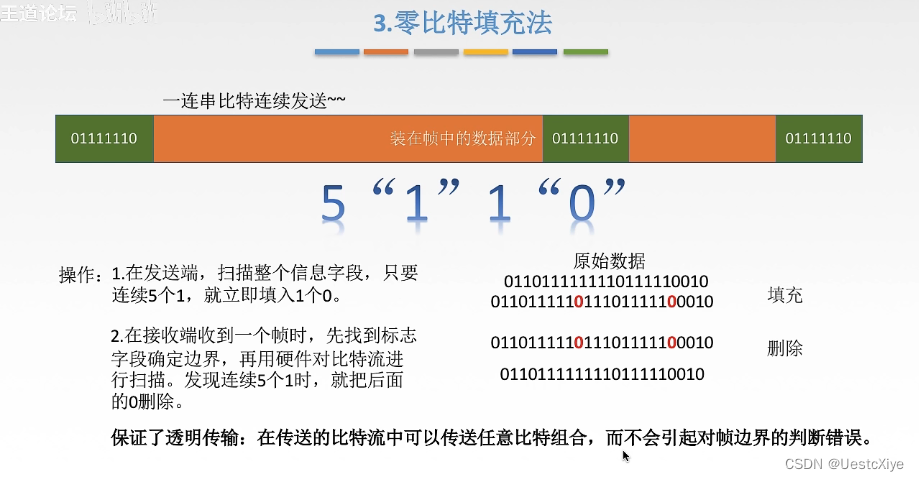

零比特填充法

在这里插入图片描述

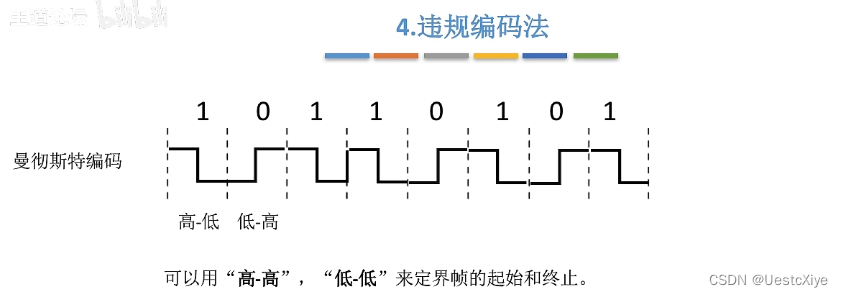

违规编码法

使用高-高,低-低来定界帧的起始和终止。

因为曼彻斯特编码不使用高-高,低-低来表示,所以如果使用高-高,低-低来表示帧起始和终止就不会与数据冲突。

在这里插入图片描述

小结

由于字节计数法中计数字段的脆弱性(计数字段错误将带来灾难性后果)以及字符填充法实现上的复杂性和不兼容性,目前较普遍使用的帧同步法是比特填充法和违规编码法。

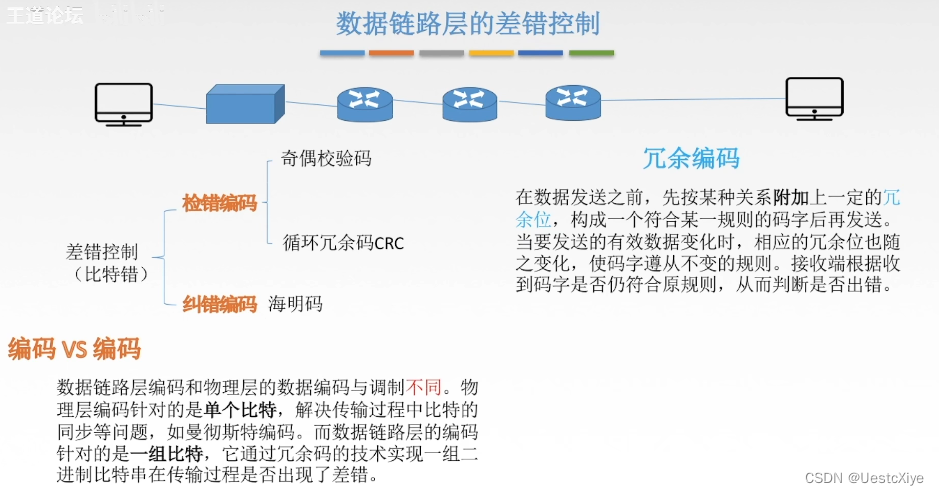

差错控制

在这里插入图片描述

差错是什么?

数据链路层的差错的是比特的错误。

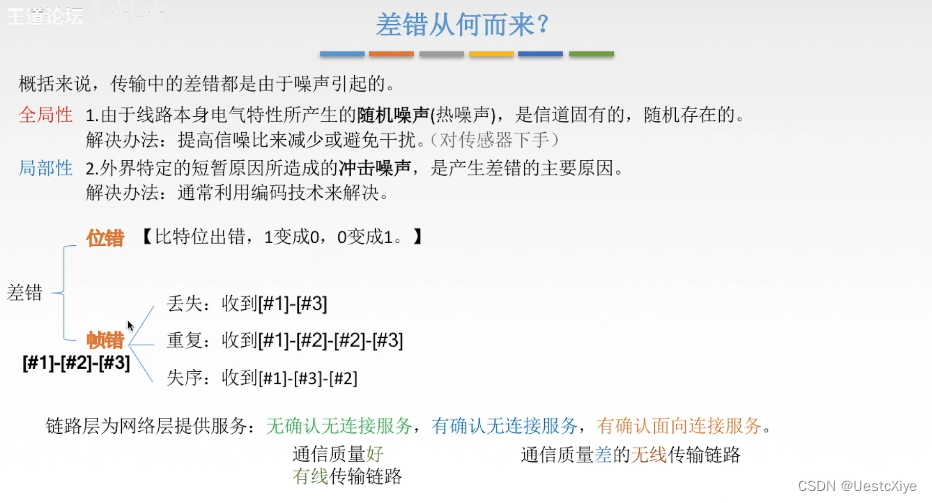

差错从何而来?

在这里插入图片描述

为什么要在数据链路层进行差错控制?

因为错误可以尽早发现,不会让一个错误的数据包发送了很长时间到达最终目的地之后才被发现,从而导致网络资源的浪费。

检错编码

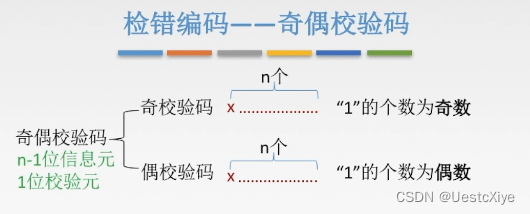

奇偶校验码
  • 奇校验码:添加 0/1 使得 1 的个数为奇数。
  • 偶校验码:添加 0/1 使得 1 的个数为偶数。

在这里插入图片描述

缺点:只能检测出1、3、5、7、… 等等奇位数错误,检测成功率位50%。

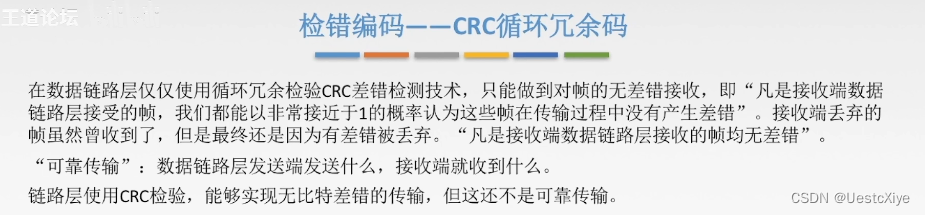

CRC 循环冗余码

用传输数据除以生成多项式得到冗余码。

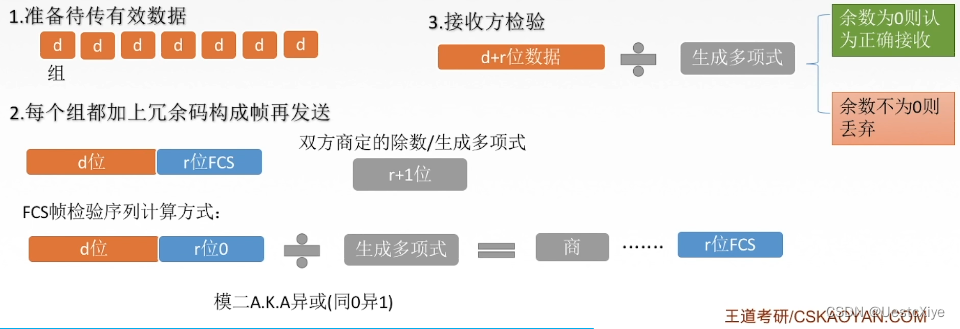

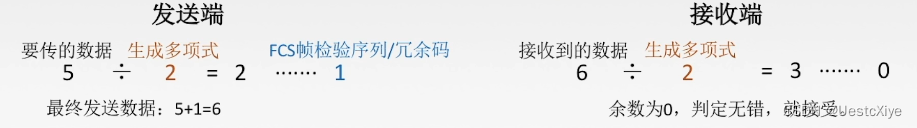

简化的例子:

在这里插入图片描述

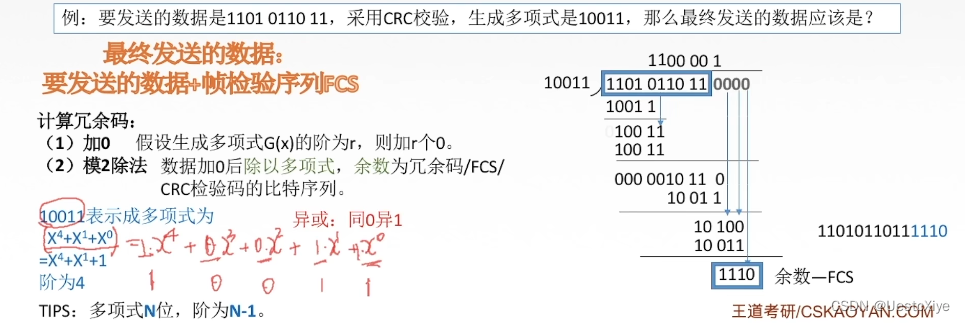

实际运算步骤:

在这里插入图片描述

注意:

  1. 阶数就是最高位是哪位,然后位数-1,如10011就是5-1=4,1011就是4-1=3。

  2. 异或运算就是相同得0,不同得1,比如100和101做异或,结果就是001

  3. 余数添加到要发送的数据后面,称为帧检验序列FCS

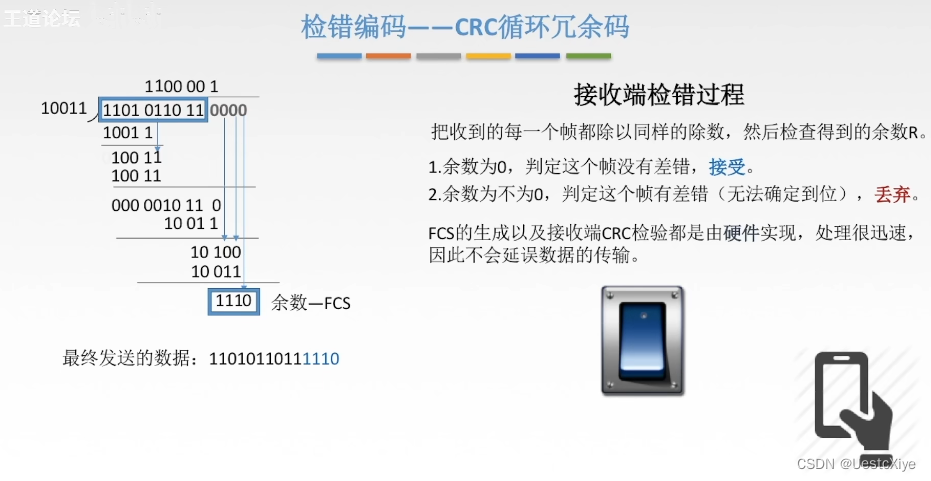

示例:

在这里插入图片描述

在这里插入图片描述

需要注意的地方:

在这里插入图片描述

纠错编码——海明码

纠错编码:发现错误、找到位置、纠正错误。

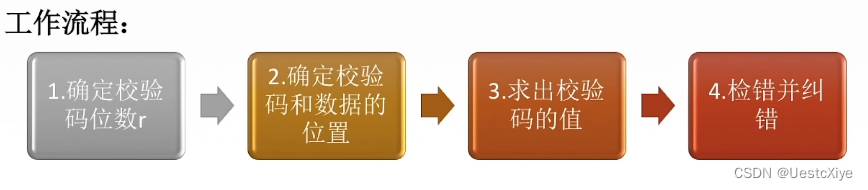

工作流程:

在这里插入图片描述

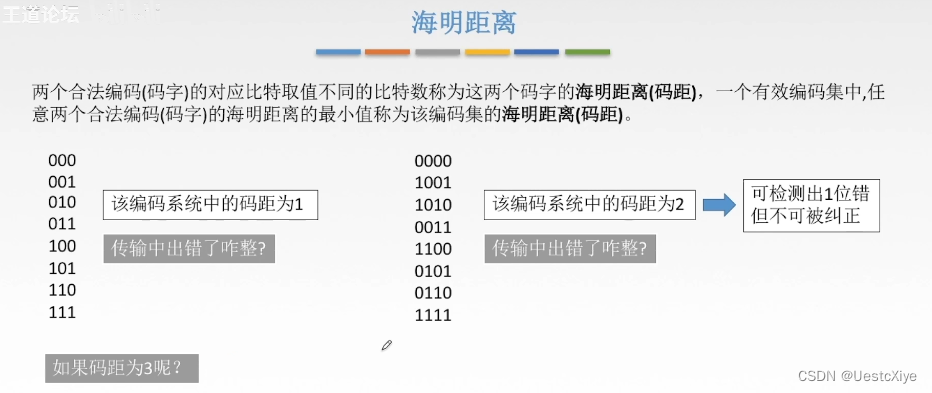

海明距离:

在这里插入图片描述

一般而言,要检测 d 位错,码距至少要 d+1 位;要纠正 d 位错,码距至少要 2d+1 位。

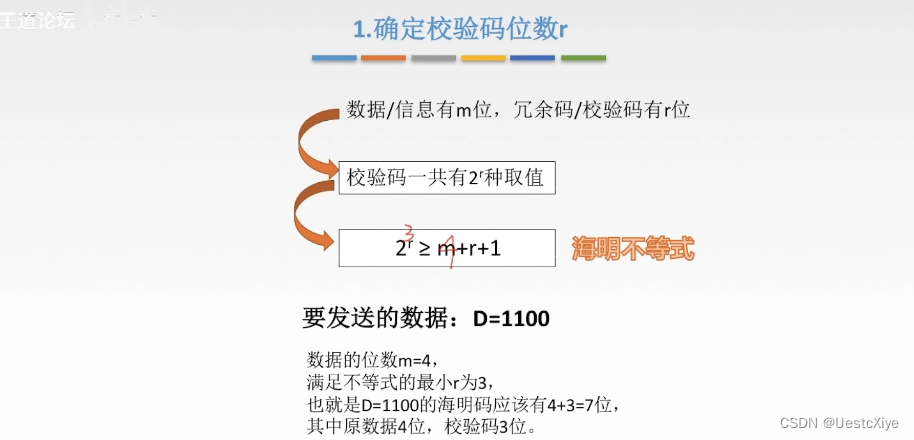

第一步:确认校验码位数r

设有效数据有 m 位,校验码有 r 位。

海明不等式:2r ≥ m + r + 1

在这里插入图片描述

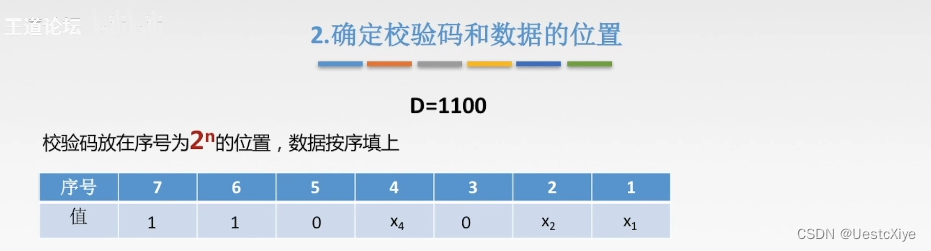

第二步:确定校验码和数据的位置

规定校验码 Pi 在海明位号为 2i-1 的位置上,其余各位为信息位。

在这里插入图片描述

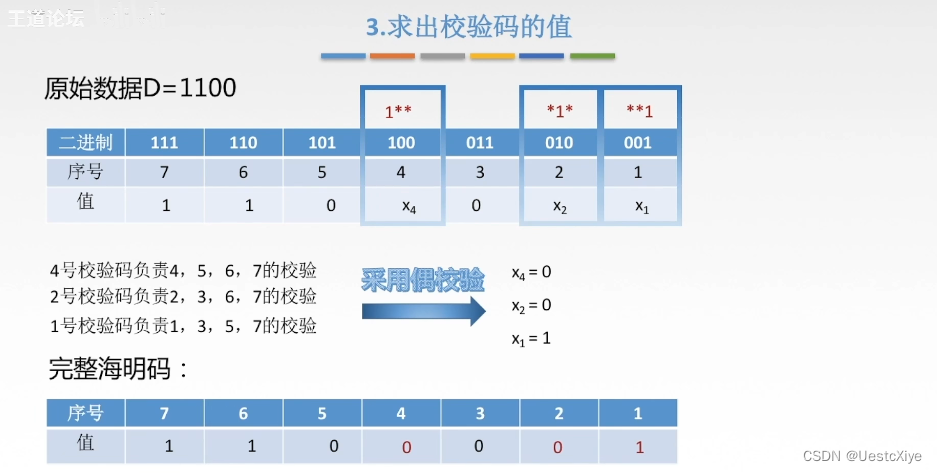

第三步:求出校验码的值

分组以形成校验关系:

  • 校验码 P1:对应 x1,二进制为 001,负责所有形如 1** 的数据位的校验(不包含校验位)。
  • 校验码 P2:对应 x2,二进制为 010,负责所有形如 *1* 的数据位的校验(不包含校验位)。
  • 校验码 P3:对应 x4,二进制为 100,负责所有形如 **1 的数据位的校验(不包含校验位)。

校验位取值:

校验位 Pi 的值为第 i 组(由该校验位校验的数据位)所有值求异或。

在这里插入图片描述

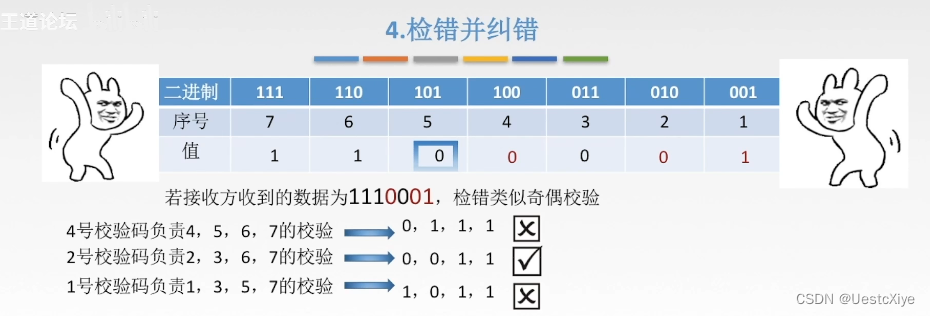

第四步:检测并纠错

每个校验组分别利用校验位和参与形成该校验位的信息位进行奇偶校验检查:

在这里插入图片描述

纠错方法1:找到不满足奇偶校验的分组取交集,再与满足奇偶校验的分组取差集,得到的就是错误位。

在这里插入图片描述

例如,4号校验码和1号校验码出错,取交集得5、7位中有错误,再因为2号校验码正确,7位无错,所以错误位是5。

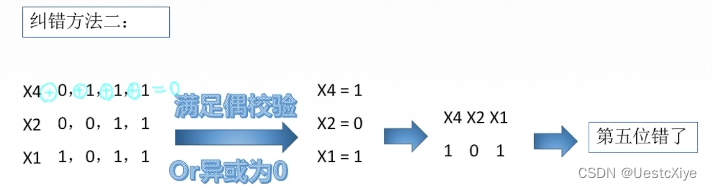

纠错方法2:校验位和参与形成该校验位的信息位全部异或,校验方程S3S2S1的计算结果就是错误位的位号。

在这里插入图片描述

小结

在这里插入图片描述

流量控制与可靠传输机制

数据链路层的流量控制只针对发送方,由接收方来控制(控制方法:收不下就不回复确认),只限制发送方的帧的发送速率。

流量控制是为了让传输过程中的发送速度和接受速度匹配,减少传输出错与资源浪费。

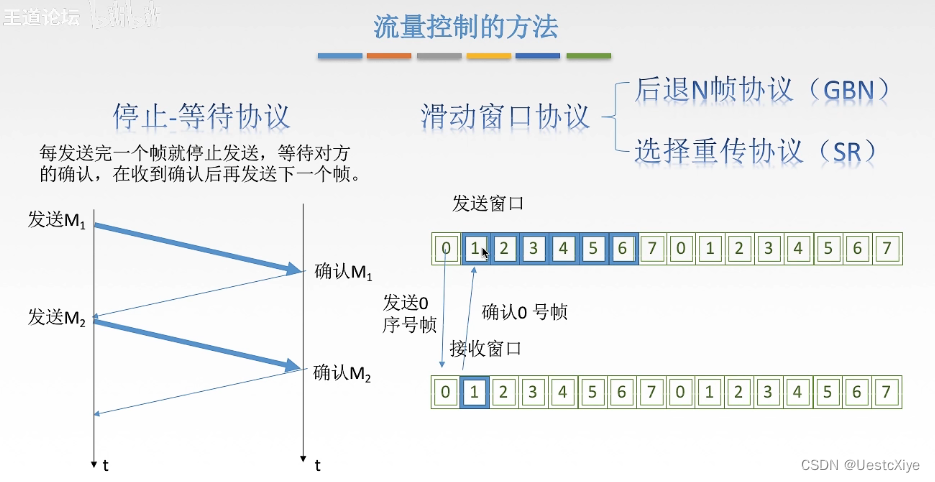

流量控制方法:

在这里插入图片描述

窗口大小:

  • 停止-等待协议:发送窗口大小 = 1,接收窗口大小 = 1。
  • 后退N帧协议(GBN):发送窗口大小 ≥ 1,接收窗口大小 = 1。
  • 选择重传协议(SR):发送窗口大小 > 1,接收窗口大小 > 1。

注:这三个协议的窗口大小都是固定的。

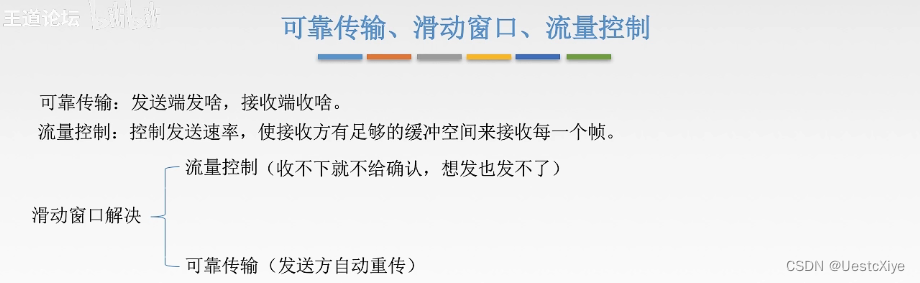

可靠传输:发送端发送什么,接收端就要接收到什么。

数据链路层的可靠传输使用确认和超时重传两种机制来完成。

在这里插入图片描述

注:数据链路层的流量控制是点到点的,而传输层的流量控制是端到端的。

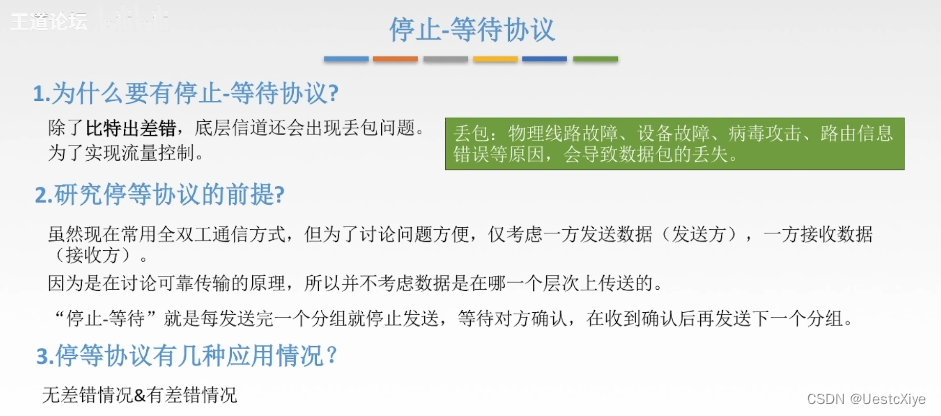

停止-等待协议(Stop-and-Wait)

在这里插入图片描述

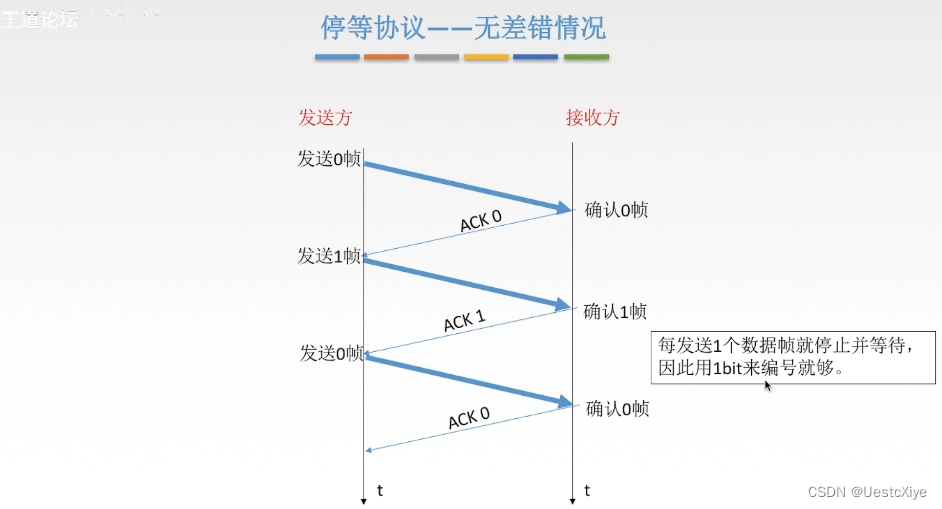

停止-等待协议的无差错情况:

在这里插入图片描述

停止-等待协议的有差错情况:

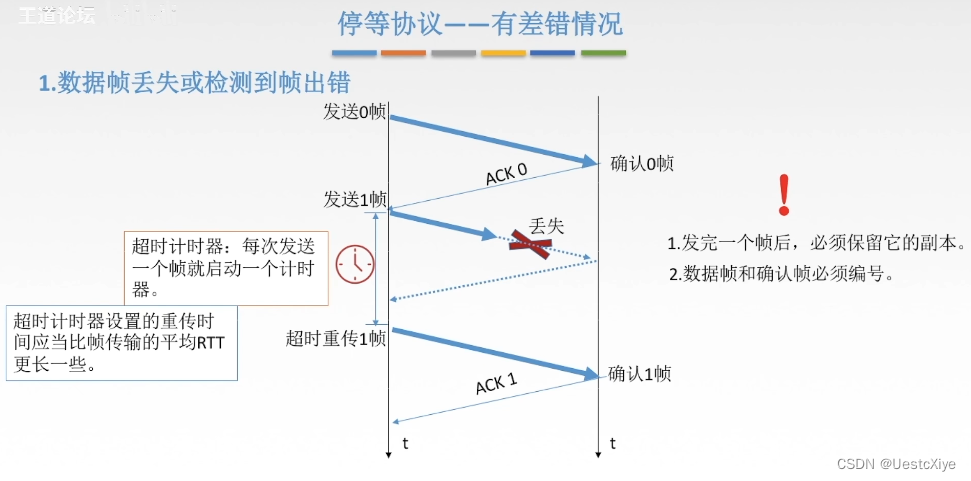

  1. 数据帧丢失或出错
    在这里插入图片描述

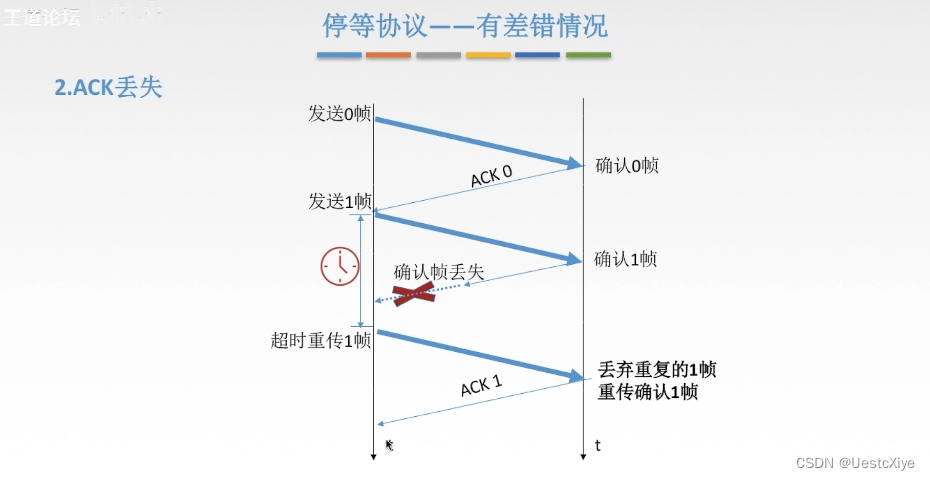

  2. ACK丢失
    在这里插入图片描述

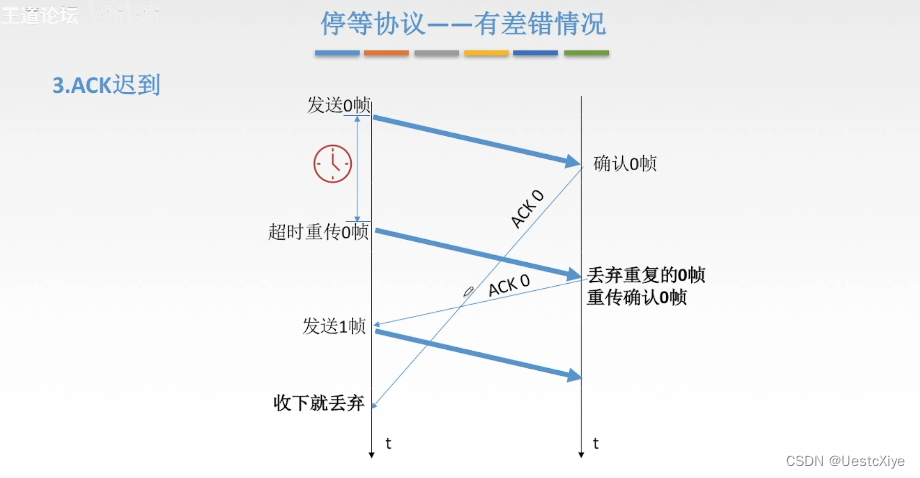

  3. ACK迟到
    在这里插入图片描述

停止-等待协议的特点:

  1. 简单
  2. 信道利用率低。大部分时间数据都在路上,发送方很长时间闲置,资源浪费

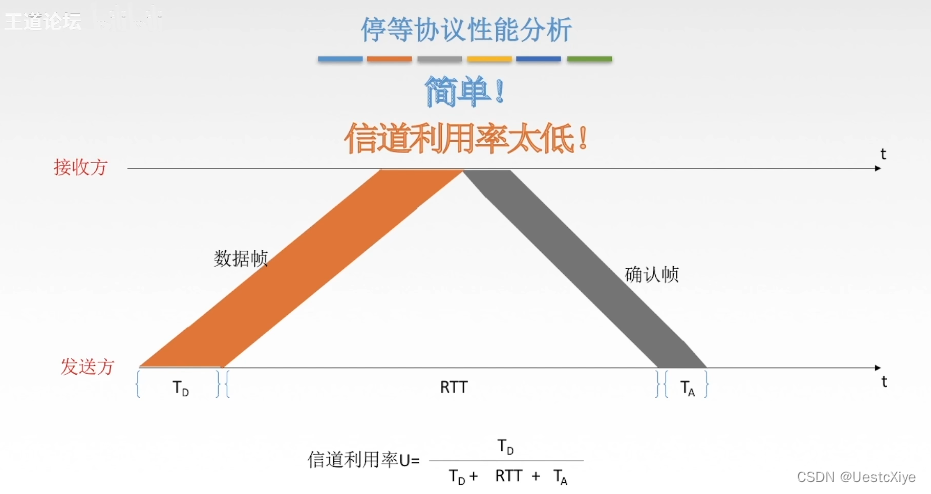

停止-等待协议的性能分析:

在这里插入图片描述

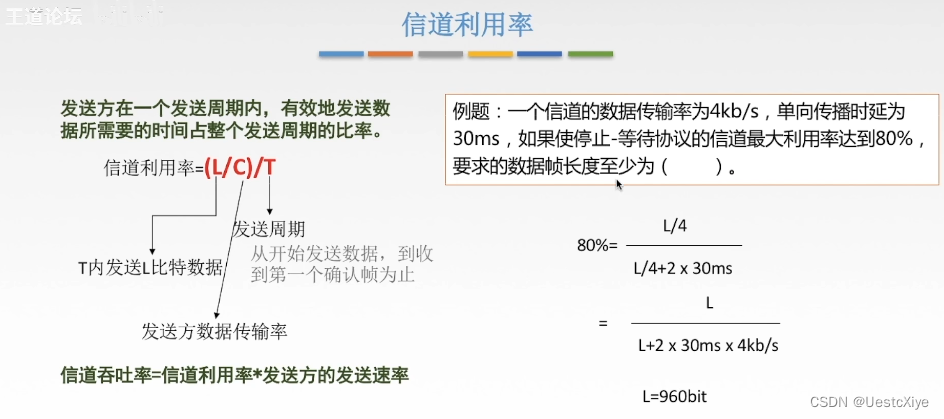

信道利用率 & 信道吞吐率 :

在这里插入图片描述

后退N帧协议(GBN)

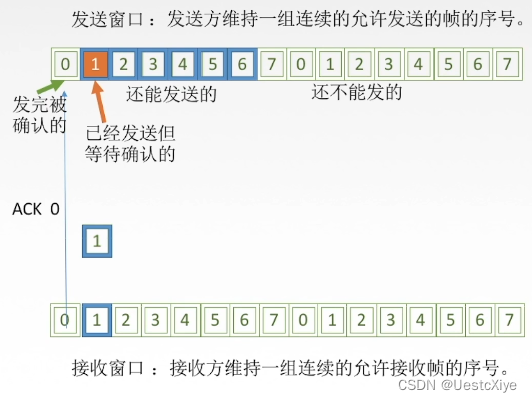

滑动窗口:

在这里插入图片描述

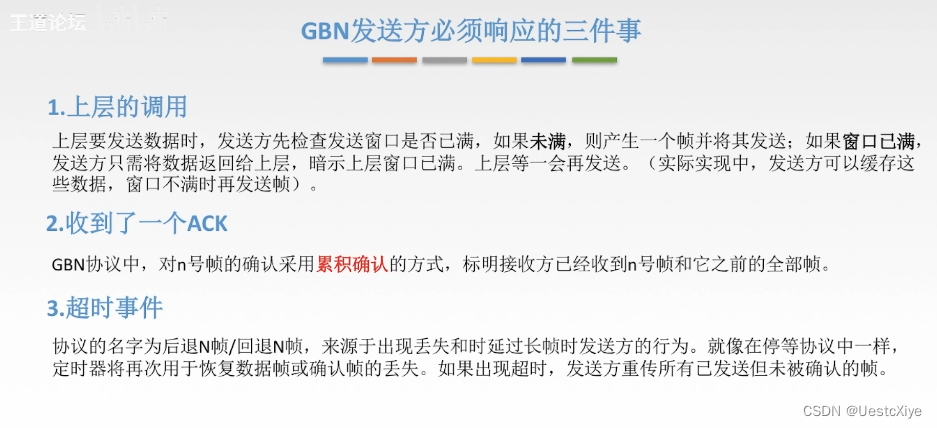

发送方必须响应的三件事:

  1. 上层调用
  2. 收到了一个 ACK
  3. 超时事件

在这里插入图片描述

累计确认:就是收到一个确认帧,那么它和它之前的所有帧都默认已收到。反之,如果某个确认帧没收到,那么它和它之后的所有帧都默认丢失(即使收到了也丢掉),进行重传。

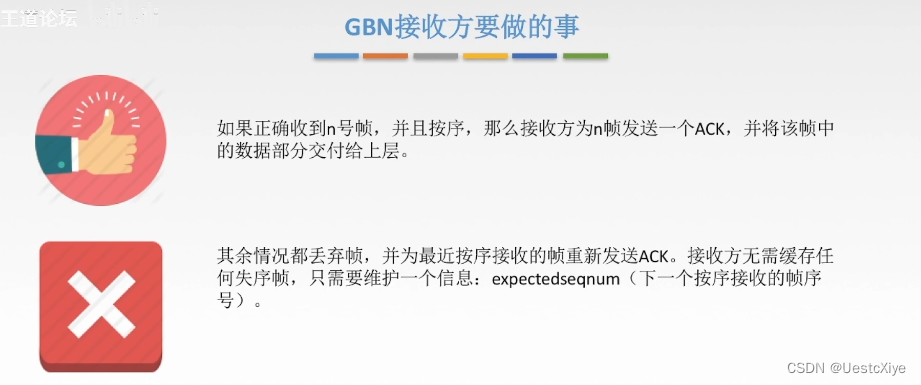

接收方要做的事:

  • 若按顺序正确收到 n 号帧,窗口前移一个位置,并为 n 号帧发回一个 ACK。
  • 若收到的数据帧落在接收窗口之外,一律丢弃,并为最近按序接收的帧重新发送 ACK。

在这里插入图片描述

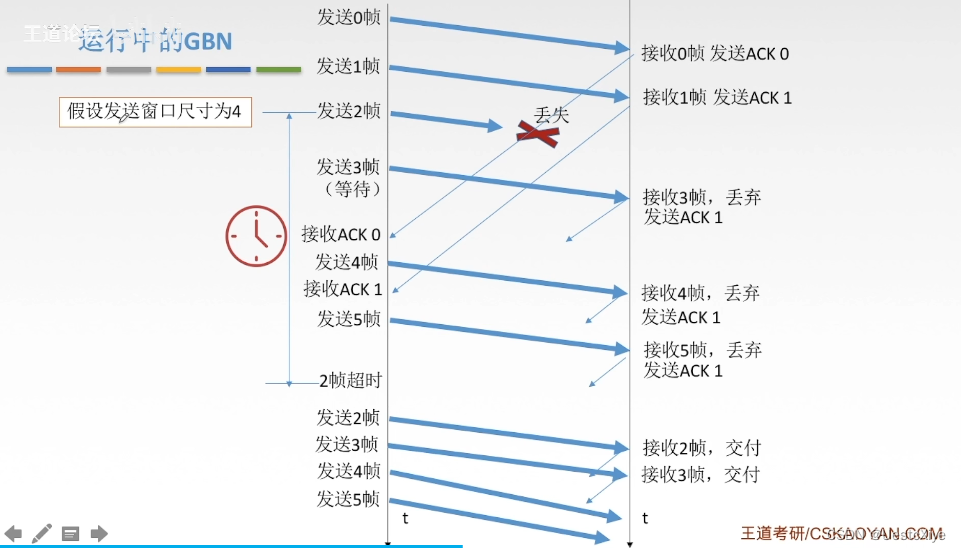

示例:

在这里插入图片描述

出现超时:发送方重传所有已发送但未被确认的帧。

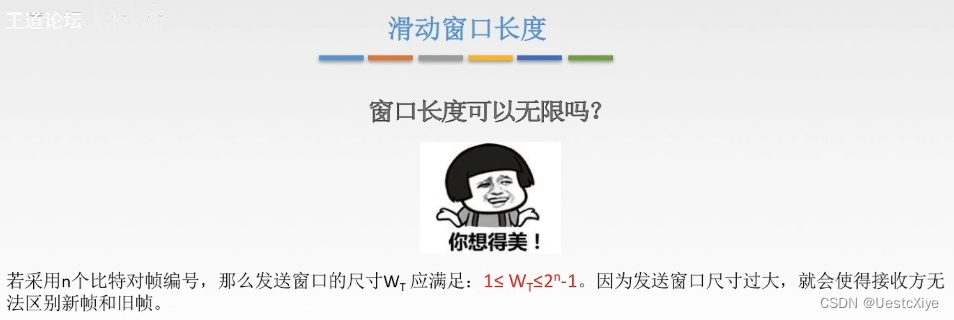

滑动窗口的长度:

在这里插入图片描述

发送窗口不能无限大,与使用的编号的比特数有关。

很简单,就是1比特编号0和1,同理2比特编号0-3。如果用1比特编号,却要4个窗口长度,那么窗口内数据编号都编不过来,直接乱套了。

后退N帧协议(GBN)的优缺点:

  • 优点:提高了信道利用率
  • 缺点:因为重传机制的原因导致已经收到数据却需要强行丢弃而造成浪费

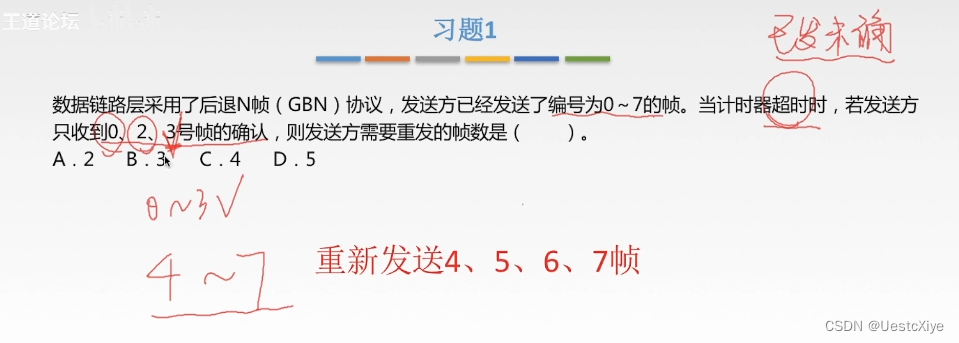

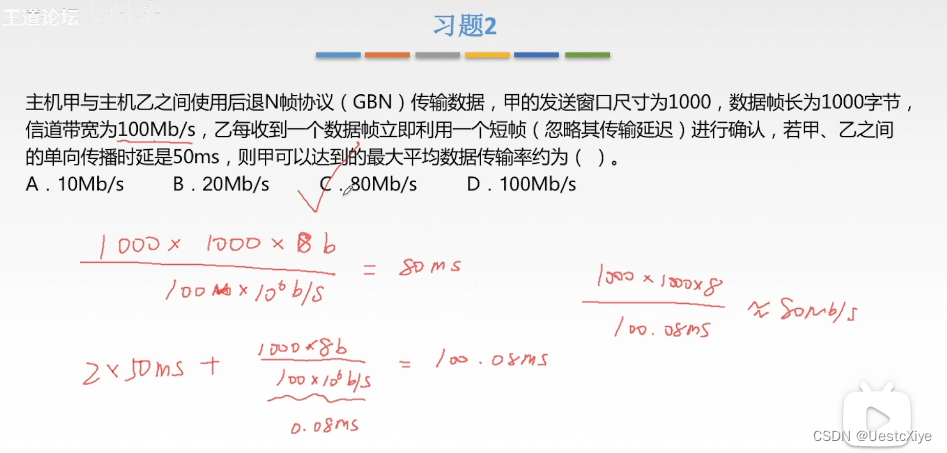

例题:

在这里插入图片描述

在这里插入图片描述

选择重传协议(SR)

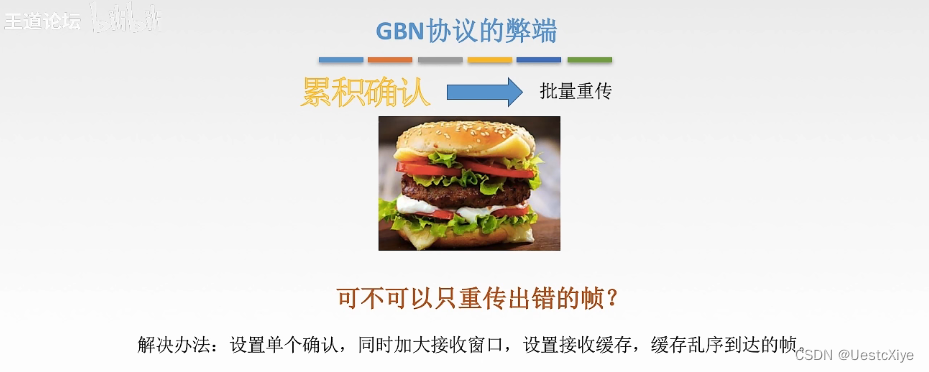

为了解决GBN的缺点,我们选择只重传错误的帧,这样的话就不用浪费资源将已经收到的帧重传一次了。

在这里插入图片描述

和GBN相比,选择重传协议(SR)的发送方和接收方都有滑动窗口,和GBN的区别其实就是做了一个数据缓存,已经收到的帧不用扔了,等待之前因意外丢失的帧收到的时候确认即可,但是只能缓存窗口尺寸内的包含的帧。

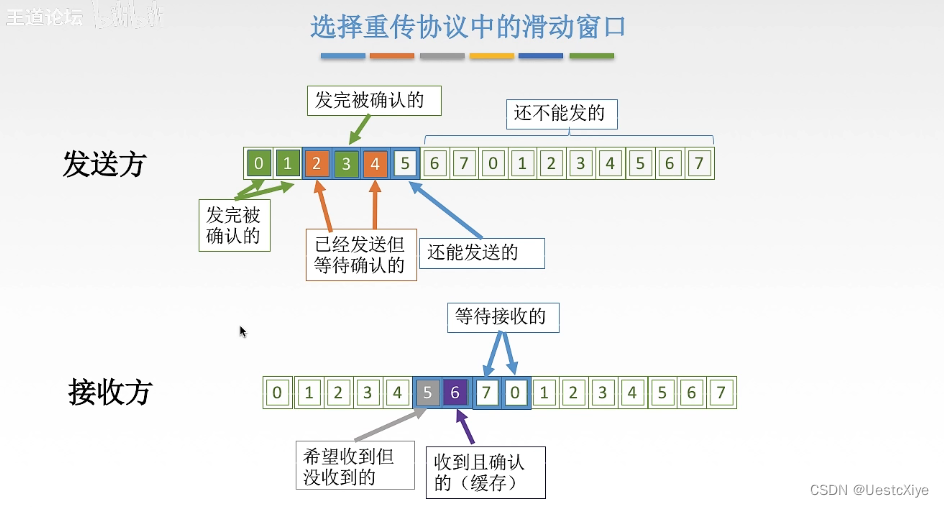

选择重传协议(SR)的滑动窗口:

在这里插入图片描述

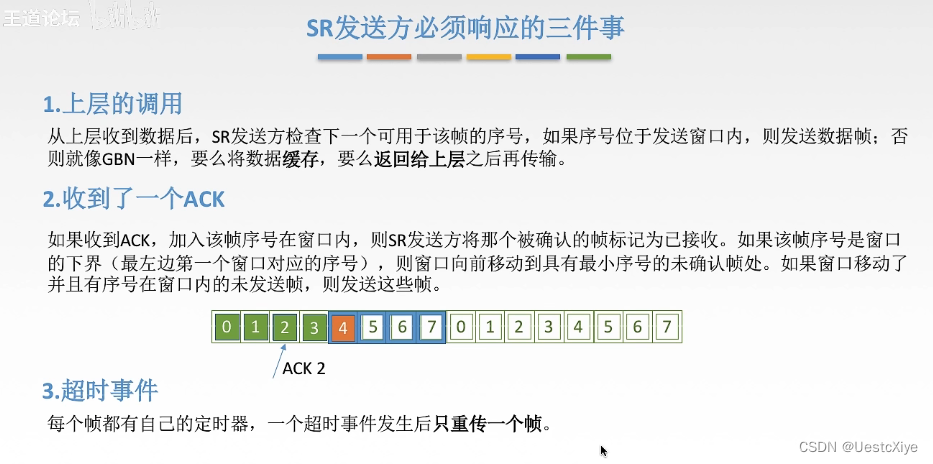

发送方必须响应的三件事:

  1. 上层调用
  2. 收到了一个 ACK
  3. 超时事件

在这里插入图片描述

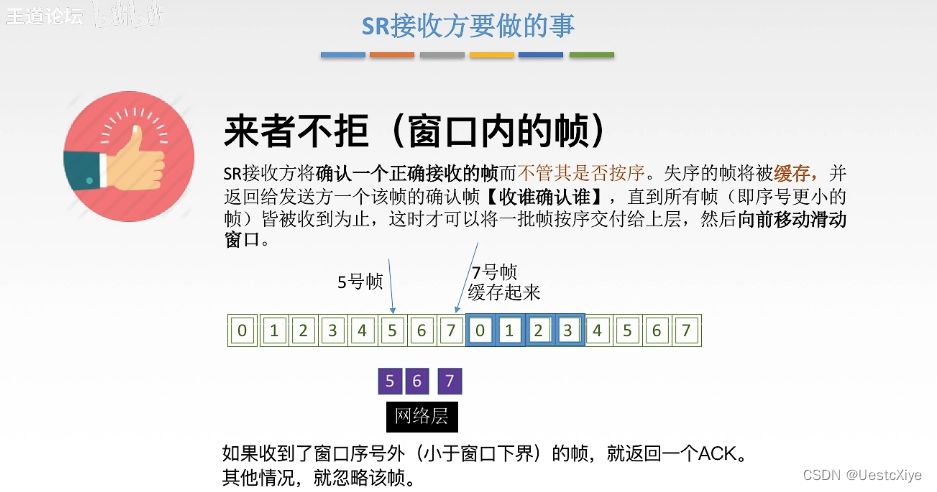

接收方要做的事:

在这里插入图片描述

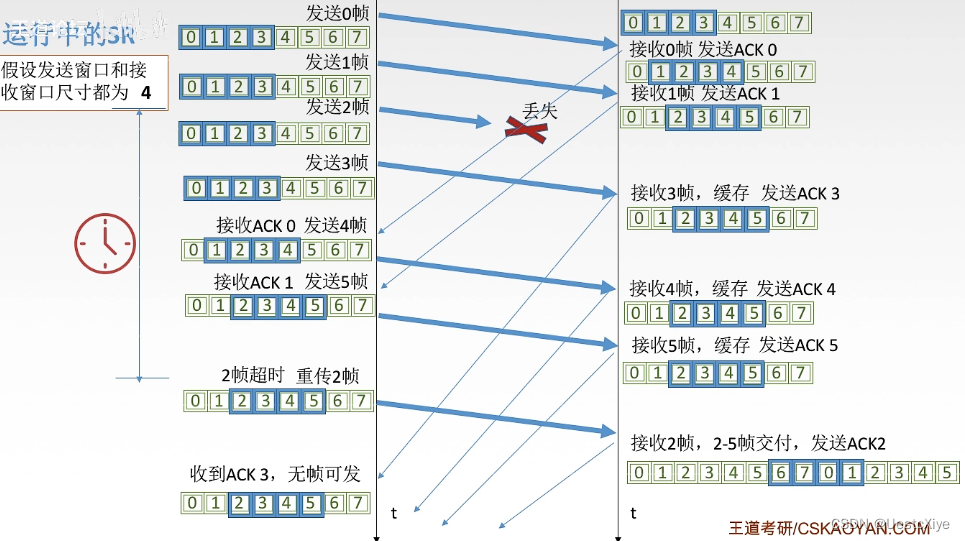

示例:

在这里插入图片描述

因为编号的问题,发送窗口不能无限大。

窗口过大会导致二义性(在极端情况下接收方不知道接收的帧是新帧还是旧帧)。

发送窗口最后和接收窗口大小相同,这样利用率比较高。

滑动窗口的长度:

设窗口有 2n 个编号(0、1、…、2n-1),需要满足条件:发送窗口 + 接收窗口 ≤ 2n,最好是发送窗口 = 接收窗口 = 2n-1。

在这里插入图片描述

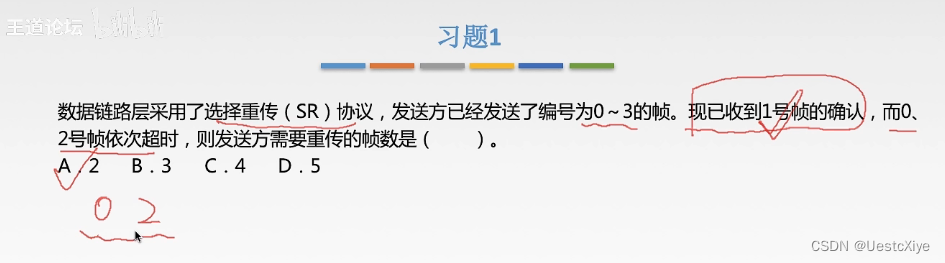

例题:

在这里插入图片描述

介质访问控制

传输数据使用的两种链路:

  • 点对点链路:应用于PPP协议,常用于广域网。
  • 广播式链路:应用于早期的以太网、(无线)局域网。典型拓扑结构:总线型、星型(逻辑总线型)。

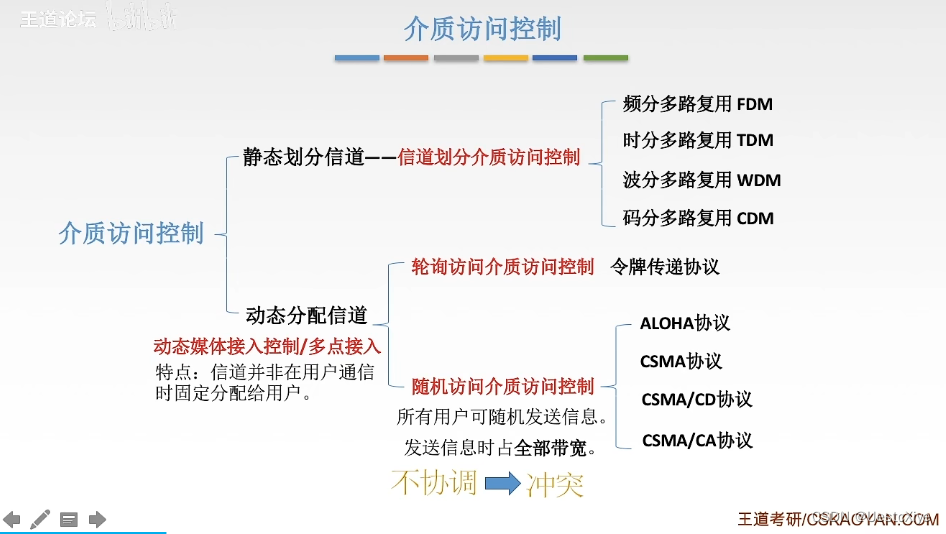

介质访问控制的目的:让节点之间的通信不会进行相互干扰。

在这里插入图片描述

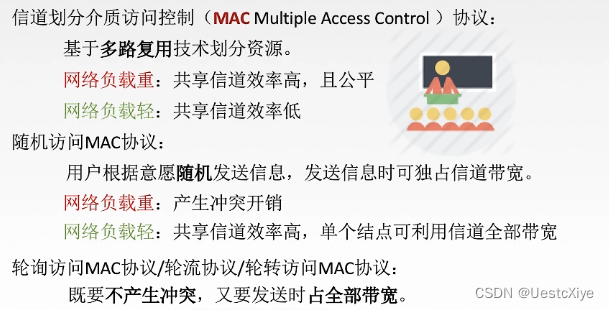

三种介质访问控制协议在不同网络负载情况下的表现:

在这里插入图片描述

注:只有随机访问介质访问控制会产生冲突。

信道划分介质访问控制

信道划分介质访问控制:静态划分信道。

虽然使用一条共享信道,但是通过多路复用技术组合进行传输,提高了信道的利用率。

在这里插入图片描述

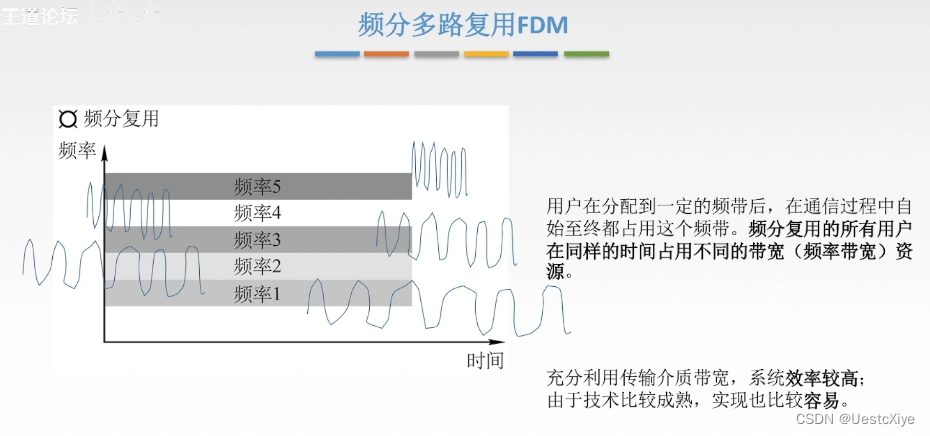

频分多路复用(FDM)

共享时间,不共享空间。

在这里插入图片描述

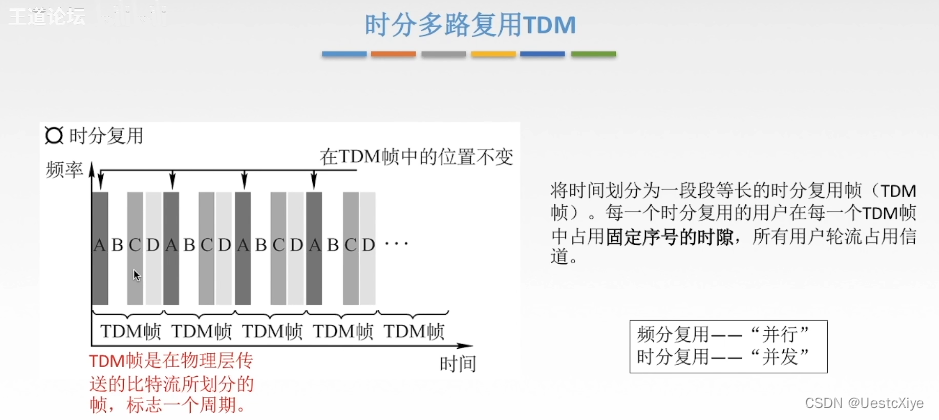

时分多路复用(TDM)

共享空间,不共享时间。

在这里插入图片描述

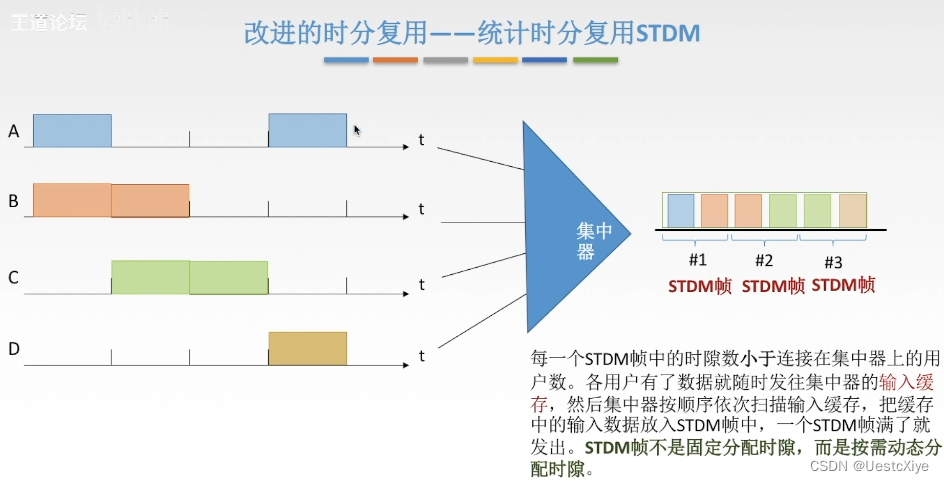

改进:统计时分多路复用(STDM,又称异步时分多路复用)

在这里插入图片描述

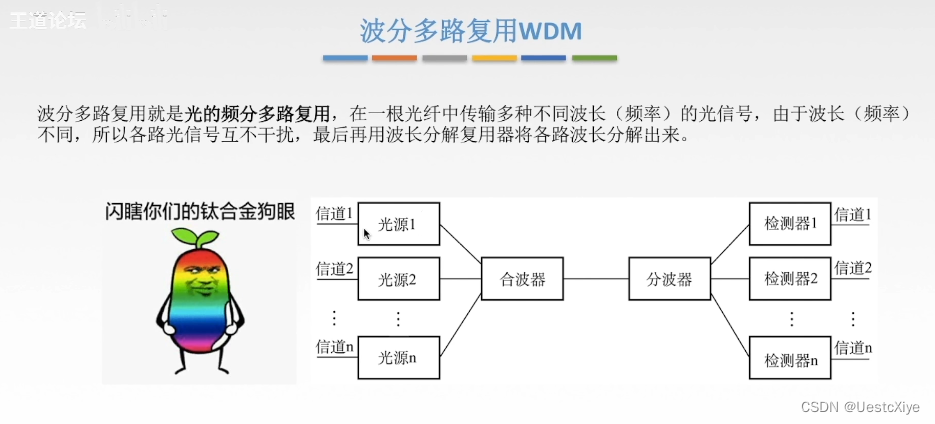

波分多路复用(WDM)

实质:光的频分多路复用。

在这里插入图片描述

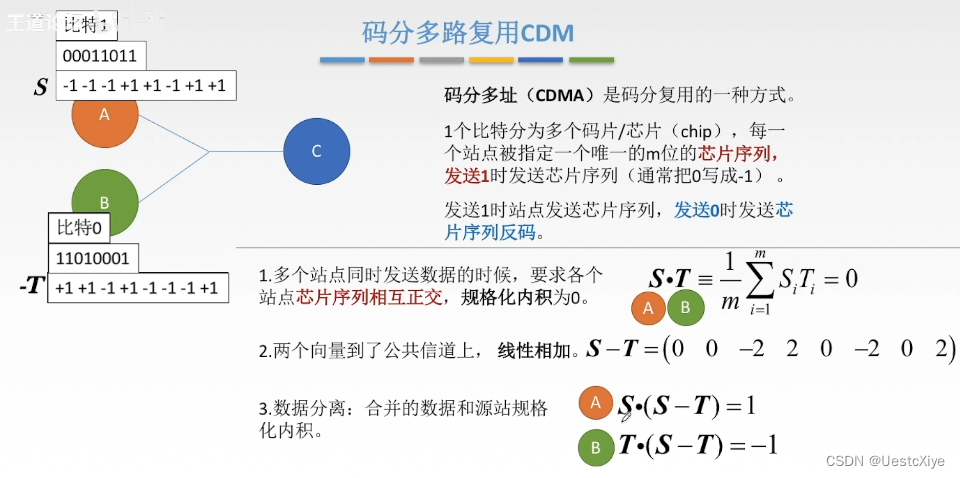

码分多路复用(CDM)

采用不同的编码来区分各路原始信号。

既共享信道的频率,又共享时间。

在这里插入图片描述

随机访问介质访问控制

随机访问介质访问控制协议又称为争用型协议。

核心思想:胜利者通过争用获得信道,从而获得信息的发送权。

实质:将广播信道转化为点对点信道。

ALOHA 协议

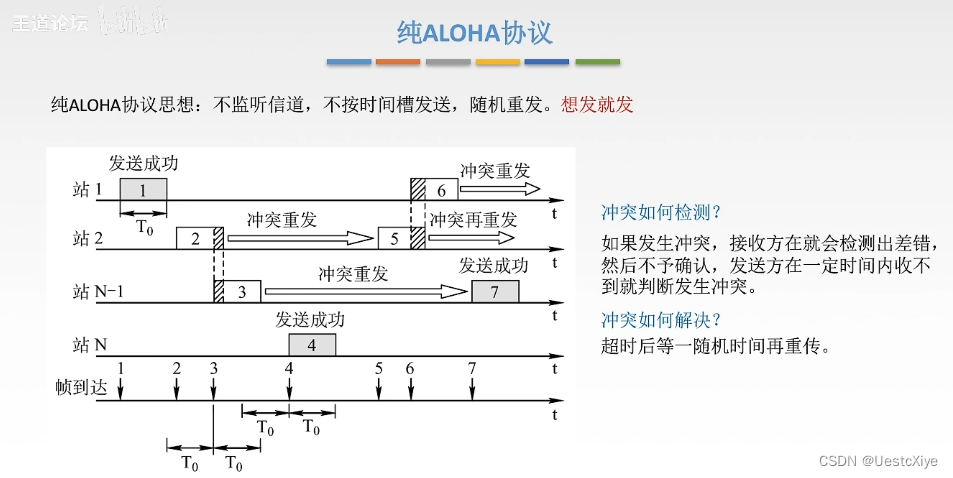

纯 ALOHA 协议:

在这里插入图片描述

纯 ALOHA 协议太随性了,导致纯 ALOHA 网络的吞吐量很低。

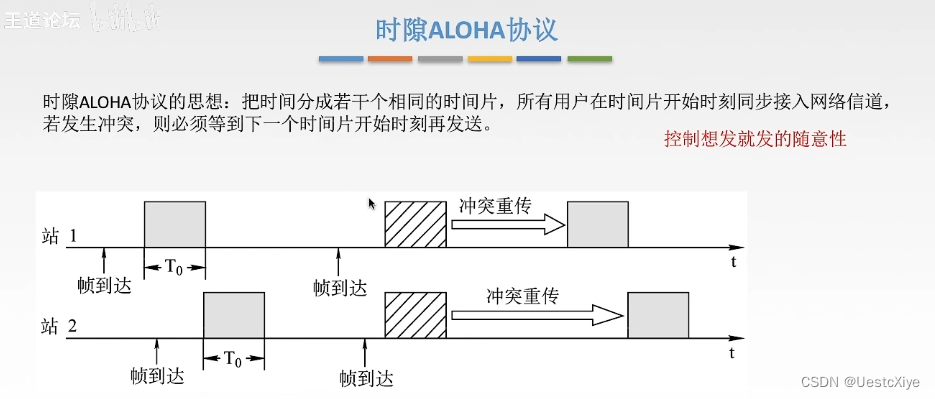

改进:时隙 ALOHA 协议

在这里插入图片描述

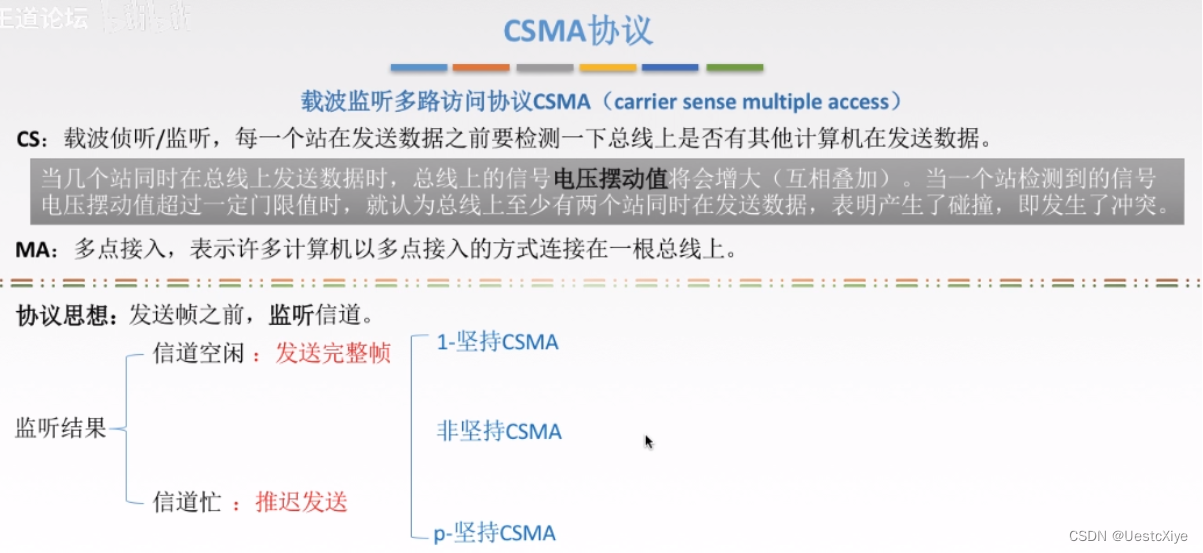

CSMA 协议

分类:

  • 1-坚持 CSMA
  • 非坚持 CSMA
  • p-坚持 CSMA

在这里插入图片描述

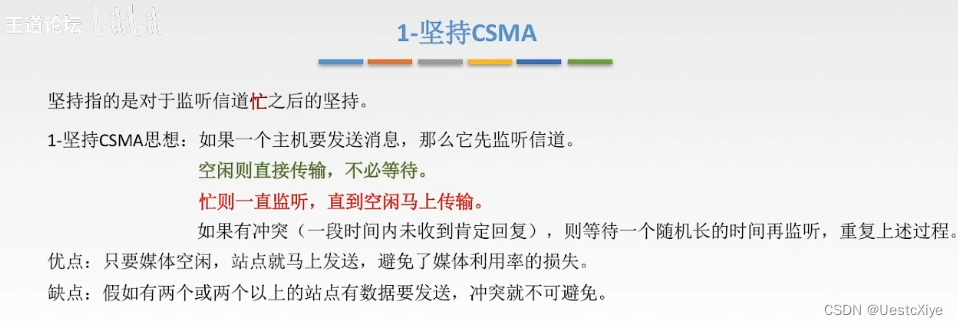

1-坚持 CSMA 协议:

在这里插入图片描述

非坚持 CSMA 协议:

在这里插入图片描述

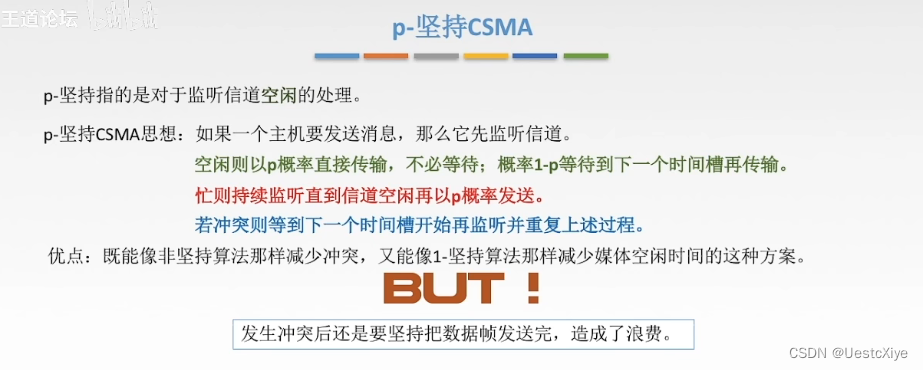

p-坚持 CSMA 协议:

在这里插入图片描述

总结:

名称描述优点缺点
1-坚持CSMA发送信息时监听信道,一空闲下来就立即传输,信道忙也一直监听,如果发送时冲突就等待随机时长之后再监听立即发送,利用率高如果多台设备同时监听,那么会发生冲突
非坚持CSMA发送信息时监听信道,如果空闲就立即传输,信道忙就随机等待一段时间后再监听冲突发生的几率减少因为需要等待,所以利用率不高
p-坚持CSMA发送信息时监听信道,空闲时以概率p进行传输,概率1-p不传输。信道忙就随机等待一段时间后再监听冲突减少的同时效率也比较高即使发生冲突也要坚持发送数据,资源被浪费

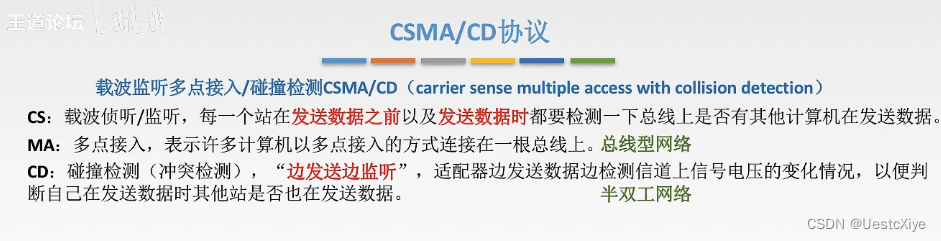

CSMA/CD 协议

在这里插入图片描述

为什么先听后发还会有冲突?

因为链路实际有长短,发送数据需要时间,这个时间内可能就被其他节点当成空闲状态导致发生碰撞。

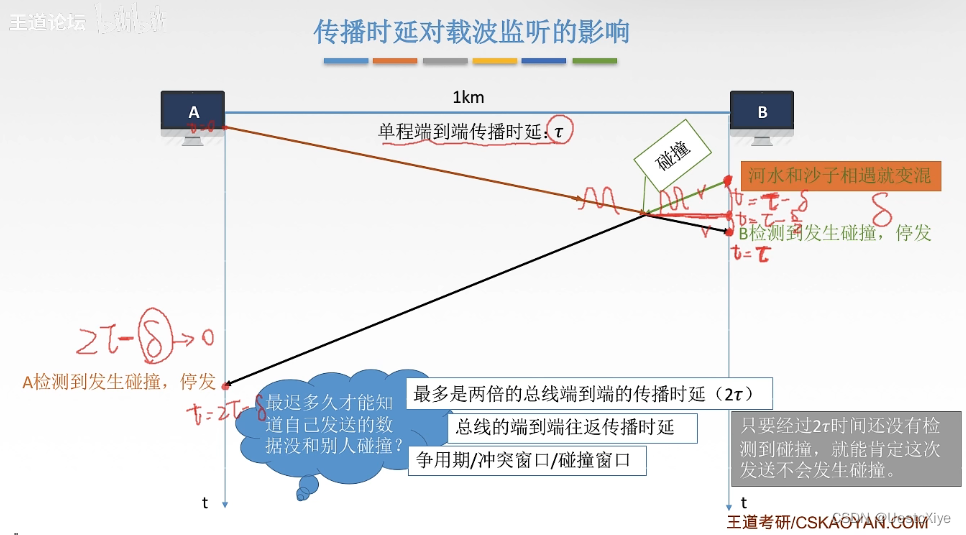

传播时延对载波监听的影响:

在这里插入图片描述

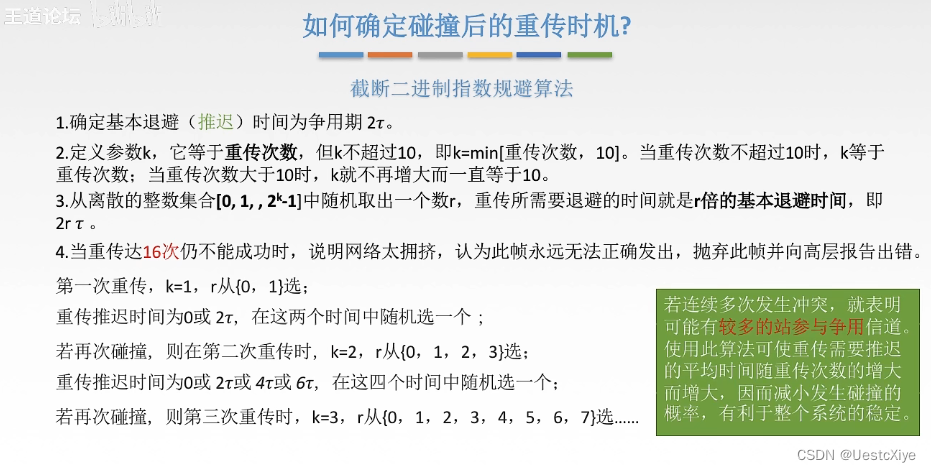

如何确认碰撞后的重传时机?

在这里插入图片描述

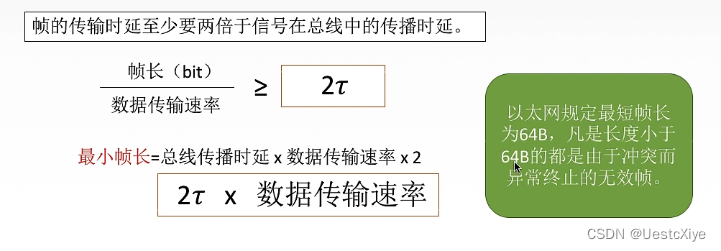

由此我们可以想到最小帧长的问题,因为如果帧太短,帧都发送完了才检测到碰撞导致停止,导致无法停止碰撞。

在这里插入图片描述

CSMA/CD 协议应用于有线局域网。

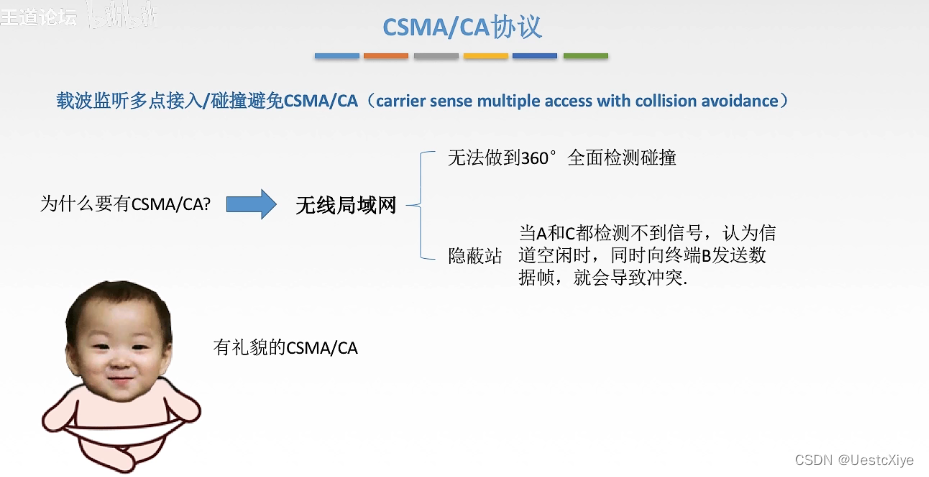

CSMA/CA 协议

CSMA/CD 协议应用于有线局域网。但在无线局域网,不能简单搬用 CSMA/CD 协议,特别是碰撞检测部分。

原因:

  1. 接收信号的强度往往会远小于发射信号的强度,且在无限介质上信号强度的动态变化范围很大,若要实现碰撞检测,则硬件上的花费过大。
  2. 无线通信中,并非所有的站点都能听到对方,即存在“隐蔽站”问题。

在这里插入图片描述

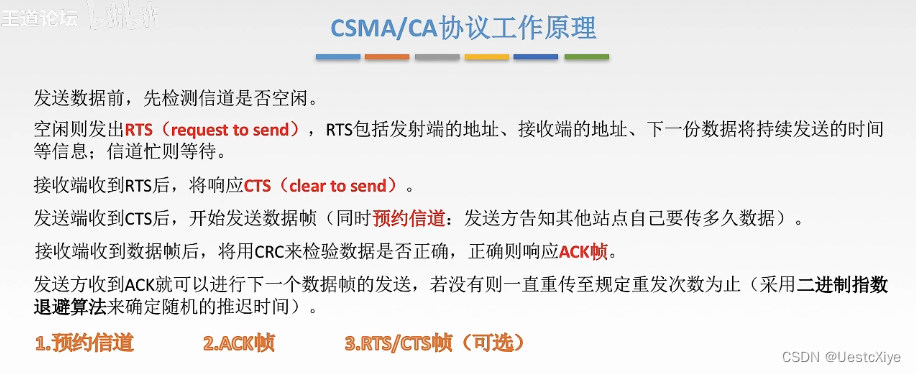

CSMA/CA 协议的工作原理:

在这里插入图片描述

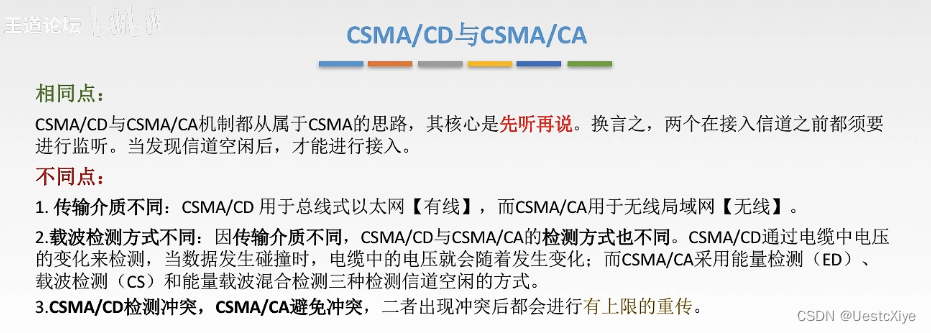

CSMA/CD 协议 vs CSMA/CA 协议:

在这里插入图片描述

轮询访问介质访问控制

主要包括两大类,一个是轮询协议,另一个是令牌传递协议。

轮询访问介质访问控制既不共享时间,也不共享空间。

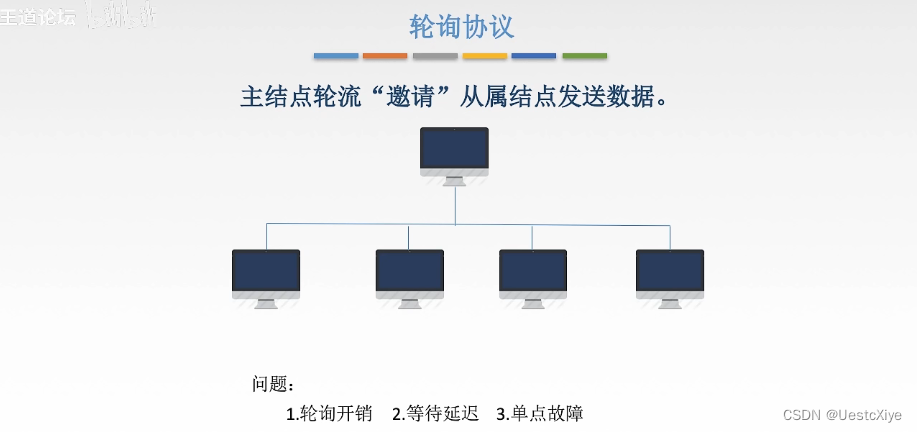

轮询协议:

在这里插入图片描述

  1. 轮询开销:在随着服务的节点越多,需要用于查询是否发送数据发送的数据帧也就越多,会造成一定开销。
  2. 等待延迟:因为这是轮流“邀请”,所以难免某个节点需要发送数据,但是主节点还在较远的需要里有需求的节点那边,导致需求得不到立即响应。
  3. 单点故障:代表主机故障,无法“邀请”从属结点发送数据。

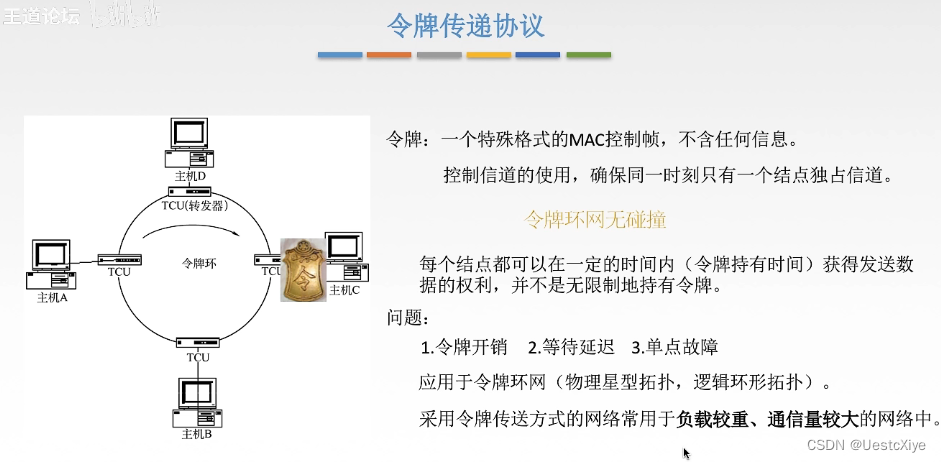

令牌传递协议:

令牌传递协议主要应用于令牌环局域网。

令牌:一组特殊的比特组成的MAC控制帧。

在这里插入图片描述

在节点之间没有收发数据的需求时,令牌在节点之间循环。

发送数据的流程:

  1. 当一个节点需要时就可以获得这个令牌,然后修改这个令牌的状态(空闲→占用)。
  2. 再将令牌与数据帧结合,让其在节点构成的环之间流动。
  3. 不是目的地的节点收到令牌也不接受,直接略过,目标节点收到信息并复制一份到本地(传输完成),因为是个闭环,所以发送节点最后得到令牌。
  4. 最后,发送令牌的节点对令牌的内容进行检查,如果发现数据出错还要重新发一遍。

局域网

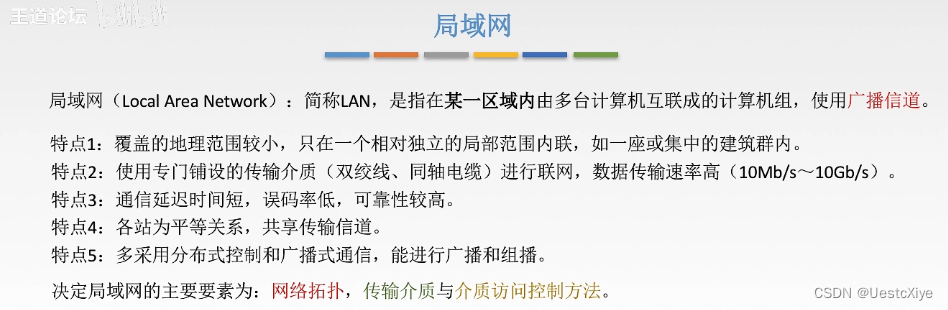

局域网(Local Area Network,LAN)自然就是局部地区形成的一个区域网络,其特点就是分布地区范围有限,可大可小,大到一栋建筑楼与相邻建筑之间的连接,小到可以是办公室之间的联系。局域网自身相对其他网络传输速度更快,性能更稳定,框架简易,并且是封闭性,这也是很多机构选择的原因所在。局域网自身的组成大体由计算机设备、网络连接设备、网络传输介质3大部分构成,其中,计算机设备又包括服务器与工作站,网络连接设备则包含了网卡、集线器、交换机,网络传输介质简单来说就是网线,由同轴电缆、双绞线及光缆3大原件构成。

基本概念和体系结构

概括:范围大小,速度快,延迟低,节点平等。

在这里插入图片描述

传输介质:

局域网常用介质
有线局域网双绞线,同轴电缆,光纤
无线局域网电磁波

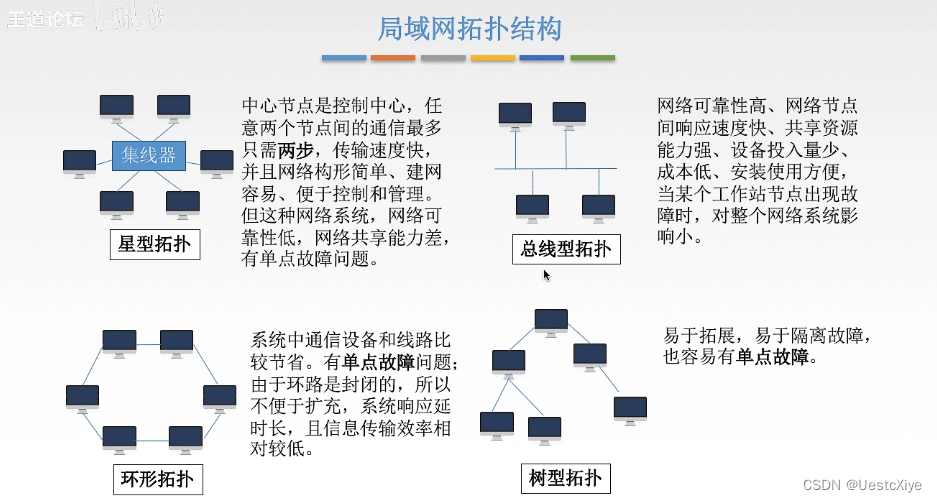

拓扑结构:

在这里插入图片描述

三种特殊的局域网拓扑实现:

  • 以太网(使用范围最广的局域网):逻辑拓扑是总线型结构,物理拓扑是星型/拓展星型结构。
  • 令牌环(IEEE 802.5):逻辑拓扑是环形结构,物理拓扑是星型结构。
  • FDDI(光纤分布数字接口,IEEE 802.8):逻辑拓扑是环形结构,物理拓扑是双环结构。

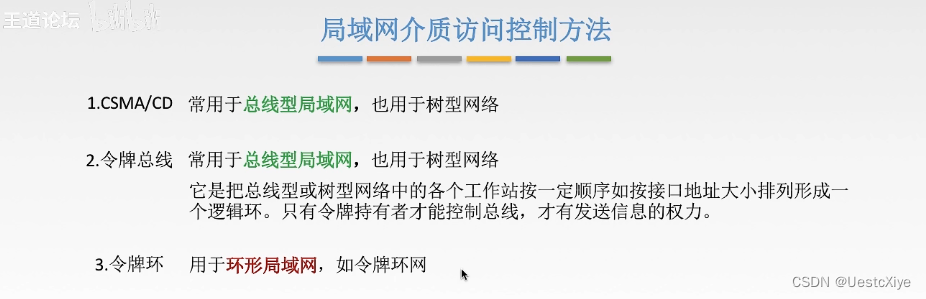

介质访问控制方法:

在这里插入图片描述

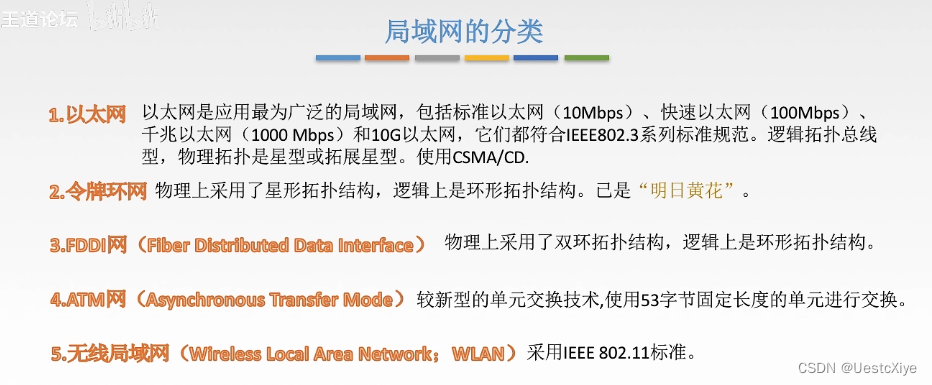

局域网的分类:

在这里插入图片描述

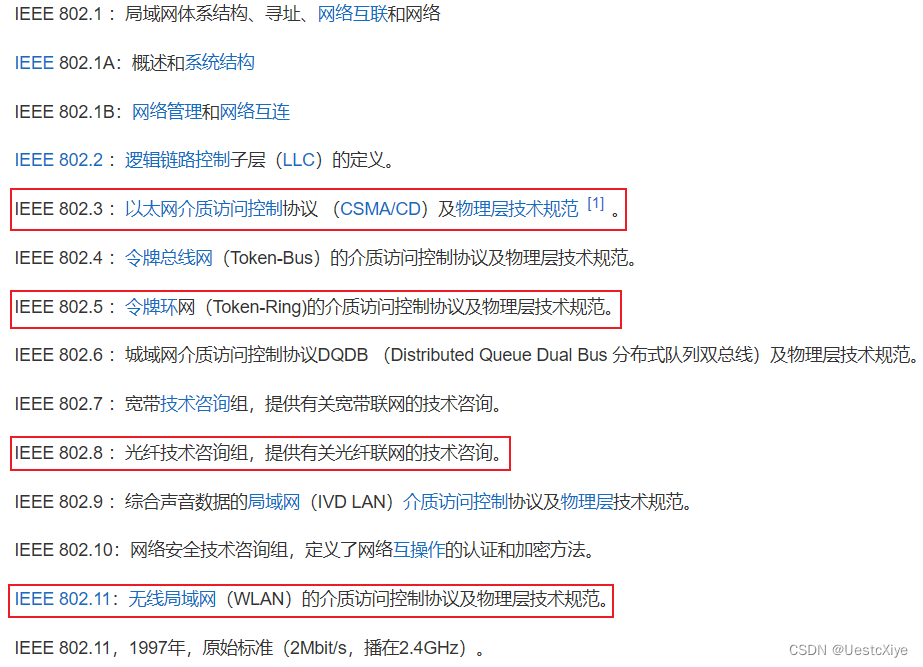

IEEE 802 标准:

IEEE 802 系列标准是 IEEE 802 LAN/MAN 标准委员会制定的局域网、城域网技术标准。其中最广泛使用的有以太网、令牌环、无线局域网等。这一系列标准中的每一个子标准都由委员会中的一个专门工作组负责。

在这里插入图片描述

IEEE 802 标准定义的局域网参考模型只对应 OSI 参考模型的数据链路层和物理层,并将数据链路层拆分成:

  • 逻辑链路控制(LLC)子层
  • 媒体接入控制(MAC)子层

在这里插入图片描述

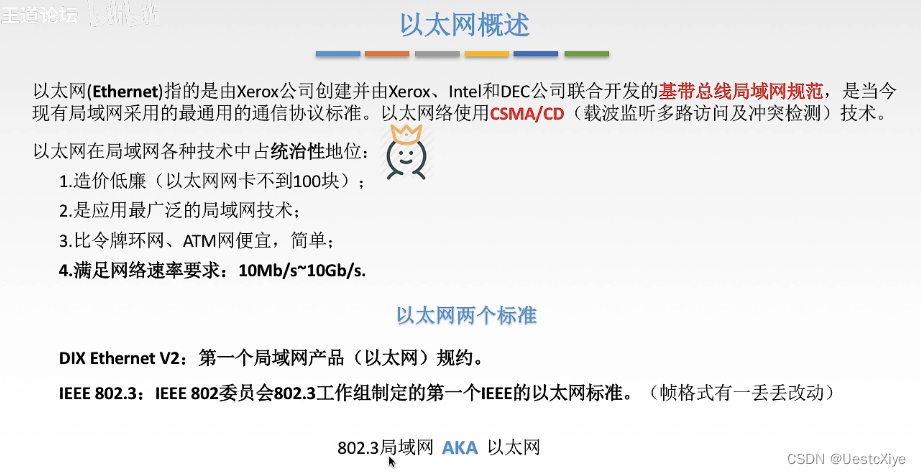

以太网

特点:

  • 逻辑拓扑是总线型结构,物理拓扑是星型/拓展星型结构。
  • 信息以广播方式发送。
  • 使用 CSMA/CD 进行访问控制。

在这里插入图片描述

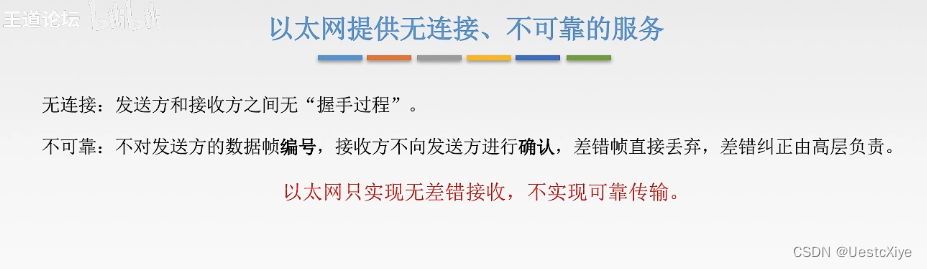

以太网采用2种方式简化通信:

  1. 采用无连接的工作方式,不对发送帧编号,不要求接收方确认,提供不可靠的服务。
  2. 数据都采用曼彻斯特编码,便于接收端提取同步信号。

在这里插入图片描述

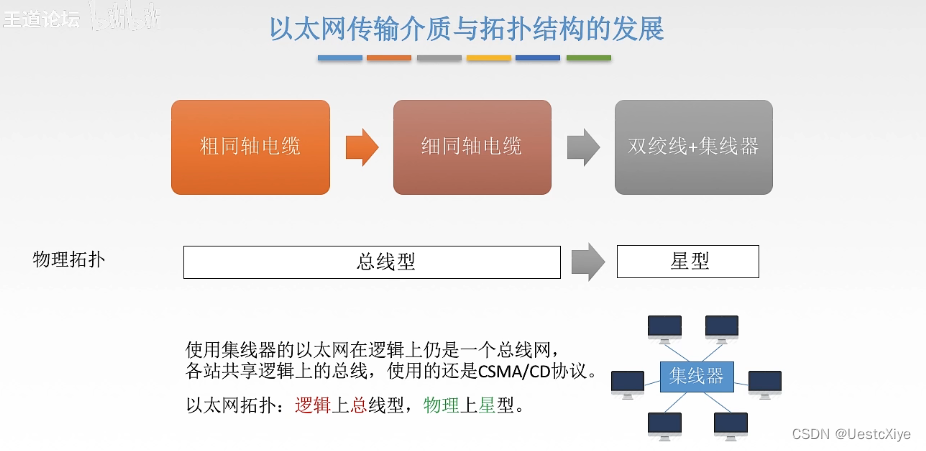

以太网传输介质和拓扑结构的发展:

在这里插入图片描述

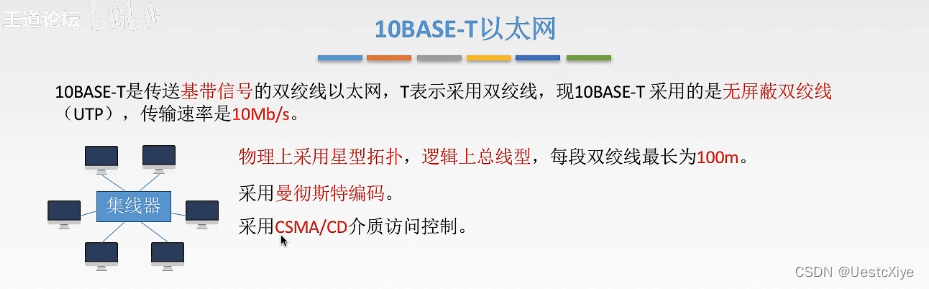

10BASE-T以太网:

在这里插入图片描述

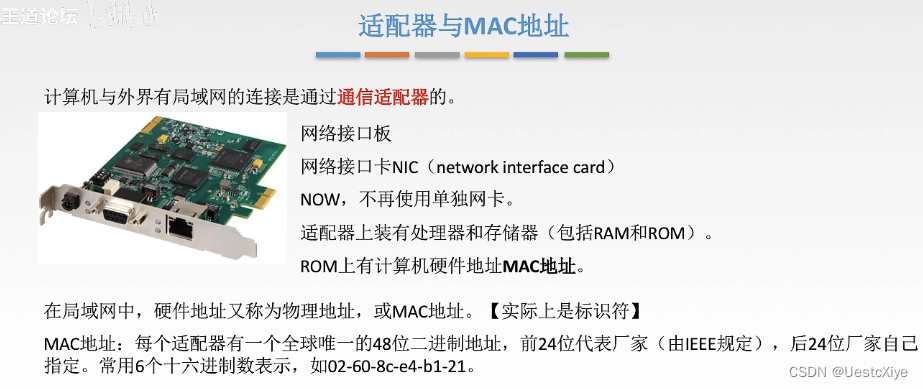

适配器和MAC地址(科普,仅作了解):

在这里插入图片描述

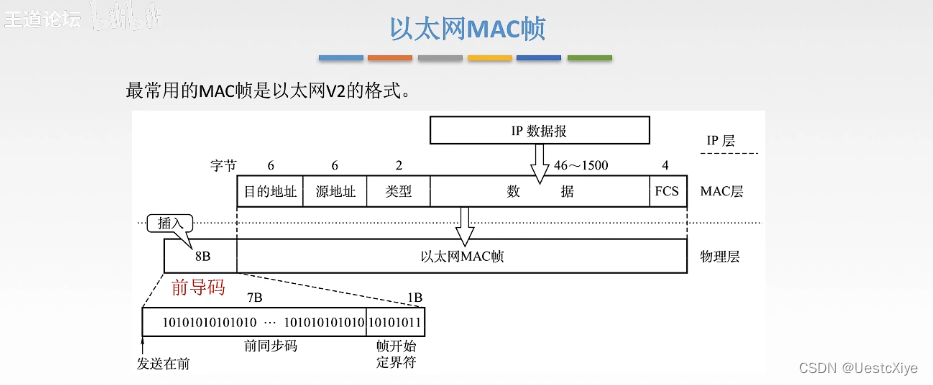

以太网MAC帧:

在这里插入图片描述

以太网MAC帧最短要64B,其中数据最短要46B。

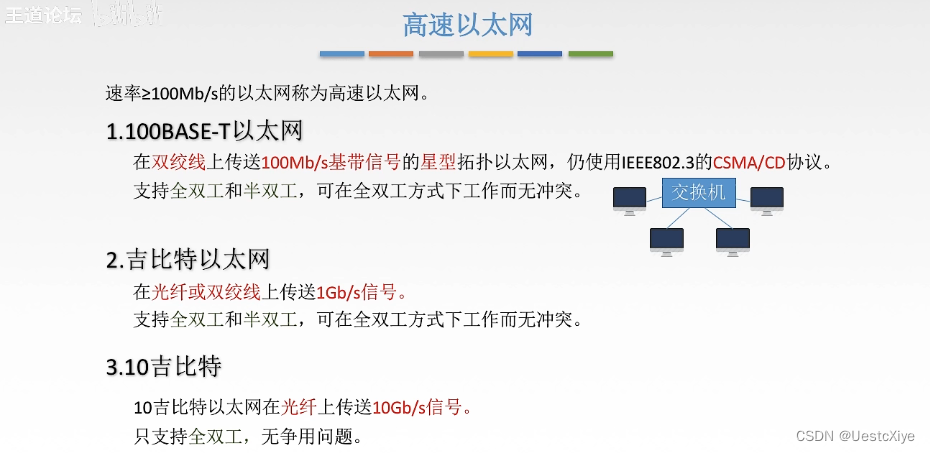

高速以太网:

速率 ≥ 100Mb/s的以太网。

在这里插入图片描述

无线局域网

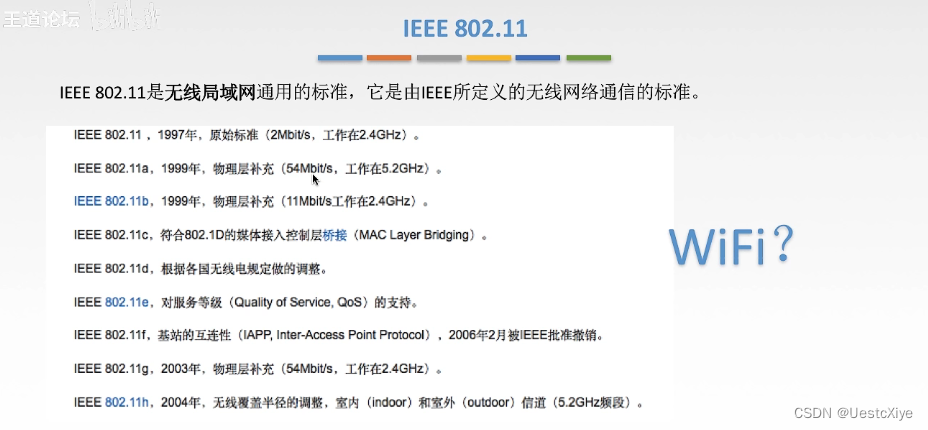

IEEE 802.11:

  • 星型拓扑
  • 在MAC层使用CSMA/CA协议

在这里插入图片描述

使用 IEEE 802.11 系列协议的局域网称为 Wi-Fi。

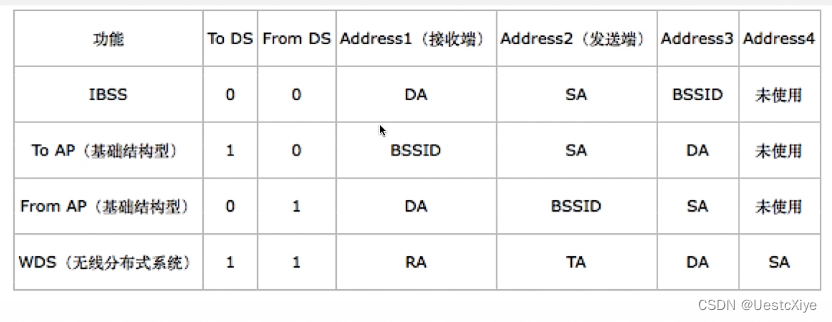

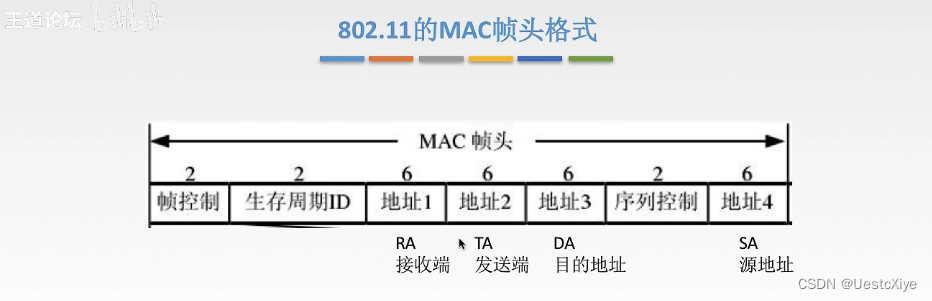

IEEE 802.11的MAC帧头格式:

在这里插入图片描述

在这里插入图片描述

无线局域网的分类:

  1. 有固定基础设施无线局域网
  2. 无固定基础设施移动自组织网络

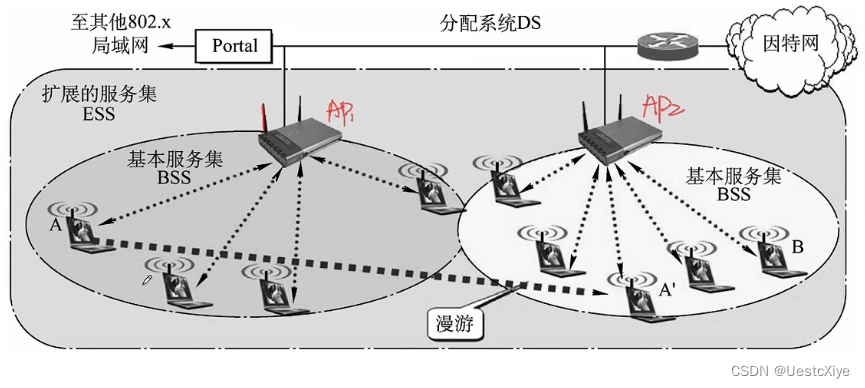

有固定基础设施无线局域网

采用 IEEE 802.11系列协议标准。

在这里插入图片描述

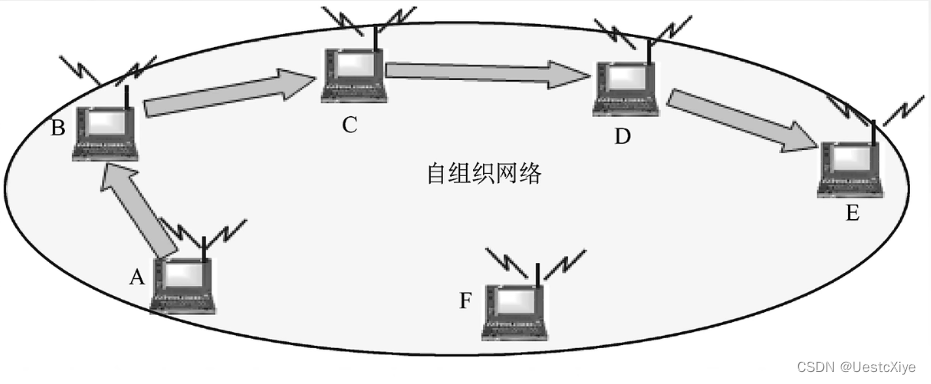

无固定基础设施移动自组织网络

各节点地位平等,中间结点都为转发结点(都有路由器的功能)。

在这里插入图片描述

虚拟局域网

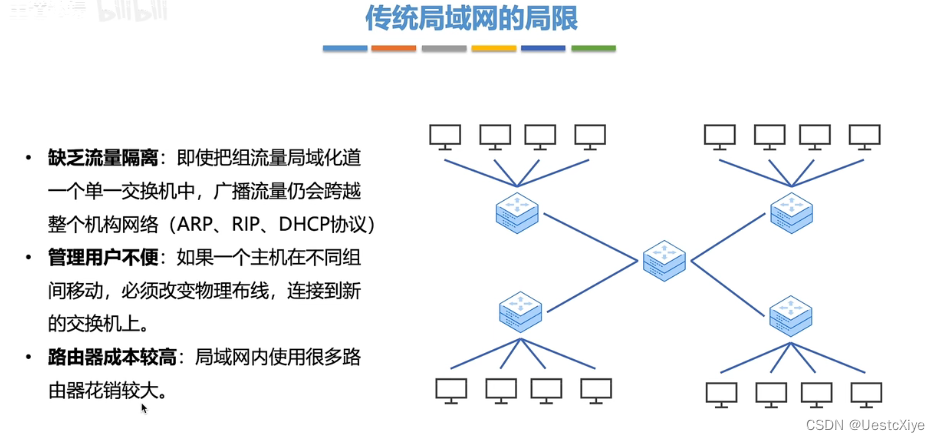

传统局域网的局限:

在这里插入图片描述

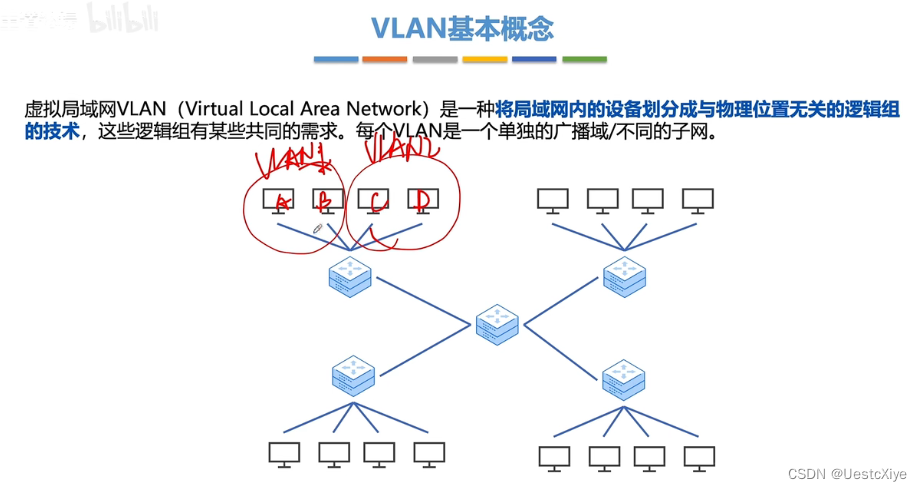

虚拟局域网(Virtual Local Area Network,VLAN)是一组逻辑上的设备和用户,这些设备和用户并不受物理位置的限制,可以根据功能、部门及应用等因素将它们组织起来,相互之间的通信就好像它们在同一个网段中一样,由此得名虚拟局域网。

在这里插入图片描述

VLAN是一种比较新的技术,工作在OSI参考模型的第2层和第3层。VLAN可以为几乎局域网内任何信息集成系统架构逻辑拓扑和访问控制,并且与其它共享物理网路链路的信息系统实现相互间无扰共享。VLAN可以为信息业务和子业务、以及信息业务间提供一个相符合业务结构的虚拟网络拓扑架构并实现访问控制功能。

与传统的局域网技术相比较,VLAN技术更加灵活,它具有以下优点:

  1. 网络设备的移动、添加和修改的管理开销减少。
  2. 可以控制广播活动。
  3. 可提高网络的安全性。

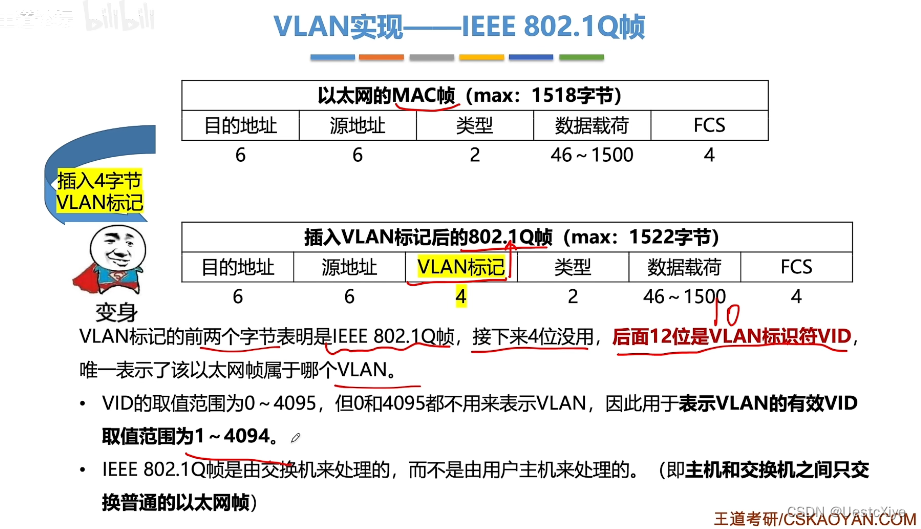

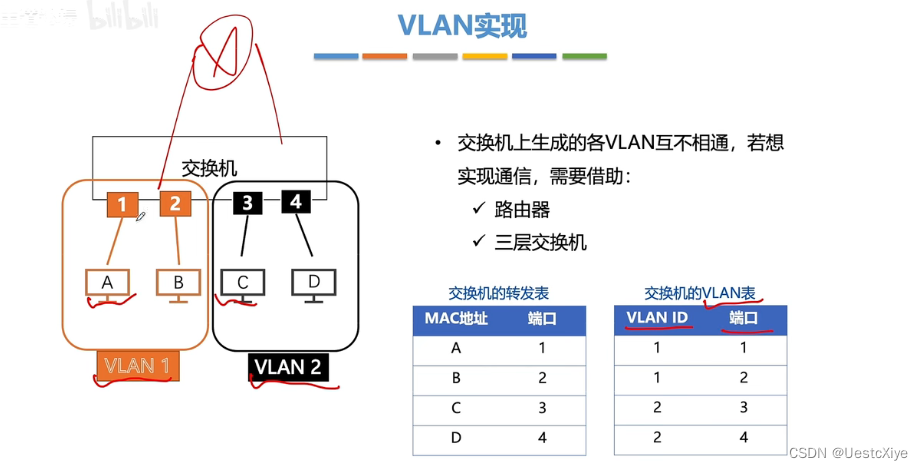

VLAN的实现:

在这里插入图片描述

除了按端口划分,也可以按MAC地址划分VLAN。

在这里插入图片描述

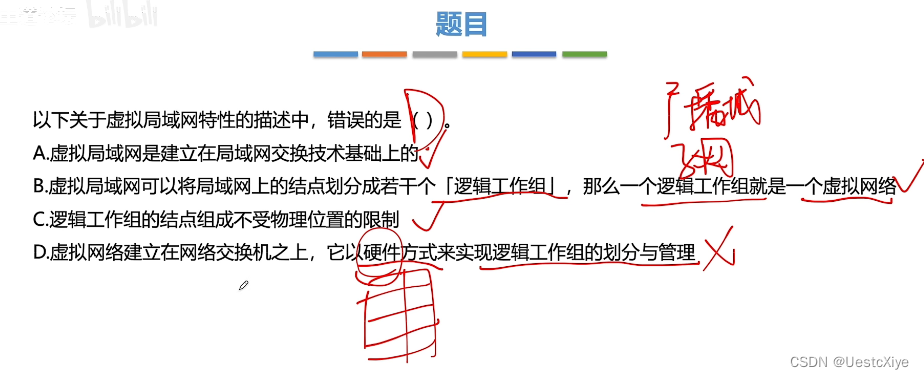

例题:

在这里插入图片描述

广域网

广域网的基本介绍

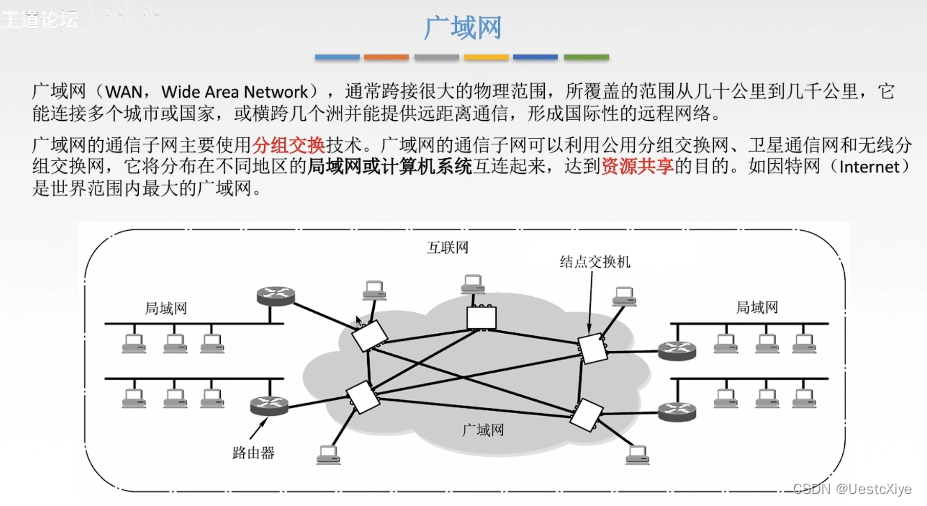

广域网(Wide Area Network,缩写为 WAN),又称外网、公网。是连接不同地区局域网或城域网计算机通信的远程网。通常跨接很大的物理范围,所覆盖的范围从几十公里到几千公里,它能连接多个地区、城市和国家,或横跨几个洲并能提供远距离通信,形成国际性的远程网络。广域网并不等同于互联网。

在这里插入图片描述

PPP 协议

点到点协议(Point to Point Protocol,PPP)是为在同等单元之间传输数据包这样的简单链路设计的数据链路层协议,是使用串行线路通信的面向字节的数据链路层协议。这种链路只支持全双工操作,并按照顺序传递数据包。设计目的主要是用来通过拨号或专线方式建立点对点连接发送数据,使其成为各种主机、网桥和路由器之间简单连接的一种共通的解决方案。

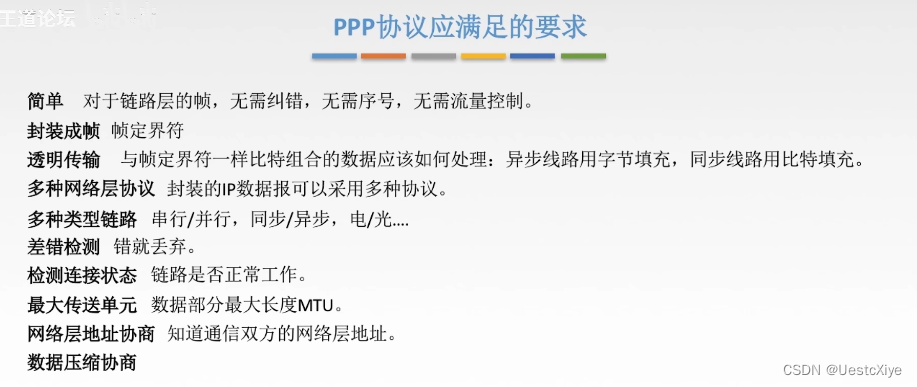

PPP 协议满足的要求:

  1. 简单
  2. 封装成帧
  3. 透明传输
  4. 兼容多种网络层协议
  5. 满足多种类型链路
  6. 差错检测:但不能纠错,所以PPP 协议是不可靠协议。
  7. 检测连接状态
  8. 网络层地址协商
  9. 数据压缩协商

在这里插入图片描述

PPP 协议无需满足的要求:

  1. 纠错
  2. 流量控制
  3. 对帧进行编号
  4. 多点线路

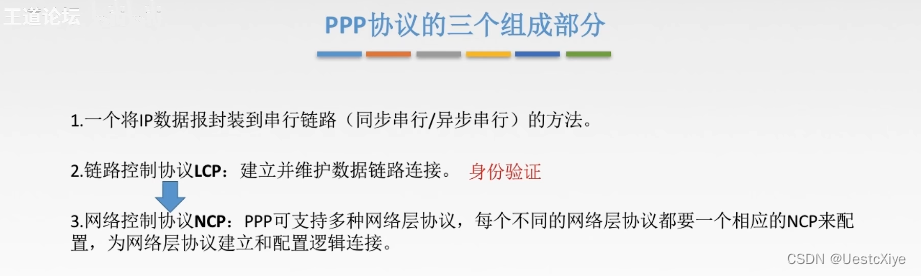

PPP 协议有三个组成部分:

  1. 链路控制协议(LCP)
  2. 网络控制协议(NCP)
  3. 一个将 IP 数据封装到串行链路的方法。

在这里插入图片描述

PPP 协议的状态图:

在这里插入图片描述

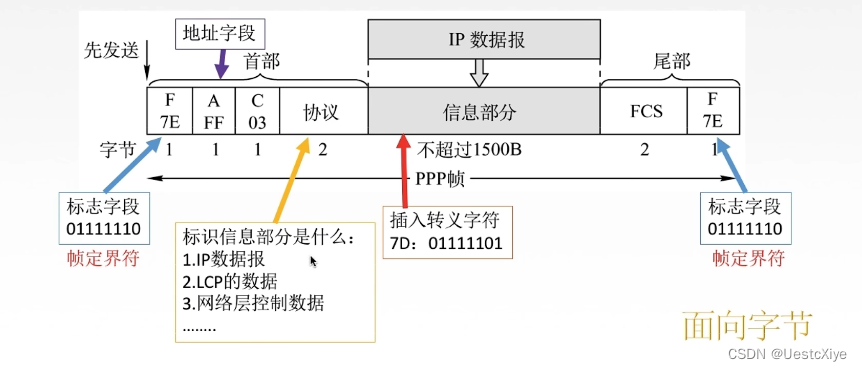

PPP 协议的帧格式:

在这里插入图片描述

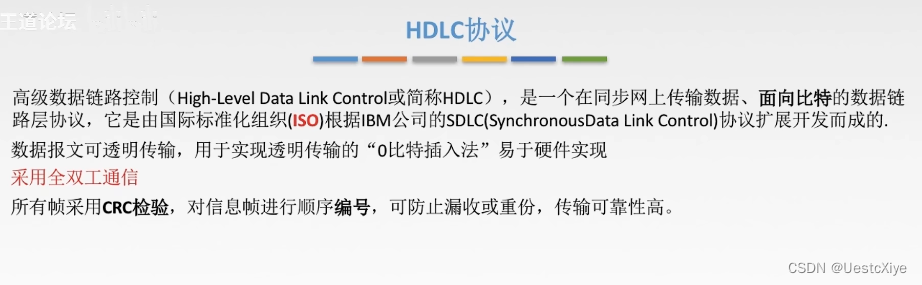

HDLC 协议

HDLC 协议是可靠传输协议。

在这里插入图片描述

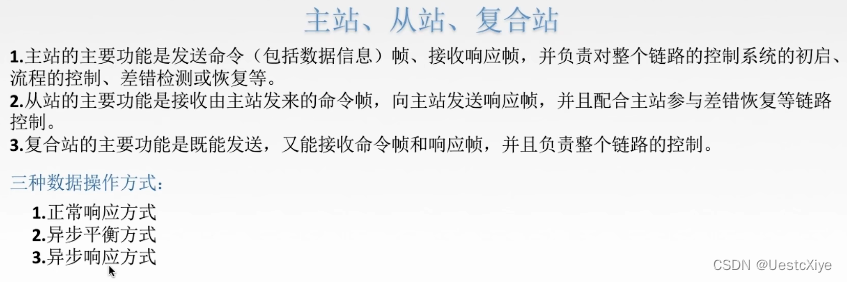

HDLC 协议的站:

在这里插入图片描述

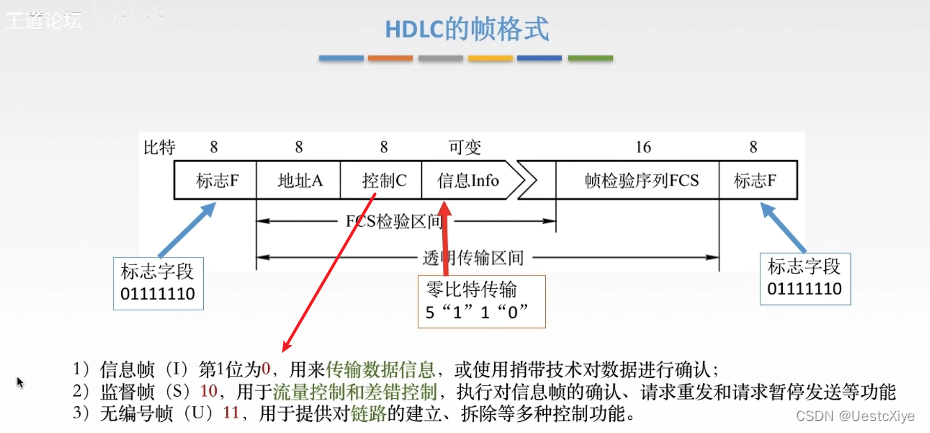

HDLC 协议的帧格式:

在这里插入图片描述

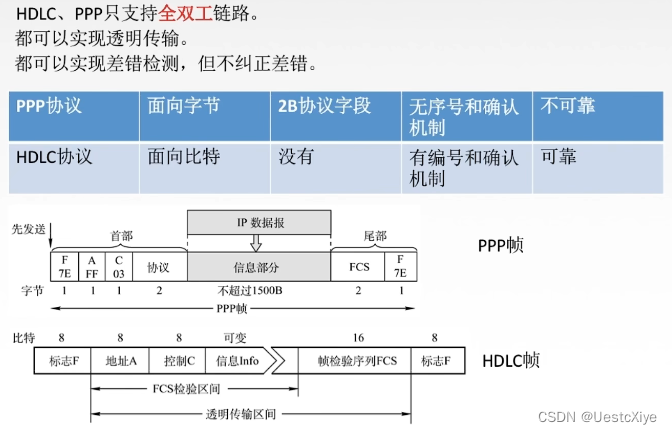

PPP 协议 vs HDLC 协议

在这里插入图片描述

为什么HDLC协议更可靠,但是我们使用PPP协议?

因为现在网络要求高,数据链路层、网络层本来就是不可靠的尽力传输,差错控制这些复杂的交给了传输层。

数据链路层设备

集线器(Hub)

集线器主要在物理层应用。

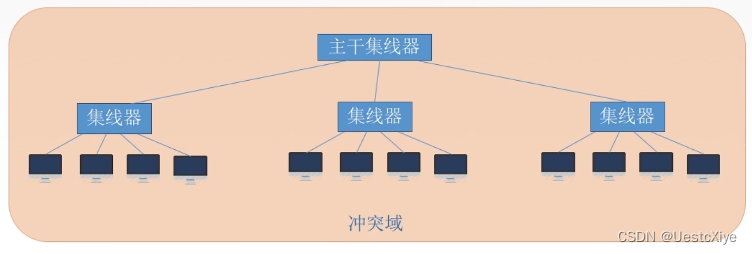

集线器可以扩展以太网,但是集线器会无脑将一个设备的所有消息转发到集线器所连的所有设备,故会将所连接的所有设备变成一个大的冲突域,同时只能有两台设备进行通信,且设备越多,冲突越多。

在这里插入图片描述

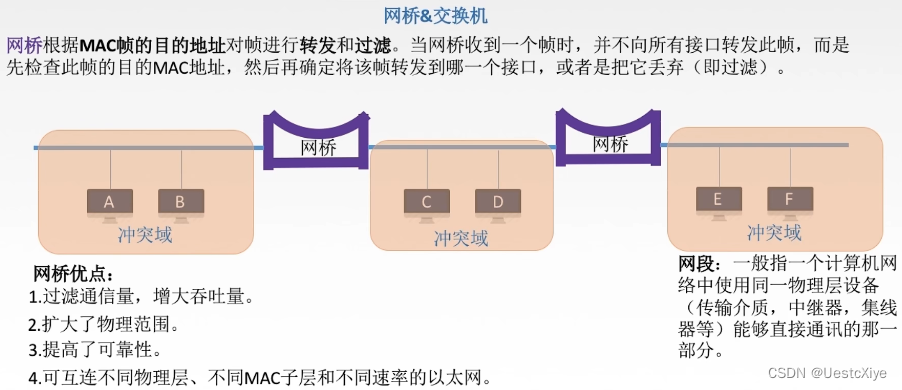

网桥(Bridge)

使用网桥时,由于网桥会根据 MAC 地址进行过滤,所以不会形成冲突域。

网桥通常只有2个端口。

在这里插入图片描述

网桥的分类:

  • 透明网桥
  • 源路由网桥

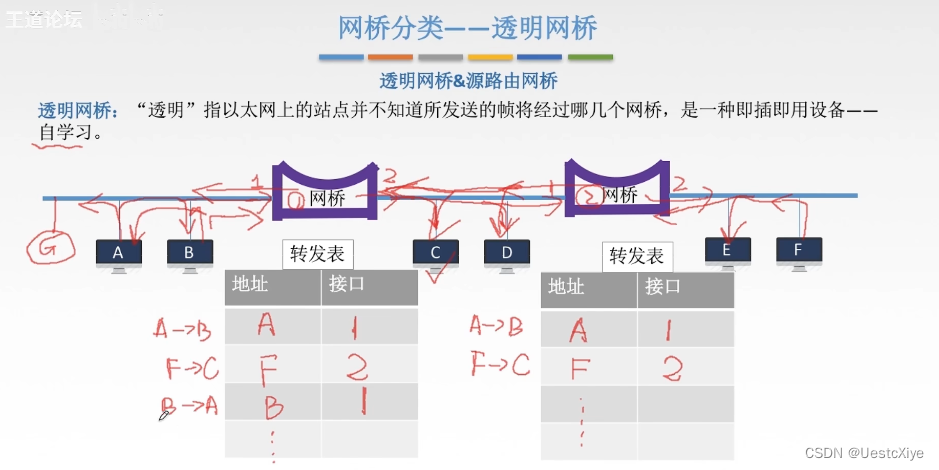

透明网桥:

通过自学习来构建转发表。每一个通过网桥的数据包都会被记录下网桥收到数据时数据对应的地址和网桥自己的接口,通过许许多多的数据包的构造的缓存,网桥就可以知道哪个数据包在哪个接口,以后如果要传输数据包就知道要往哪个接口发送数据包了。

在这里插入图片描述

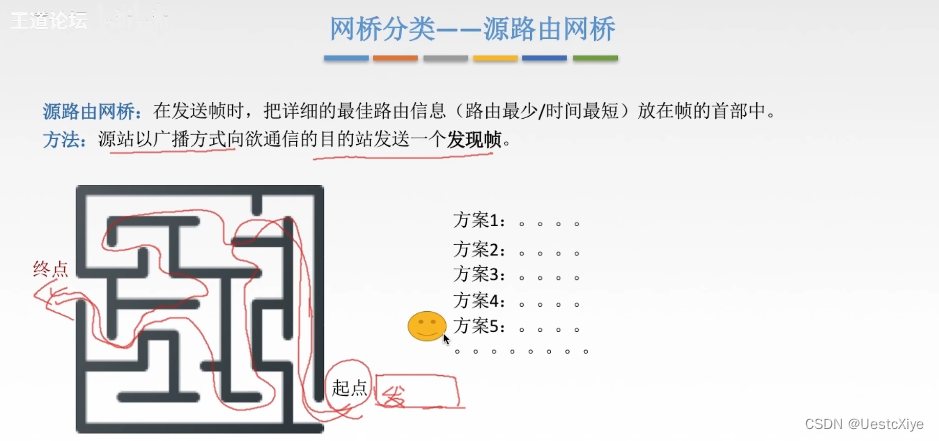

源路由网桥:

在发送时,直接将最佳路径放到帧首部。

那么网桥如何获得最佳路径?

通过广播方式想目标地址发送广播,此时可能会经过不同路由产生不同的路径,目标地址收到后再将每一条路径都发一个响应帧给网桥,网桥经过对比就知道哪个接口最快了。

在这里插入图片描述

以太网交换机

以太网交换机本质:多端口网桥。

在这里插入图片描述

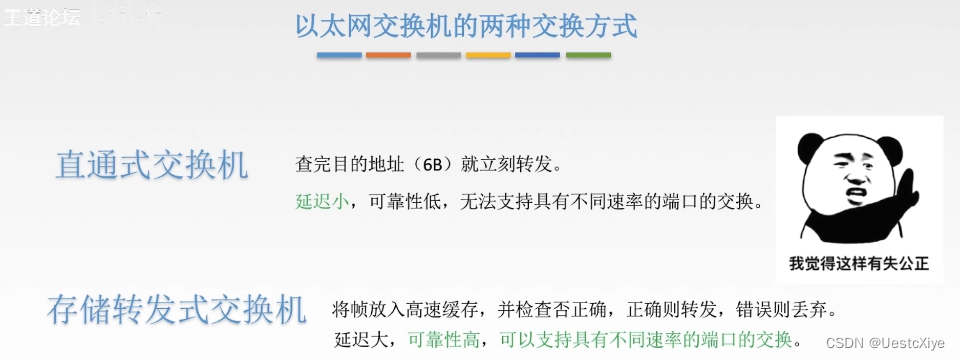

以太网交换机的两种交换形式:

在这里插入图片描述

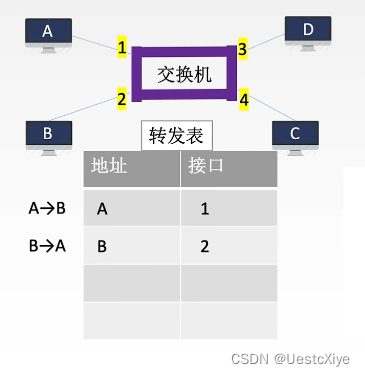

以太网交换机的自学习功能:

在这里插入图片描述

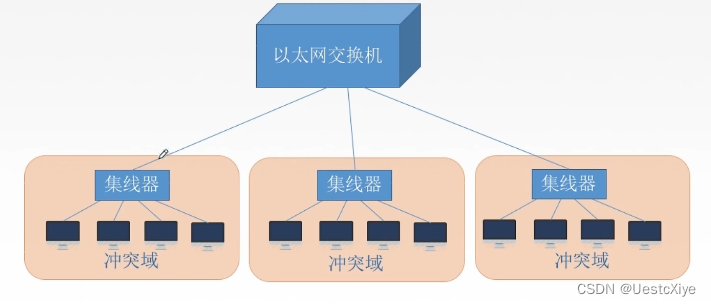

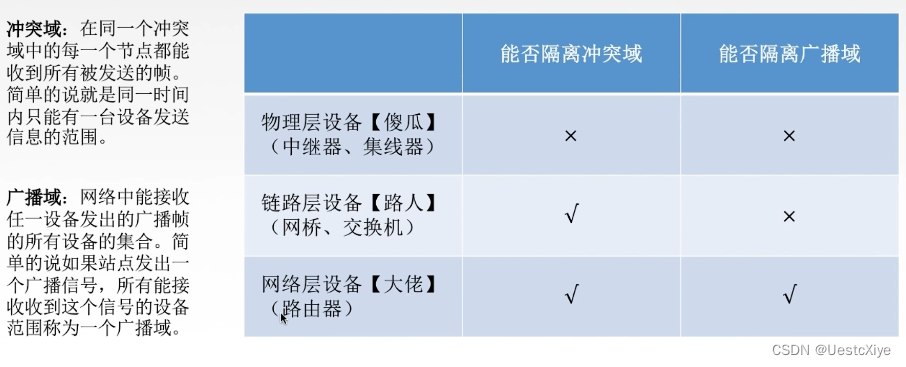

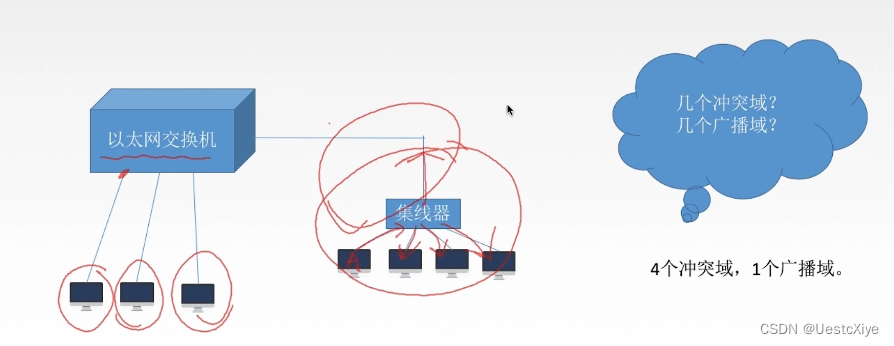

冲突域和广播域

在这里插入图片描述

示例:

在这里插入图片描述

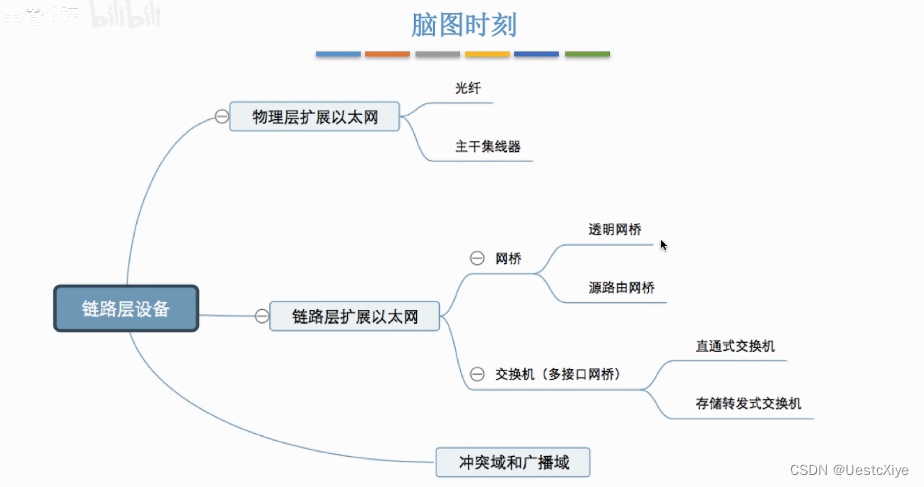

小结

在这里插入图片描述

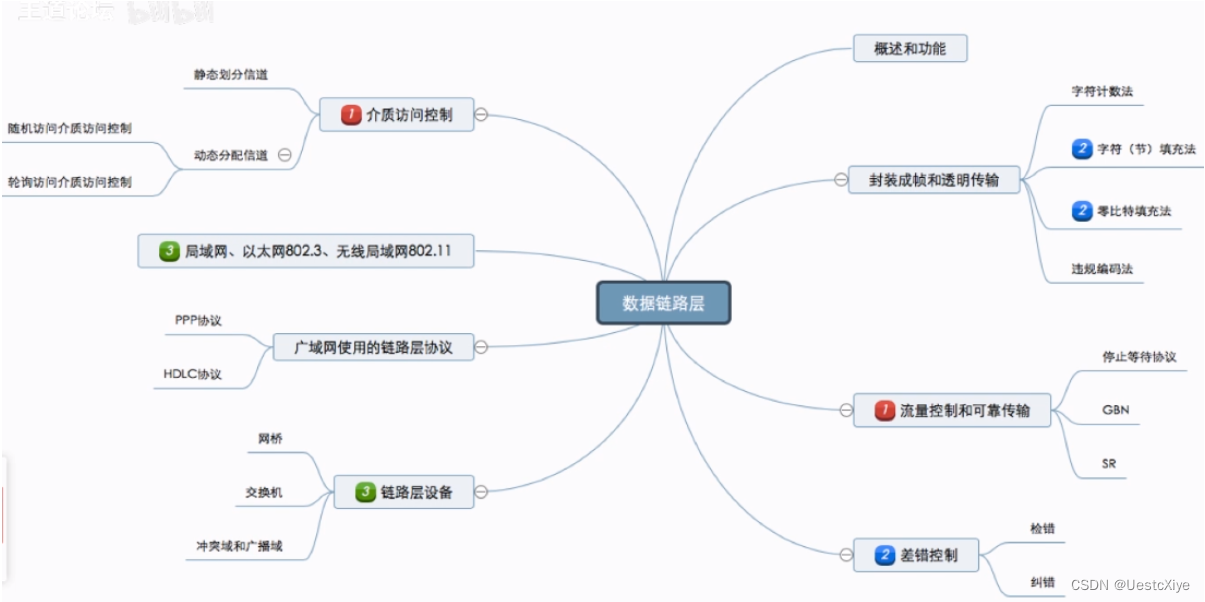

第3章总结

在这里插入图片描述

【计算机网络】数据链路层深度解析 文章主要内容如下:概述、三个重要问题、封装成帧、差错检测、可靠传输、使用广播信道的数据链路层、数据链路层的互连设备、媒体接入、MAC地址、集线器与交换机区别、以太网交换机生成树协议STP 阅读详情

相关推荐

计算机网络:数据链路层

以太网——ethernet以太网是一种实现计算机局域网的技术。以太网是目前应用最普遍的局域网技术。1、以太网的两个标准是世界上第一个局域网产品(以太网)的规约。IEEE 802.3是第一个 IEEE 的以太网标准。DIX Ethernet V2 标准与 IEEE 的 802.3 标准只有很小的差别,因此可以将 802.3 局域网简称为“以太网”。严格说来,“以太网”应当是指符合 DIX Ethernet V2 标准的局域网。数据链路层的两个子层。

2401_88752684的博客 1441

计算机网络——第三章

结点: 主机、路由器 链路: 网络中两个结点之间的物理通道,链路的传输介质主要有双绞线、光纤和微波。分为有线链路、无线链路。 数据链路: 网络中两个结点之间的逻辑通道,把实现控制数据传输协议的硬件和软件加到链路上就构成数据链路。 帧: 链路层的协议单元,封装网络层数据报。 数据链路层负责通过一条链路从一个结点向另一个物理链路上直接相连的相邻节点传送数据报。 数据链路层的功能: 1.为网络层提供服务。 1)无确认无连接服务 2)有确认无连接服务 3)有确认面向连接服务 2.链路管理,即连接的建立、维持、释放(

王王仙贝的博客 4677

计算机网络:数据链路层知识点汇总

封装成帧:其实就是帮我们从物理层过渡到链路层,我们物理层传输的是一个一个比特,我们在链路层就是要把比特封装成帧,就是把几个比特放到一个帧里面。这就是数据链路层的一个传输单位,或者说传输单元透明传输:不管我们封装好的帧里面的比特是怎么样的一个组合,都可以把它顺利的传输过去,所以表现的就像链路层看不见它传输的帧里面到底是什么样的比特序列。就像是“透明”一样。差错控制:我们的链路层在传输的过程中,可能会发生一些差错,这些差错主要是由于噪声引起的,那导致的结果就是位错和帧错。位错。

m0_57180439的博客 2733

《计算机网络》——字符计数法、字符填充法、零比特填充法、违规编码法

字符计数法、字符填充法、零比特填充法、违规编码法一、字符计数法二、字符填充法三、零比特填充法四、违规编码法 一、字符计数法 帧首部使用一个计数字段(第一个字节,八位)来标明帧内字符数。 缺点: 如果技术字段出错,即失去了帧边界划分的依据,那么接收方就无法判断所传输帧的结束位和下一帧的开始位,收发双方将失去同步,从而造成灾难性后果。 二、字符填充法 1.当传送的帧是由文本文件组成时(文本文件的字符都是从键盘上输入的,都是ASCII码) 不管从键盘上输入什么字符都可以放在帧里传过去,即透明传输。 2. 当传送

蘑菇炖墨菲 1万+

【计算机网络】数据链路层DataLink Layer

数据链路层,个人笔记

m0_62987145的博客 1035

Linux下离线安装Google Chrome

目录背景一、下载并安装Google Chrome二、下载并安装依赖包1.libvulkan.so.1()(64bit)2.读入数据总结 背景 项目中服务器被要求不能连接外网,不能直接联网安装,所以需要下载Google Chrome安装包和依赖包,然后离线安装。 linux下步骤都一样,不管ubuntu还是centos只是需要下载对应系统的文件包即可。 本机系统:CentOS 7 一、下载并安装Google Chrome 官方下载地址http://www.google.cn/chrome/browser/d

ancientapesman的博客 1万+

数据链路——字符计数、字节填充、零比特填充

假设在一个数据链路协议中使用下列字符编码:接下来用这几种方法分别实现A、B、ESC、FALG所组织的帧(即数据段为)的发送过程。其中FLAG是首位标志,ESC是转义字符。

I'm so lazy!!! 3707

【R】R画图不显示中文问题

系统mac os 11 RstutioVersion1.2.1335 RVersion3.6.2 画图里的中文一直显示成方框。 ggplot()+geom_point(aes(x=ta1$X2011年,y=ta1$X2012))+ xlab("2011年")+ylab("2021年") 解决方案: 使用showtext。 install.packages("showtext", repos = "https://mirrors.ustc.edu.cn/CRAN/") in...

weixin_41772125的博客 1万+

字节填充与0比特填充以及数据链路的基本问题

字节填充(PPP的异步传输)与0比特填充(PPP的同步传输)以及数据链路的基本问题 字节填充: 比特填充: 数据链路有三个基本问题 1.封装成帧 2.透明传输 3.差错检测

weixin_69884785的博客 5132

FreeRTOS:卡在configASSERT( ( pxQueue ) )问题的解决

FreeRTOS卡在configASSERT( ( pxQueue ) )问题的解决

qq_42007164的博客 9569

STM32H745xI双核芯片SMPS/LDO配置误区:从复位失败到精准排查的实战复盘

本文详细分析了STM32H745xI双核芯片在SMPS/LDO配置中的常见误区,特别是复位失败问题的排查过程。通过对比参考板与故障板的波形数据,揭示了电感选型不当导致的电源稳定性问题,并提供了硬件设计检查清单和调试技巧,帮助开发者避免类似陷阱。

weixin_42531588的博客 265

计算机网络之数据链路层

在研究数据链路层时,我们可忽略网络体系中的其他层只关注与数据链路层本身。虚拟局域网(Virtual Local Area Network,VLAN)是一种将局域网内的站点划分成与物理位置无关的逻辑组的技术,一个逻辑组就是一个VLAN,VLAN中的各站点具有某些共同的应用需求。属于同一VLAN的站点之间可以直接进行通信,而不属于同一VLAN的站点之间不能直接通信。网络管理员可对局域网中的各交换机进行配置来建立多个逻辑上独立的VLAN。

我的博客 3194

西门子 标准程序解读---> 机器手抓取和涂胶控制程序

摘要 该程序实现机械手在OP70/OP90工位的自动化控制,核心功能包括: 流程控制:分段(Seg1-Seg11)管理抓件、涂胶、放件等动作,结合DB1050/DB1250数据块监控工位状态及变位机位置反馈。 安全机制:配置干涉区(FC124)、实时检测安全光/急停信号,防止碰撞;服务程序(FB191)支持维修位触发与安全隔离。 参数配置:通过DB块关联机器人速度、节拍(FB27)、车型编码(如空过=2)及手自动模式(DB70.DBX21.2)。 应用场景:适用于汽车焊接/装配线

工控智联驿站 1239

计算机网络的数据链路层

3.1 数据链路层的基本概念 1.数据链路层的数据发送模型 主机H1想要给主机H2拷数据的过程如下: (此为应用层与应用层之间的通讯) –>在传输层分段 –>在网络层分地址 –>在链路层加MAC地址封装成帧 –>然后转化为比特流 –>传送到路由器需要解信息 –>继续发送时选择好一个路口再封装信息成比特流发送出去 (此章只关心如何封装,不考虑物理层的复用方式...

Clichong 5719

2025年GESP3月认证C++五级真题解析

小 A 有 2n 件物品,小 B 和小 C 想从小 A 手上买走这些物品。对于第 i 件物品,小 B 会以 bi 的价格购买,而小 C 会以 ci 的价格购买。对于所有测试点,保证 1 <= T <= 100, 2 <= g < p <= 10^9, g, p 为整数, p 为质数。对于所有测试点,保证 1 <= n <= 10^5, 0 <= bi, ci <= 10^9, bi, ci 为整数。对于另外 50 % 的测试点,保证 n <= 100000, 0 <= bi, ci <= 10^9。

lan_in的博客 1038

Close-By Site Assignment,门店近邻关系在 SAP Retail 物料搜索里的真实价值

SAP零售模块中的"Close-By Site Assignment"功能常被低估,但它在门店现场业务中极为关键。该功能允许预先定义各门店间的近邻关系,当导购或店长查询商品时,系统会自动展示附近门店的库存、价格和促销信息。与单纯的地理距离不同,这种近邻关系可基于调拨频率、业务关联度等业务逻辑定义。维护入口在事务码WSD_CBP中,支持按应用场景(如销售、采购)分别设置不同近邻关系。该功能不同于组织结构,专注于增强搜索体验,特别适合多门店运营场景,能有效提升跨店查询效率。

2007 年 ~ 2025 年,深耕 SAP 技术 18 年 4854

【计算机网络】数据链路层

计算机网络第三章笔记

Pqf18064375973的博客 1889

【LAMMPS学习】四、运行 LAMMPS(2)命令行选项

本部分解释了在安装可执行文件或下载源代码并构建可执行文件后如何运行 LAMMPS。命令文档页面描述了输入脚本的结构以及它们可以包含的命令。

荷塘阅色 5246

计算机网络3——数据链路层1

计算机网络3——数据链路层1

ning_xiao_xuan的博客 1860

ET2012新版免狗免安装绿色软件

ET2012新版免狗免安祖昂绿色软件。,新界面,新视觉,

SAP B1中文培訓教材_SDK

公司内部培训资料,对开发工具 ,DIAPI, UIAPI,Add-ON有详细解说

计算机网络——数据链路层

计算机网络体系结构:数据链路层是实现设备之间通信的非常重要的一层数据链路层的作用:注意:不同的链路层可能采用不同的数据链路层协议。

weixin_74334636的博客 1824

visio安装包

Microsoft Office Visio 是一款专业的制图软件。利用经过更新的形状、协作工具和数据链接图表,创建专业级图表以简化复杂的信息。

【计算机网络】数据链路层——ARP协议

摘要:本文介绍了数据链路层的核心功能、以太网帧格式、MAC地址、MTU对IP/UDP/TCP协议的影响,以及ARP协议的工作原理。数据链路层负责子网内的数据传输,通过MAC地址和ARP协议实现局域网通信。以太网帧包含目的/源MAC地址和帧类型,MTU限制导致数据分片传输。ARP协议解析IP地址到MAC地址的映射,通过广播请求和单播应答完成地址转换,确保数据帧正确送达目标主机。

GGDxianv的博客 2514

Probability and Statistics - 4th edition

Probability and Statistics - 4th edition

计算机网络数据链路层题库

目录 网络课课后题 王道与其他 综合应用题 网络课课后题 1. 以下哪点不是链路层需要解决的问题 A、介质访问控制 B、安全性 C、差错控制 D、流量控制 2 下列属于数据链路层基本功能的有 A、流量控制 B、介质访问控制 C、成帧 D、差错控制 解析: 3 在数据链路层上处理发送方和接收方的收发帧同步问题的是 A、差错控制 B、流量控制 C...

闲狗的博客 3万+

【计算机网络】计算机网络物理层,数据链路层和网络层的理解

对于初学者甚至许多计算机科班出身的同学来说,学习网络和操作系统一样,感觉十分抽象,学完总有一种朦朦胧胧的感觉,因为毕竟对于绝大多数人来说,工作中都不需要接触这些东西。但是作为一个较真的程序员,还是想慢慢深入理解其中的奥秘,这也就是我想边学边写博客的原因,也希望能给初学者一些借鉴。有疏漏之处,请不吝赐教! OSI将计算机网络可以分为七层模型,从底层网上分别是物理层,数据链路层,网络层,... ,应...

whueratsjtuer的博客 9074

计算机网络数据链路层

自写笔记,适用于期末复习。主要介绍了计算机网络的数据链路层。其核心功能包括封装成帧(添加首尾部实现帧定界)、透明传输(去除附加信息)和差错控制(如CRC校验)。数据链路层协议分为点对点(如PPP协议)和局域网协议(如以太网)。在局域网中,CSMA/CD协议解决共享信道冲突问题,而MAC帧则规范数据传输格式。以太网交换机通过MAC地址表实现自学习转发,区分广播域和冲突域。该层介于物理层比特传输和网络层分组传输之间,确保相邻节点间逻辑链路的可靠通信。

Li_zeven的博客 830
上一篇: 计算机网络 | 物理层
下一篇: 计算机网络 | 网络层
UestcXiye
博客等级 码龄8年 9033粉丝 1306原创
评论 2
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付:10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

UestcXiye

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付:¥1
获取中
扫码支付

您的余额不足,请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
