Shader攻占笔记（五）各向异性应用

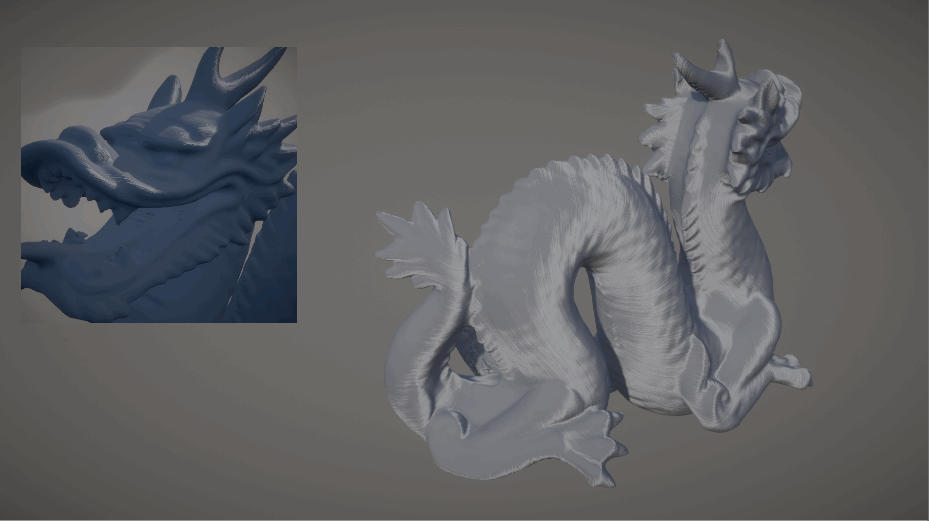

线性各向异性

主要思路：根据贴图的凹凸部分叠加原有的高光部分，将边缘进行锐利的衰减操作。主要代码都来自课本内代码，有小部分更改。

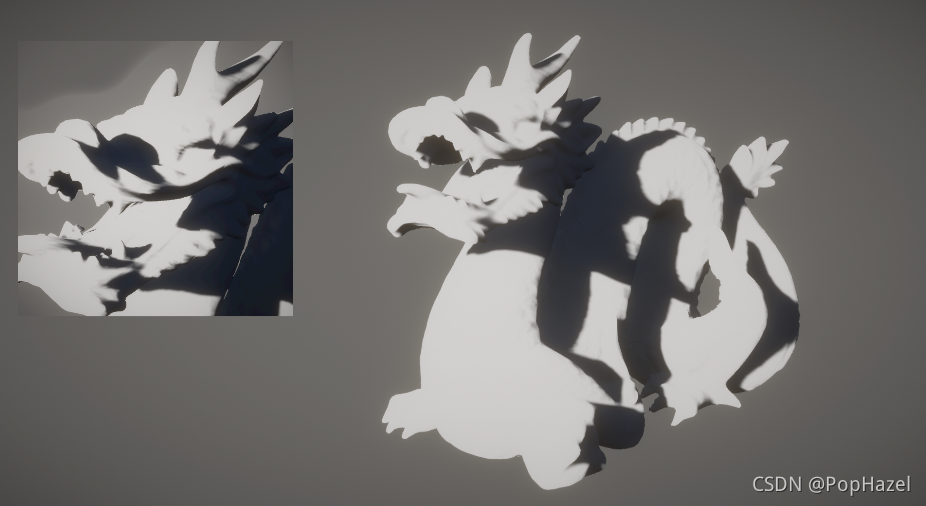

编（抄）写过程中，一直不太明白 atten（衰减因子）表示什么。输出后发现得到下图：

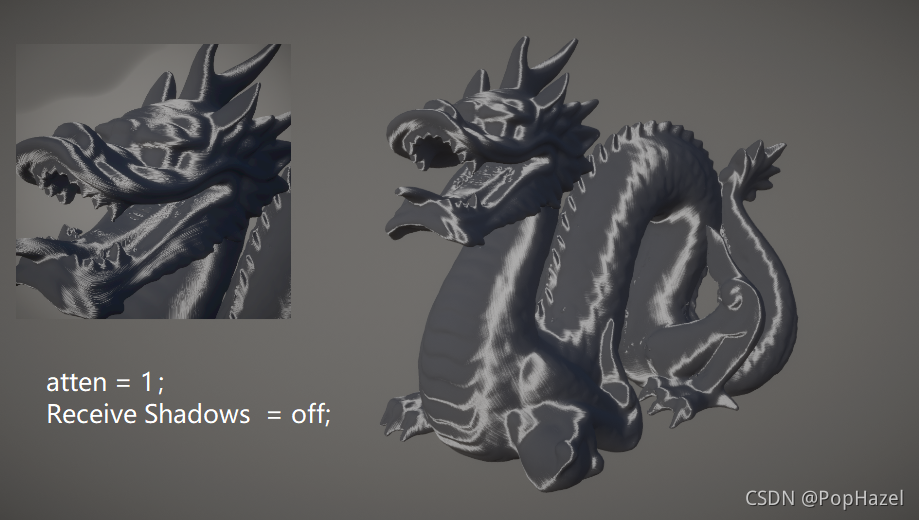

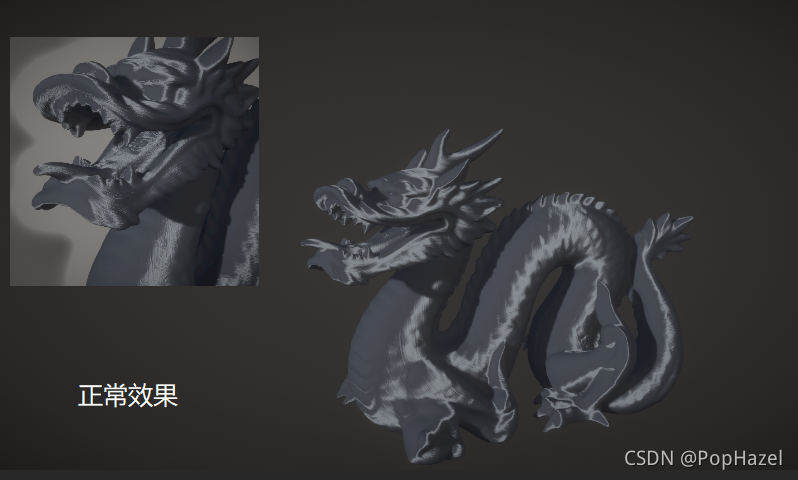

发现 atten 是对影子的描绘；atten为1的时候（无衰减）和关闭阴影得到的结果是一样的。

表面着色器部分编写如常；光照部分代码：

half4 LightingAnisotropic(SurfaceAnisoOutput s, float3 lightDir, float3 viewDir, fixed atten)
        {
            //形容该点光照强度
            float NdotL = max(0.01, dot(s.Normal, lightDir));
            //通过Blinn半角公式得到高光点
            //NdotH描述本身物体光照与半角高光的契合度
            fixed3 halfVector = normalize(normalize(lightDir) + normalize(viewDir));
            fixed NdotH = dot(normalize(s.Normal + s.AnisoDirection), halfVector);
            //2.5描述同一面上出现圈环的层数；4以下较为自然
            float aniso = max(0, sin((NdotH + _AnisoOffset) * 2.5));
            //对环状高光进行进一步聚拢
            float spec = saturate(pow(aniso, s.Gloss * 128) * s.Specular);

            //最终颜色 = (本身颜色*light0颜色*漫反射 + 光色*高光强度）* 衰减因子
            fixed4 c;
            c.rgb = ((s.Albedo * _LightColor0.rgb * NdotL) +
                    (_LightColor0.rgb * spec)) * (atten);
            c.a = 1.0;
            return c;
        }

径向各向异性

换了一张贴图，代码与线性各向异性相同。

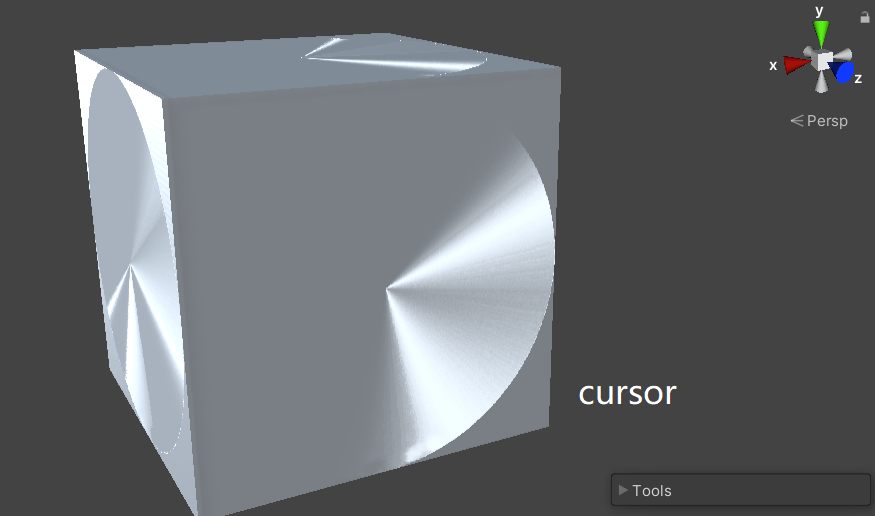

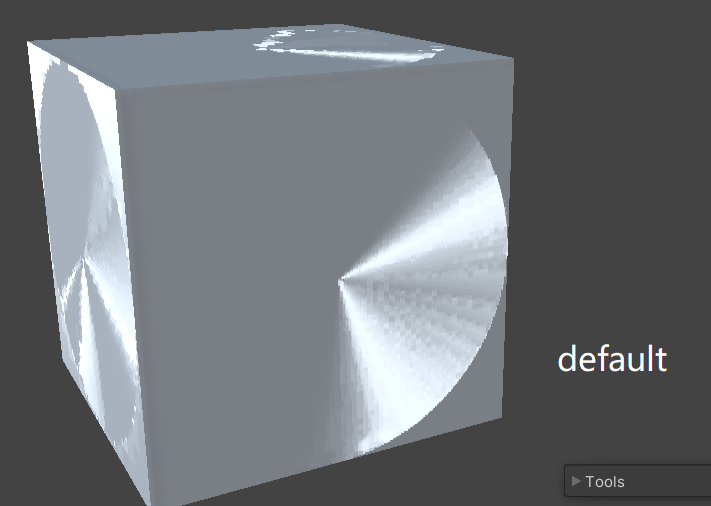

导入过程中发现径向这张图的 Texture Type 调成 Cursor 后抗锯齿效果会好一些；而线性各向异性的贴图保持 Default 才能有拉丝效果。
