kepserver与S7-300plc仿真建立通讯

kepserver与S7-300仿真建立通讯需要用到一个通讯插件NetToPLCsim

1.设置通讯插件Nettoplcsim，建议使用v1.2.1版本。

注意：
    以管理员身份运行！！！
1、第一次打开会有提示102端口被占用，先关闭即可。建议先打开Nettoplcsim软件，再开启PLCSIM的仿真。
2、若出现未识别到PLCSIM，则关闭仿真窗口重新打开仿真即可。
3、不同电脑本地网卡不一样，建议自己提前了解本地网卡的IP地址。
4、连接EET软件时，请填写自己选择的本地网卡IP(并非PLCSIM的IP)。

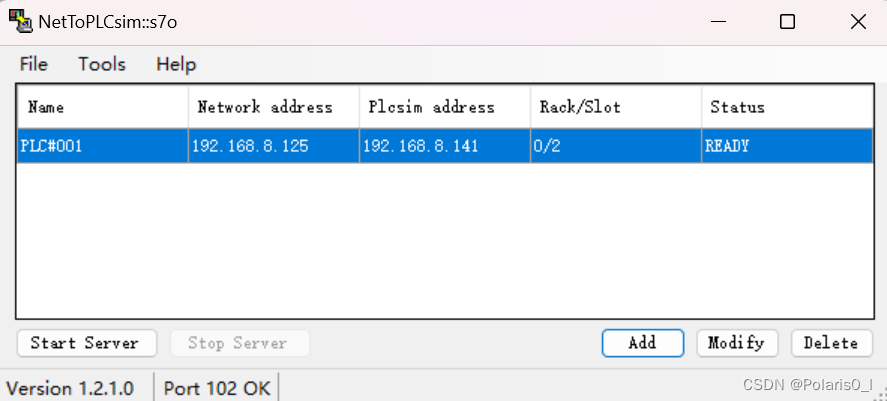

具体设置如下：

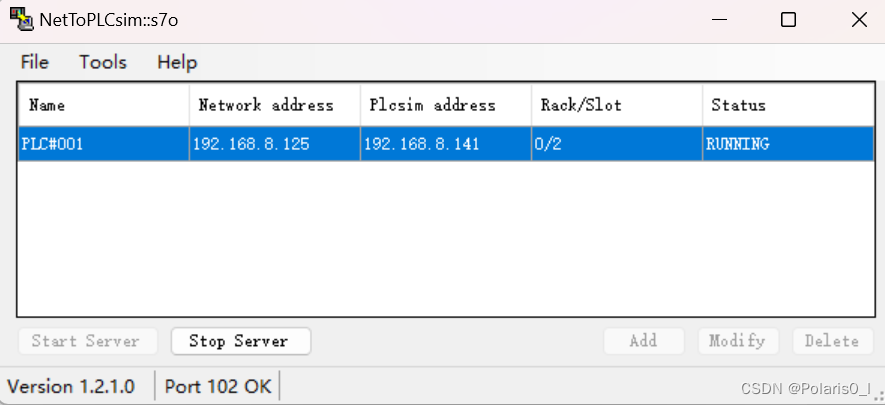

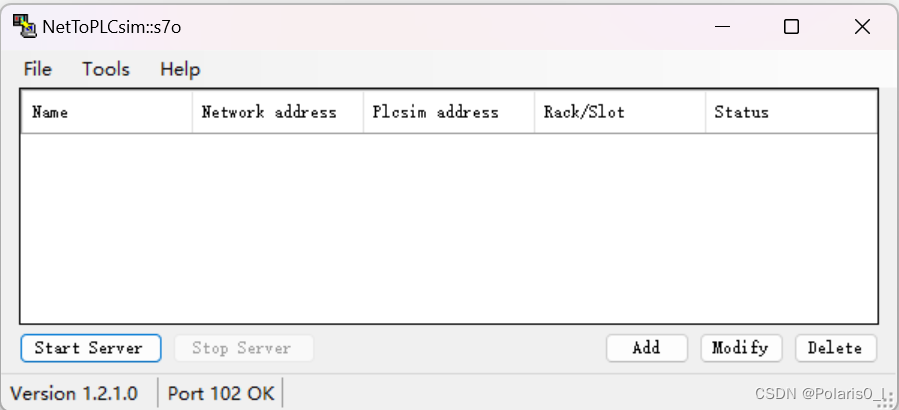

显示Port 102 OK

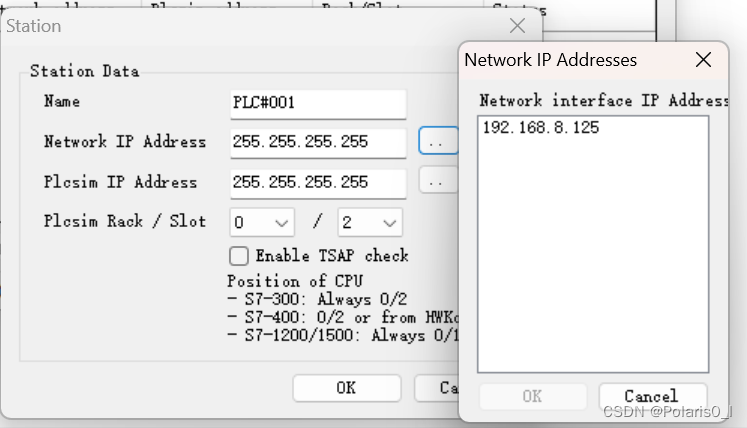

可以读到自己电脑的IP地址，记住此地址，一会设置PLC的地址需要同网段。

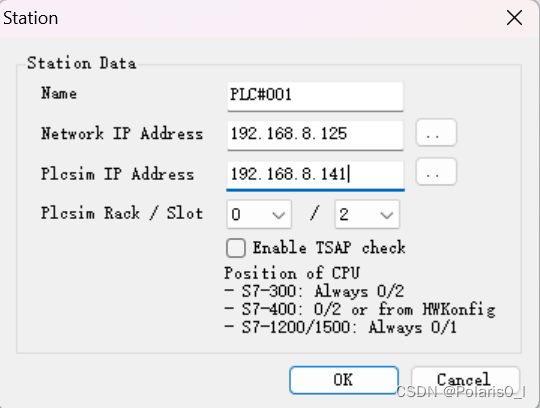

plcsim ip 地址一会填写plc地址，同网段即可，本例中是192.168.8.141，s7-300 slot选择0/2。

点击左下角start server

Status显示为running

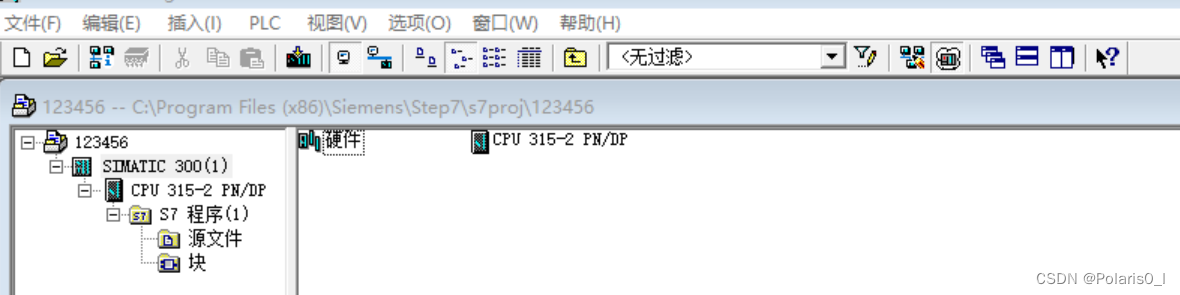

2.设置plc

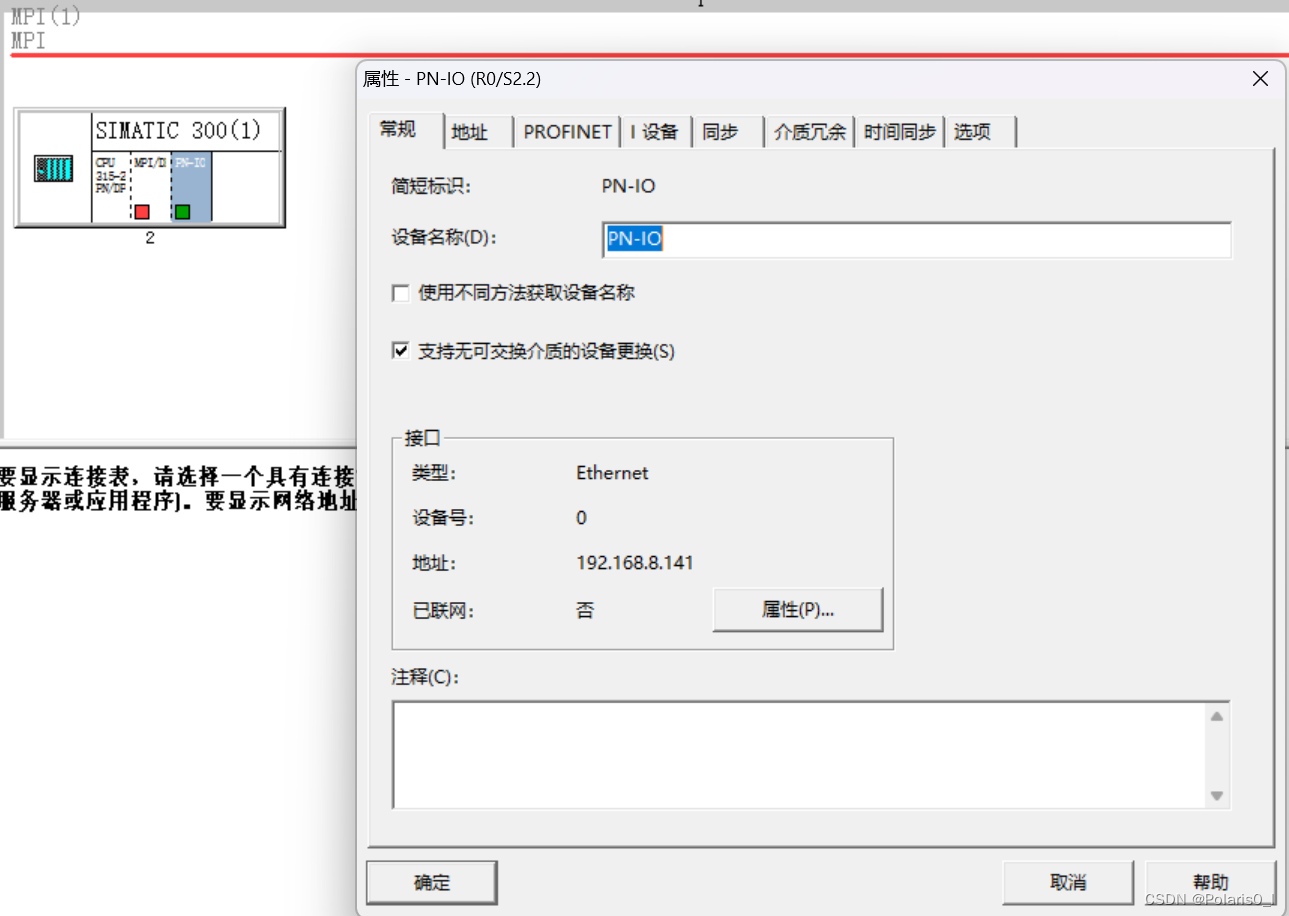

PLC ip地址，点击组态网络

 改为192.168.8.141

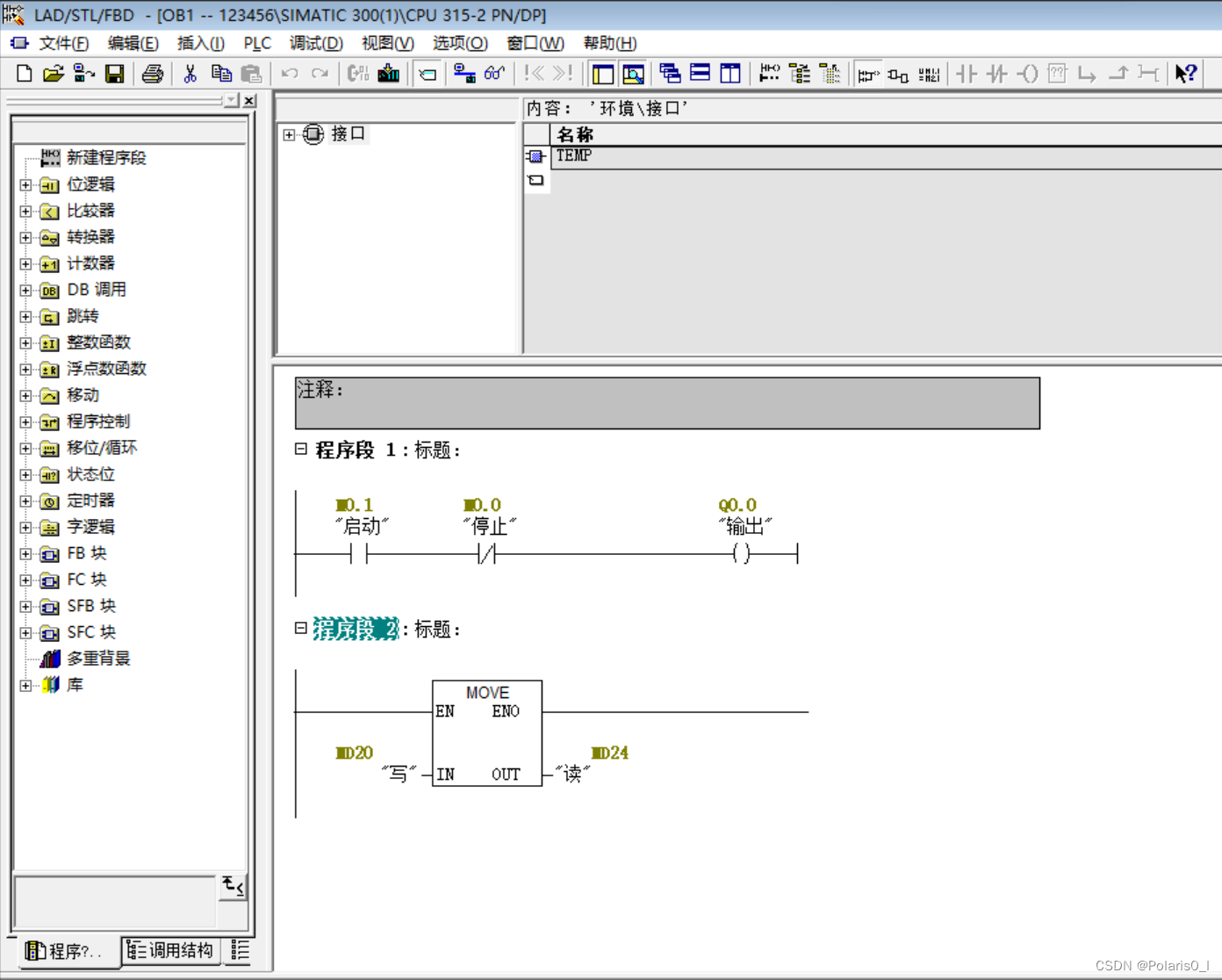

写一段测试程序，来测试通讯

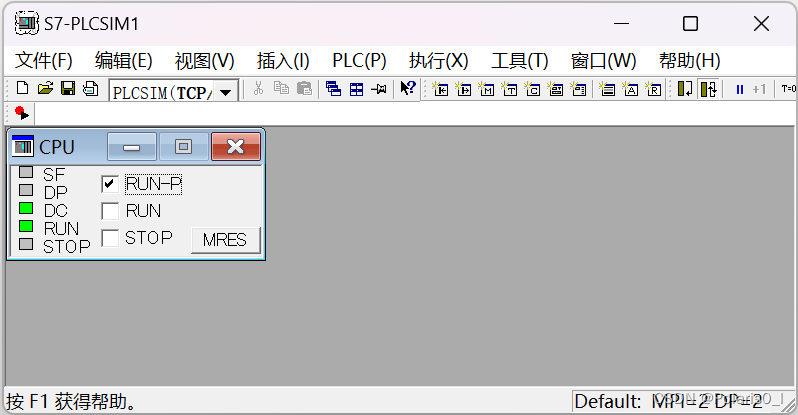

开启仿真

3.kepserver配置

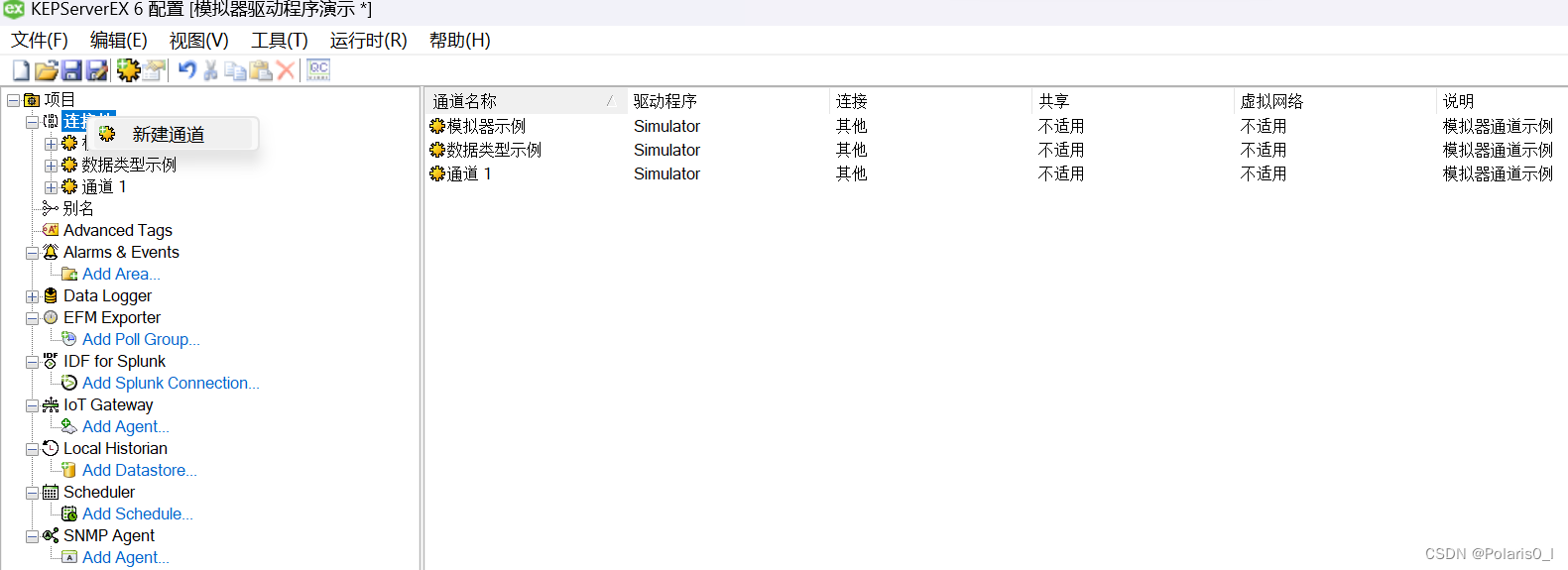

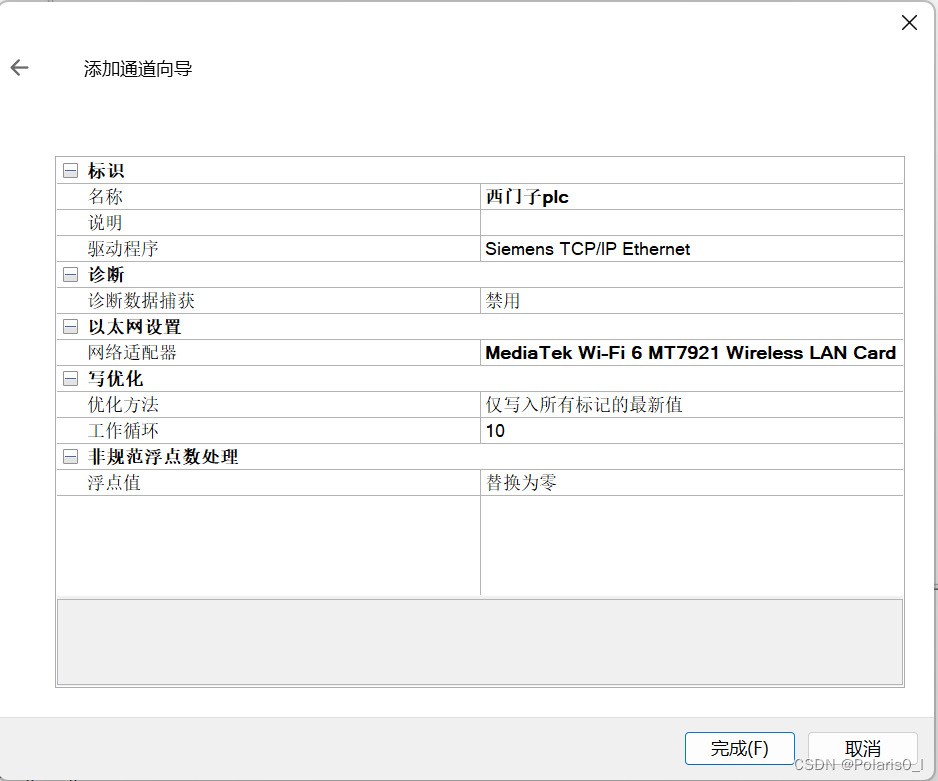

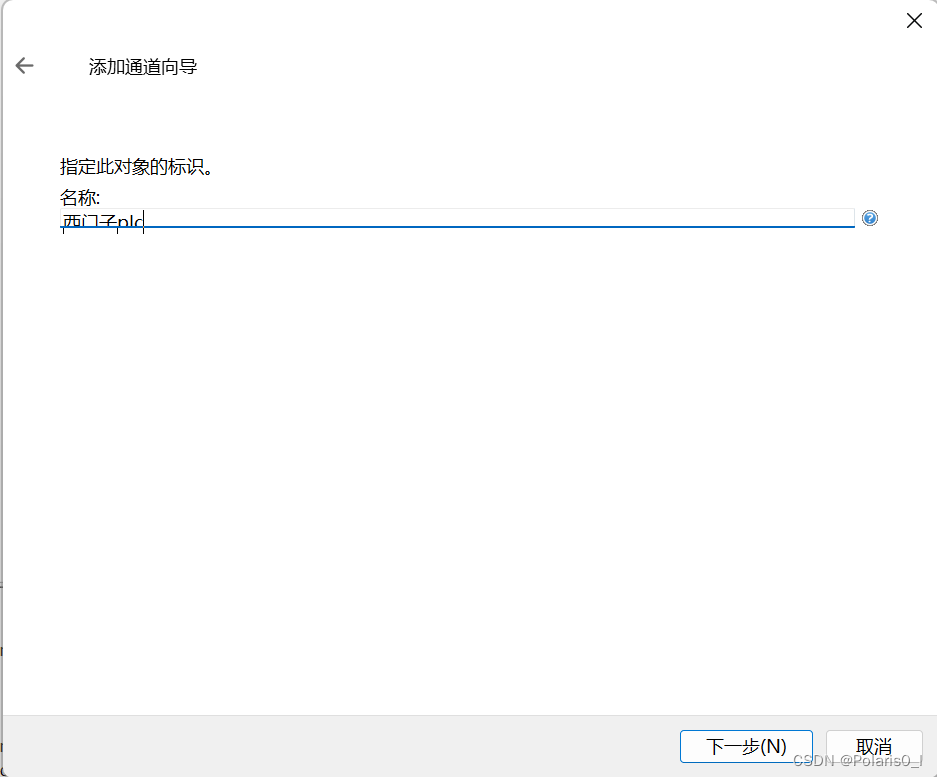

新建通道

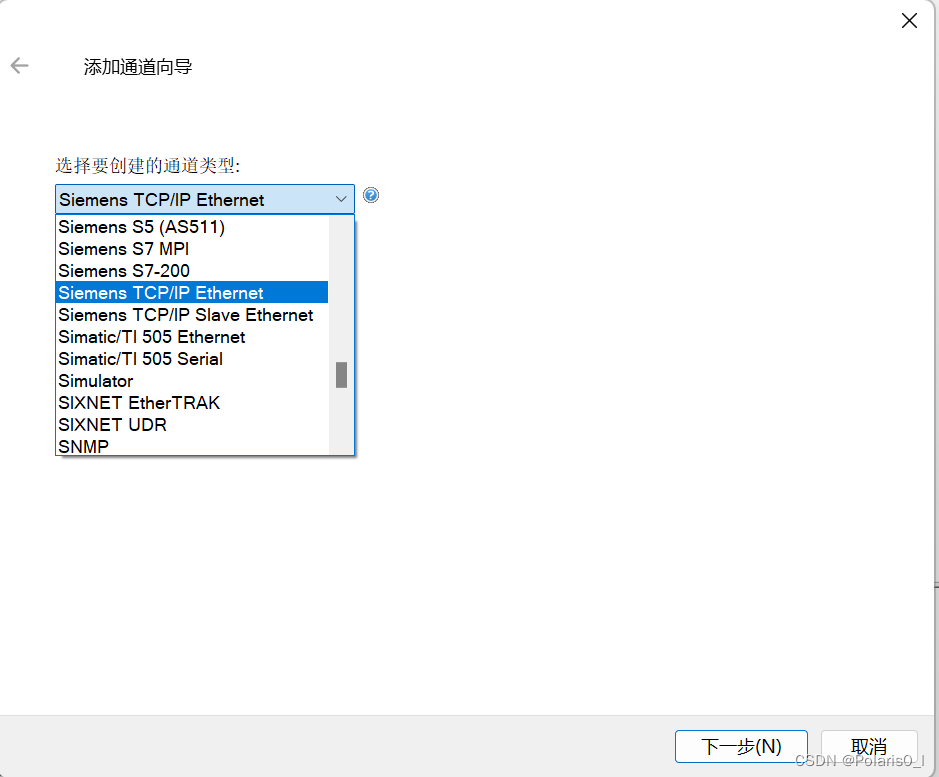

选择siemens TCP/IP Ethernet

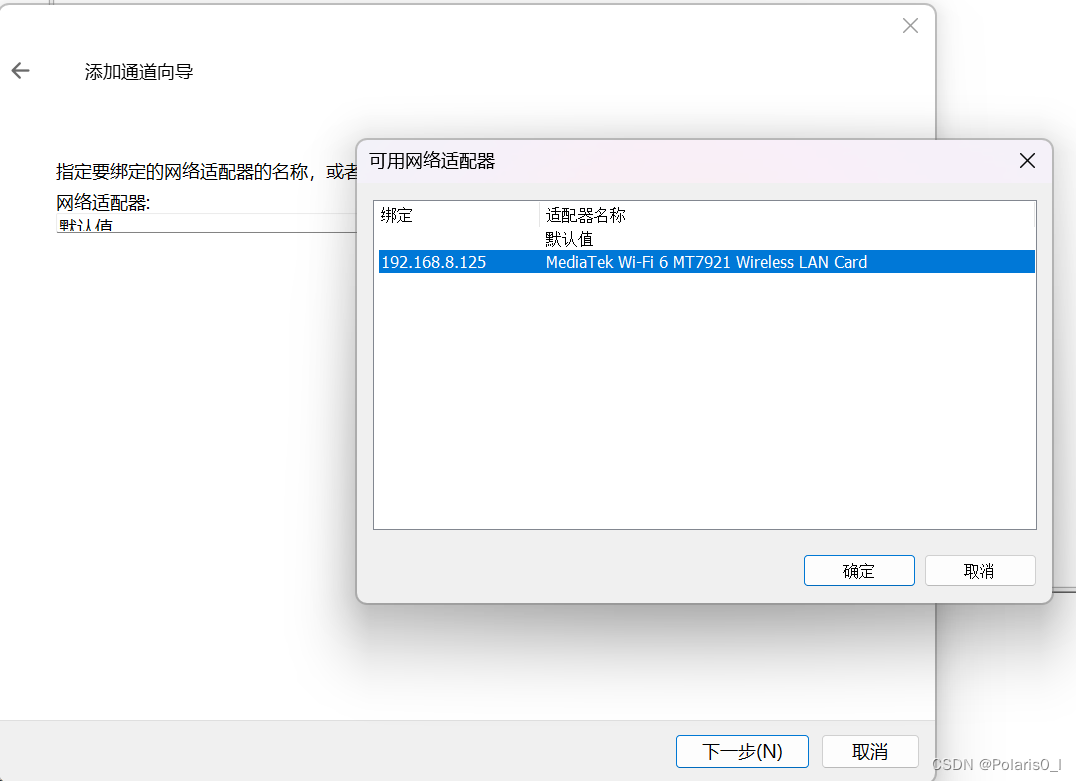

选择网卡

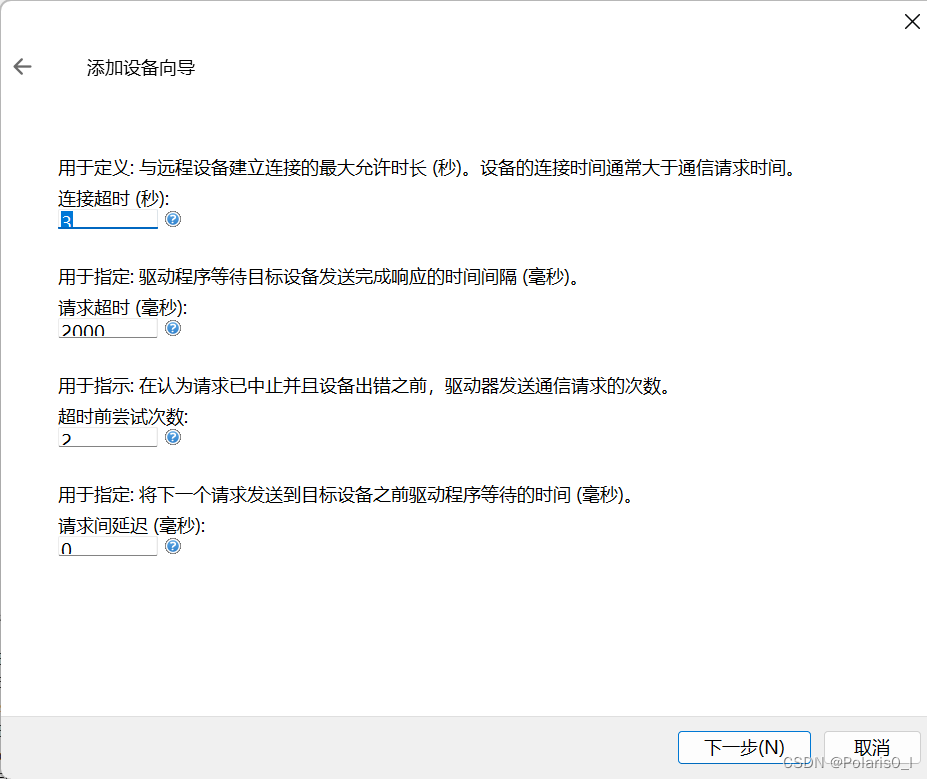

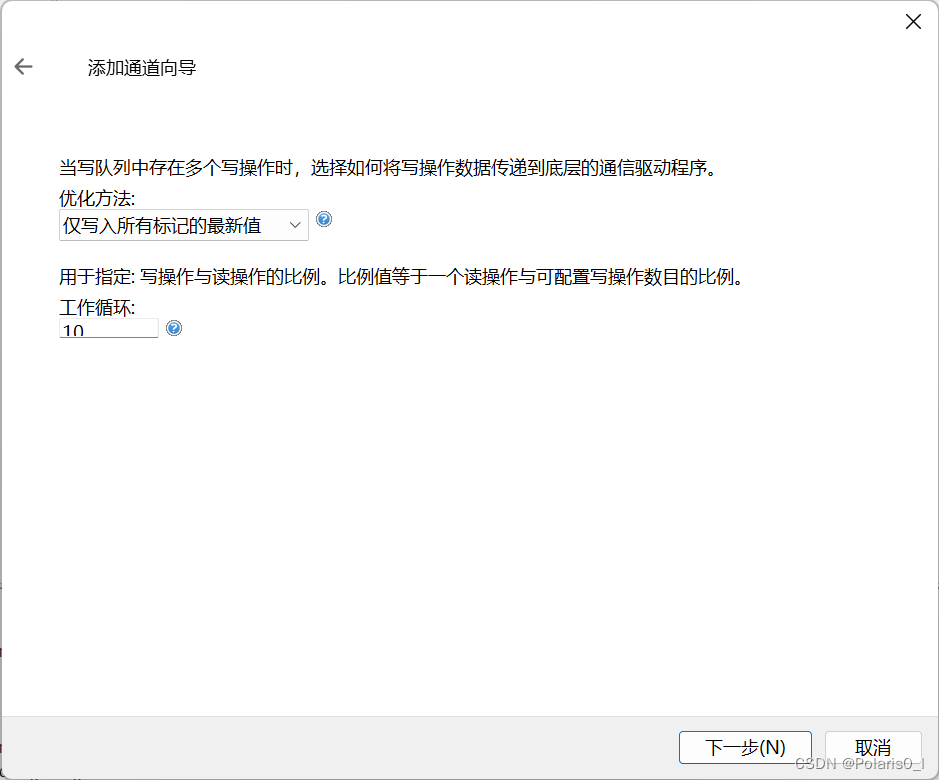

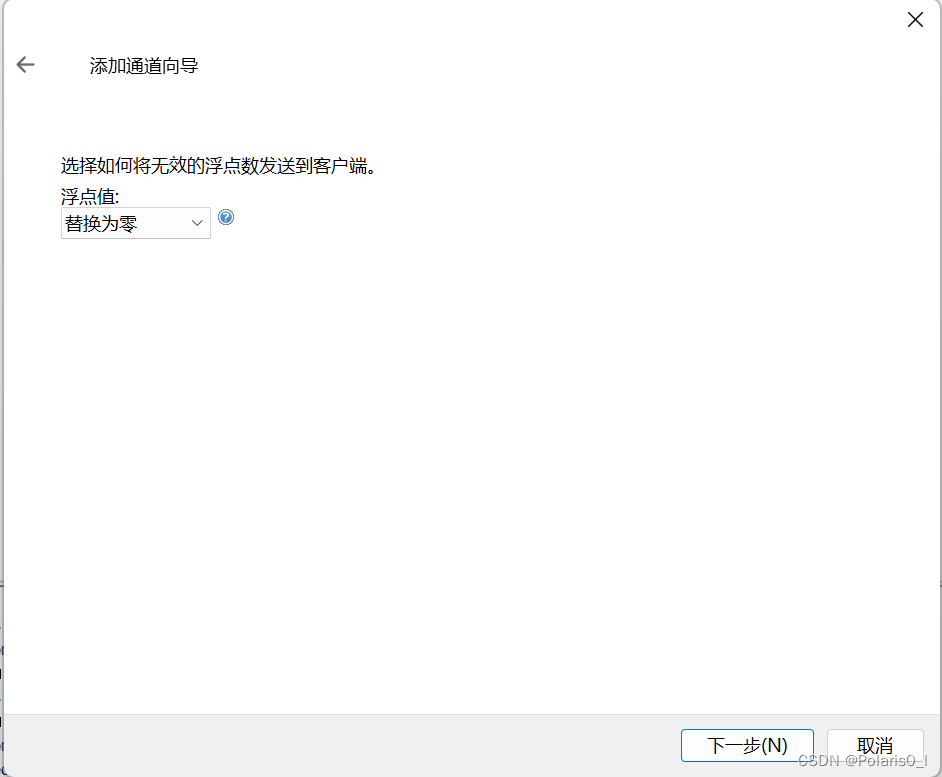

 默认值

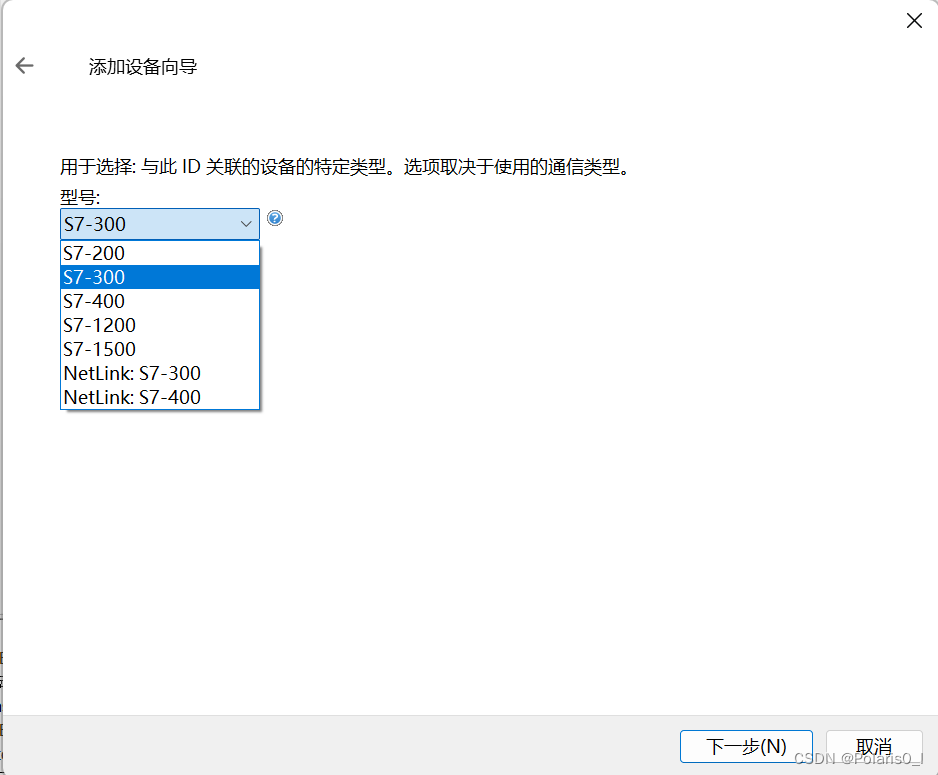

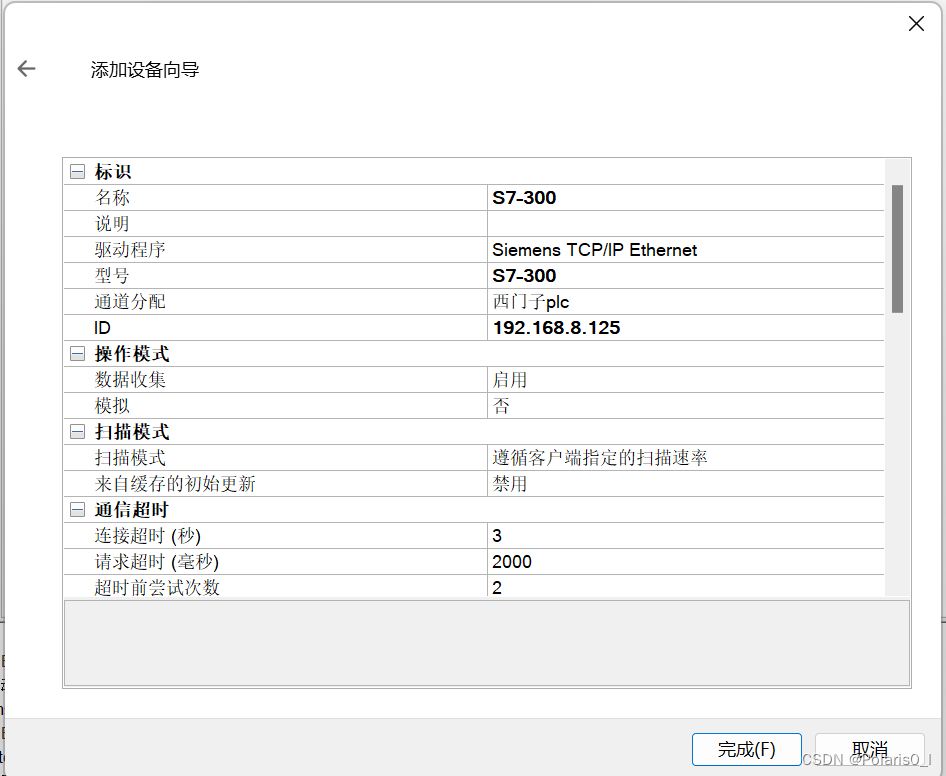

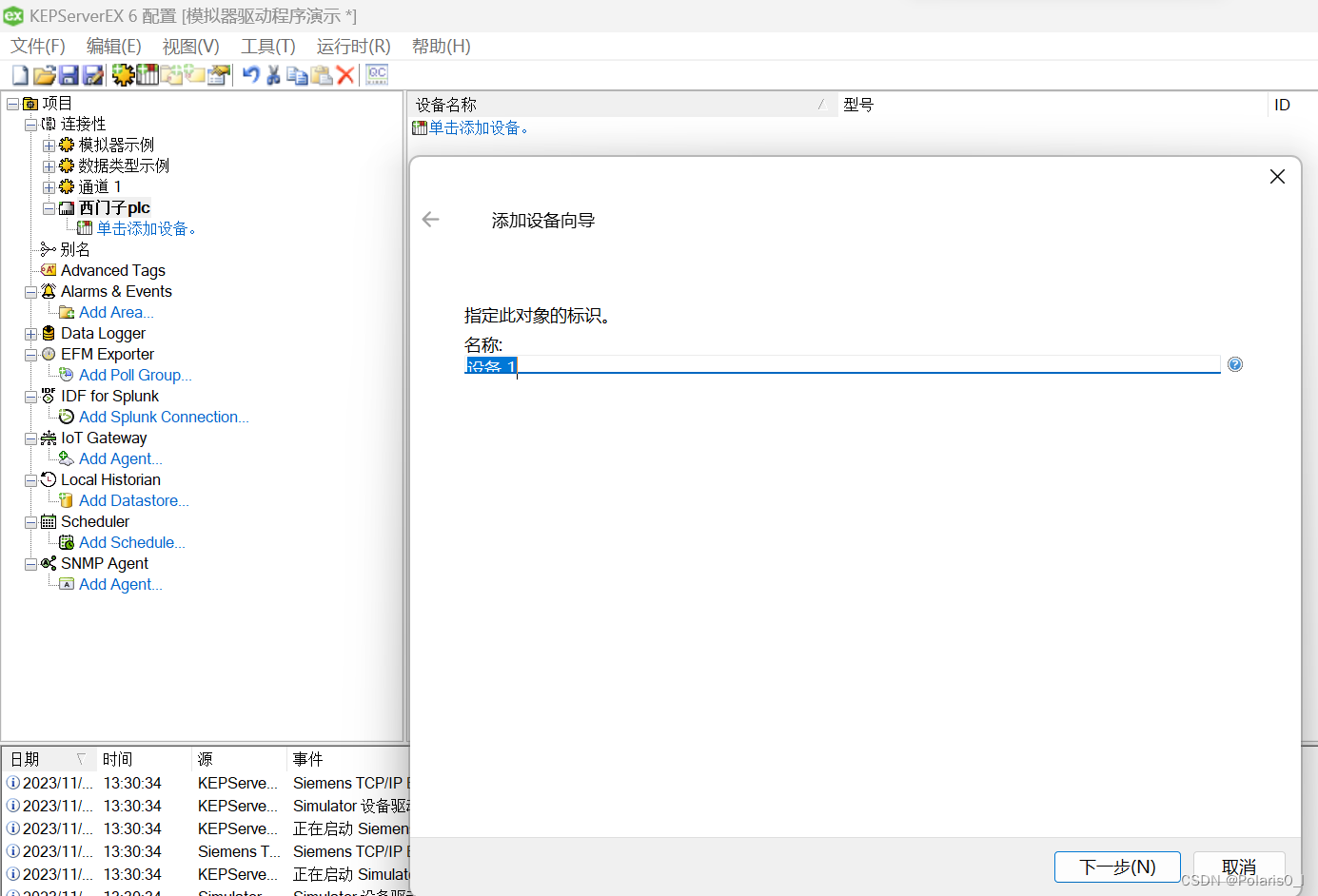

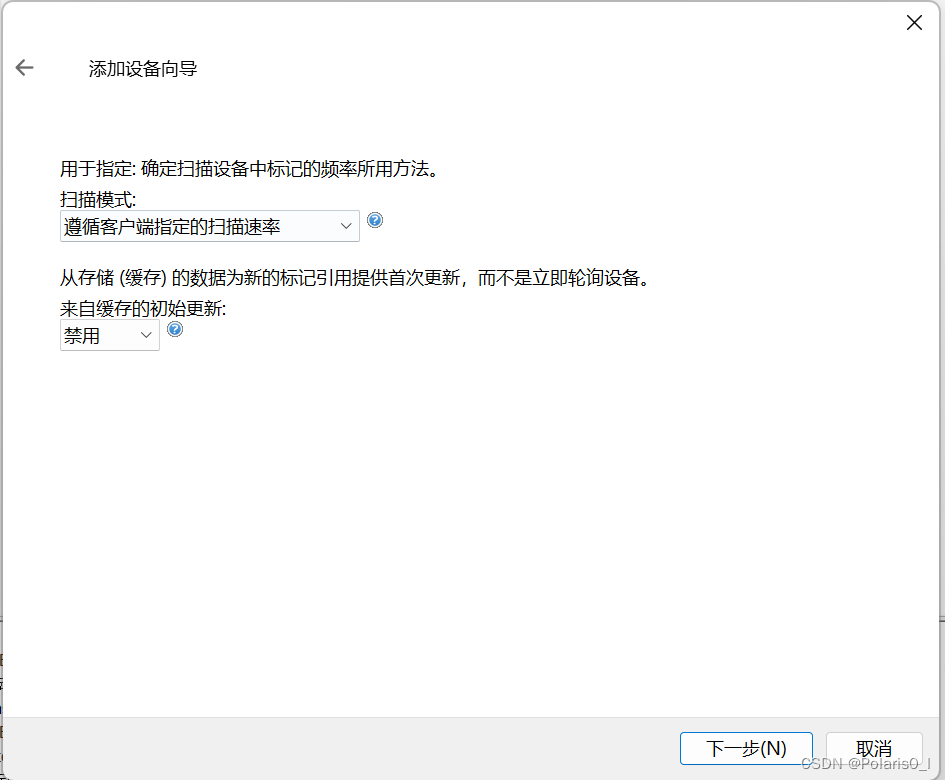

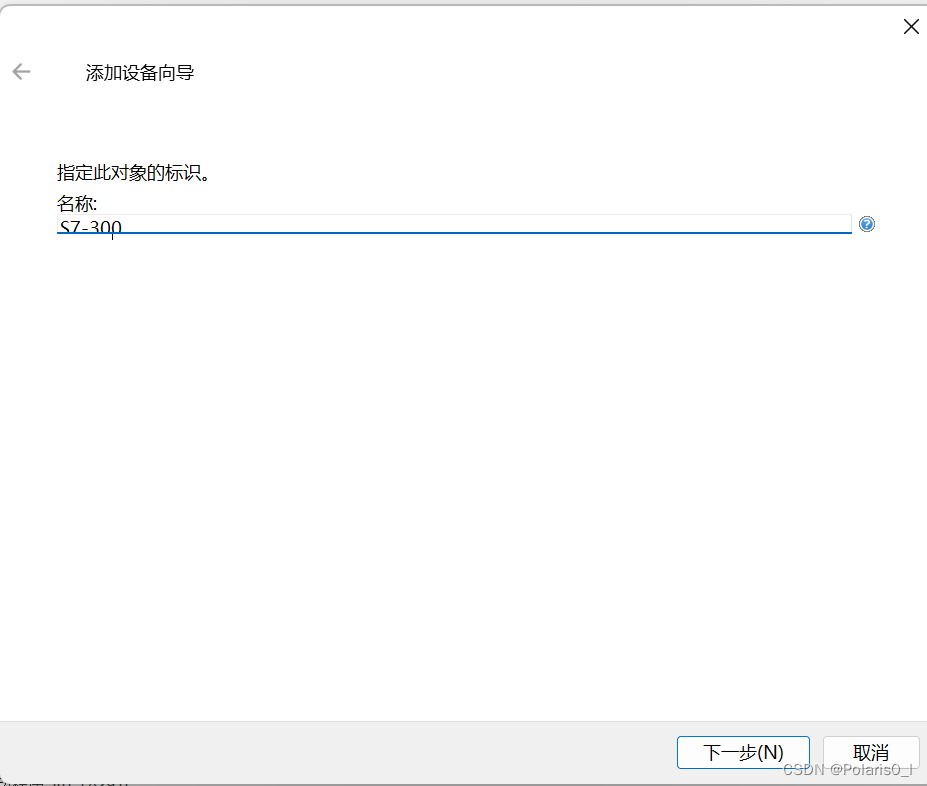

 添加设备向导

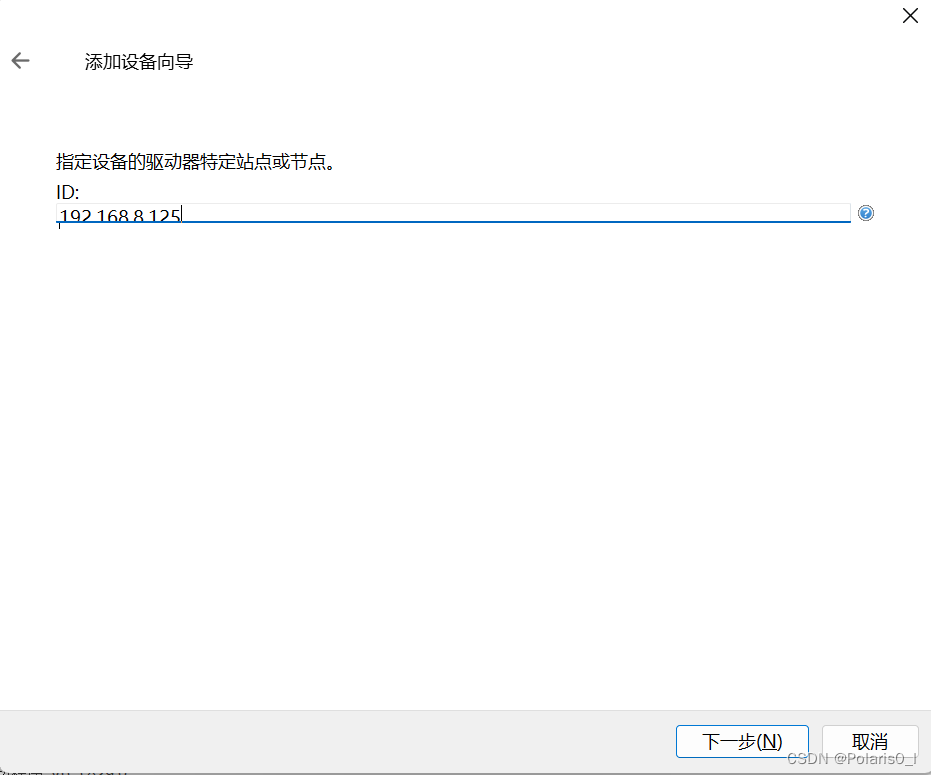

 ip地址最重要！！！

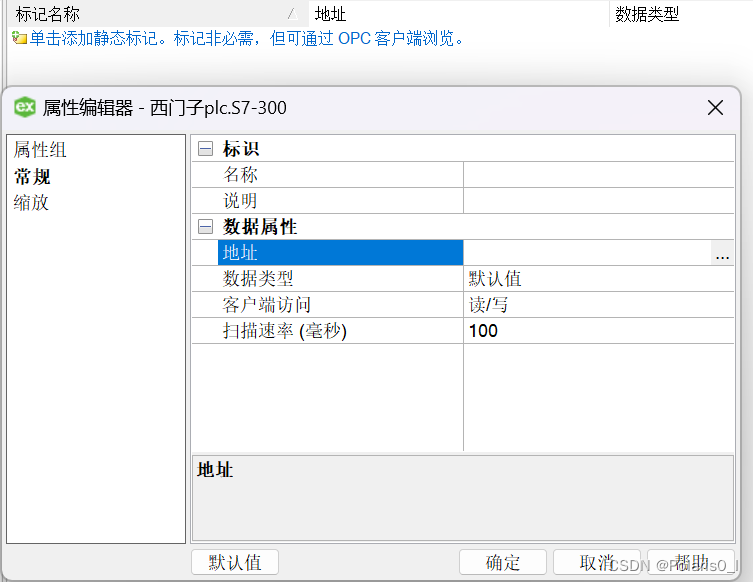

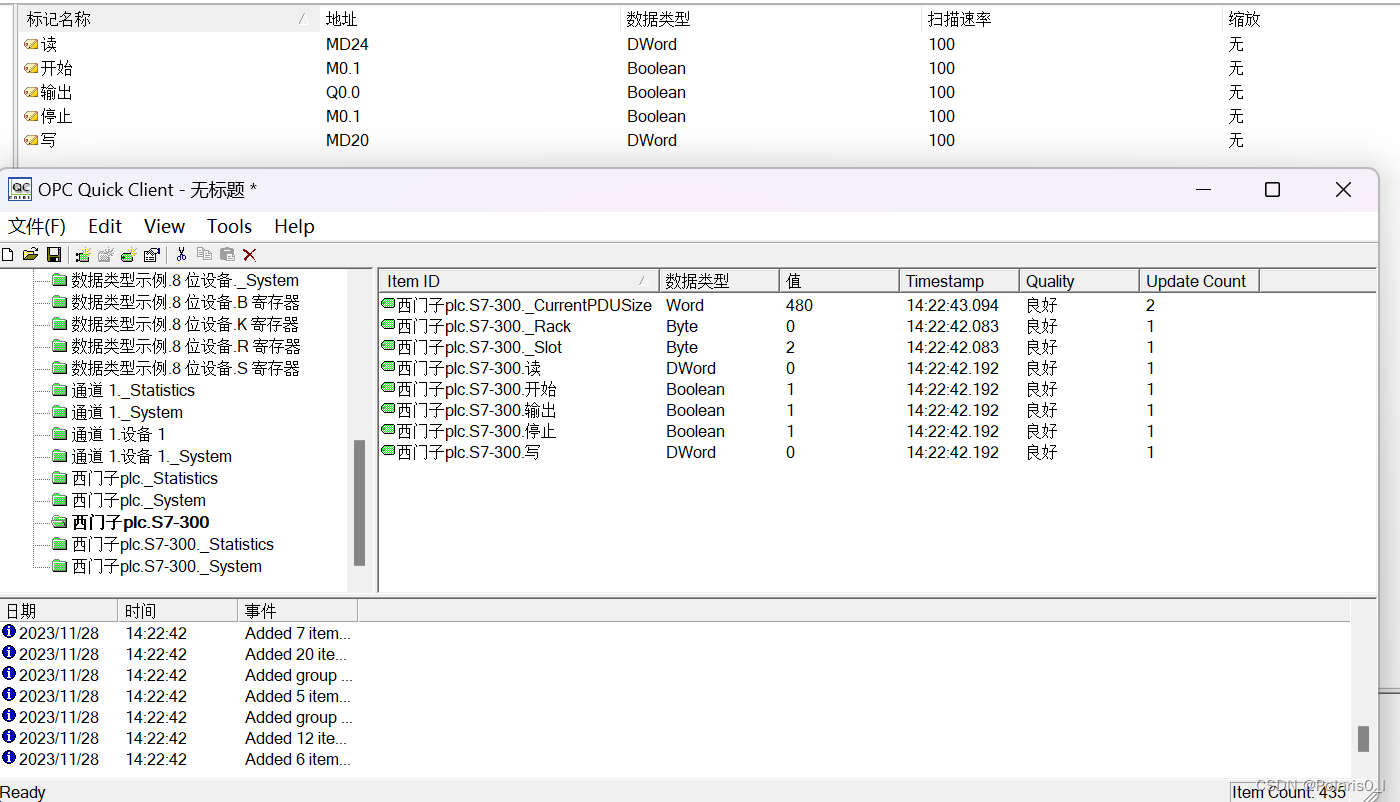

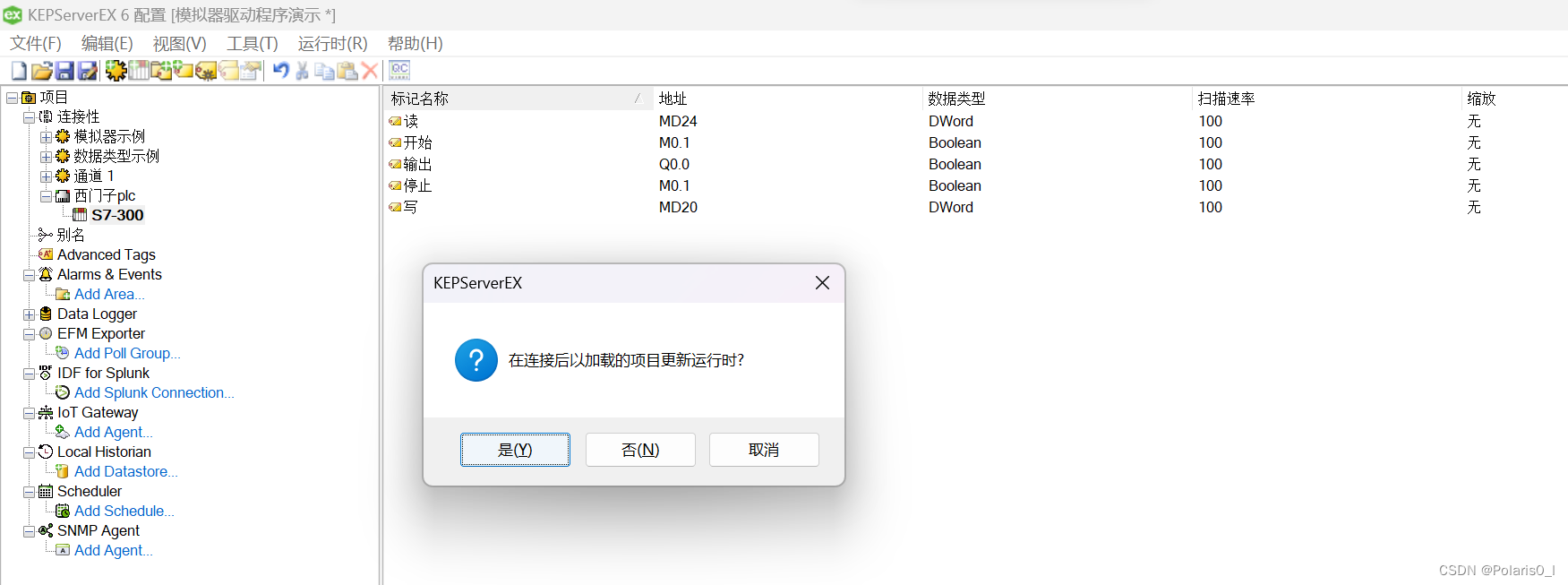

 添加静态标记

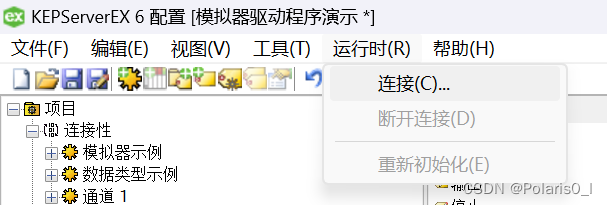

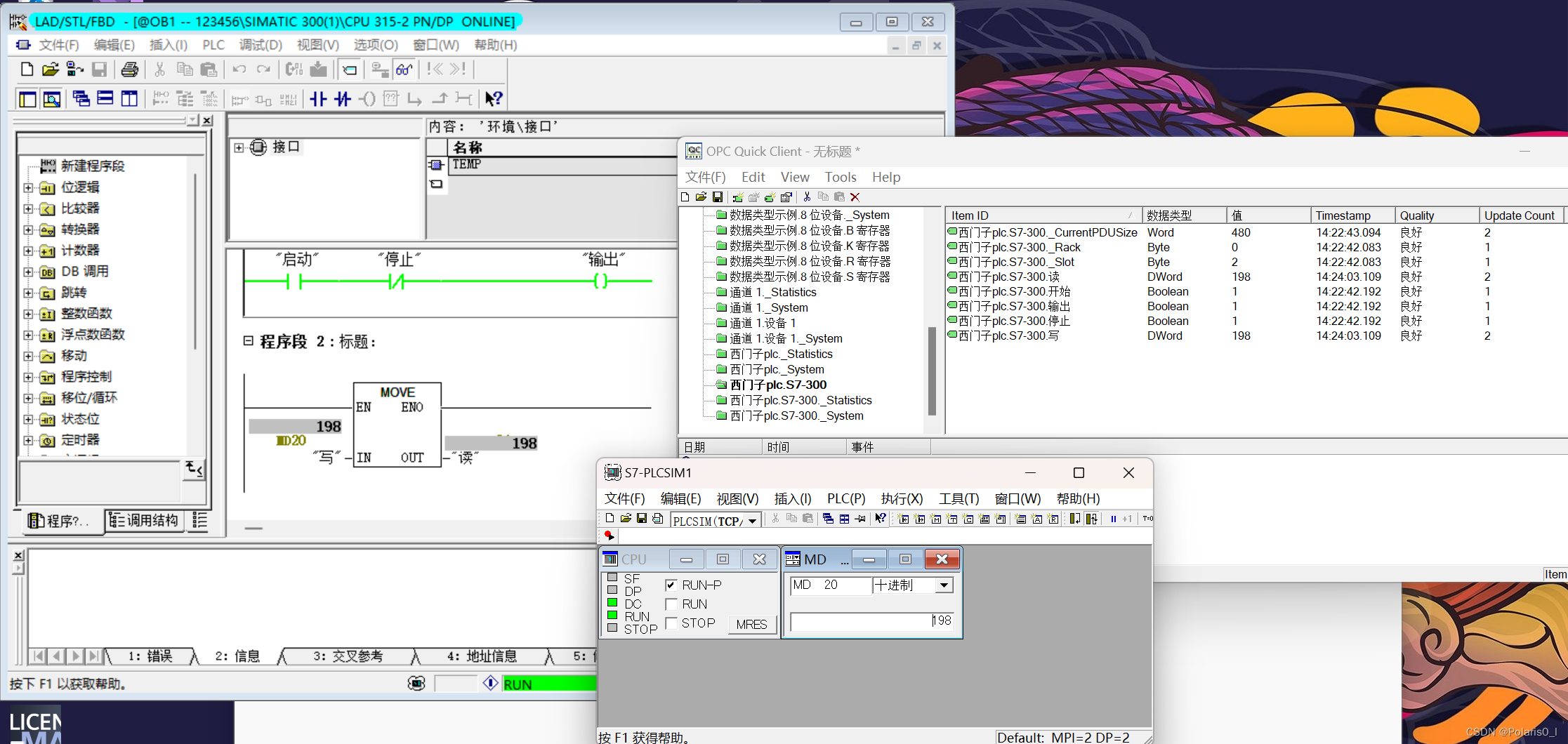

 连接到客户端

4.通讯测试完成。
