【LUT技术专题】MuLUT: Cooperating Multiple Look-Up Tables for Efficient Image Super-Resolution

专题介绍

Look-Up Table（查找表，LUT）是一种数据结构（也可以理解为字典），通过输入的key来查找到对应的value。其优势在于无需计算过程，不依赖于GPU、NPU等特殊硬件，本质就是一种内存换算力的思想。LUT在图像处理中是比较常见的操作，如Gamma映射，3D CLUT等。

近些年，LUT技术已被用于深度学习领域，由SR-LUT启发性地提出了模型训练+LUT推理的新范式。
本专题旨在跟进和解读LUT技术的发展趋势，为读者分享最全最新的LUT方法，欢迎一起探讨交流，对该专题感兴趣的读者可以订阅本专栏第一时间看到更新。

系列文章如下：
【1】SR-LUT

---

本文将从头开始对MuLUT: Cooperating Multiple Look-Up Tables
for Efficient Image Super-Resolution，这篇轻量超分算法进行讲解，本篇文章是SRLUT文章的改进版本，建议对SRLUT不熟悉的读者可以先阅读 SRLUT讲解。参考资料如下：
[1]. MuLUT论文地址
[2]. MuLUT代码地址
[3]. MuLUT论文笔记

一、研究背景

MuLUT提出的原因在于：SRLUT的性能比较弱，感受野只有3 * 3，用于超分的效果不强，也无法应用于需要更大感受野的其他图像处理任务，例如Demosaic。作者希望在保持LUT轻量化、资源消耗少的前提下，去提升网络的效果和方法的通用性，扩展到更多的任务。

二、MuLUT方法

MuLUT提出了多LUT串联和并联的方法，来提升感受野，其单一LUT流程与SRLUT基本一致，只不过因为MuLUT使用了更多的LUT，所以MuLUT提出了一个LUT finetune的策略来减小LUT量化后的误差：

2.1 训练

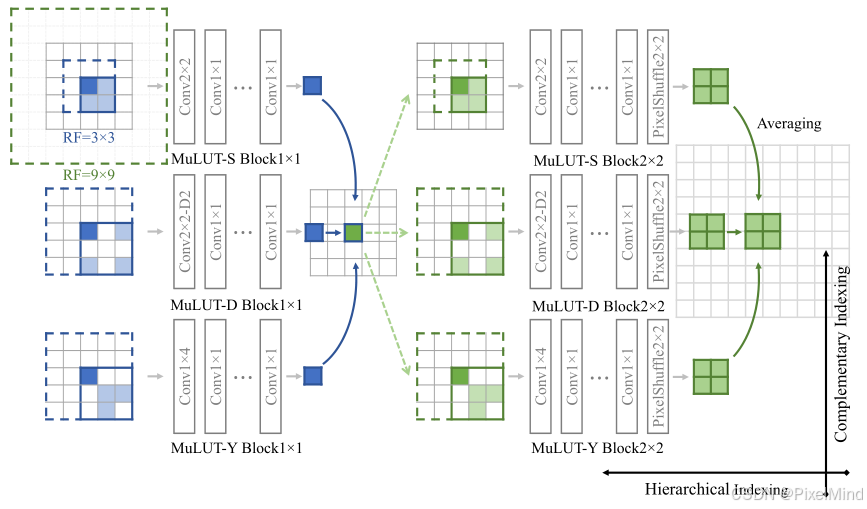

作者设计了下图的网络结构，图中右下角可以看到，其横向（Hierarchical Indexing）表示是一个串联的索引结构，即堆叠多个可以转换为一个LUT的卷积块，纵向（Complementary Indexing）表示是一个并联的索引结构，因为是并联，所以需要将三个不同Block（MuLUT-S、D、Y）计算的结构进行相加合并，从图中还可以看到，S、D、Y只是选取查询的点不同而已，转换后都是一个4D的LUT，串联完最后使用一个pixelshuffle进行超分即可，因为串联的结构本身是一个三个block并联的，因此最后将他们相加并进行平均得到最终结果。

接下来针对上面提到的流程，分点进行细节的讲解：

1）并联的计算：并联用到的几个block结构如下图所示。

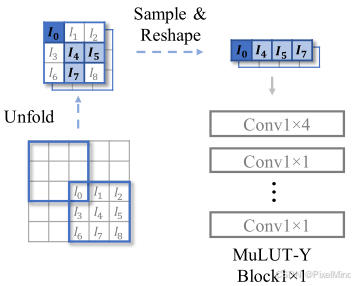

如果我们用卷积的视角去看的话，S是一个2x2的卷积，这与SRLUT一致，D是一个2x2的dilate卷积，跳着选点，Y的实现会比较麻烦一些，这里作者给出了一个实现方法，如下图所示。

可见，这个实现方法是通过Unfold和采样来实现，博主觉得这种方法会比较麻烦且难以理解，在后续的代码讲解部分会给出自己的实现方法。然后我们也可以用以下的公式来说明这个计算过程。
$$\mathbf{V}=(LU{T}_S\left[I_0\right]\left[I_1\right]\left[I_3\right]\left[I_4\right]+LU{T}_D\left[I_0\right]\left[I_2\right]\left[I_6\right]\left[I_8\right]+LU{T}_Y\left[\left(I_0\right]\left[I_4\right]\left[I_5\right]\left[I_7\right]\right)/3,$$
可以看到就是S、D、Y三者相加后求平均，这个平均过程作者也进行了一些修改，在下面会进行讲解。

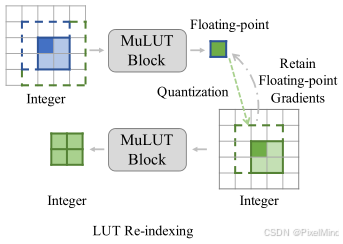

2）相加平均的处理：作者这里使用了一个叫Re-index的策略，因为LUT需要我们的网络始终是8bit的状态，多个block的结果相加后平均才可以回到8bit，但是这里会存在浮点数的情况，为了解决这个问题，作者使用了Re-index，实际是比较简单的，如下图所示，作者会将计算后的浮点数，进行一个量化，但是保存浮点数的梯度，此被称为STE（Straight-through estimator），在量化训练中经常使用到，用这个策略让网络去适应这个量化损失。

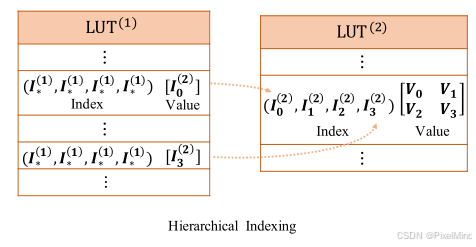

3）串联的计算：串联的实现如下图所示。

配合上图和下式可以发现，作者是用LUT(1)的输出作为LUT(2)的索引，从而完成了串联。
$$\mathbf{V}=LU{T}^{(2)}\left[LU{T}^{(1)}\left[I_{\ast }\right]\right]\left[LU{T}^{(1)}\left[I_{\ast }\right]\right]\left[LU{T}^{(1)}\left[I_{\ast }\right]\right]\left[LU{T}^{(1)}\left[I_{\ast }\right]\right].$$
串联LUT显然跟多个串联卷积是一样的，通过串联可以提升网络的感受野。

4）MuLUT感受野的计算：首先不考虑旋转，一个MuLUT-S、D、Y相加是RF=3x3，在stack一个MuLUT-S、D、Y Block，RF=5x5，然后加上3次旋转来提升感受野，就可以得到论文中给出的RF=9x9了。

2.2 转换

此步跟SRLUT一致，是将训练好的每个Block计算过程写入到一个固定的4D LUT中，前面我们知道步骤（1）中训练的网络感受野为2x2，因此针对于一个8bit的数据，4D LUT的4个输入存在256 * 256 * 256 * 256种可能性，将所有的可能性进行组合，可以得到它们相同大小的结果，同样以8bit去存储，在超分2倍的情况下，我们有2 * 2 * 256 * 256 * 256 * 256个数值，这些数值占用的存储大小可以计算得到256 * 256 * 256 * 256 * 4B=16GB，为了减小这部分大小，会对SRLUT的输入进行采样，假设我们均匀采样17个点，即只选择0、16、32…255，可以将整个LUT表的大小减小至17 * 17 * 17 * 17 * 4B=326.2KB，论文实际使用了17个点去进行存储。

而MuLUT有多个Block，我们需要针对每个Block进行转换为LUT表，然而在进行推理时会发现，LUT表是存在误差的，因为转换LUT时，我们使用了均匀采样，损失了部分精度，为了减小这部分精度的损失，作者提出了一个LUT Finetune的策略，此在下面的第三步微调中会讲解。

2.3 微调

SRLUT由于只有一个LUT，不进行微调去解决量化误差，训测模型性能差距不大，但是MuLUT存在多个LUT串并联的情况，不处理会有较大误差。作者提出的微调过程如下：

• 首先把训练好的网络进行第2步转换为LUT；
• 然后将这些LUT视为一个trainable权重，因为4-simplex插值过程是可微的，因此我们训练它，相当于第一步训练的卷积的权重；
• 第三步训练的是LUT表。

2.4 测试

利用步骤（3）微调后得到的LUT表可以进行测试，这里使用到的插值方式在SR-LUT里有讲解。

三、实验结果

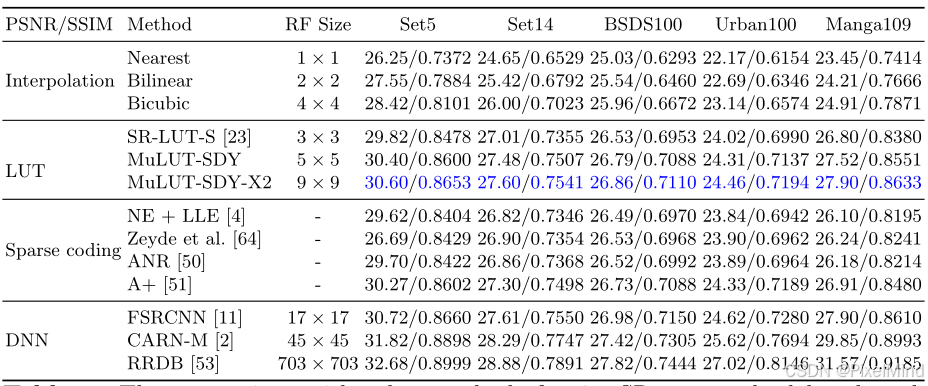

定量的实验结果显示：MuLUT-SDY以及SDY-X2对比SRLUT有明显提升，当然在效果上会比传统的插值方法要更好，但是对比DNN的方法效果还是差的，当然它主打的是轻量级的超分方法。

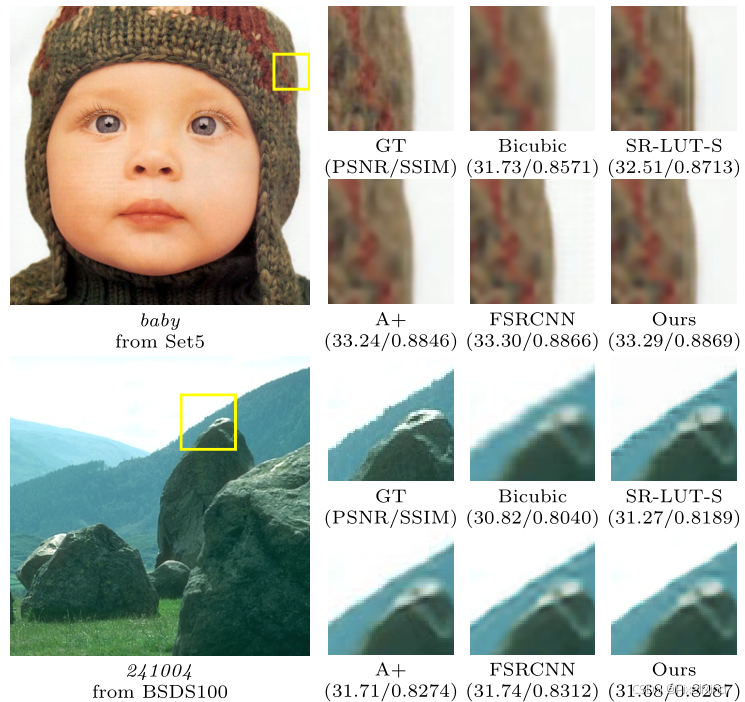

定性的实验结果显示，该方法还是比传统插值要更好，逼近FSRCNN，初期的DNN的方法。

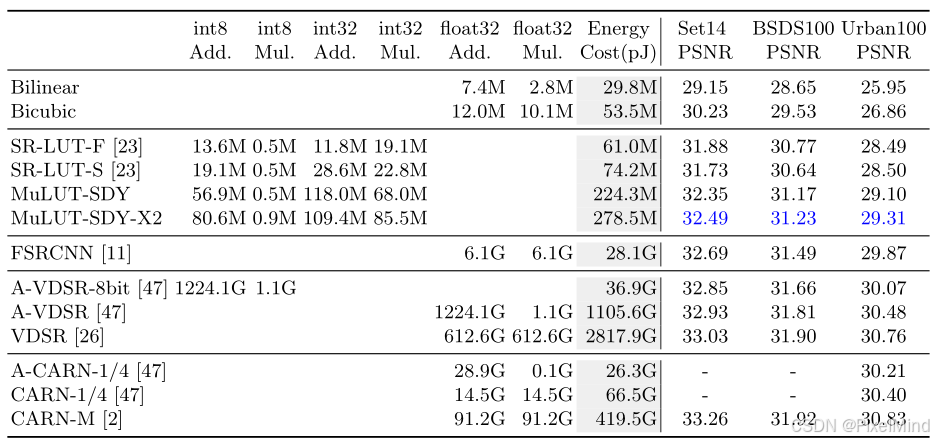

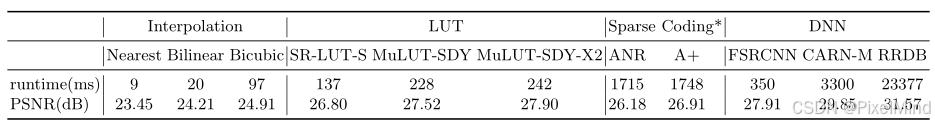

与多个方法进行对比性能消耗，性价比高，只用了很少的Energy Cost，不发热然后达到与DNN方法相近的效果，耗时的比较也是类似的结论，夹在传统方法和DNN之间。

接下来作者进行了消融实验：
1）并联结构：

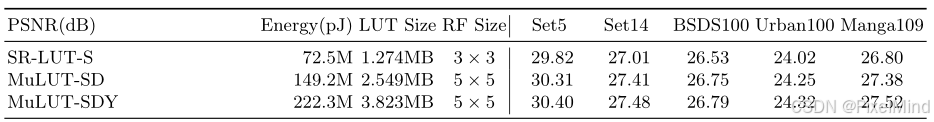

从表中可以看到，对比了只有SRLUT只有S，MuLUT只有S和D没有Y，以及MuLUT完整体，SDY的效果是最好的。

2）re-index以及串联结构：

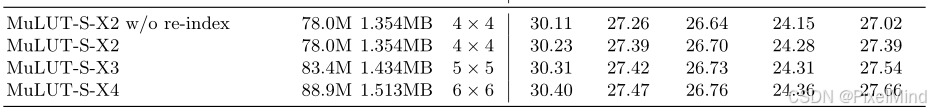

前两行对比了re-index策略，有re-index提升了精度，后三行对比了串联的效果，串联越多，感受野越大，效果越好。

3）LUT aware finetune策略：

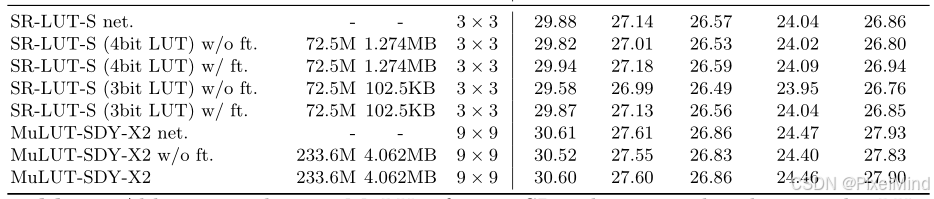

对比了SRLUT4bit ft前后，有提升，3bit同理，因为量化损失大，提升更大，MULUT也是同样的结论，验证了有效性。

四、代码

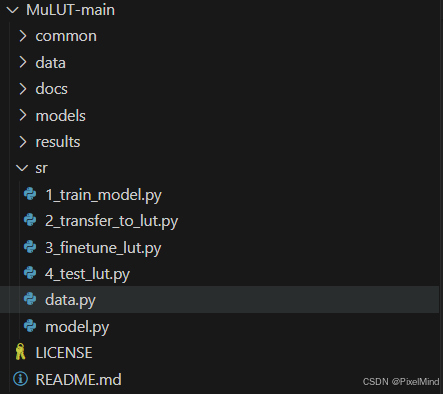

同样的，实现代码分为四个部分，分别是训练、转表、微调、推理，在如下所示得sr文件夹中。

1. 训练：这个步骤中，关注1_train_model.py文件，首先这个文件会从./common/option.py文件中导入模型SRNets。

class BaseOptions():
    def __init__(self, debug=False):
        self.initialized = False
        self.debug = debug

    def initialize(self, parser):
        # experiment specifics
        parser.add_argument('--model', type=str, default='SRNets')
        parser.add_argument('--task', '-t', type=str, default='sr')
        parser.add_argument('--scale', '-r', type=int, default=4, help="up scale factor")
        parser.add_argument('--sigma', '-s', type=int, default=25, help="noise level")
        parser.add_argument('--qf', '-q', type=int, default=20, help="deblocking quality factor")
        parser.add_argument('--nf', type=int, default=64, help="number of filters of convolutional layers")
        parser.add_argument('--stages', type=int, default=2, help="stages of MuLUT")
        parser.add_argument('--modes', type=str, default='sdy', help="sampling modes to use in every stage")
        parser.add_argument('--interval', type=int, default=4, help='N bit uniform sampling')
        parser.add_argument('--modelRoot', type=str, default='../models')

        parser.add_argument('--expDir', '-e', type=str, default='', help="experiment folder")
        parser.add_argument('--load_from_opt_file', action='store_true', default=False)

        parser.add_argument('--debug', default=False, action='store_true')

        self.initialized = True
        return parser

而SRNets其实就是stack了多个SRNet结构，在sr/model.py文件中，如下所示，可见这个就是论文前面提到得串联结构，这里作者会用stage去表示，可见默认设置是stage=2，与论文SDYx2也是一致的。

class SRNets(nn.Module):
    """ A LUT-convertable SR network with configurable stages and patterns. """

    def __init__(self, nf=64, scale=4, modes=['s', 'd', 'y'], stages=2):
        super(SRNets, self).__init__()

        for s in range(stages):  # 2-stage
            if (s + 1) == stages:
                upscale = scale
                flag = "N"
            else:
                upscale = None
                flag = "1"
            for mode in modes:
                self.add_module("s{}_{}".format(str(s + 1), mode),
                                SRNet("{}x{}".format(mode.upper(), flag), nf=nf, upscale=upscale))
        # print_network(self)

    def forward(self, x, stage, mode):
        key = "s{}_{}".format(str(stage), mode)
        module = getattr(self, key)
        return module(x)

之后就是SRNet的实现，在common/network.py中，如下所示。

class SRNet(nn.Module):
    """ Wrapper of a generalized (spatial-wise) MuLUT block.
        By specifying the unfolding patch size and pixel indices,
        arbitrary sampling pattern can be implemented.
    """

    def __init__(self, mode, nf=64, upscale=None, dense=True):
        super(SRNet, self).__init__()
        self.mode = mode

        if 'x1' in mode:
            assert upscale is None
        if mode == 'Sx1':
            self.model = MuLUTUnit('2x2', nf, upscale=1, dense=dense)
            self.K = 2
            self.S = 1
        elif mode == 'SxN':
            self.model = MuLUTUnit('2x2', nf, upscale=upscale, dense=dense)
            self.K = 2
            self.S = upscale
        elif mode == 'Dx1':
            self.model = MuLUTUnit('2x2d', nf, upscale=1, dense=dense)
            self.K = 3
            self.S = 1
        elif mode == 'DxN':
            self.model = MuLUTUnit('2x2d', nf, upscale=upscale, dense=dense)
            self.K = 3
            self.S = upscale
        elif mode == 'Yx1':
            self.model = MuLUTUnit('1x4', nf, upscale=1, dense=dense)
            self.K = 3
            self.S = 1
        elif mode == 'YxN':
            self.model = MuLUTUnit('1x4', nf, upscale=upscale, dense=dense)
            self.K = 3
            self.S = upscale
        elif mode == 'Ex1':
            self.model = MuLUTUnit('2x2d3', nf, upscale=1, dense=dense)
            self.K = 4
            self.S = 1
        elif mode == 'ExN':
            self.model = MuLUTUnit('2x2d3', nf, upscale=upscale, dense=dense)
            self.K = 4
            self.S = upscale
        elif mode in ['Ox1', 'Hx1']:
            self.model = MuLUTUnit('1x4', nf, upscale=1, dense=dense)
            self.K = 4
            self.S = 1
        elif mode == ['OxN', 'HxN']:
            self.model = MuLUTUnit('1x4', nf, upscale=upscale, dense=dense)
            self.K = 4
            self.S = upscale
        else:
            raise AttributeError
        self.P = self.K - 1

    def forward(self, x):
        B, C, H, W = x.shape
        x = F.unfold(x, self.K)  # B,C*K*K,L
        x = x.view(B, C, self.K * self.K, (H - self.P) * (W - self.P))  # B,C,K*K,L
        x = x.permute((0, 1, 3, 2))  # B,C,L,K*K
        x = x.reshape(B * C * (H - self.P) * (W - self.P),
                      self.K, self.K)  # B*C*L,K,K
        x = x.unsqueeze(1)  # B*C*L,l,K,K

        if 'Y' in self.mode:
            x = torch.cat([x[:, :, 0, 0], x[:, :, 1, 1],
                           x[:, :, 1, 2], x[:, :, 2, 1]], dim=1)

            x = x.unsqueeze(1).unsqueeze(1)
        elif 'H' in self.mode:
            x = torch.cat([x[:, :, 0, 0], x[:, :, 2, 2],
                           x[:, :, 2, 3], x[:, :, 3, 2]], dim=1)

            x = x.unsqueeze(1).unsqueeze(1)
        elif 'O' in self.mode:
            x = torch.cat([x[:, :, 0, 0], x[:, :, 2, 2],
                           x[:, :, 1, 3], x[:, :, 3, 1]], dim=1)

            x = x.unsqueeze(1).unsqueeze(1)

        x = self.model(x)   # B*C*L,K,K
        x = x.squeeze(1)
        x = x.reshape(B, C, (H - self.P) * (W - self.P), -1)  # B,C,K*K,L
        x = x.permute((0, 1, 3, 2))  # B,C,K*K,L
        x = x.reshape(B, -1, (H - self.P) * (W - self.P))  # B,C*K*K,L
        x = F.fold(x, ((H - self.P) * self.S, (W - self.P) * self.S),
                   self.S, stride=self.S)
        return x

可以看到SRNet中最重要的模块是MuLUTUnit模块，这个也就是我们之前提到得S、D、Yblock得具体实现，如下所示。

############### MuLUT Blocks ###############
class MuLUTUnit(nn.Module):
    """ Generalized (spatial-wise)  MuLUT block. """

    def __init__(self, mode, nf, upscale=1, out_c=1, dense=True):
        super(MuLUTUnit, self).__init__()
        self.act = nn.ReLU()
        self.upscale = upscale

        if mode == '2x2':
            self.conv1 = Conv(1, nf, 2)
        elif mode == '2x2d':
            self.conv1 = Conv(1, nf, 2, dilation=2)
        elif mode == '2x2d3':
            self.conv1 = Conv(1, nf, 2, dilation=3)
        elif mode == '1x4':
            self.conv1 = Conv(1, nf, (1, 4))
        else:
            raise AttributeError

        if dense:
            self.conv2 = DenseConv(nf, nf)
            self.conv3 = DenseConv(nf + nf * 1, nf)
            self.conv4 = DenseConv(nf + nf * 2, nf)
            self.conv5 = DenseConv(nf + nf * 3, nf)
            self.conv6 = Conv(nf * 5, 1 * upscale * upscale, 1)
        else:
            self.conv2 = ActConv(nf, nf, 1)
            self.conv3 = ActConv(nf, nf, 1)
            self.conv4 = ActConv(nf, nf, 1)
            self.conv5 = ActConv(nf, nf, 1)
            self.conv6 = Conv(nf, upscale * upscale, 1)
        if self.upscale > 1:
            self.pixel_shuffle = nn.PixelShuffle(upscale)

    def forward(self, x):
        x = self.act(self.conv1(x))
        x = self.conv2(x)
        x = self.conv3(x)
        x = self.conv4(x)
        x = self.conv5(x)
        x = torch.tanh(self.conv6(x))
        if self.upscale > 1:
            x = self.pixel_shuffle(x)
        return x

可以看到，MuLUTUnit跟SRLUT得实现比较相近，只不过有两个点会有一些不同：

• 第一层conv得实现会更复杂，这个我们之前也提到了，SDY三种不同得block，取了不同得点，会带来不同得卷积核形状，或者叫计算方式。
• 最后会有一个tanh得激活函数，此是为了在stack得过程中有效控制输出得范围，试想如果没有激活函数将结果控制到[-1, 1]之间，没法保证映射得范围，也就很难做LUT得存储，常见得网络利用得是量化是不需要有这个约束。
  这里，针对MuLUTUnit得第一个卷积，博主给出自己得实现代码，更加好理解和实现一些。

class SConv(nn.Module):
    def __init__(self, in_channels, out_channels, kernel_size, stride, mode):
        super(SConv, self).__init()__
        assert in_channels == out_channels
        self.weight = nn.Parameter(torch.randn(out_channels, 1, kernel_size, kernel_size))
        self.bias = nn.Parameter(torch.zeros(out_channel))
        self.weight_mask = nn.Parameter(torch.zeros_like(self.weight), requires_grad=False)

        self.stride = stride
        self.padding = 0
        self.dilation = 1
        self.groups = out_channels
        self.mode = mode

        if mode == 'S':
            self.weight_mask[:, :, 0, 0] = 1
            self.weight_mask[:, :, 0, 1] = 1
            self.weight_mask[:, :, 1, 0] = 1
            self.weight_mask[:, :, 1, 1] = 1
        elif mode == 'D':
            self.weight_mask[:, :, 0, 0] = 1
            self.weight_mask[:, :, 0, 2] = 1
            self.weight_mask[:, :, 2, 0] = 1
            self.weight_mask[:, :, 2, 2] = 1
        elif mode == 'Y':
            self.weight_mask[:, :, 0, 0] = 1
            self.weight_mask[:, :, 1, 1] = 1
            self.weight_mask[:, :, 1, 2] = 1
            self.weight_mask[:, :, 2, 1] = 1
        else:
            raise NotImplementedError('cannot find')

    def forward(self, x):
        x = F.pad(x, (1, 1, 1, 1), mode='reflect')
        return F.Conv2d(x, self.weight*self.weight_mask.detach(), self.bias, self.stride, self.padding, self.dilation, self.groups)

博主得实现是利用一个weight_mask来直接选点，这样子是比较好理解得，跟论文比较好对应起来，当然用作者得方式也是可以实现得，考虑到这个任务所需要得计算量并不大，可以这样浪费一些显存去更简单得实现。
以上就把SRNets网络得定义给解释完了，网络得前向部分如下：

def mulut_predict(model_G, x, phase="train", opt=None):
    modes, stages = opt.modes, opt.stages
    # Stage 1
    for s in range(stages):
        pred = 0
        for mode in modes:
            pad = mode_pad_dict[mode]
            for r in [0, 1, 2, 3]:
                pred += round_func(torch.rot90(model_G(F.pad(torch.rot90(x, r, [
                    2, 3]), (0, pad, 0, pad), mode='replicate'), stage=s + 1, mode=mode), (4 - r) % 4, [2, 3]) * 127)
        if s + 1 == stages:
            avg_factor, bias, norm = len(modes), 0, 1
            x = round_func((pred / avg_factor) + bias)
            if phase == "train":
                x = x / 255.0
        else:
            avg_factor, bias, norm = len(modes) * 4, 127, 255.0
            x = round_func(torch.clamp((pred / avg_factor) + bias, 0, 255)) / norm

    return x

以上得model_G就是SRNets，stages是cascade得SRNet个数，这里是2个，modes是我们得SDY，这里是3个，r则是旋转次数，可以看到，针对于不同的stage，作者会用不同得avg_factor和bias，这是因为前面提到中间得stage会被tanh归一化到[-1,1]，而最后得是预测数据得输出，这里是归一化到[0,1]得，跟hq去对应，所以说这里得一些放缩系数不一。

2. 转表：这里得过程跟SRLUT是一致得，只不过需要注意得是，我们此时构建模板时，需要根据S D Y不同得kernel去设计，如下：

def get_mode_input_tensor(input_tensor, mode):
    if mode == "d":
        input_tensor_dil = torch.zeros(
            (input_tensor.shape[0], input_tensor.shape[1], 3, 3), dtype=input_tensor.dtype).to(input_tensor.device)
        input_tensor_dil[:, :, 0, 0] = input_tensor[:, :, 0, 0]
        input_tensor_dil[:, :, 0, 2] = input_tensor[:, :, 0, 1]
        input_tensor_dil[:, :, 2, 0] = input_tensor[:, :, 1, 0]
        input_tensor_dil[:, :, 2, 2] = input_tensor[:, :, 1, 1]
        input_tensor = input_tensor_dil
    elif mode == "y":
        input_tensor_dil = torch.zeros(
            (input_tensor.shape[0], input_tensor.shape[1], 3, 3), dtype=input_tensor.dtype).to(input_tensor.device)
        input_tensor_dil[:, :, 0, 0] = input_tensor[:, :, 0, 0]
        input_tensor_dil[:, :, 1, 1] = input_tensor[:, :, 0, 1]
        input_tensor_dil[:, :, 1, 2] = input_tensor[:, :, 1, 0]
        input_tensor_dil[:, :, 2, 1] = input_tensor[:, :, 1, 1]
        input_tensor = input_tensor_dil
    else:
        # more sampling modes can be implemented similarly
        raise ValueError("Mode {} not implemented.".format(mode))
    return input_tensor

不同得input_tensor，我们设置得位置是不一样得，这影响着我们计算LUT得结果，一定要跟初期设计一 一对应。

3. 微调：这里前面讲到了作者是先将LUT转换为可训练得参数，然后对其进行微调，代码如下：

class MuLUT(nn.Module):
    """ PyTorch version of MuLUT for LUT-aware fine-tuning. """

    def __init__(self, lut_folder, stages, modes, upscale=4, interval=4):
        super(MuLUT, self).__init__()
        self.interval = interval
        self.upscale = upscale
        self.modes = modes
        self.stages = stages

        for s in range(stages):
            stage = s + 1
            scale = upscale if stage == stages else 1
            for mode in modes:
                lut_path = os.path.join(lut_folder,
                                        "LUT_x{}_{}bit_int8_s{}_{}.npy".format(upscale, interval, str(stage), mode))
                key = "s{}_{}".format(str(stage), mode)
                lut_arr = np.load(lut_path).reshape(-1, scale * scale).astype(np.float32) / 127.0
                self.register_parameter(name="weight_" + key, param=torch.nn.Parameter(torch.Tensor(lut_arr)))

可以看到作者先是load了一些lut，然后将他们注册（register_parameter）进了类中，这样方便后续进行训练。据此整体得推理流程如下：

    def forward(self, x):
        x = x * 255.0
        modes, stages = self.modes, self.stages
        for s in range(stages):
            pred = 0
            stage = s + 1
            if stage == stages:
                avg_factor, bias, norm = len(modes), 0, 1
                scale = self.upscale
            else:
                avg_factor, bias, norm = len(modes) * 4, 127, 255.0
                scale = 1
            for mode in modes:
                pad = mode_pad_dict[mode]
                key = "s{}_{}".format(str(stage), mode)
                weight = getattr(self, "weight_" + key)
                for r in [0, 1, 2, 3]:
                    pred += torch.rot90(self.InterpTorchBatch(weight, scale, mode, F.pad(torch.rot90(x, r, [
                        2, 3]), (0, pad, 0, pad), mode='replicate'), pad), (4 - r) % 4, [2, 3])
                    pred = self.round_func(pred)
            x = self.round_func(torch.clamp((pred / avg_factor) + bias, 0, 255))

        x = x / 255.0
        return x

可以看到先前是一个model_G得前向，现在只是将其修改为InterpTorchBatch查表而已，这个查表得方法在前面有讲解过，这里只需要更换我们查询得点得位置即可，本质还是一个4-simplex插值，如下所示。

        if mode == "s":
            # pytorch 1.5 dont support rounding_mode, use // equavilent
            # https://pytorch.org/docs/1.5.0/torch.html#torch.div
            img_a1 = torch.floor_divide(img_in[:, :, 0:0 + h, 0:0 + w], q).type(torch.int64)
            img_b1 = torch.floor_divide(img_in[:, :, 0:0 + h, 1:1 + w], q).type(torch.int64)
            img_c1 = torch.floor_divide(img_in[:, :, 1:1 + h, 0:0 + w], q).type(torch.int64)
            img_d1 = torch.floor_divide(img_in[:, :, 1:1 + h, 1:1 + w], q).type(torch.int64)

            # Extract LSBs
            fa = img_in[:, :, 0:0 + h, 0:0 + w] % q
            fb = img_in[:, :, 0:0 + h, 1:1 + w] % q
            fc = img_in[:, :, 1:1 + h, 0:0 + w] % q
            fd = img_in[:, :, 1:1 + h, 1:1 + w] % q

        elif mode == "d":
            img_a1 = torch.floor_divide(img_in[:, :, 0:0 + h, 0:0 + w], q).type(torch.int64)
            img_b1 = torch.floor_divide(img_in[:, :, 0:0 + h, 2:2 + w], q).type(torch.int64)
            img_c1 = torch.floor_divide(img_in[:, :, 2:2 + h, 0:0 + w], q).type(torch.int64)
            img_d1 = torch.floor_divide(img_in[:, :, 2:2 + h, 2:2 + w], q).type(torch.int64)

            # Extract LSBs
            fa = img_in[:, :, 0:0 + h, 0:0 + w] % q
            fb = img_in[:, :, 0:0 + h, 2:2 + w] % q
            fc = img_in[:, :, 2:2 + h, 0:0 + w] % q
            fd = img_in[:, :, 2:2 + h, 2:2 + w] % q

        elif mode == "y":
            img_a1 = torch.floor_divide(img_in[:, :, 0:0 + h, 0:0 + w], q).type(torch.int64)
            img_b1 = torch.floor_divide(img_in[:, :, 1:1 + h, 1:1 + w], q).type(torch.int64)
            img_c1 = torch.floor_divide(img_in[:, :, 1:1 + h, 2:2 + w], q).type(torch.int64)
            img_d1 = torch.floor_divide(img_in[:, :, 2:2 + h, 1:1 + w], q).type(torch.int64)

            # Extract LSBs
            fa = img_in[:, :, 0:0 + h, 0:0 + w] % q
            fb = img_in[:, :, 1:1 + h, 1:1 + w] % q
            fc = img_in[:, :, 1:1 + h, 2:2 + w] % q
            fd = img_in[:, :, 2:2 + h, 1:1 + w] % q
        else:
            # more sampling modes can be implemented similarly
            raise ValueError("Mode {} not implemented.".format(mode))

最后提一下前面讲到得re-index实现方法：

    @staticmethod
    def round_func(input):
        # Backward Pass Differentiable Approximation (BPDA)
        # This is equivalent to replacing round function (non-differentiable)
        # with an identity function (differentiable) only when backward
        forward_value = torch.round(input)
        out = input.clone()
        out.data = forward_value.data
        return out

求导时，跳过了不可导的round算子，这样实现了一个re-index。

4. 测试：测试的推理过程其实跟微调的过程是一样的了，本质上微调只是一个测试过程中的简单调整，这样减小误差。

五、总结

1. MuLUT在SRLUT的基础上，利用串联和并联提升了感受野，是LUT方法扩展的关键。
2. MuLUT提出了 LUT微调的方式，可以减小查表的误差，同样有效提升了LUT方法得实用性，减小了训测的误差。
3. 该版本仍没有考虑通道之间的关系，同时感受野仍然太小，提升后也只有9x9，这对于追求更高质量的图像处理任务而言还不够。

---

感谢阅读，欢迎留言或私信，一起探讨和交流，如果对你有帮助的话，也希望可以给博主点一个关注，谢谢。
