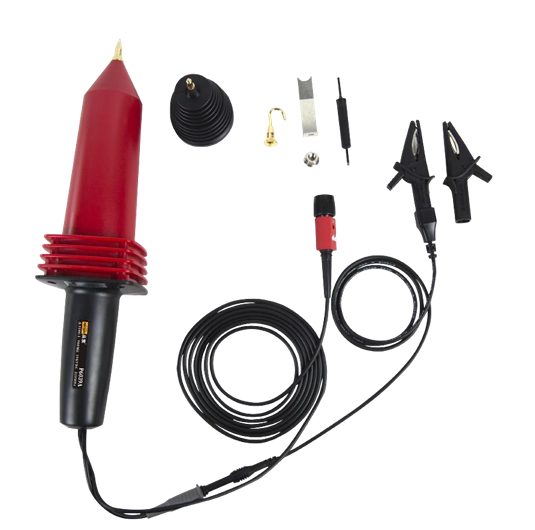

高压衰减棒的介绍

高压衰减棒的工作原理是利用电介质的特性来实现电流的转换和调控。它通常由导电材料和绝缘材料组成，导电材料传递电流，而绝缘材料则阻断电流。当电流通过高压衰减棒时，导电材料和绝缘材料之间会产生电荷激发和电势差，从而实现电流的调控。

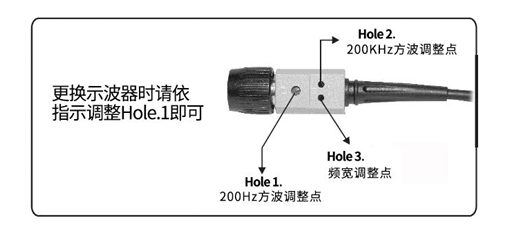

连接衰减棒至示波器，输入200Hz方波至衰减棒测试端然后调整示波器控制项进而显示一些波形， 并针对方波波型上升型态调整位于BNC接头的可变电容器

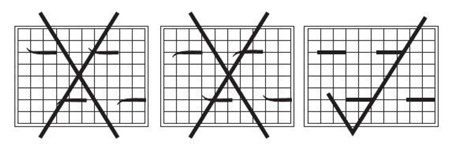

正确调整200Hz方波的示意图：

正确调整200Hz方波的示意图

P6039A,当测量电压源超过DC30kV或者AC20kV以上时，不适用于长时间试用。因为高电 压的测量源将会对空气中任意放电，造成高压电源的稳压电路来不及反应，瞬间将会有脉冲高压发 生，脉冲高压很有可能超过本产品的额定值，将会造成严重损坏。

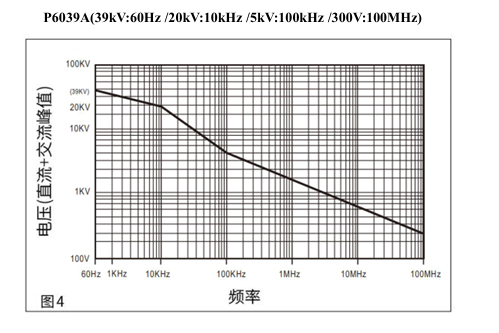

电压测试零界曲线：

注意事项

请勿试图把测试设备的接地线从地面接线柱上移开。 接地连接是衰减棒安全操作的一个关键点。当高压测量的时候，如果没有这种连接将可能导致人身 伤害或者对连接结的示波器、衰减棒产生损害。在衰减棒测试端测试连接高压前，一定要先连接好 地线，并且地线连接不能轻易挪开，直到高压测试端远离高压源。 绝对不能把接地线与高压电源连地或者把衰减棒测试端接地。 打开高压源以前要保证身体的任何部位都没有和测试设备接触。 测量电压时，请牢记被测电压是实际读数的1000倍。 在移走接地夹以前一定要把衰减棒高压测试端从高压源上断开。 接地线若接地不确宝，高压电有可能击毁示波器，请务必接妥。

产品选型、资料、操作视频欢迎随时联系
