高压衰减棒高压探头使用方法及注意事项

高压衰减棒:提升示波器测量安全与精度
高压衰减棒提供超高的灵敏度和分辨率,适用于示波器和数字电表观测,特别适合高压电路如LCD背光板和整流器的测量。使用时需确保良好接地,以保障安全。测量时要注意电压读数为实际值的1000倍,并在断开高压源后才能移除接地夹。

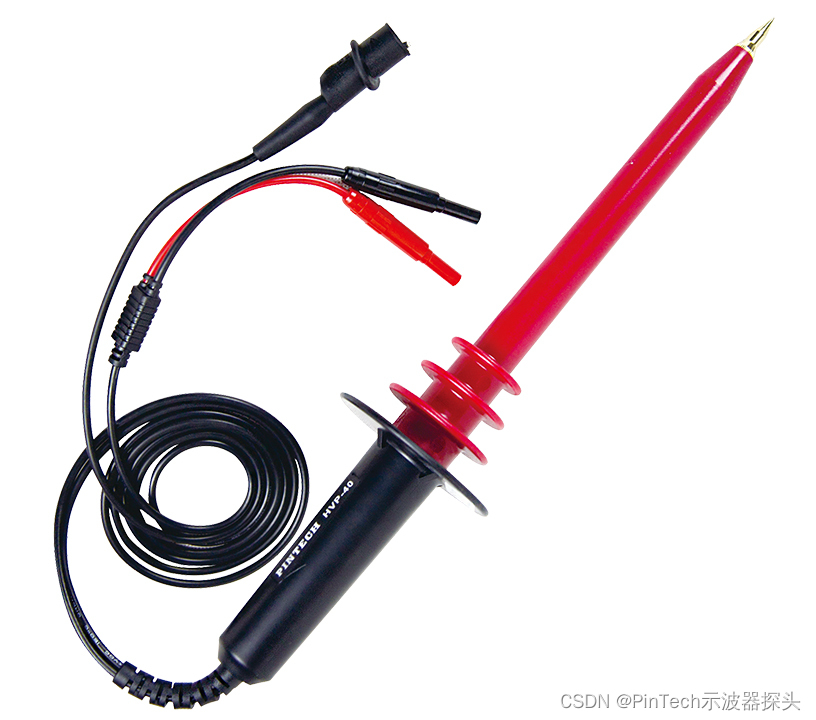

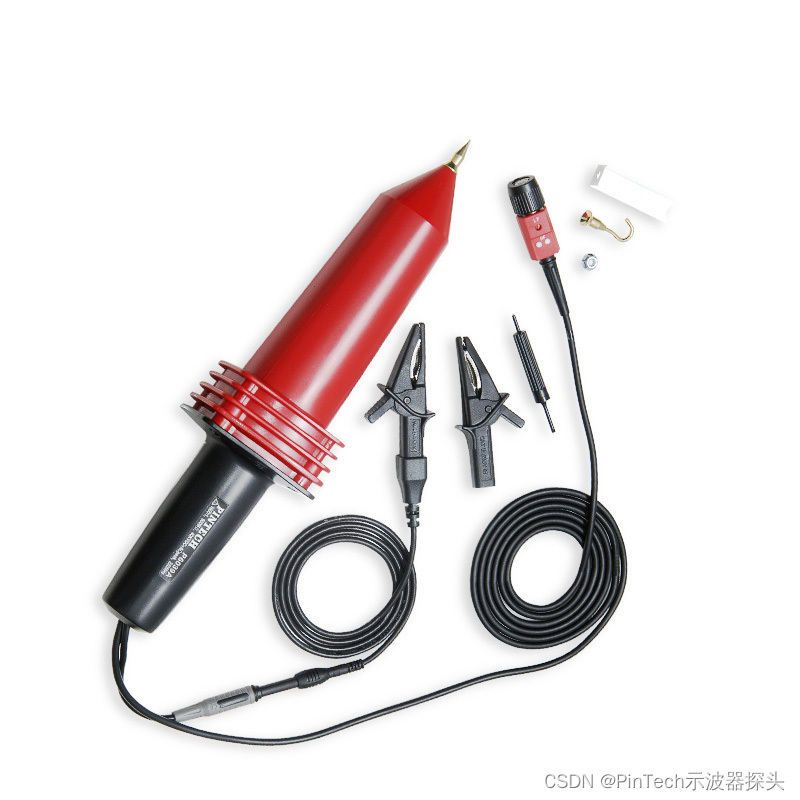

高压衰减棒具有超高灵敏度,在示波器观测时,比传统高压棒多出10倍的灵敏度!超高分辨率,使用PL-10转接器在数位电表观测时,比传统高压棒多出10倍的分辨率!衰减1000倍,使你测量高电压时更为安全!适合测量LCD背光板,整流器等高压包的高压电路,带精美工具箱,收纳携带更方便!

 操作方法:

连接测试棒衰减端的地线(鳄鱼夹)到好的接地点或可靠的接地测试端上。

连接BNC连接头到示波器的BNC输入端口。

选择示波器要求的量程范围。

 注意事项:

请勿试图把测试设备的接地线从地面接线柱上移开。

接地连接是测试棒安全操作的一个关鍵点。当高压测量的时候,如果没有这种连接将可能导致人身伤害或者对连接结的示波器,测试棒产生损害。在测试棒测试端测试连接高压前,一定要先连接好地线,并且地线连接不能轻易挪开,直到高压测试端远离高压源。

不能把接地线与高压电源连地或者把测试棒测试端接地。打开高压源以前要保证身体的任何部位都没有和测试设备接触。

测量电压时,请牢记被测电压是实际读数的1000倍。

在移走接地夹以前一定要把测试棒高压测试端从高压源上断开。


<think>我们正在讨论如何使用示波器测量高频高压信号。结合用户提供的引用和之前的问题,我们需要关注安全、探头选择、设置技巧和抗干扰方法。引用[1]提到普源示波器的电压测量技巧,引用[2]详细说明了泰克MSO24示波器测量交流电信号的步骤(包括探头选择、参数设置、安全事项),引用[3]则是一个高频脉冲信号测量失真的案例。根据用户上一次的问题,我们已经讨论了高频高压信号测量的挑战和整体方案(如使用差分探头、高采样率等),现在具体到示波器的操作层面。回答结构:1.安全准备(高压危险!)2.探头选择(关键)3.示波器设置(垂直/水平刻度、触发、带宽、采样率)4.测量技巧(减少失真、抗干扰)5.案例分析(引用[3]的启示)注意:用户要求参考站内引用,并且要结合上一次的回答(高频高压信号测量方法及相关技术)。因此,在回答中要自然融入引用[1][2][3]的内容,同时延续之前提到的技术点(如差分探头、高采样率等)。</think>### 使用示波器测量高频高压信号的方法与技巧 #### 一、核心挑战与安全准备 高频高压信号(典型值:$f \geq 100\text{kHz}$,$V \geq 1\text{kV}$)测量需解决三大难题: 1. **安全风险**:高压可能击穿设备或引发电弧,需严格遵守安全规程[^2] 2. **信号失真**:探头带宽不足或阻抗失配导致波形畸变(如引用[^3]的脉冲信号失真案例) 3. **噪声干扰**:高频电磁干扰(EMI)叠加在信号上 **安全操作规范**: - 穿戴绝缘手套,使用隔离变压器供电 - 探头接地线直接接参考地(避免形成接地环路) - 高压区域保持最小暴露导体长度($l < 10\text{cm}$) #### 二、关键测量设备选择 | 设备类型 | 选型要点 | 适用场景 | |----------------|-----------------------------------|---------------------------| | **探头** | - 差分高压探头(带宽$ \geq 5\times f_{\text{信号}}$)<br>- 衰减比(如1000:1)匹配电压范围 | 电力电子开关器件测量[^2] | | **示波器** | - 带宽$ \geq 3\times f_{\text{信号}}$<br>- 采样率$ \geq 4\times f_{\text{信号}}$(满足奈奎斯特准则) | 高频脉冲捕获[^3] | | **附件** | - 高频同轴电缆(非普通导线)<br>- 磁环抑制共模噪声 | EMI敏感环境 | > **探头选择公式**: > $$ \text{最小带宽} = \max\left(5\times f_{\text{信号}},\ 100\text{MHz}\right) $$ > 例如测量200kHz开关电源信号,探头带宽需$\geq 1\text{MHz}$ #### 三、示波器设置技巧(基于引用[^2]优化) 1. **垂直系统设置** - 设置探头衰减比(如1000:1) - 量程覆盖$V_{\text{pp}} \times 1.3$(预留余量) - 开启带宽限制(抑制高频噪声) 2. **触发系统配置** ```mermaid graph LR A[触发类型] --> B[边沿触发] A --> C[脉宽触发] B -->|基础信号| D(触发电平=0.5×Vpp) C -->|窄脉冲| E(脉宽<100ns) ``` 3. **采样与存储** - 采样率设置:$$ f_s \geq 4 \times (f_{\text{信号}} + f_{\text{谐波}}) $$ - 存储深度$\geq 10\text{MSa}$(确保高采样率下持续捕获) #### 四、失真问题解决方案(引用[^3]案例启示) 当出现信号失真时,按此流程排查: ```mermaid flowchart TD A[波形畸变] --> B{检查探头} B -->|阻抗失配| C[启用探头Z0补偿] B -->|带宽不足| D[更换更高频宽探头] A --> E{检查接地} E -->|接地线过长| F[改用弹簧针接地] E -->|地环路干扰| G[增加磁环] A --> H{检查设置} H -->|采样不足| I[提升采样率] H -->|触发错误| J[调整触发电平] ``` **实用技巧**: 1. **探头补偿**: 用示波器方波输出校准(频率≈$0.1\times f_{\text{max}}$),调整探头电容至方波无过冲/下塌 2. **差分测量**: 对$dV/dt > 1\text{kV/μs}$的信号,必须使用差分探头抑制共模噪声 3. **噪声抑制**: - 数学运算:开启FFT分析分离噪声频率 - 硬件滤波:在探头前端增加RC低通滤波器(截止频率$f_c \geq 2\times f_{\text{信号}}$) #### 五、典型测量参数解析 | 参数 | 测量方法 | 高频高压注意事项 | |-------------|-----------------------------------|-----------------------------------| | **Vpp** | 光标测量峰峰值 | 注意探头衰减比设置[^1] | | **频率** | FFT频谱分析 | 分辨基底噪声与真实信号[^2] | | **上升时间**| $$ t_r = \frac{0.35}{BW} $$ | 需探头带宽$BW \geq \frac{0.35}{t_{\text{实际}}} $ | | **相位差** | 双通道测量+数学运算 | 确保两探头延迟匹配[^2] | #### 六、应用场景实例 1. **IGBT开关波形测量** - 探头高压差分探头($V_{\text{max}}=7\text{kV}$, $BW=200\text{MHz}$) - 设置:采样率$1\text{GSa/s}$,上升沿触发 - 关键参数:$V_{\text{CE(sat)}}$,关断过冲电压 2. **谐振变换器信号** - 挑战:MHz级正弦高压($f=2\text{MHz}$, $V_{\text{pk}}=3\text{kV}$) - 方案:电容分压器+高阻抗探头(输入阻抗$R_{\text{in}} \geq 10\text{M}\Omega$) > 重要提示:当测量$dV/dt > 10\text{kV/μs}$的信号时,探头接地线必须$\leq 2\text{cm}$,否则会引入振铃[^3]
