电容瞬态放电原理：大电流的产生机制【PINTECH品致】

电容储能的物理本质决定能量释放潜力

电容器的电场储能能力与其物理结构直接相关：

电荷聚集的必然性

当外部电源对电容充电时，电介质两侧极板会聚集等量异号电荷（±Q）。这种电荷分离现象本质是电介质极化响应电场的结果，其储能密度由电容值C和电压V共同决定，其公式如下

高电压充电的本质是建立强电场，这为后续大电流释放奠定了能量基础。

电压的驱动作用

放电时，极板间电势差形成非平衡电场系统。根据静电力原理，该电场力必然驱动电荷通过外部回路定向迁移以恢复电中性。电压的初始幅值直接决定了电荷迁移的驱动力强度，这是脉冲电流峰值的根本约束条件.

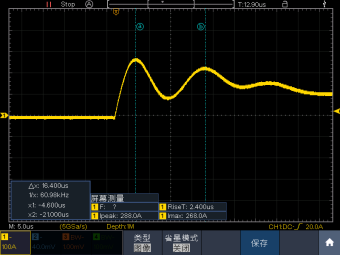

图1 电容放电的瞬态峰值电流波形

大电流生成的充分必要条件

大电流的根本原因：低阻抗路径

回路总电阻R是制约电流幅值的核心参数，其中CBB电容器具有低等效串联电阻(ESR)，低ESR可最大限度地减少能量损失和阻抗。根据欧姆定律

可知当导线电阻、接触电阻等被压缩至毫欧级时，万安级电流成为可能。

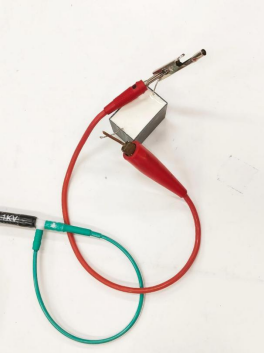

图2 电容连接图

图2所示为电容连接图，连接线接上电容一边，另一边连接铜棒触碰电容，clip-around线圈套入连接线中，其中红色电容连接线可视为低阻抗路径。

能量释放速率的物理限制

脉冲功率要求P≥E/Δt（Δt为脉宽）。如下公式

可知低阻设计不仅提升电流幅值，更通过降低热能转化比例，确保能量以电磁能形式高效释放。典型案例如氙灯放电管，其等离子体通道电阻可低至0.001Ω，实现微秒级千安电流。

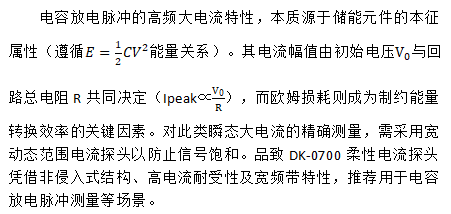

结论
