光隔离探头【PINTECH品致】

光隔离探头，拥有极高的共模抑制比和隔离电压，极小的负载效应和寄生振荡，在其带宽范围 内挖掘信号真相，是判定其他电压探头所测信号真实性的终极裁判。本探头使用光纤传输信号，能 实现测量的光电隔离，允许探头在共模电压下独立浮动。



光隔离探头：

1. 带宽高达DC-1GHz
2. 探头响应快，上电即测，无需预热等待使用光纤传输信号，能实现测量的光电隔离拥有极高的共模抑制比和隔离电压，隔离电压高达60kVpk
3. 光隔离探头应用领域：

浮地信号测试

GaN、SiC、MOSFET、IGBT等的半/全桥驱动信号测量分析

高压电源等高压带电信号隔离测量

开关电源等的不共地高频电流测量

高带宽要求的电压信号测量

特点：

1. 还原真实信号 差分探头由于引线较长，接在电路上测量高频信号容易引起问题，如耦合周边的高 dv/dt 信号使测试波形不准确；探棒寄生电容的存在，可能引起被测电路的振荡甚至会炸管。 光隔离探头采用衰减输入的方式，其衰减电路位于探头的最前端，使输入电容能低至1pF， 能很大程度降低对被测电路的影响；衰减器使用同轴传输，拥有出色的dv/dt抗扰度。一切 只为还原更真实的高频信号.

2.使用灵活 光隔离探头隔离耐压超高，多通道测量无需考虑共地问题，允许每个探头参考点不同。 电池供电，额定工作时间不低于8小时，满足一天的测量需求。 探头精致小巧，不占地，BNC接口几乎兼容所有示波器，操作简便，兼容性强。 衰减器可拆卸替换，以适配不同的测试需求，达到最优的信噪比。

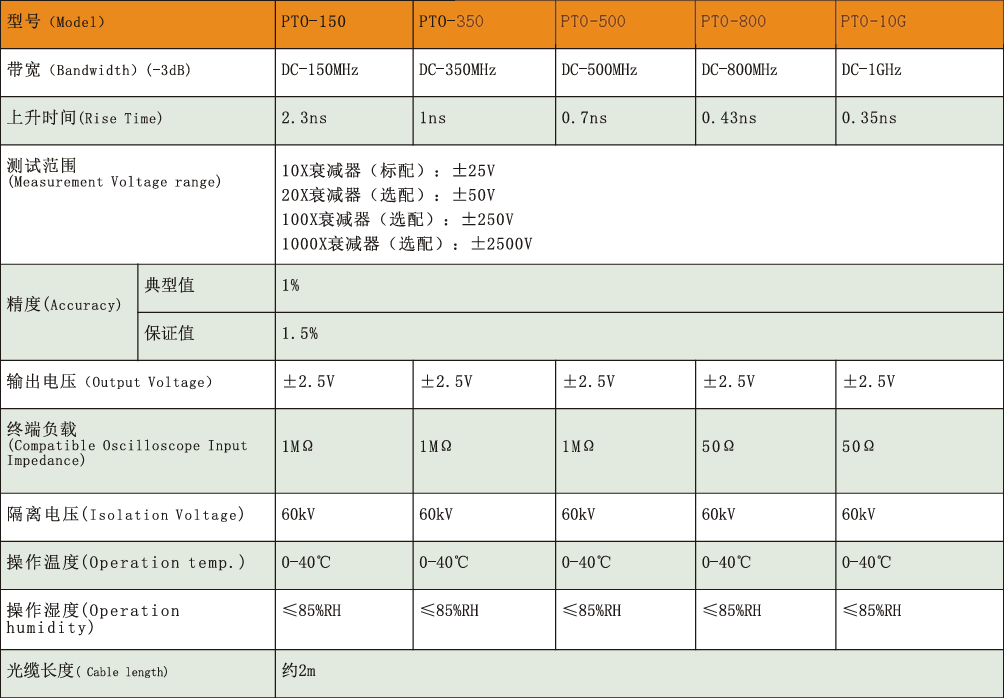

以下是关于光隔离的一些详细参数

设备选型、资料、操作视频欢迎随时联系

PINTECH品致 翁小姐
