路由器与交换机配置实践

原创已于 2025-10-13 17:59:59 修改 · 333 阅读

9 ·

CC 4.0 BY-SA版权

文章标签：

#新人首发

于 2025-10-13 17:58:51 首次发布

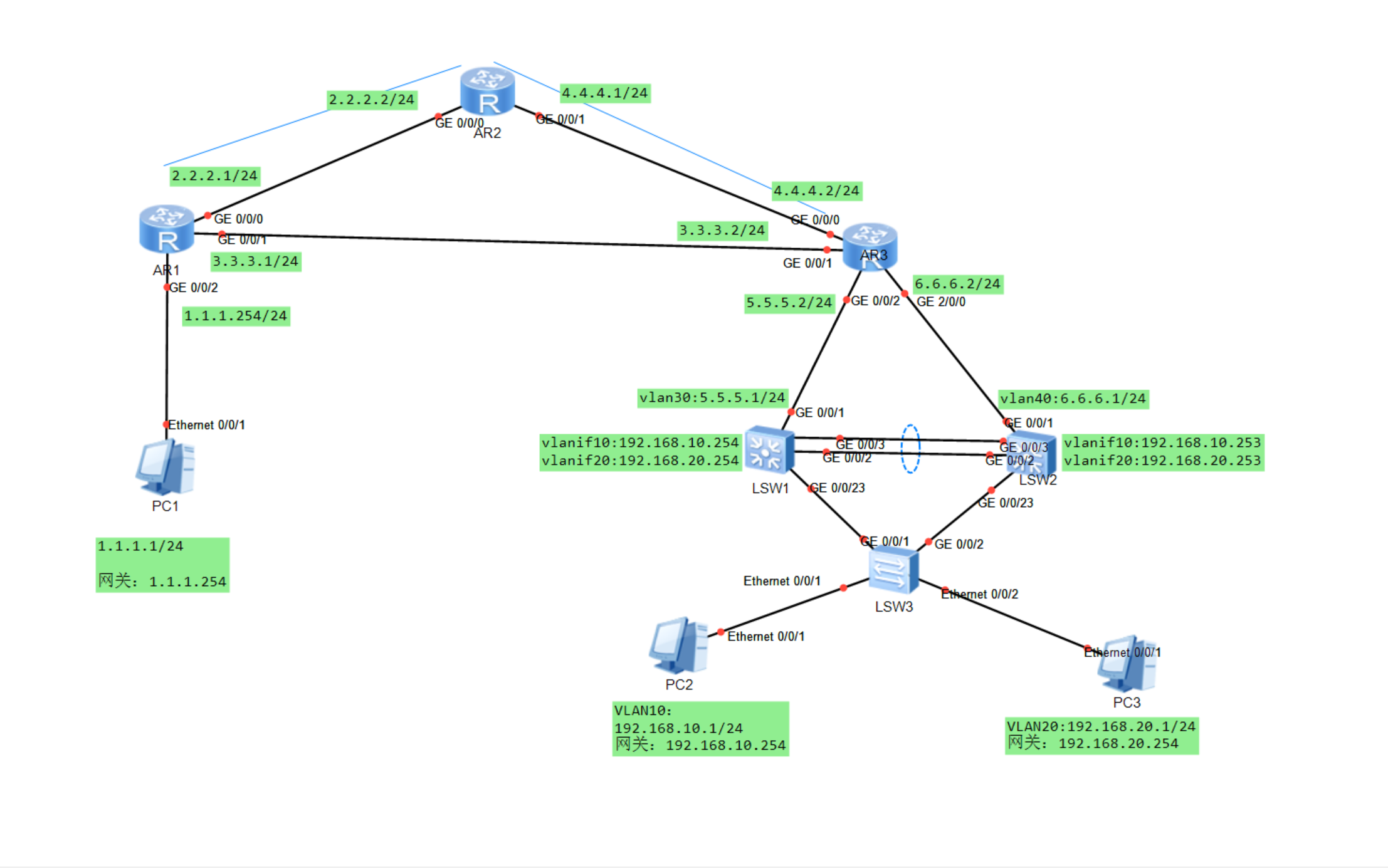

配置要求：

1、配置动态路由实现PC1访问PC2和PC3的主路径为AR1-AR3，备用路径为AR1-AR2-AR3

2、配置LSW1为快速生成树的根交换机root，LSW2为快速生成树备用根交换机

3、配置LSW1与LSW2之间的链路为聚合链路，手工聚合，编号为0.

4、配置LSW3与主机相连的端口为边缘端口，并配置BPDU保护

5、在LSW1和LSW2上配置VLAN接口IP实现两个VLAN之间互通

实验操作：

步骤一：关闭信息中心功能以防干扰操作

un in en

以S1为例

步骤二：配置IP（PC、交换机、路由器）

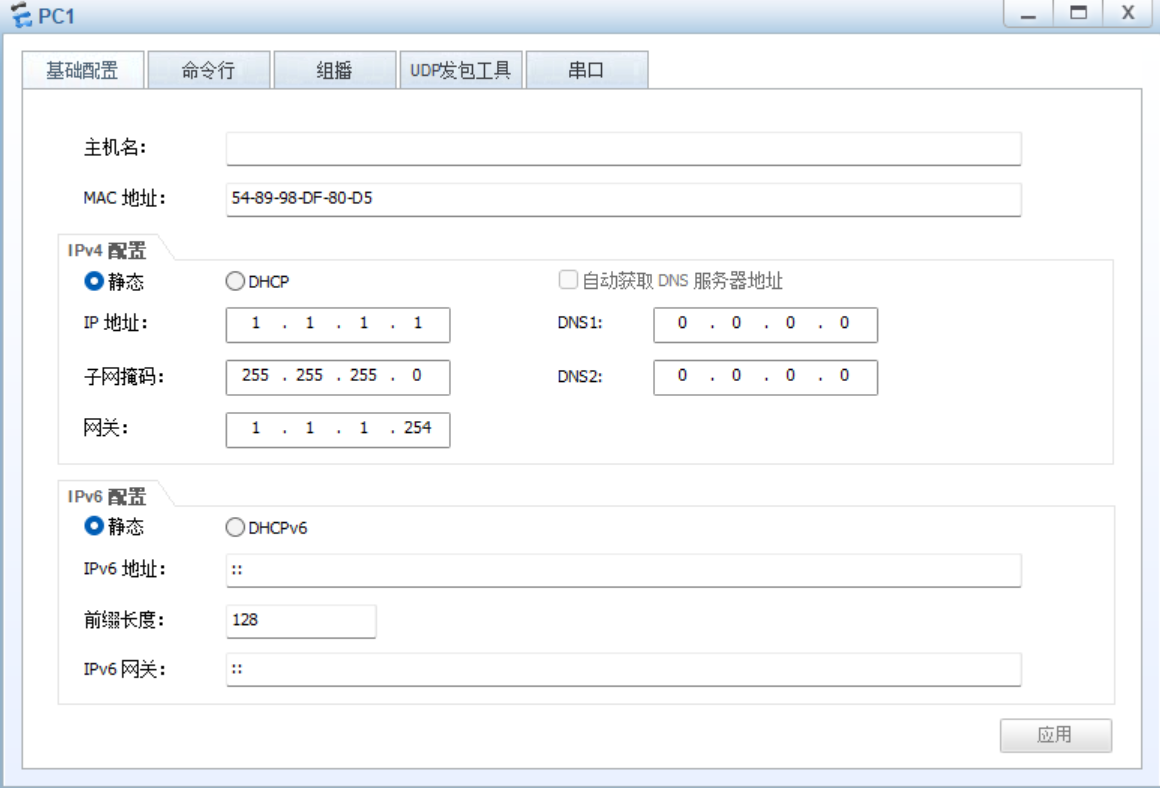

以PC1为例

以LSW1为例

vlan batch 10 20 30
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
#
interface Vlanif30
 ip address 5.5.5.1 255.255.255.0

以AR1为例

interface GigabitEthernet0/0/0
 ip address 2.2.2.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 3.3.3.1 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 1.1.1.254 255.255.255.0

步骤三：配置交换机

在每台交换机上都配置rstp

stp mode rstp

将LSW1配置为快速生成树的根交换机root

stp root primary

将LSW2配置为备用根交换机

stp root secondary

将LSW1与LSW2之间的链路配置为聚合链路，手工聚合，编号为0

interface Eth-Trunk0
trunkport GigabitEthernet 0/0/2 to 0/0/3
 port link-type trunk
 port trunk allow-pass vlan all

将LSW3与主机相连的端口配置为边缘端口

interface Ethernet0/0/1
stp edged-port enable
interface Ethernet0/0/2
stp edged-port enable

配置BPDU保护

stp bpdu-protection

将交换机LSW3与PC机相连的接口配置为access端口，划分到题目要求的vlan

interface Ethernet0/0/1
 port link-type access
 port default vlan 10

interface Ethernet0/0/2
 port link-type access
 port default vlan 20

将交换机LSW1和LSW2与AR3相连的接口配置为access端口

下为LSW1

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 30

下为LSW2

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 40

交换机之间相连的接口配置truck端口,并放行所有的vlan

下为LSW1和LSW2

interface GigabitEthernet0/0/23
 port link-type trunk
 port trunk allow-pass vlan all

下为LSW3

port-group group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/2
 port link-type trunk
 port trunk allow-pass vlan all

步骤四：配置动态路由

AR1

ospf 1
area 0
  network 1.1.1.0 0.0.0.255
  network 2.2.2.0 0.0.0.255
  network 3.3.3.0 0.0.0.255

AR2

ospf 1
area 0
  network 2.2.2.0 0.0.0.255
  network 4.4.4.0 0.0.0.255

AR3

ospf 1
area 0
  network 3.3.3.0 0.0.0.255
  network 4.4.4.0 0.0.0.255
  network 5.5.5.0 0.0.0.255
  network 6.6.6.0 0.0.0.255

LSW1

ospf 1
area 0
  network 5.5.5.0 0.0.0.255
  network 192.168.10.0 0.0.0.255
  network 192.168.20.0 0.0.0.255

实验验证：

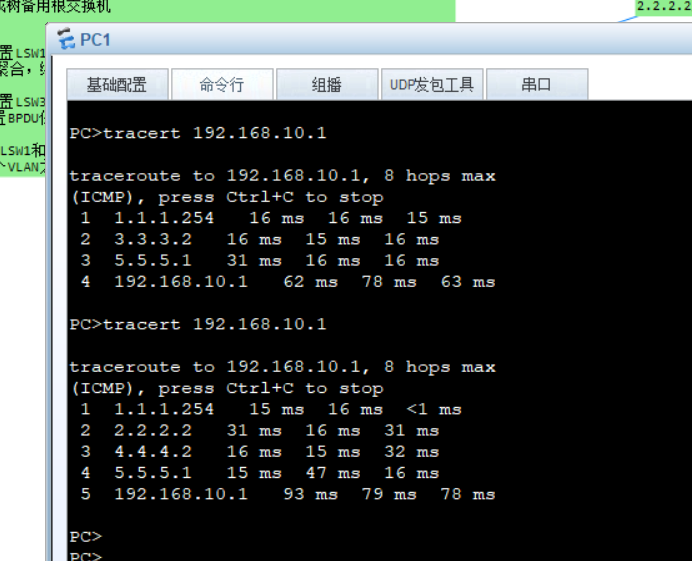

PC1以AR1-AR3的路径和AR1-AR2-AR3的路径分别tracert PC2

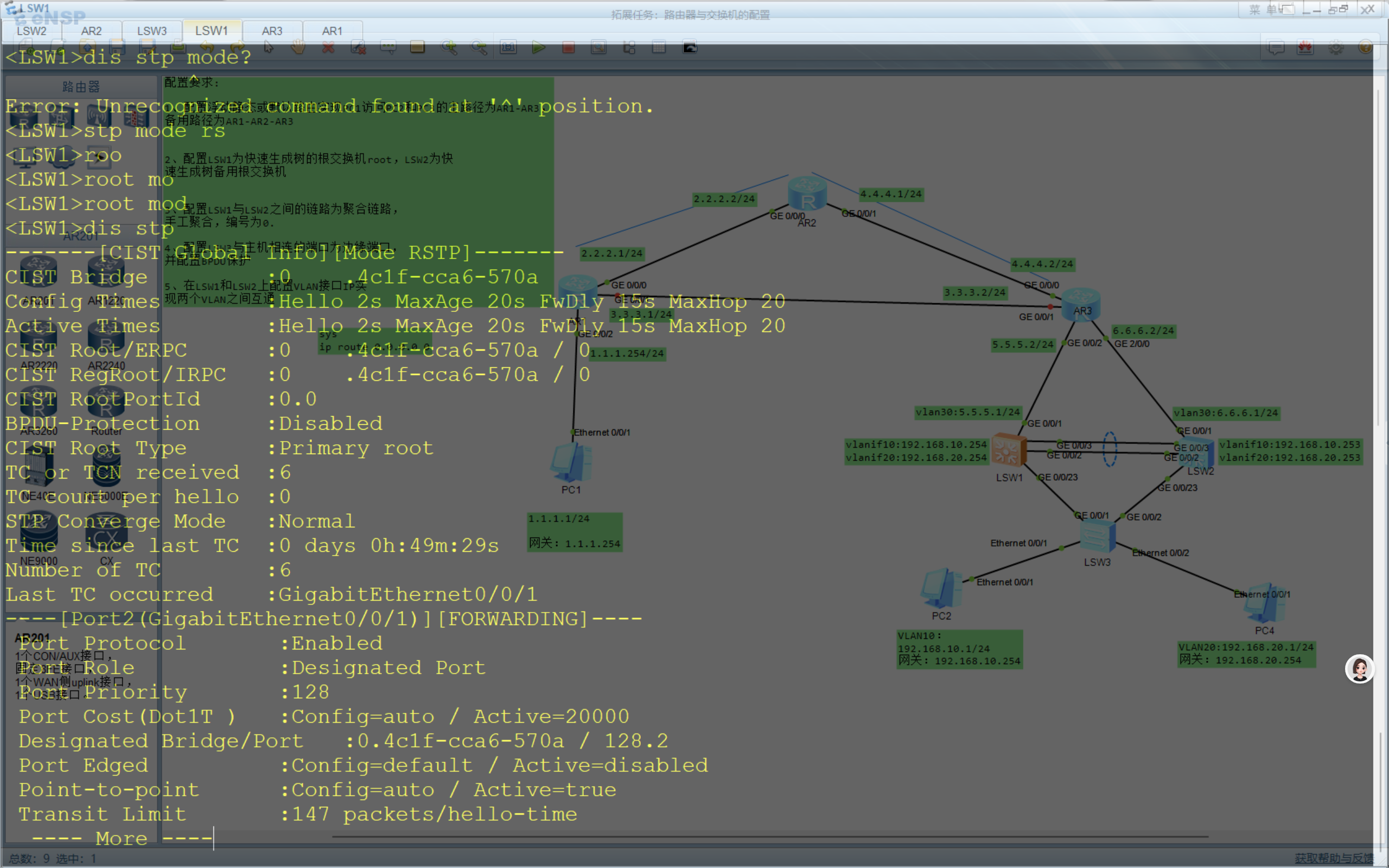

LSW1

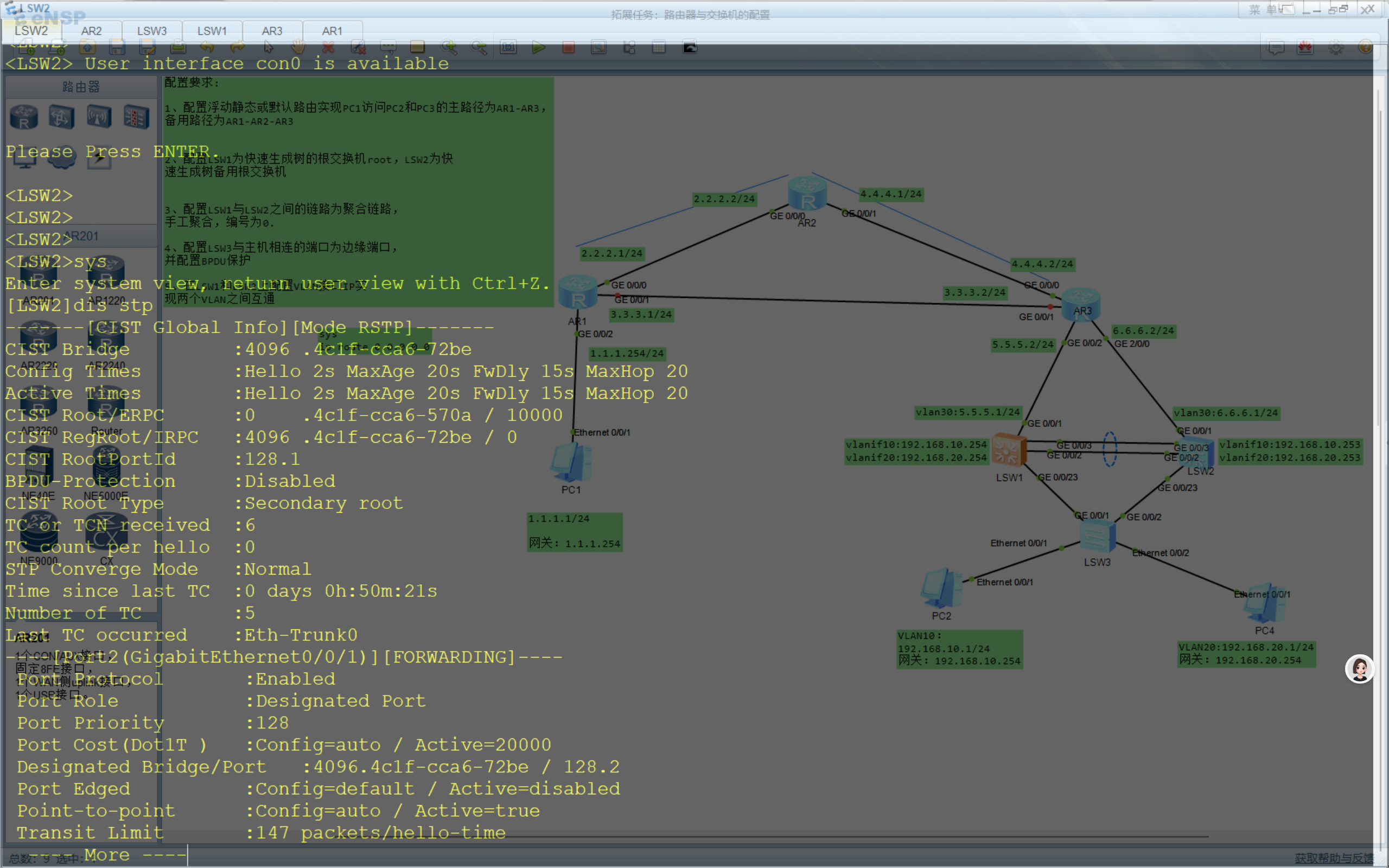

LSW2

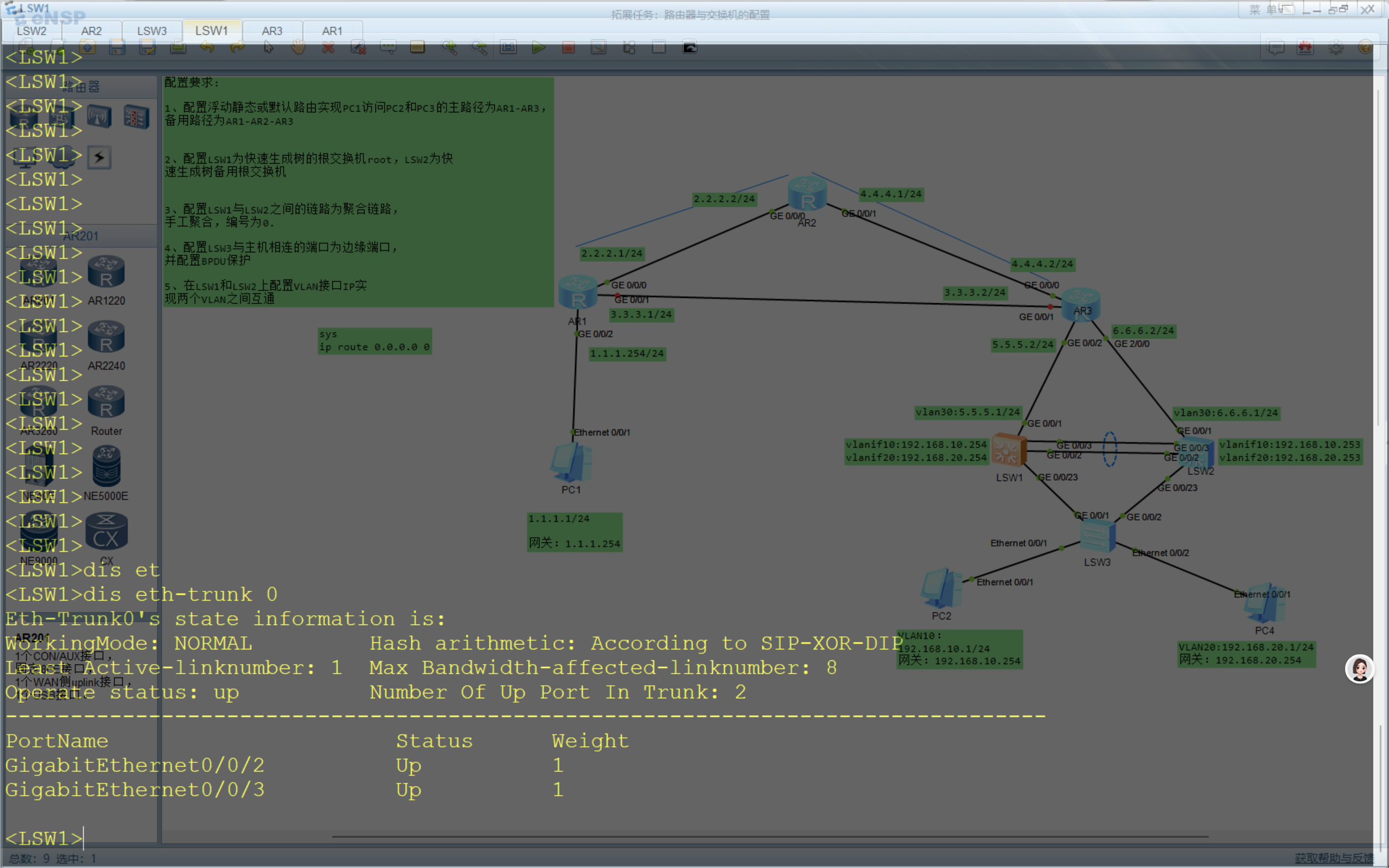

聚合链路

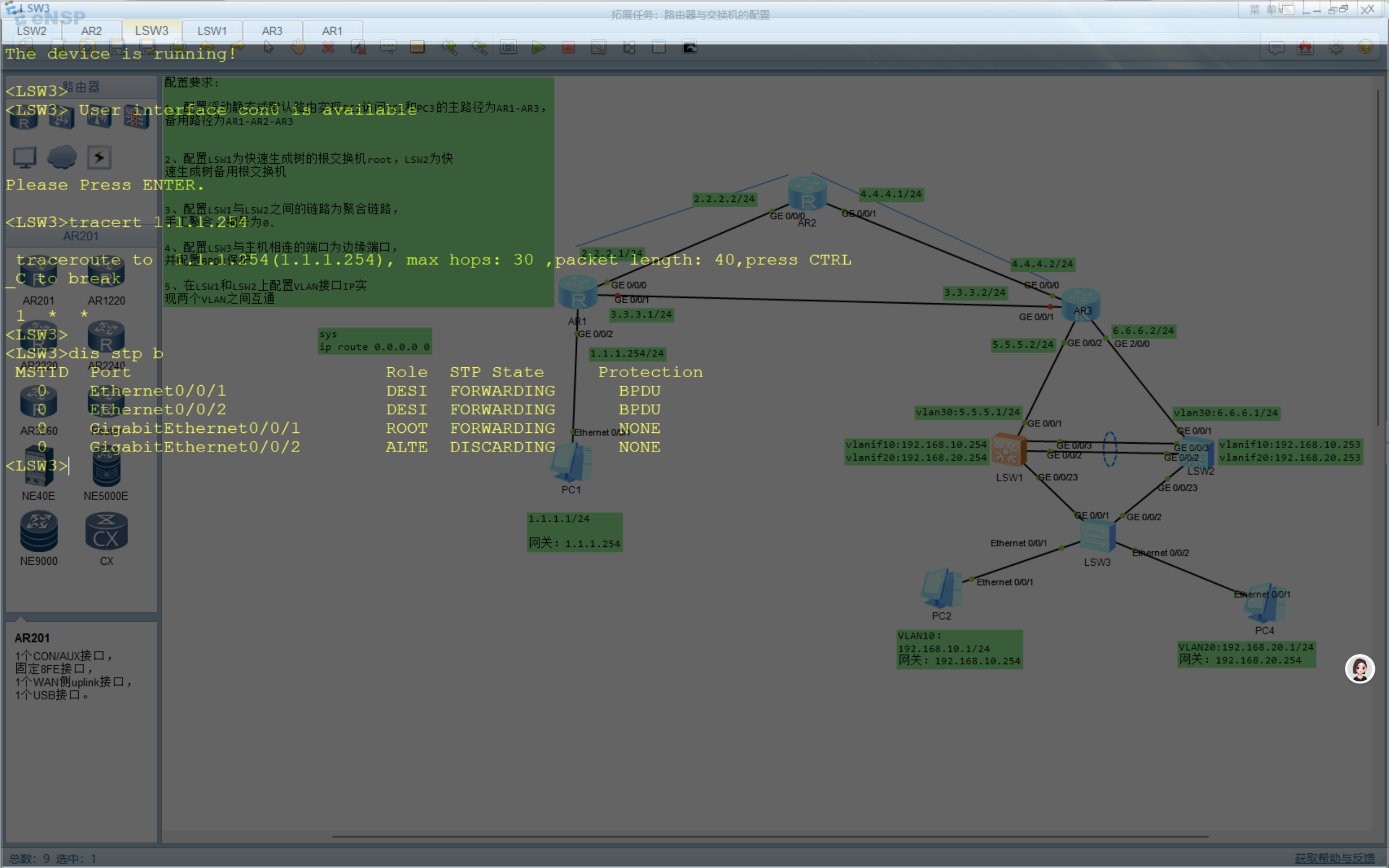

BPDU保护

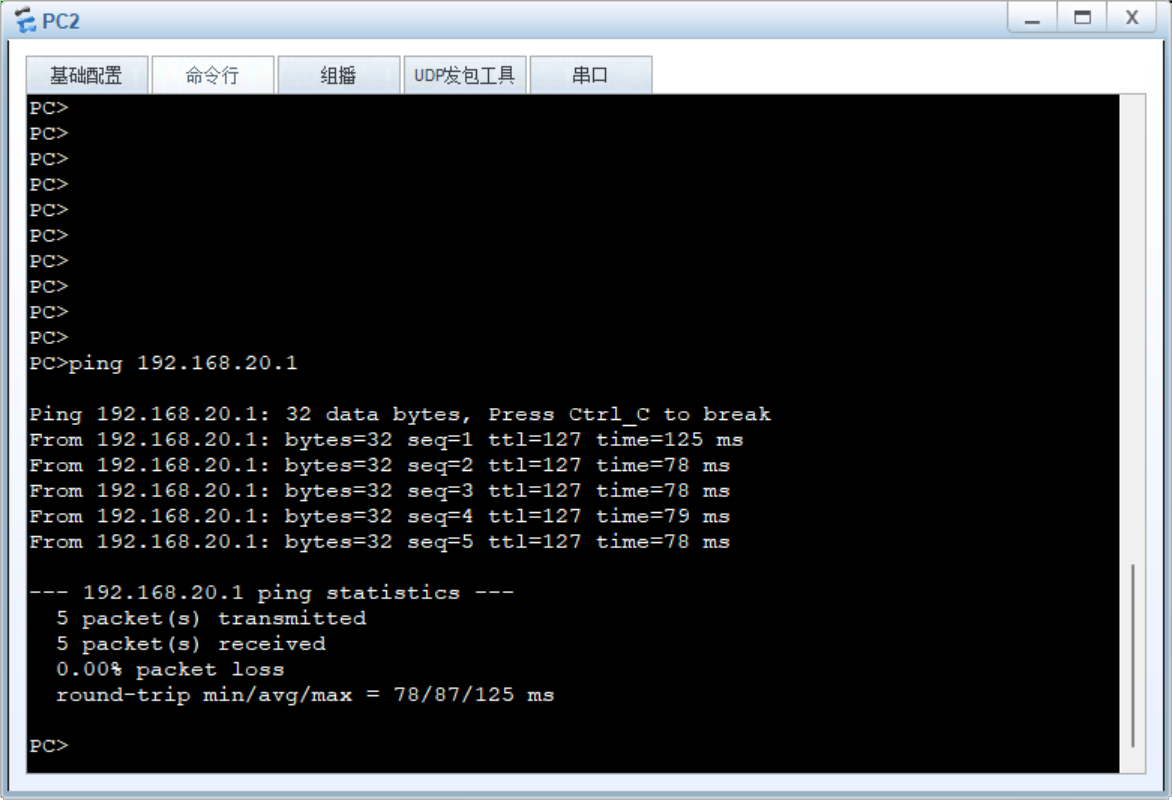

PC2ping通PC3
