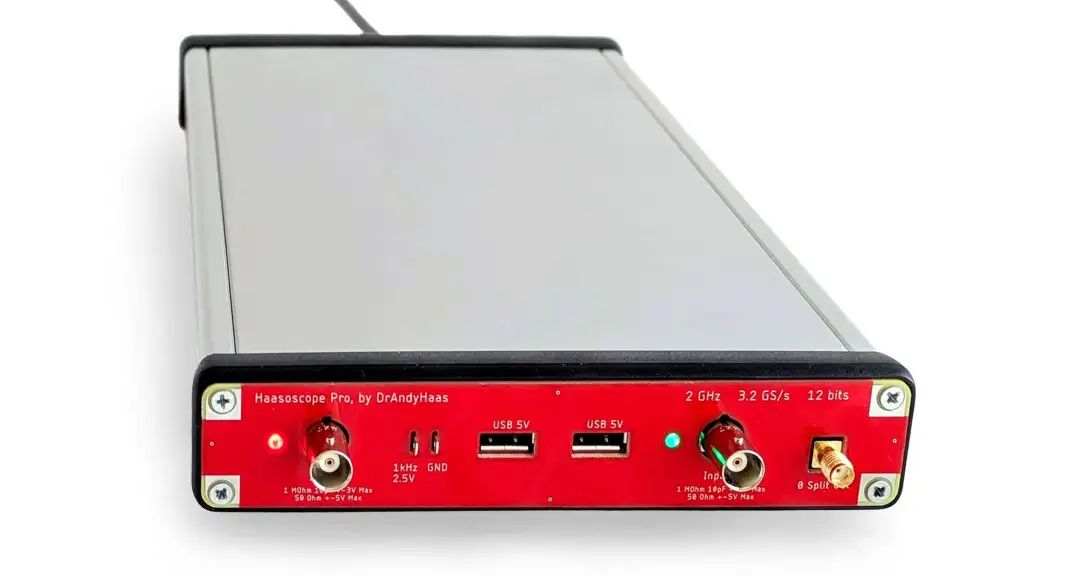

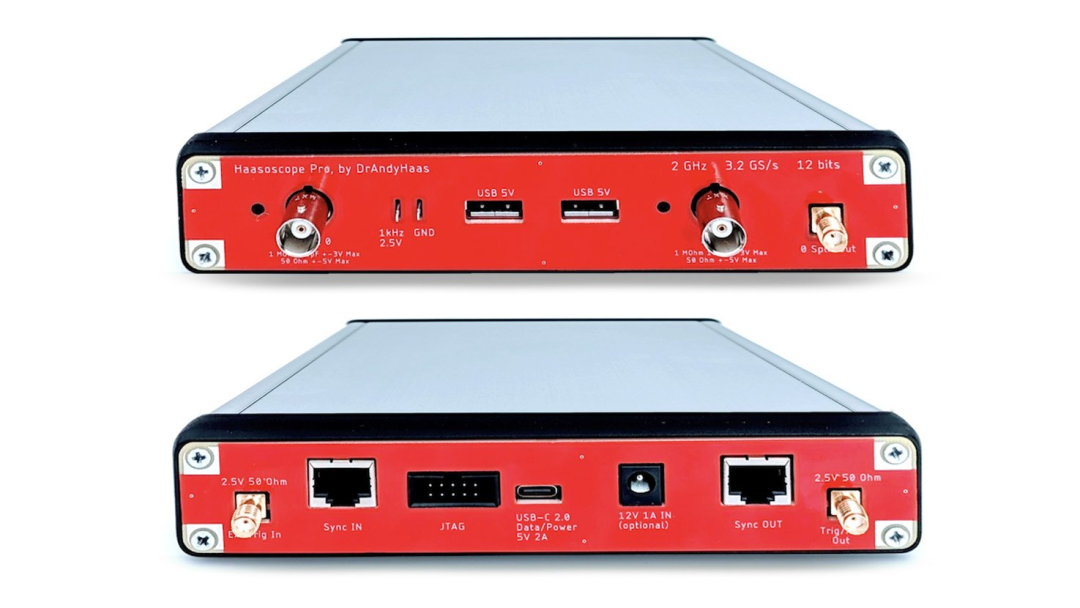

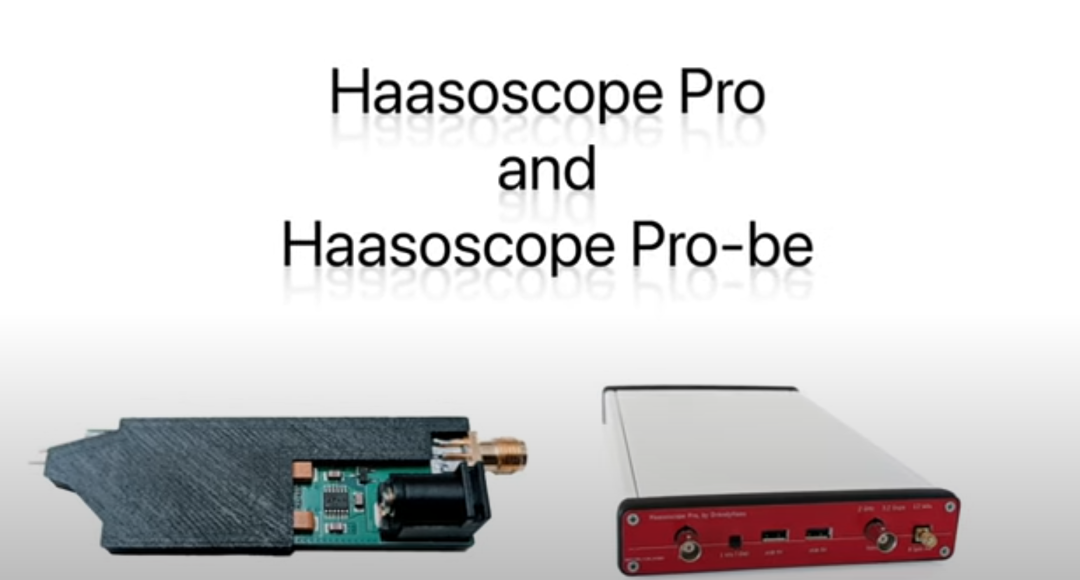

Haasoscope Pro是原版Haasoscope的全新设计，Haasoscope 是 2018 年 Crowd Supply 发起的一项成功活动，推出了全球首款开放型 USB 示波器。全新 Pro 版本将带宽从 60 MHz 提升至令人印象深刻的2 GHz，分辨率从 8 位提升至12 位，采样率从 125 MS/s 提升至3.2 GS/s。它是首款开放型、价格实惠、高带宽、实时采样的 USB 示波器。

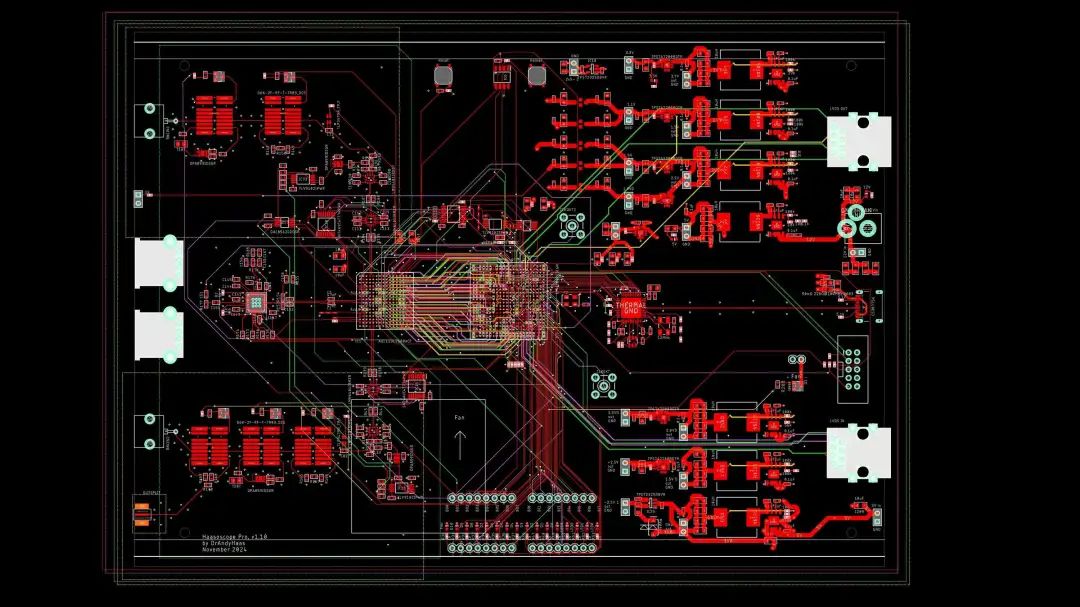

到目前为止，带宽为 1 GHz 或更高的示波器主要面向专业市场，这些市场对价格不太在意，通常售价数万美元。Haasoscope Pro 的设计旨在降低成本，同时保持超快的性能。经过广泛的研发和测试，该设计采用标准 PCB 材料（阻抗控制，但没有盲孔或埋孔）、现成的组件以及自动化 SMT/BGA 组装工艺，确保价格实惠且不影响质量。

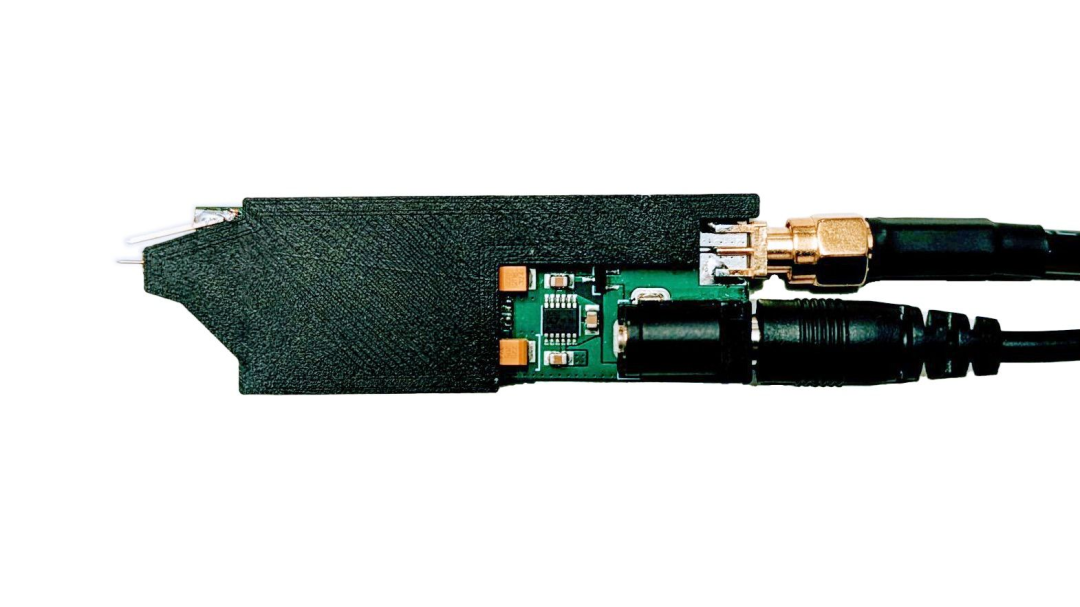

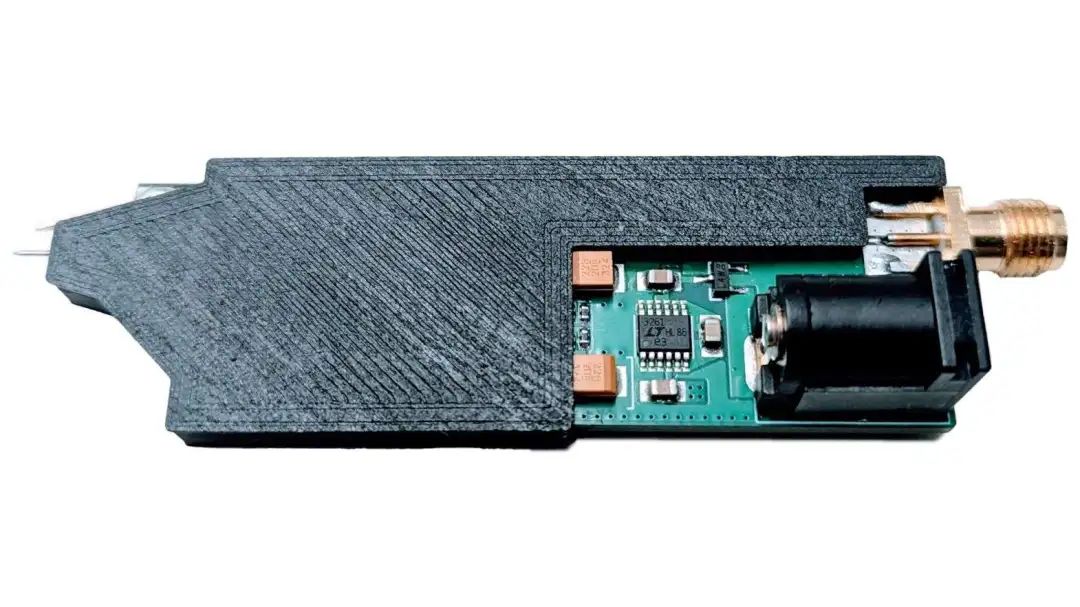

Haasoscope Pro 可与标准 x10 无源示波器探头配合使用，但这些探头的带宽通常限制在 500 MHz 以下。更高的带宽通常需要有源探头，价格通常高达数千美元。

开启高速世界

示波器是设计、测试、维修和学习电子产品的必备工具。Haasoscope Pro 拥有2 GHz 带宽，让业余爱好者、设计师、技术人员、研究人员和学生能够以前所未有的方式探索高速电子和高频信号的世界。对于任何电子爱好者来说，拥有一台如此强大的示波器都是梦想成真。

如今，能够产生快速信号的电子元件非常常见，而且价格低廉。微处理器、低端 FPGA 甚至数字逻辑芯片的输出上升时间通常为 500 ps 或更短。USB 2.0、DDR3 RAM、HDMI、以太网等标准协议都使用上升时间约为 250 ps 的信号。到目前为止，这些设备的用户如果没有价值 2 万美元的测试设备，想要准确地看到这些信号简直是奢望。

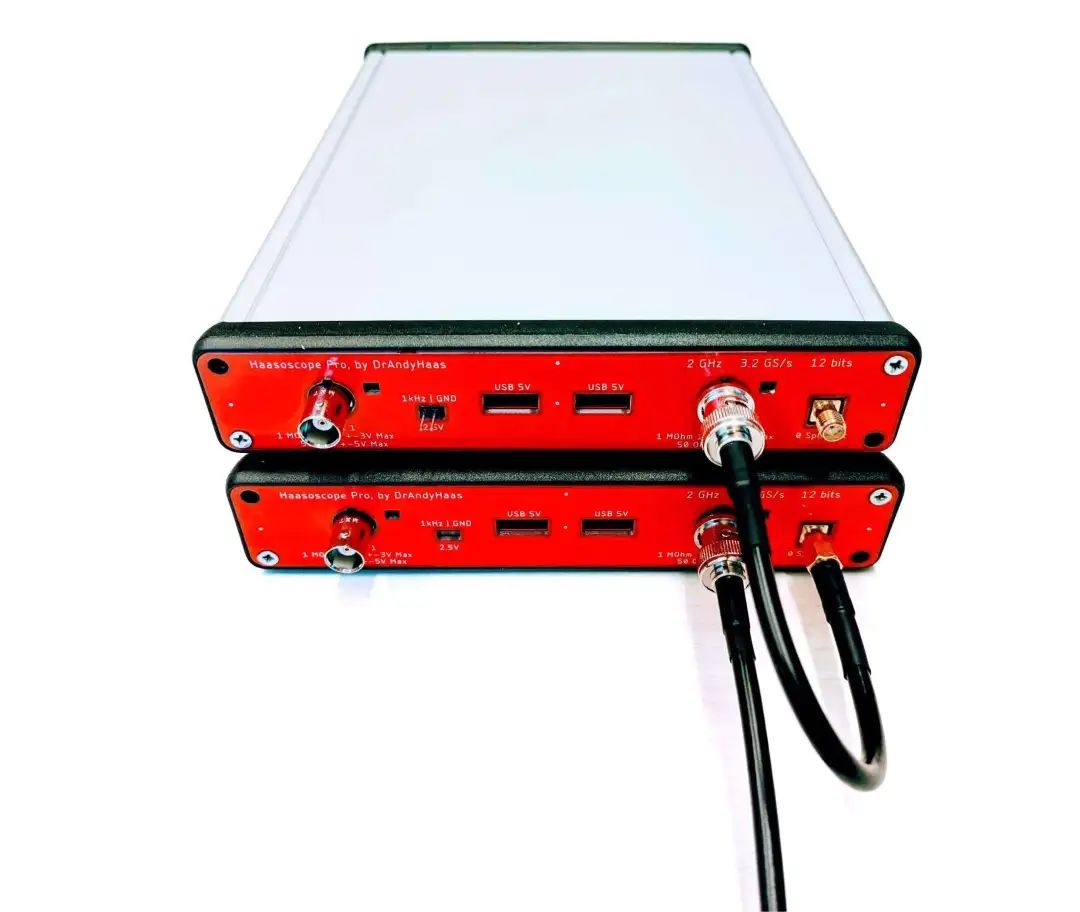

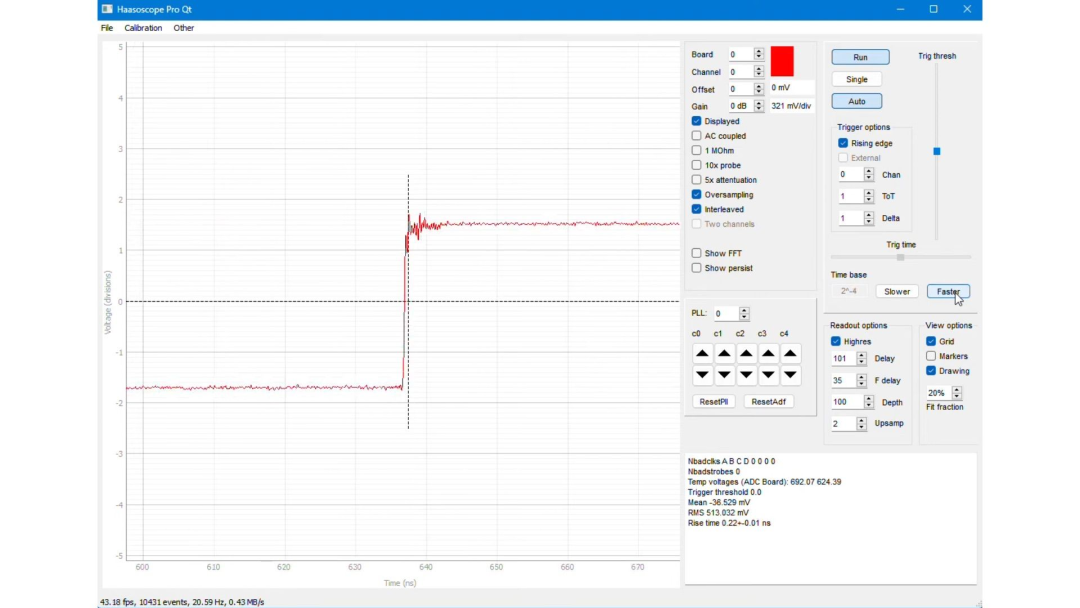

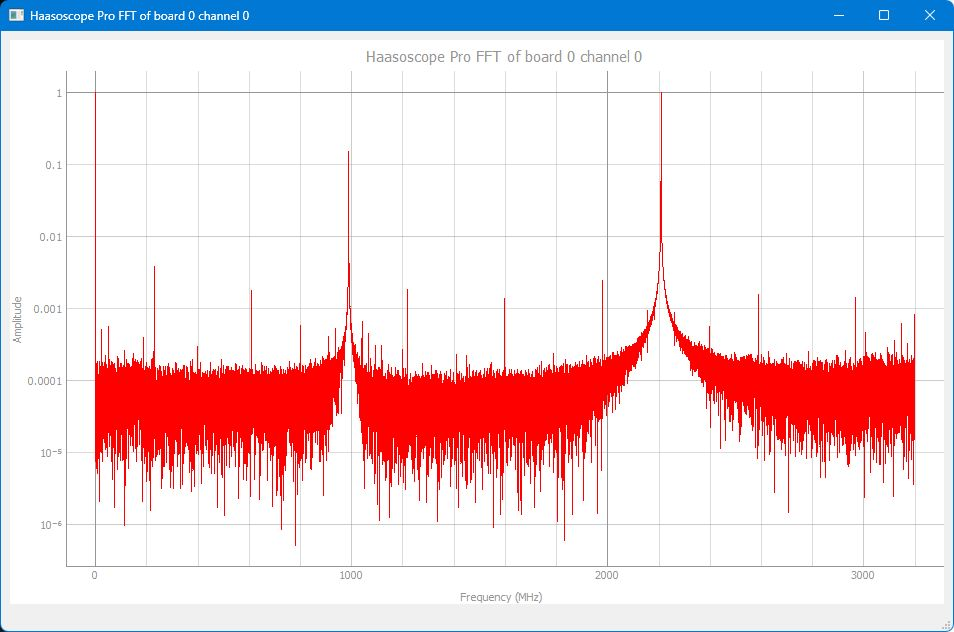

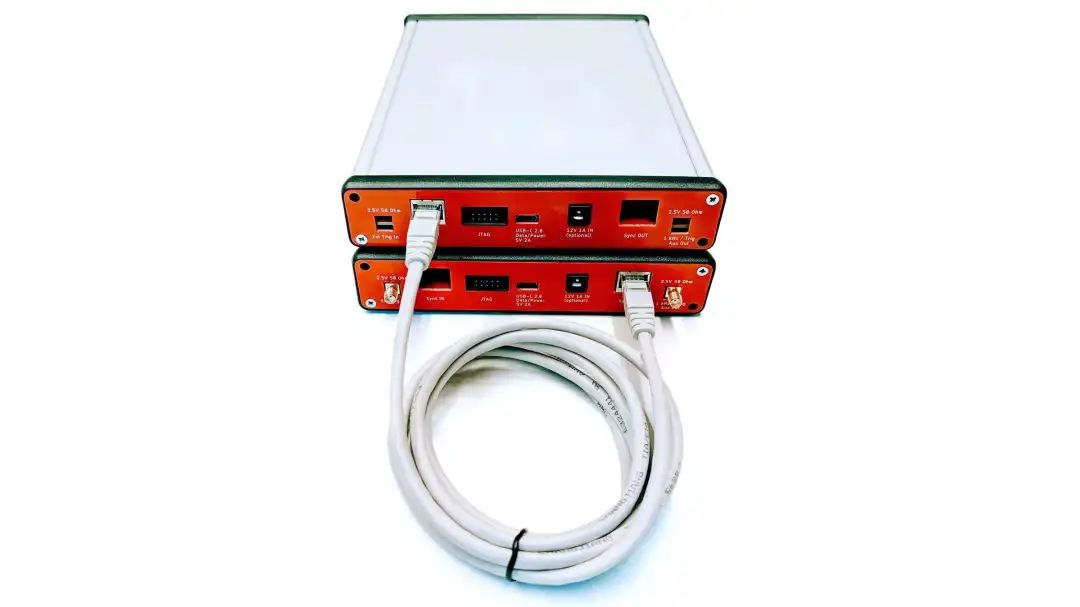

典型的 350 MHz 带宽高端示波器只能测量上升时间超过 1000 ps 的信号。相比之下，Haasoscope Pro 的上升时间低至 340 ps（使用过采样，两台 Haasoscope Pro 的上升时间仅为 220 ps）。它允许验证信号完整性，测量线对之间的长度匹配，并直接观察高达 2 GHz（或衰减后约 3 GHz）的射频信号。这使得 UHF、433 MHz、915 MHz 甚至 L 波段都可进行直接测量。
