VLAN间路由技术

一、VLAN的缺点

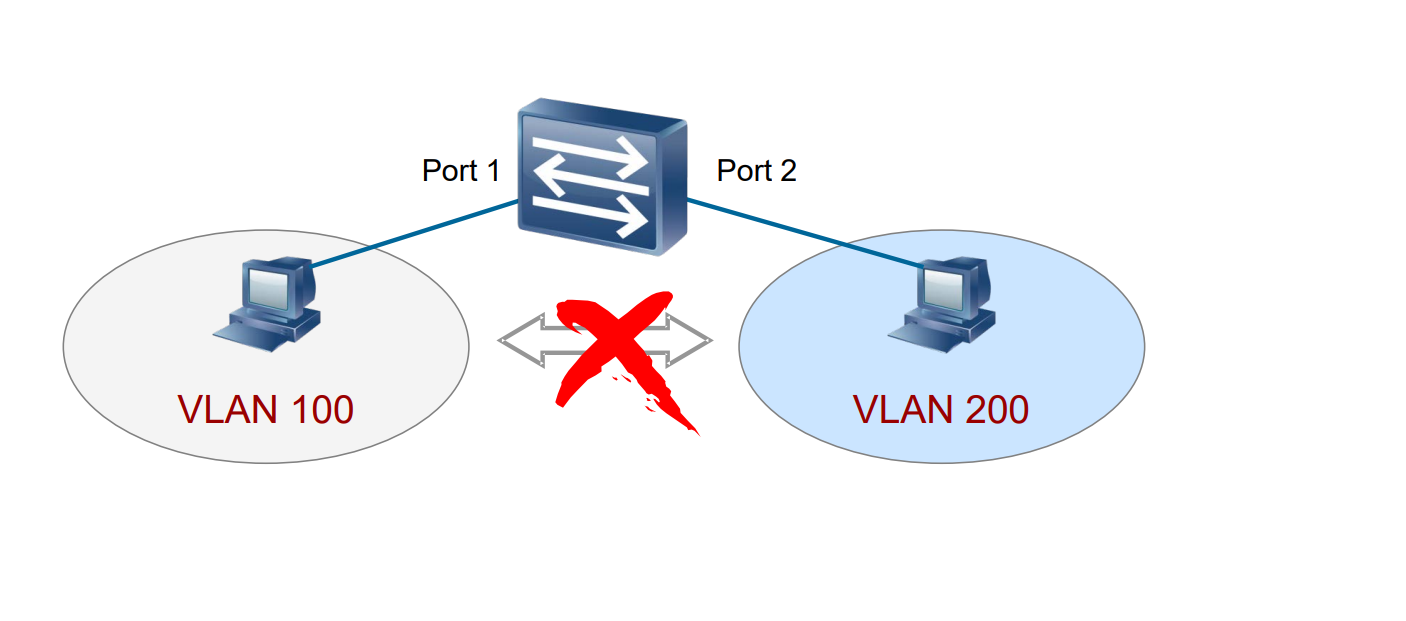

VLAN隔离了二层广播域,也就严格地隔离了各个VLAN之间的任何流量,分属于不同VLAN的用户不能互相通信。二、VLAN间互通原理

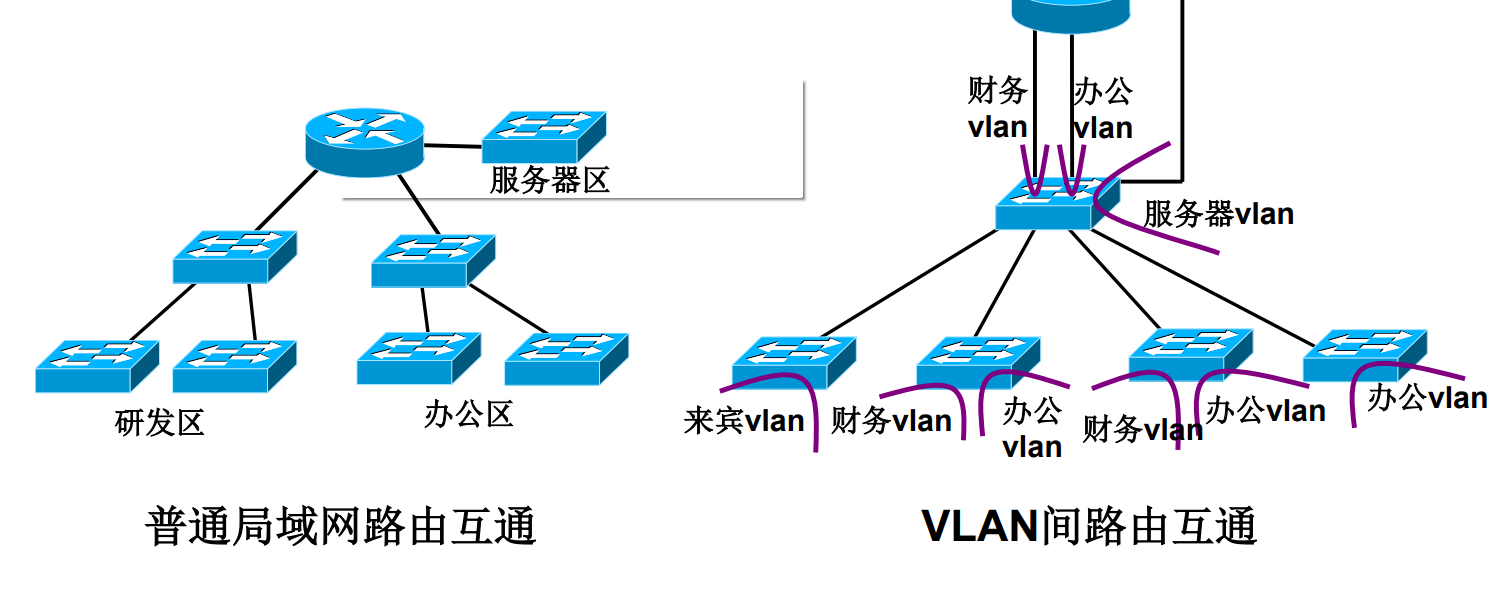

不同VLAN+不同广播域+不同IP网段+不同路由器接口=三层 路由通信,即VLAN间互通原理=VLAN间路由。

在二层交换机上配置VLAN,每一个VLAN使用一条独占的物 理连接连接到路由器的一个接口上。

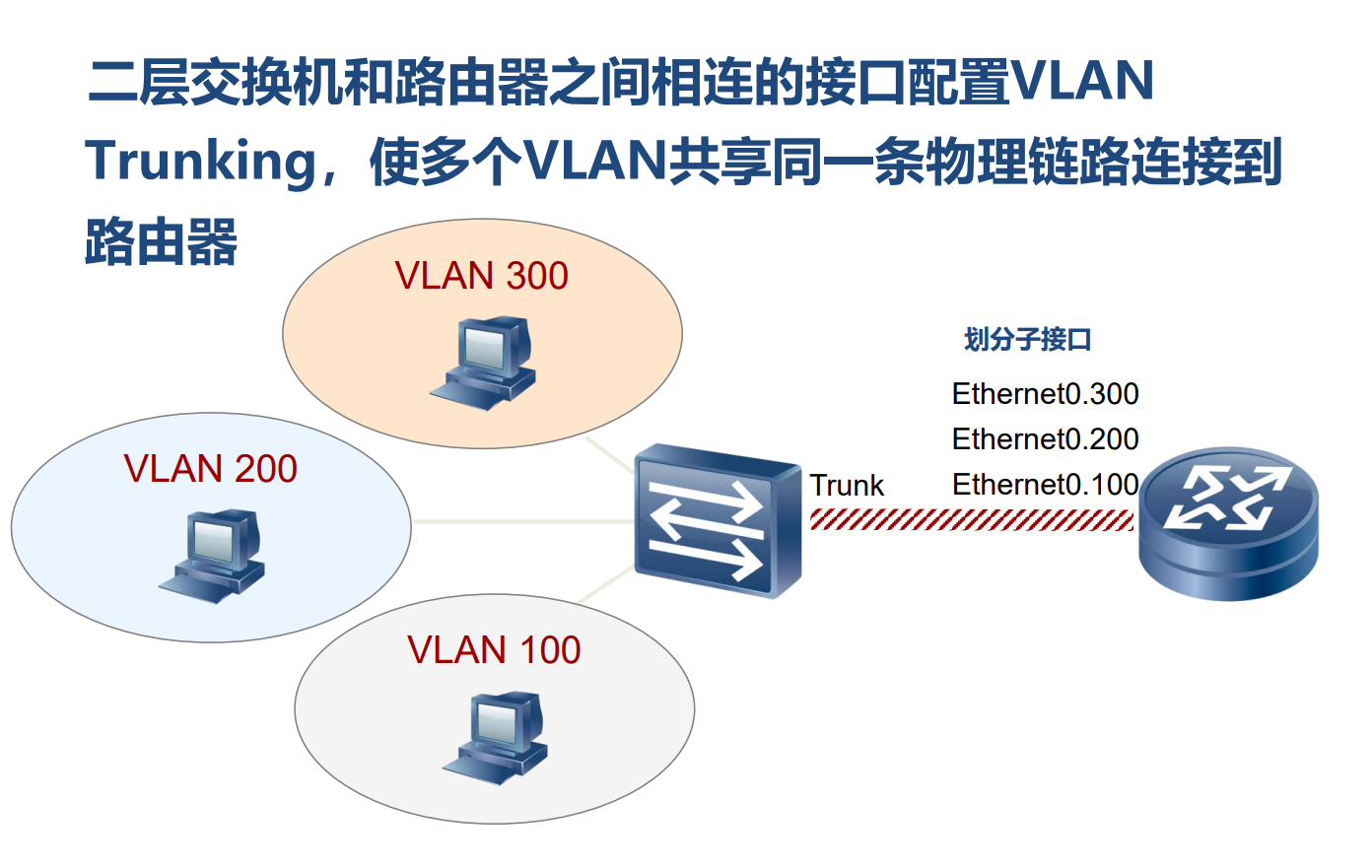

 三、使用VLAN Trunking-----单臂路由

四、 交换和路由的集成----------三层交换机路由

二层交换机和路由器在功能上的集成构成了三层交换机

三层交换机在功能上实现了VLAN的划分、VLAN内部的二层交换 和VLAN间路由的功能。

五、案例部署(思科模拟器)

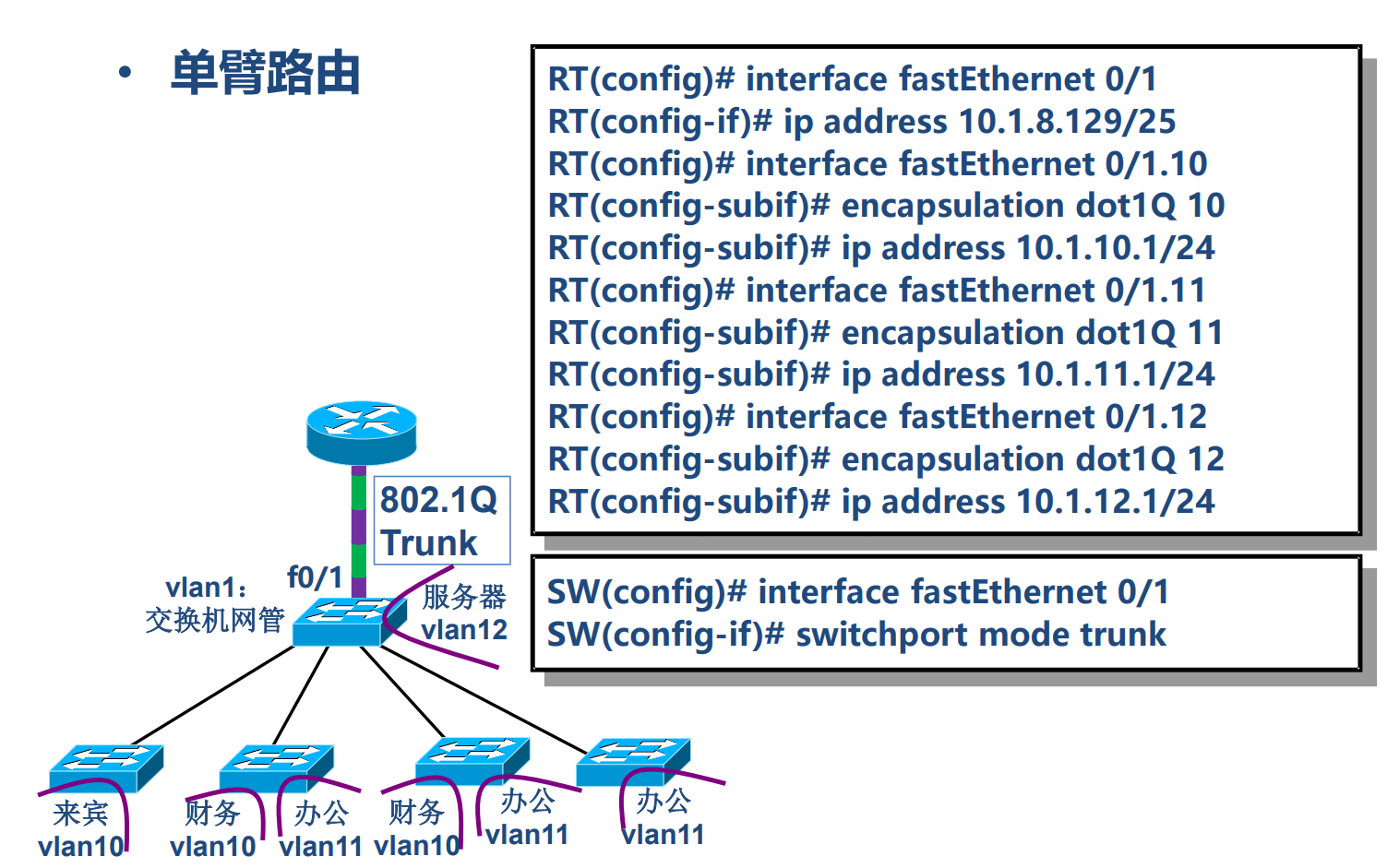

单臂路由案例

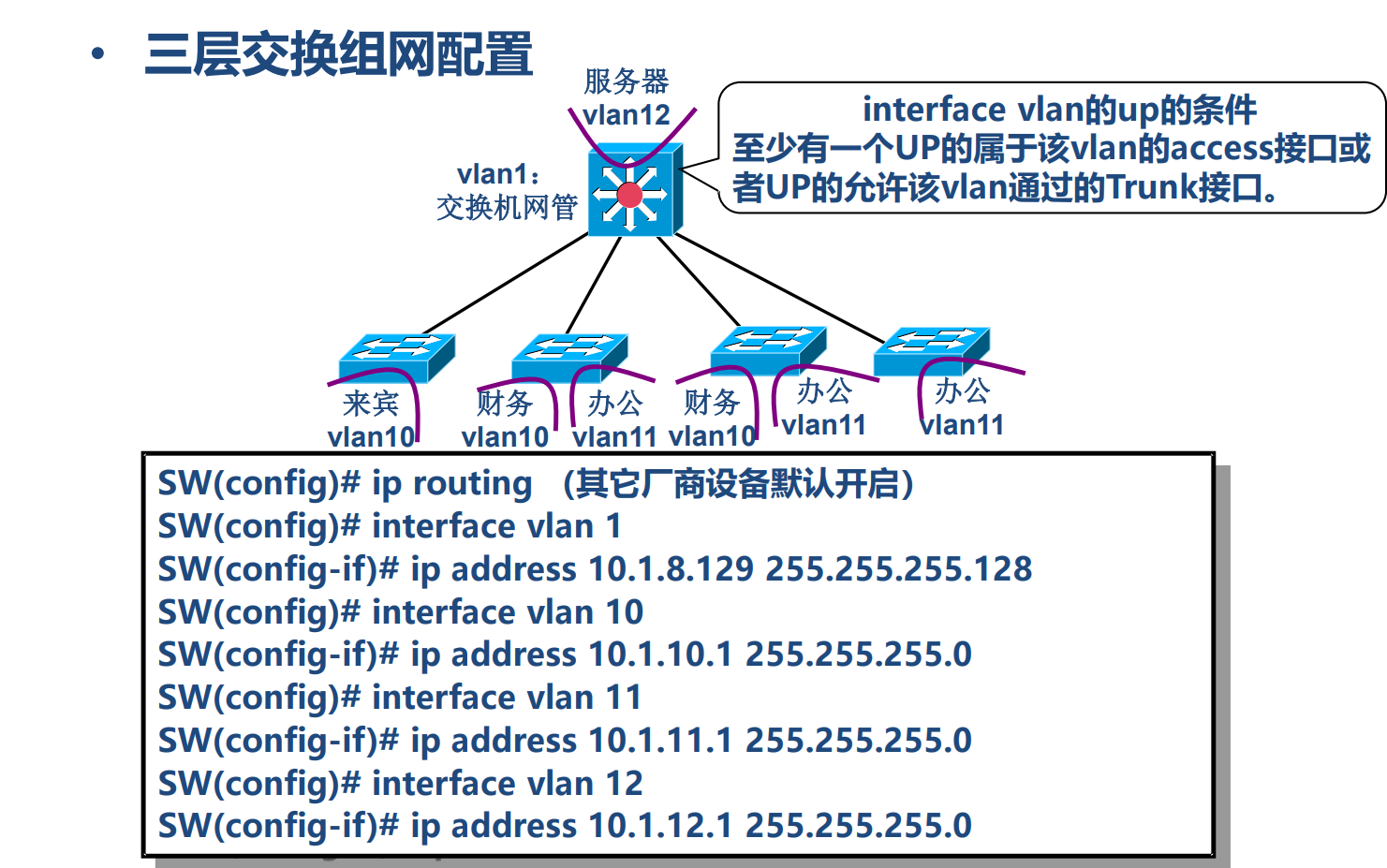

三层交换机组网案例
