SD卡数据读取

一、安装Altium Designer 18

ADB
提取码：1108
百度网盘速度你懂的，劝你自己找，我只是给个形式。
后续：操作简单，截图太多，难得写了，给个博客
点我

二、绘制电路原理图

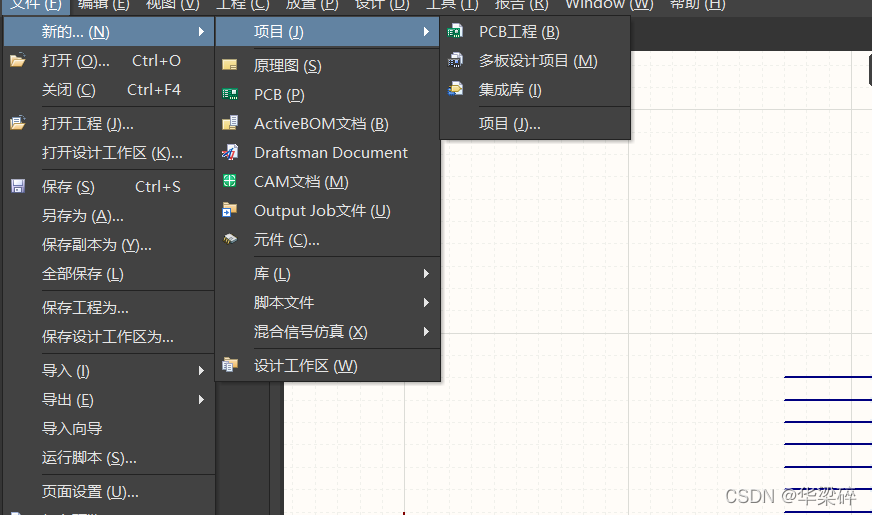

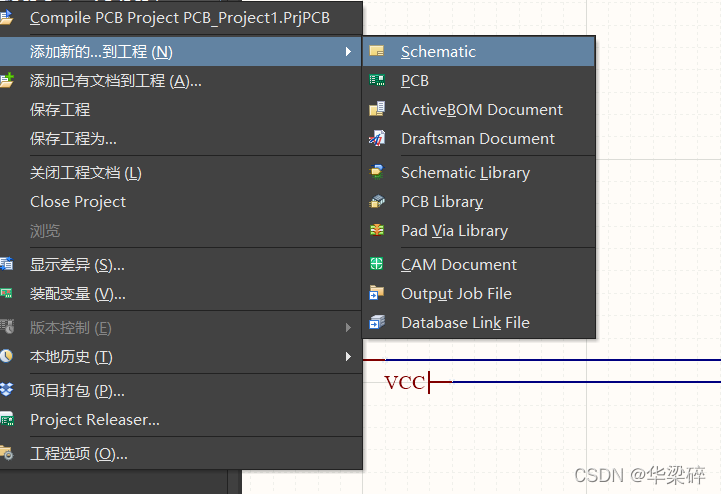

1.建立工程

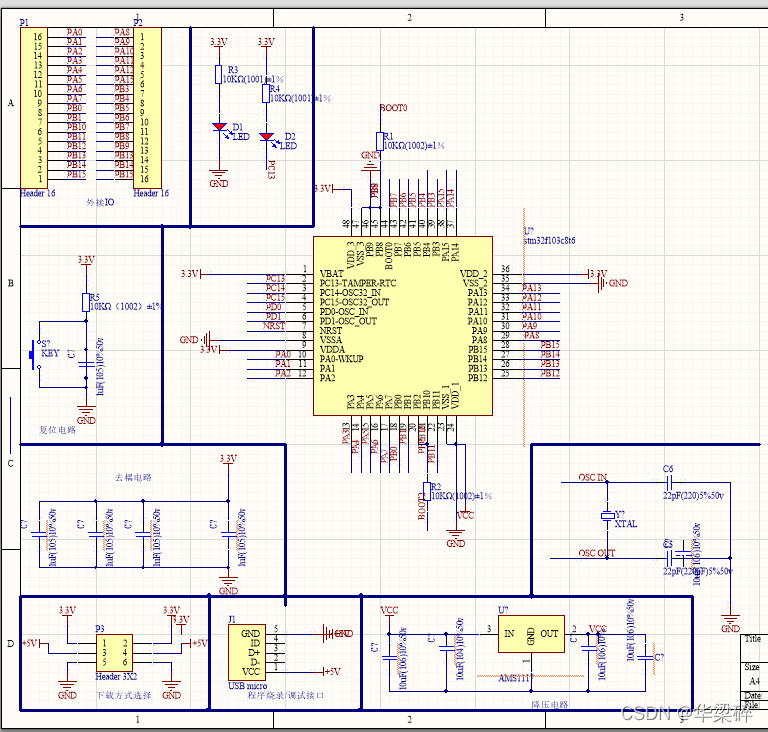

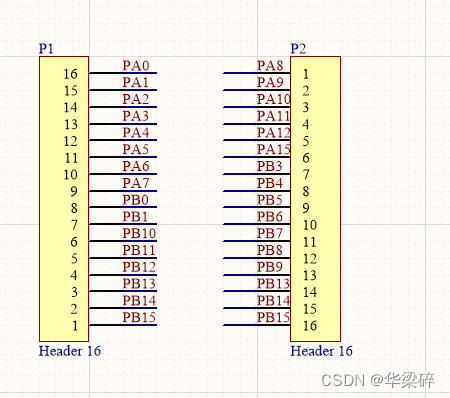

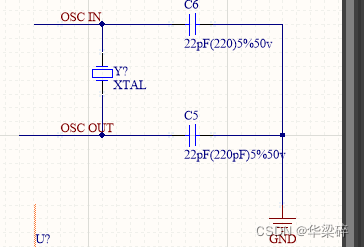

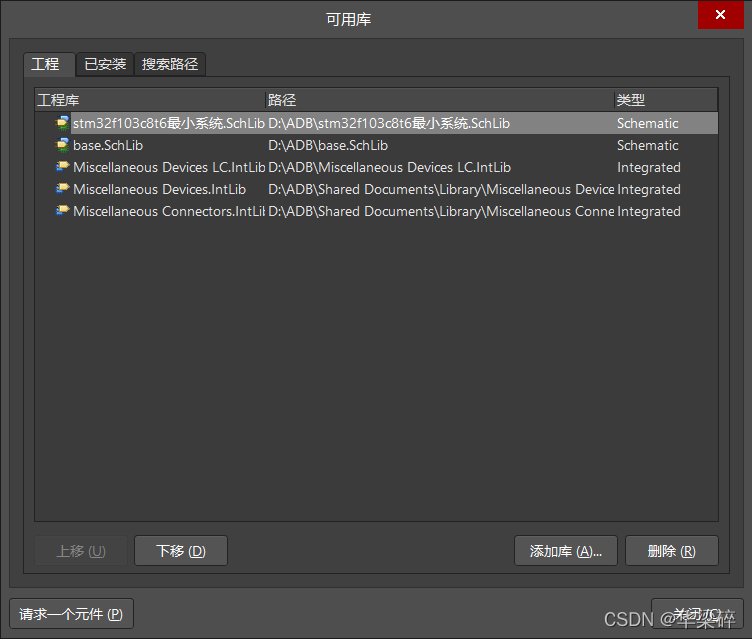

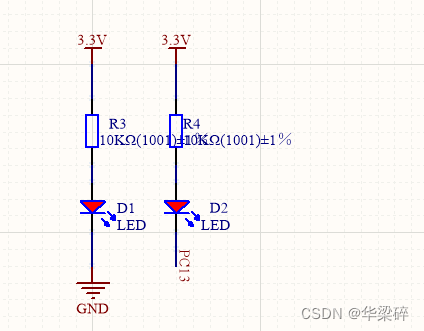

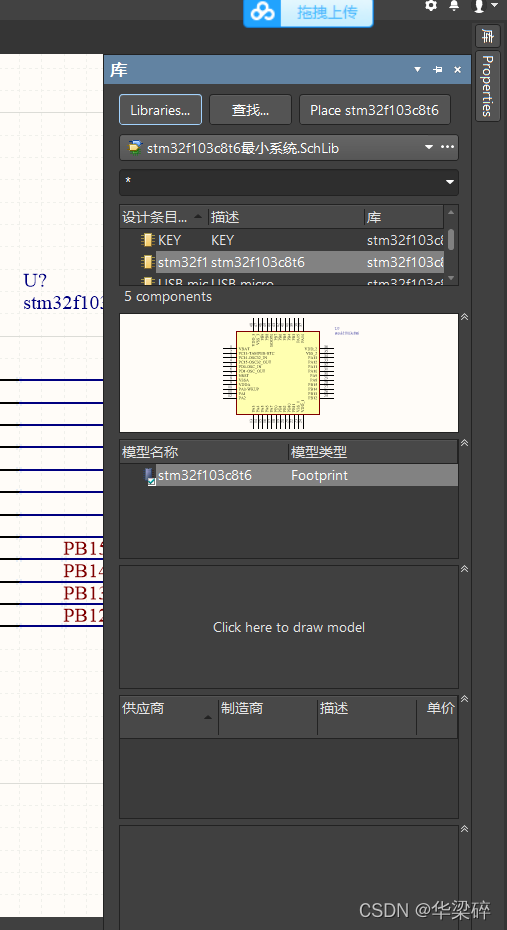

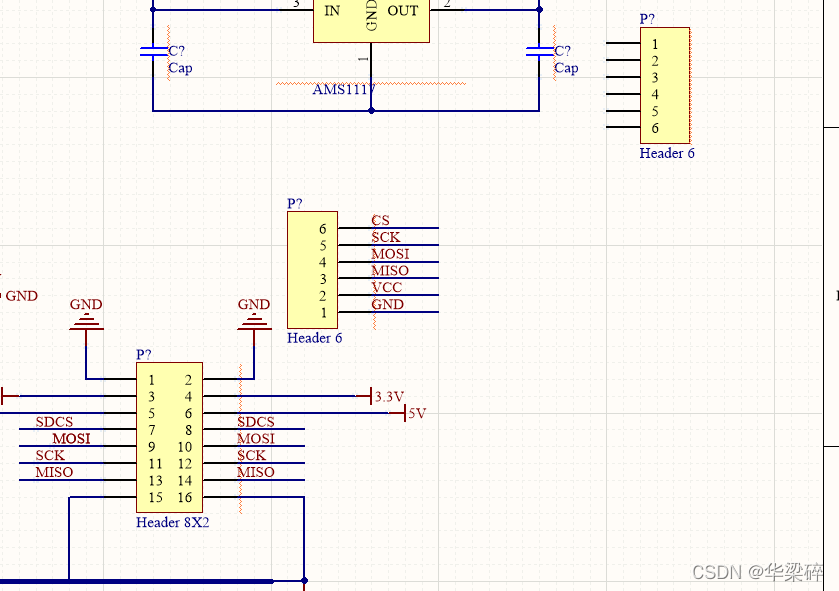

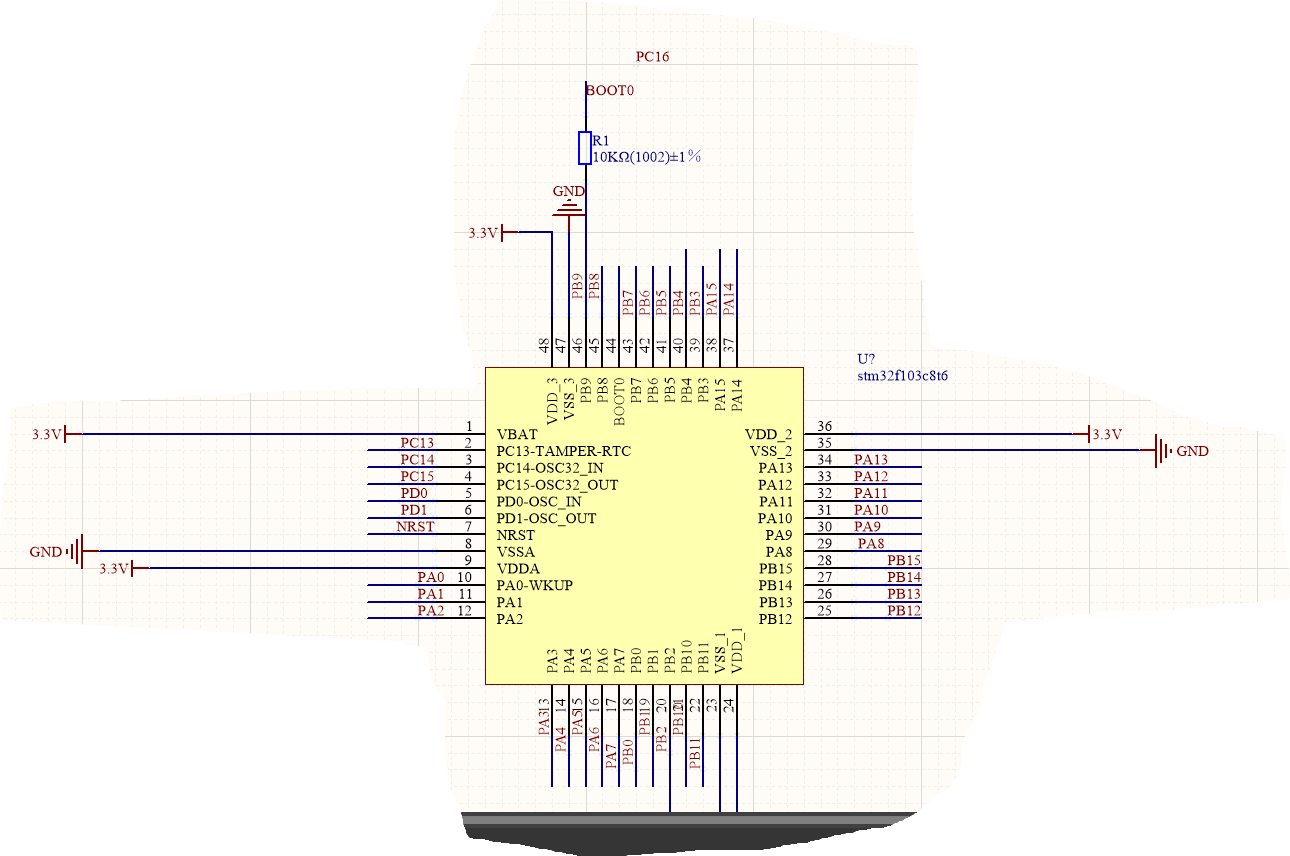

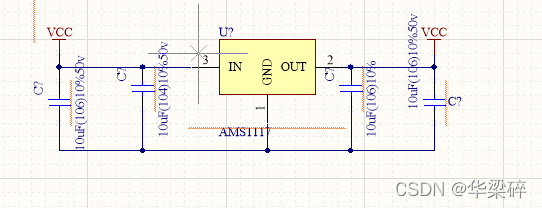

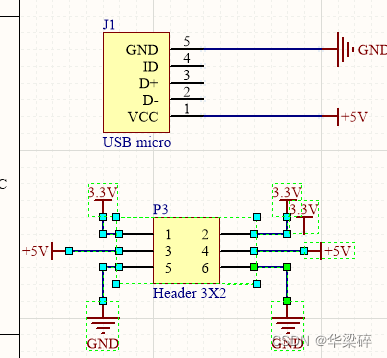

2.绘制原理图

基本操作

这个软件的基本操作极其反人类（不出意外它绝对不会在我的电脑待超过寒假）
CTRL+鼠标滑轮：放大缩小界面
右键：滑动界面
左键：选中

这里要右键才能打开选项（我不理解）
如果没反应，没事它慢的很，习惯就好。（反正我很难受）
复制的时候记得不要按太久！他会无限复制(呵呵呵）

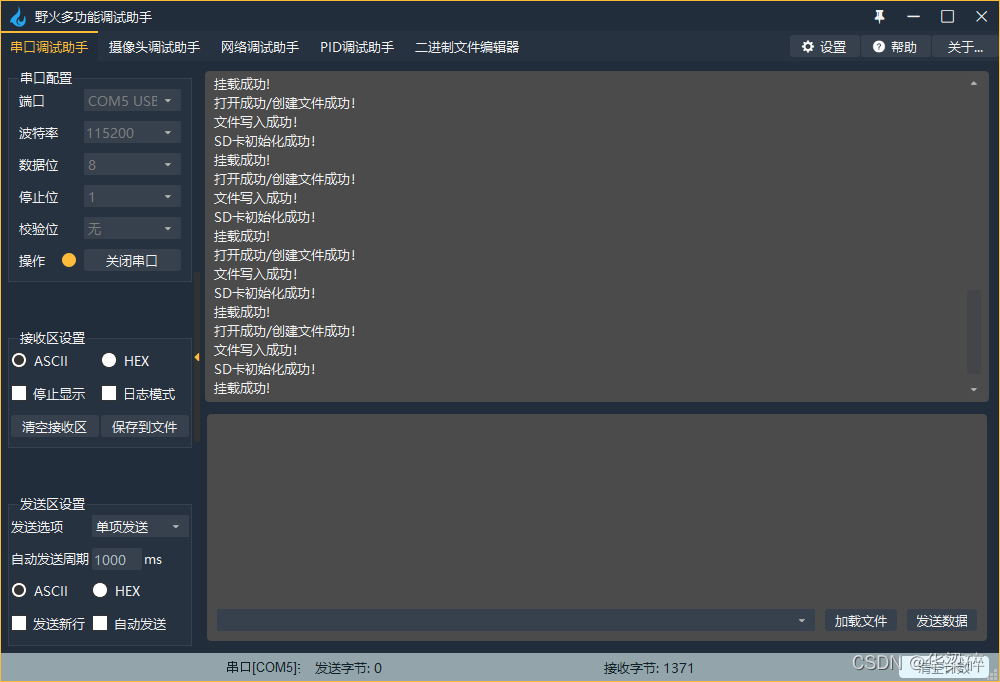

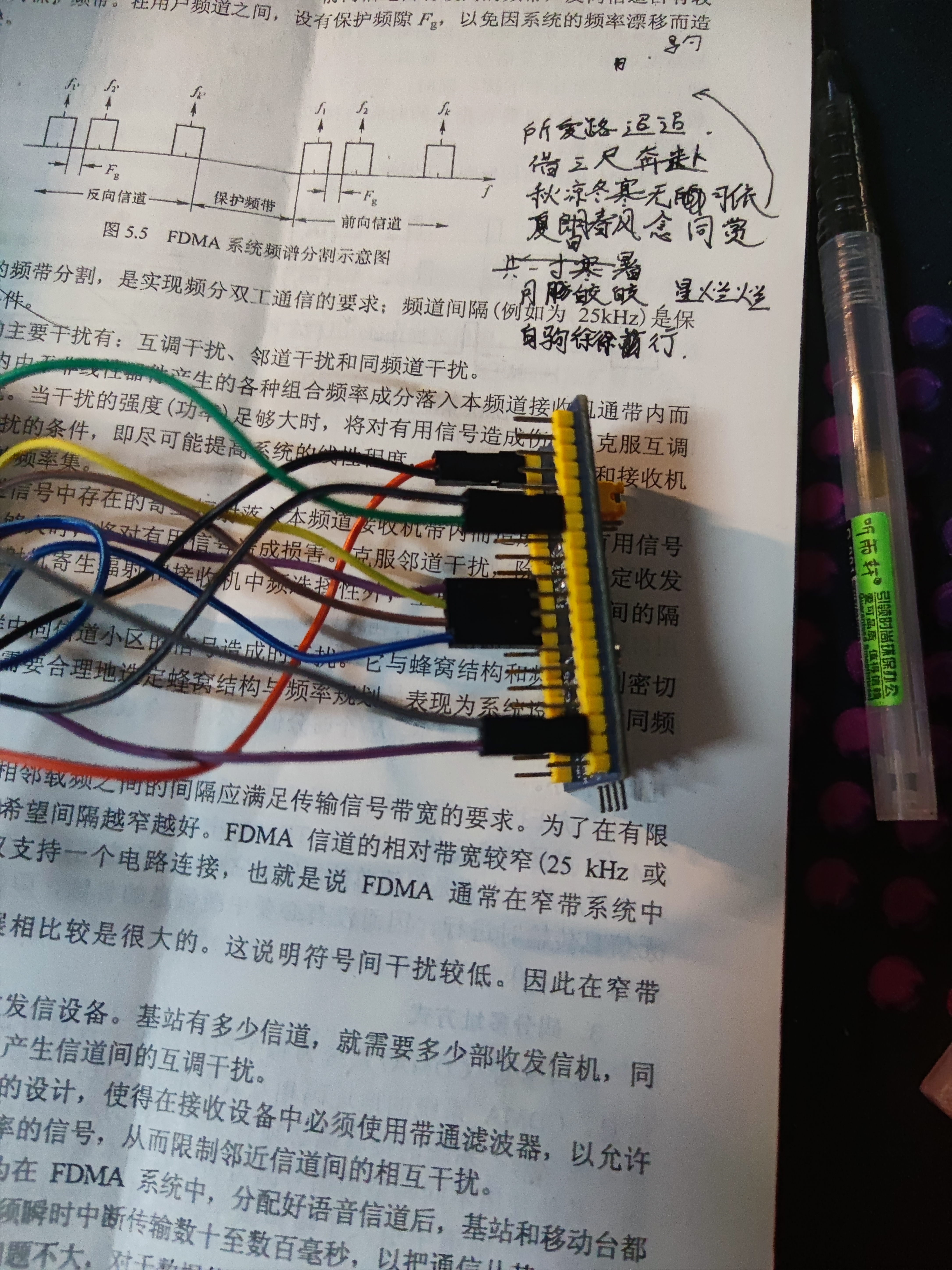

数据读取

掌握SD卡协议原理，用STM32F103完成对SD卡的数据读取（fat文件模式）。

原理

sd卡协议

SD存储卡是一种基于半导体快闪记忆器的新一代记忆设备，由于它体积小、数据传输速度快、可热插拔等优良的特性，被广泛地于便携式装置上使用，例如数码相机、平板电脑和多媒体播放器等。

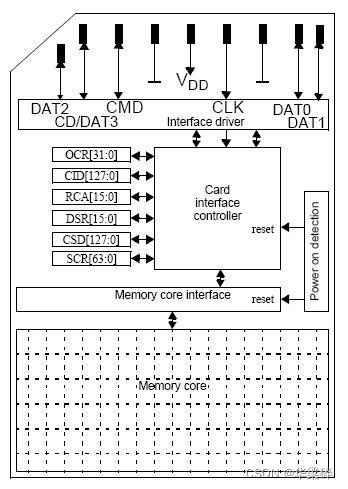

结构：



SD 卡主要引脚和功能
CLK：时钟信号，每个时钟周期传输一个命令或数据位，频率可在0～25MHz之间变化，SD卡的总线管理器可以不受任何限制的自由产生0～25MHz 的频率；
CMD：双向命令和回复线，命令是一次主机到从卡操作的开始，命令可以是从主机到单卡寻址，也可以是到所有卡；回复是对之前命令的回答，回复可以来自单卡或所有卡；
DAT0～3：数据线，数据可以从卡传向主机也可以从主机传向卡。
SD卡以命令形式来控制SD卡的读写等操作。可根据命令对多块或单块进行读写操作。在SPI模式下其命令由6个字节构成，其中高位在前。SD卡命令的格式如后表所示，其中相关参数可以查阅SD卡规范。

SD卡接口除了保留MMC卡的7针外，还在两边加多了2针，作为数据线。 [3]

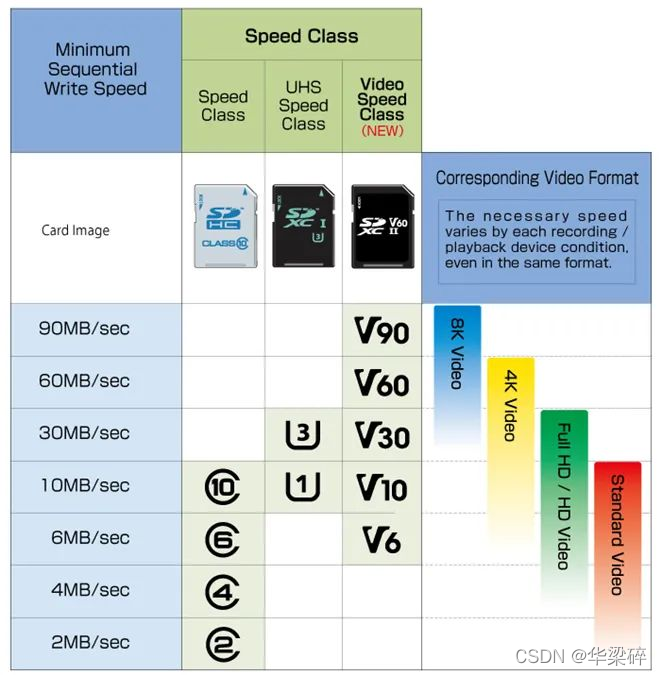

在SD卡3.0规范中，SD卡的理论最大容量可达2TB，理论最大读写速度可达104MB/s（在最新的4.10规范中，理论最大读写速度已提高到312MB/s）。 [3]
SD卡主要分为四部分组成：外部引脚、内部寄存器、接口控制器和内部存储介质。 [3]

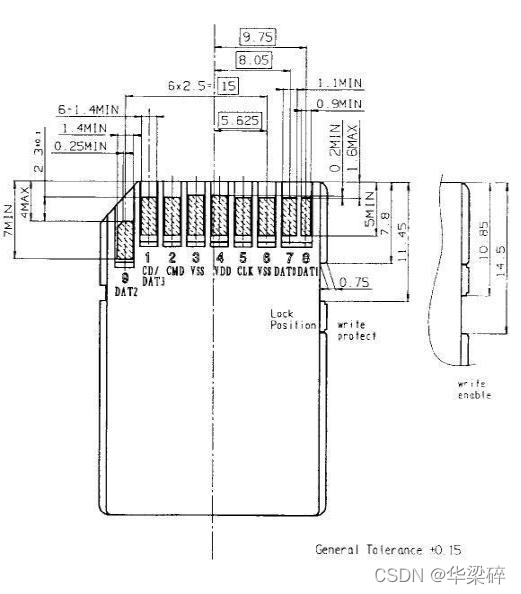

引脚
SD卡主要引脚和功能描述如下： [3]
CLK：时钟信号，控制器或者SD卡在每个时钟周期传输一个命令位或数据位，在SD总线的默认速度模式下频率可在0～25MHz之间变化，SD卡的总线管理器可以不受任何限制的自由产生0～25MHz的频率，在UHS-I速度模式下，时钟频率最高可达208M。 [3]
CMD：命令和响应复用引脚，命令是由控制器发给SD卡，可以是从控制器到单个SD卡，也可以是到SD总线上所有卡；响应是存储卡对控制器发送的命令应答，应答可以来自单卡或所有卡。 [3]
DAT0～3：数据线，数据可以从卡传向控制器也可以从控制器传向卡。

寄存器

寄存器及功能描述如下： [3]
OCR(Operating Conditions Register)寄存器：32位的操作条件寄存器主要存储了VDD电压范围，SD卡操作电压范围为2~3.6V。 [3]
CID(Card IDentification Register)寄存器：卡识别码寄存器，长度为16个字节，存储SD卡唯一标识号，该号在卡生产厂家编程后无法修改。 [3]
CSD(Card-Specific Data Register)寄存器：卡特性数据寄存器，包含了访问该卡数据时的必要配置信息。
SCR(SD Card Configuration Register)寄存器：SD卡配置寄存器（SCR），提供了SD卡的一些特殊特性在这张卡内，长度为64位，这个寄存器内容由制造商在生产厂内设置。 [3]
RCA(Relative Card Address)寄存器：卡相对地址寄存器是一个16位可写的地址寄存器，控制器可通过地址选择对应地址的SD卡。 [3]
DSR(Driver Stage Register)寄存器：驱动级寄存器，属于可选寄存器，用于配置卡的驱

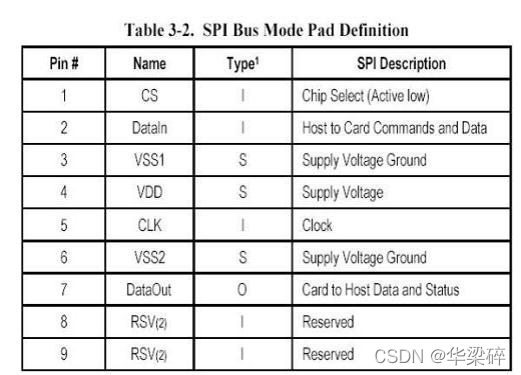

SD卡初始化(SPI模式)

SPI操作模式下：在SD卡收到复位命令时，CS为有效电平（低电平），则SPI模式被启用，在发送CMD之前要先发送74个时钟&#
