闪测仪案例丨仅需三步 秒测上百个针脚尺寸

一提起芯片,很多人第一时间就想到了其底部排列有序的针脚。这些细小的金属触点,承载着连接芯片与主板的重任。随着技术的迭代,针脚数量更是呈现逐代增加,尺寸逐渐微型化的趋势。

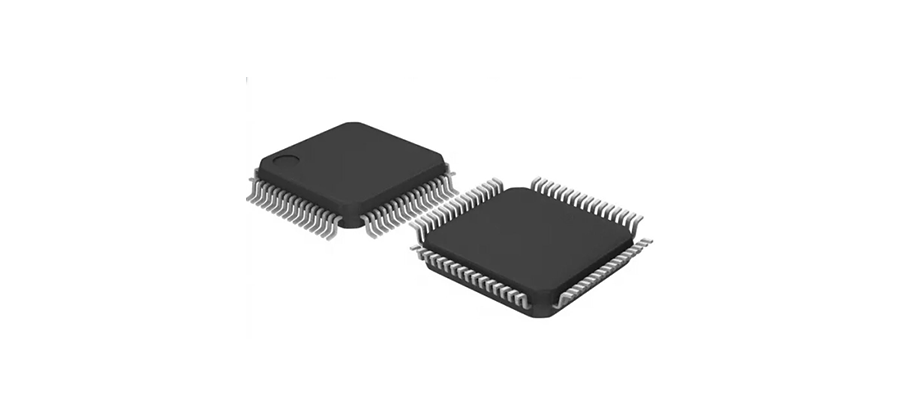

例如四边扁平封装(QFP)的针脚就具有以下特点:


▪ 形状:引脚从封装的四个侧面引出,呈“海鸥翼”(L)型。

▪ 间距:通常为0.4mm至1.0mm之间。

▪ 数量:引脚数量较多,引脚数量可以从几十个到几百个不等。

▪ 尺寸:引脚宽度通常为0.13-0.50mm。

01 如何高效精准检测?

针脚细且密集,其尺寸无法通过人工检测发现。闪测仪作为一种非接触、高精度检测仪器,相比传统的人工检测,具有更高的精度和效率。

光子精密的QM系列闪测仪可以快速检测针脚的数量尺寸间距等参数,并通过图形化界面直观展示检测结果,便于操作人员判断产品是否合格。


02 操作真的如此简单?

QM系列闪测仪配备专用测量软件QMVS,操作简单,人人皆可轻松上手。前期编程仅需三步,秒测芯片全部针脚尺寸。

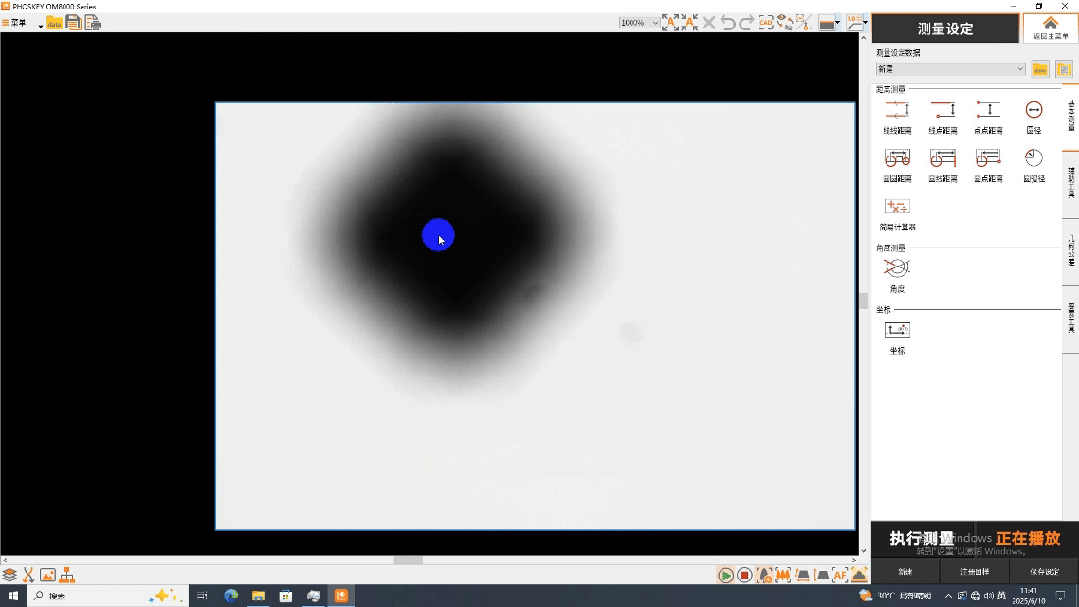

1. 放置工件,点击自动对焦

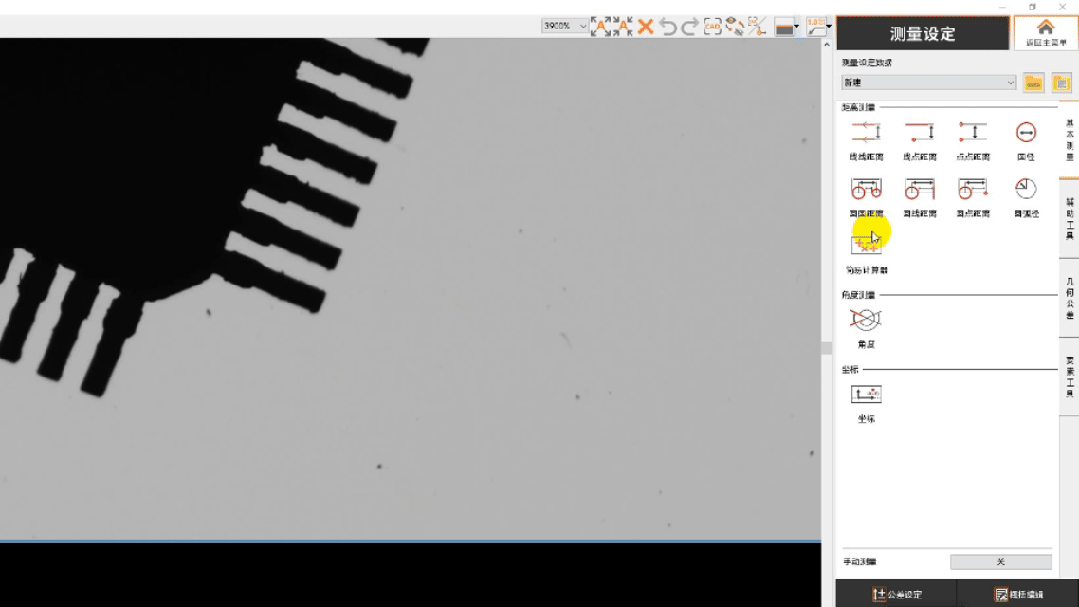

2. 对单个针脚进行检测

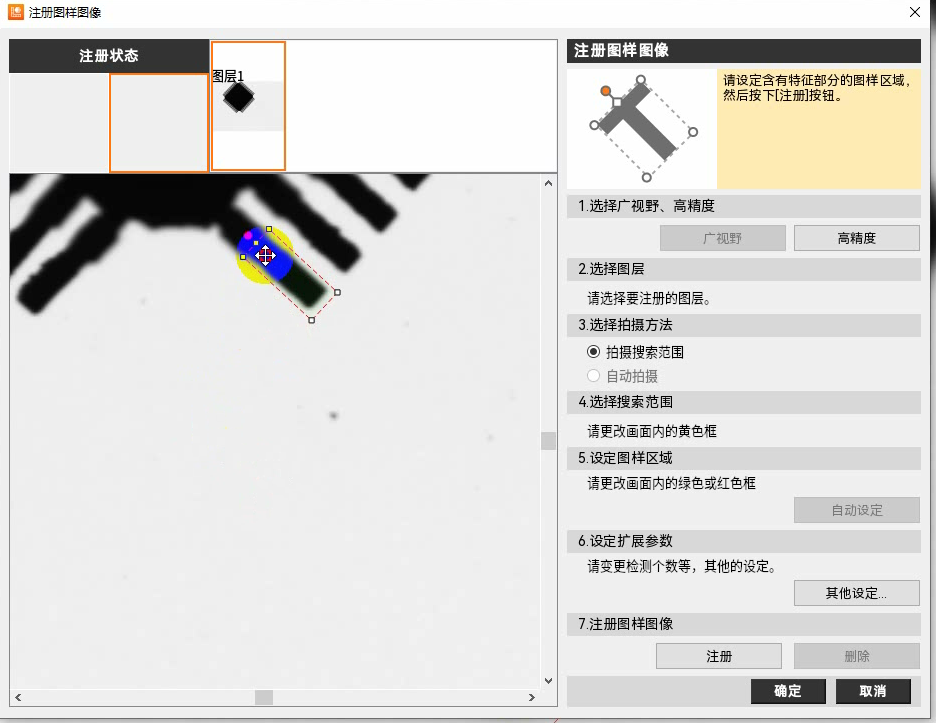

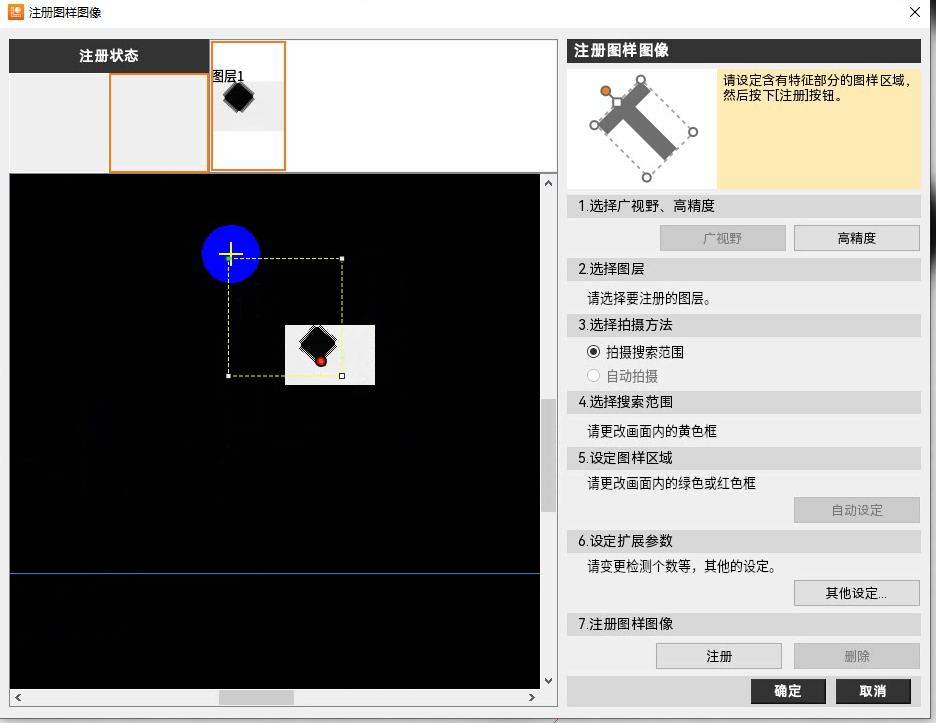

3.  注册图样,框选区域

▪ 红框(注册区域):框选第二步中检测的针脚,点击注册。


▪ 黄框(检测区域):框选需检测的范围后,确定并保存。




03 可测多少个针脚?

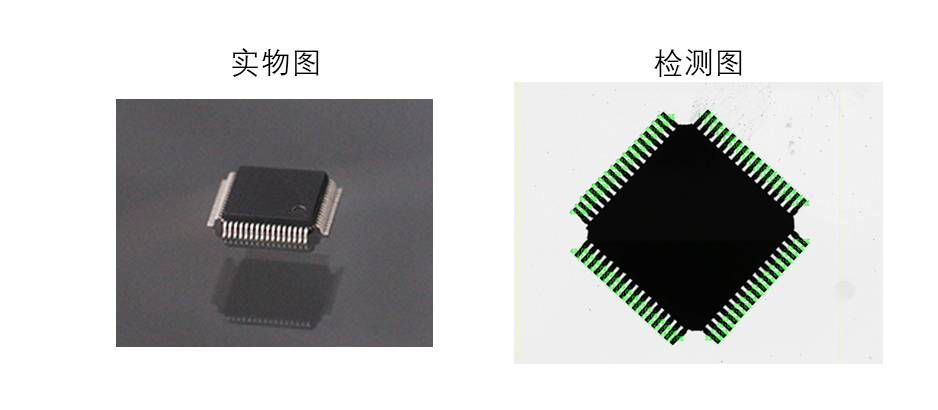

完成上面三步后,进入测量页面,点击设定好的编程,QM系列闪测仪即可一键自动完成测量、分析、判定等全过程。

单个芯片的针脚测量时间可缩短至2-3秒内,大大提高了测量效率。一次可同时测量5000个尺寸,且拥有±1μm的高测量精度,不仅适用于针脚尺寸检测,也适用于大批量生产线的快速全检。

1秒测量芯片针脚尺寸,简单高效的QM系列图像尺寸测量仪
