AAltium SVN Database Library 配置使用说明

1 思路说明

仿照SVN部署“服务器”和“客户端”概念

搭建SVN Database Library服务器

客户端远程连接SVN Database Library服务器

客户端使用SVN Database Library

服务器端管理SVN Database Library

当然过程中还涉及数据库以及SVN的相关操作，请直接搜寻相关技术的实现

这里只介绍基于Altium的SVN Database Library设计实现过程

2 服务器配置步骤

2.1安装mysql数据库

mysql（免费、简单），这里我安装的是《mysql-installer-community-8.0.42.0.msi》，新版本存在密码认证方式的问题，尽量不要使用，我测试了9.3版本，没有找到解决密码认证方式的办法

2.2 安装ODBC

《mysql-connector-odbc-9.3.0-winx64.msi》我这里安装的版本是9.3.0大家最好安装和mysql相同的版本例如：8.0版本的，此处是由于先安装了个9.3版本的mysql,结果出现上述的密码认证方式问题，但是ODBC是能使用的就没有再安装8.0版本的ODBC

2.3 安装数据库图形界面

mysql-workbench或者Navicat用于连接数据库，方便图形界面操作。这里使用的是《mysql-workbench-community-8.0.42-winx64.msi》和《navicat160_premium_cs_x64.exe》

2.4 创建Altium库文件

创建库文件分为原理图库、封装库两个，这里不做介绍。

主要是需要根据原理图库和封装库创建EXCEL管理文件，当然也可以直接在数据库中直接创建（数据库使用不熟练的还是老老实实创建EXCEL管理文件）

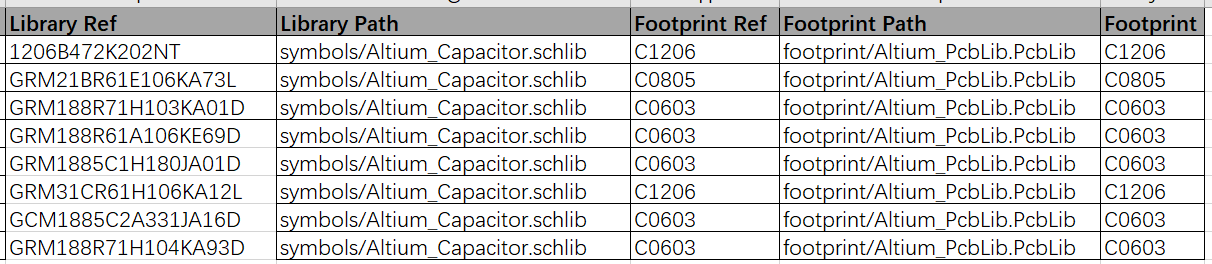

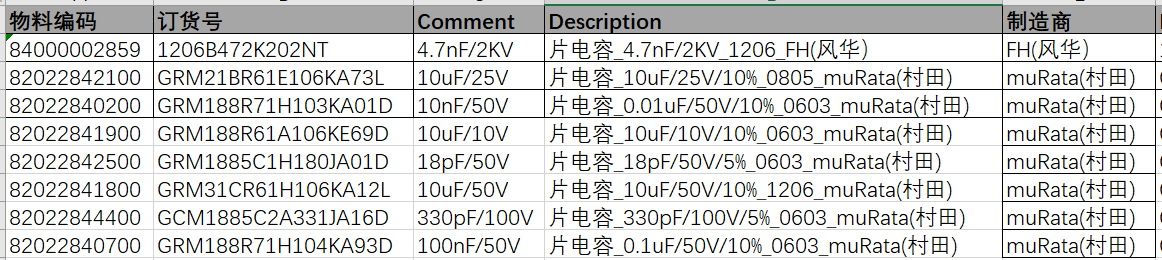

格式要求必须项：Library Ref，Library Path，Footprint Ref，Footprint Path，Footprint，这里可以根据自己需要创建符合要求的格式。解释：Library Ref是原理图库索引名称，Library Path是原理图库所在路径，Footprint Ref是封装库索引名称，Footprint Path是封装库所在路径，Footprint是封装名称，这里只列举部分物料

2.5 创建数据库

• 通过Navicat创建封装的数据库，这里直接附上已经建好的数据库，通过导入刚刚建立的封装EXCEL文件即可导入到数据库中。

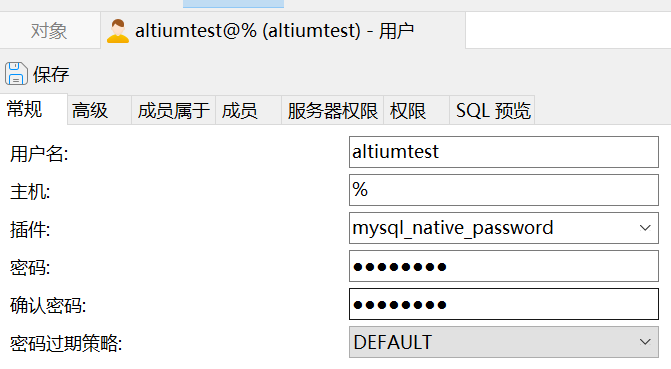

• 注意：数据库用户需要具备远程访问权限
•

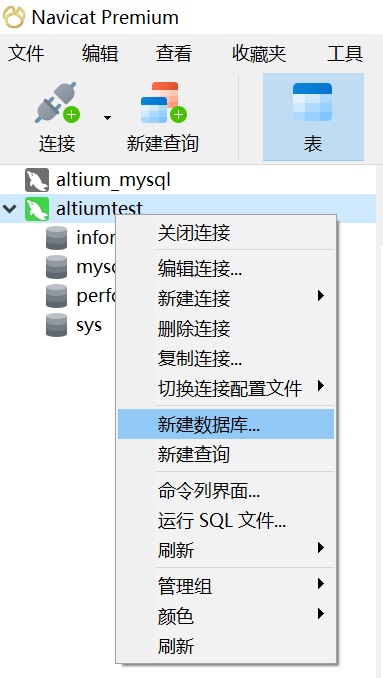

• 新建数据库：

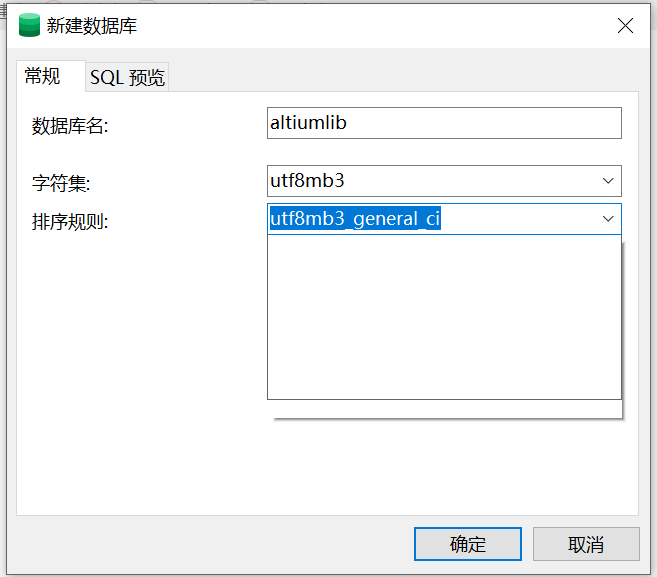

• 建立数据库名和选择编码方式

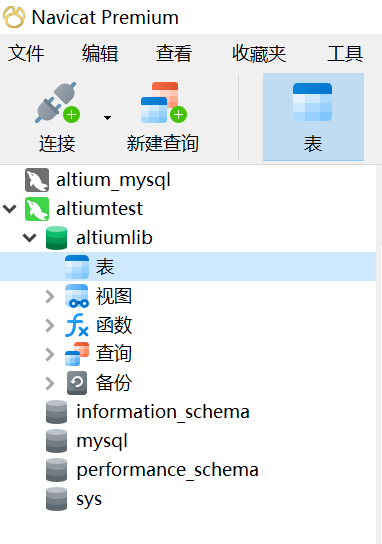

• 连接刚刚建立的数据库

2.6 导入封装库数据

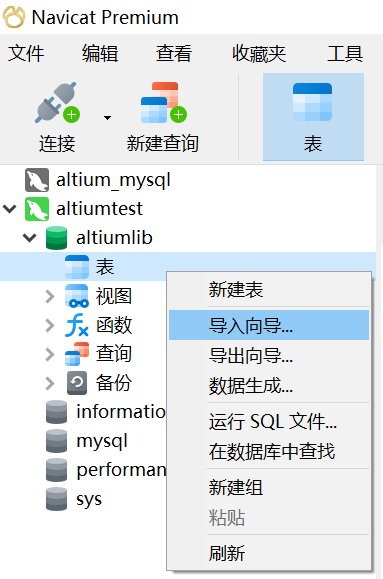

• 右键表选择导入向导

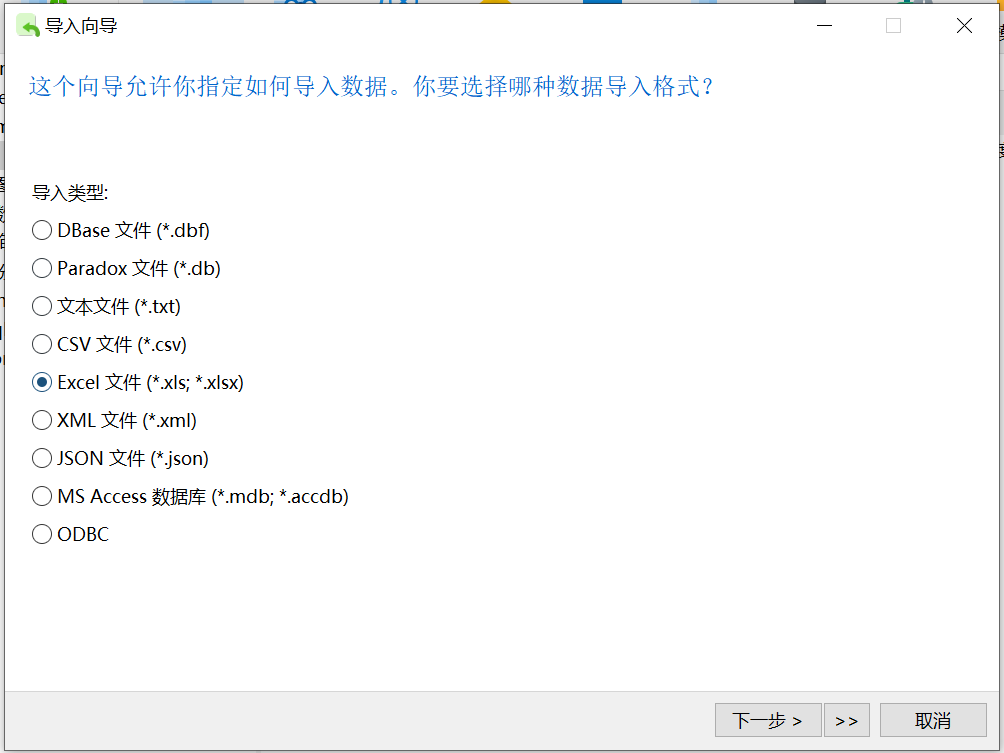

• 选择通过EXCEL文件导入

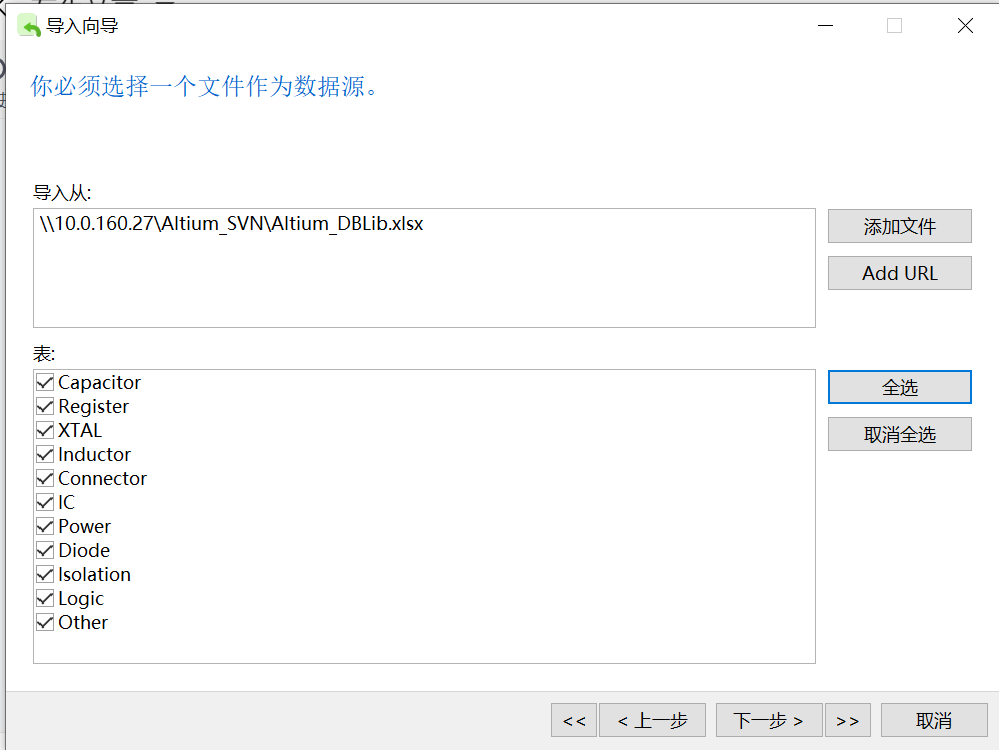

• 选择对应的EXCEL文件

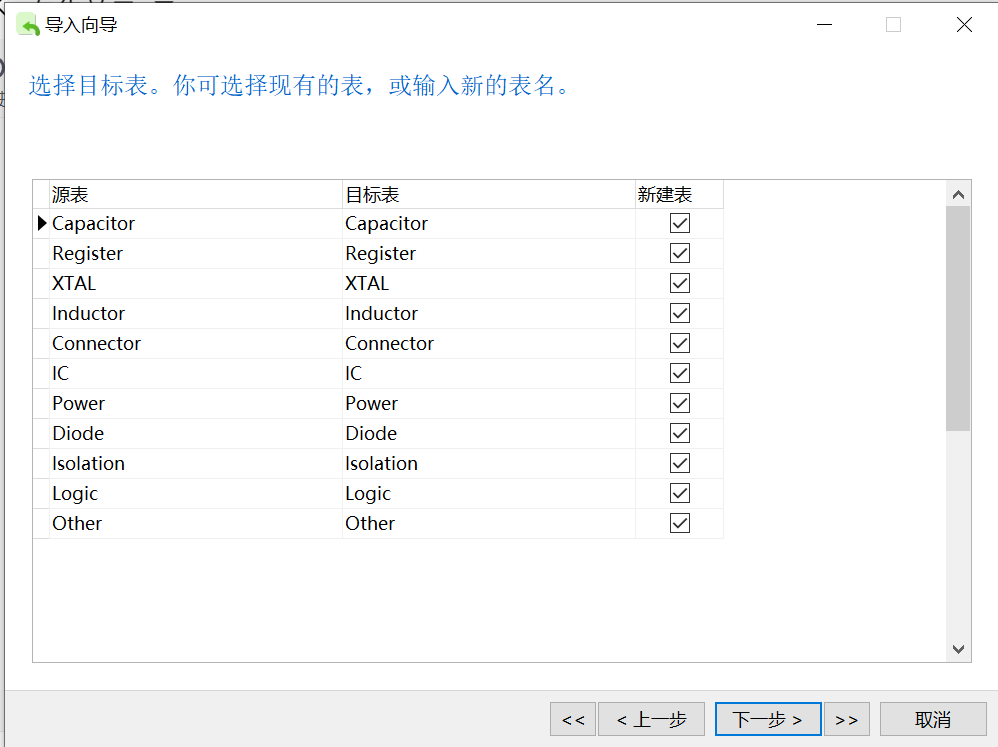

• 注意要全选所有封装库

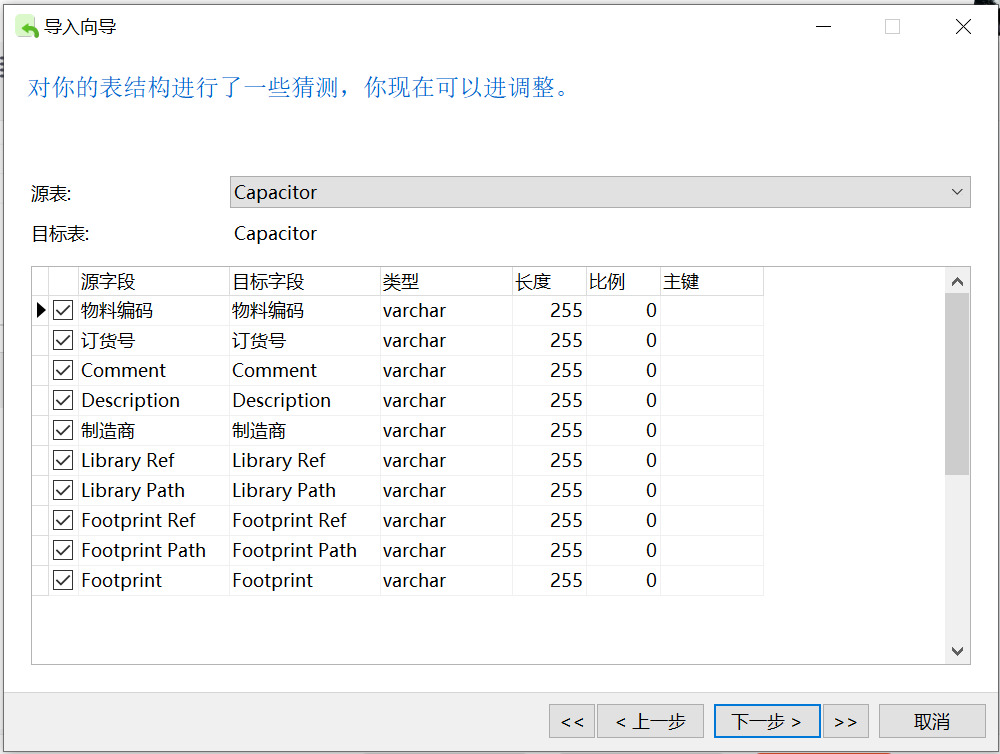

• 下一步

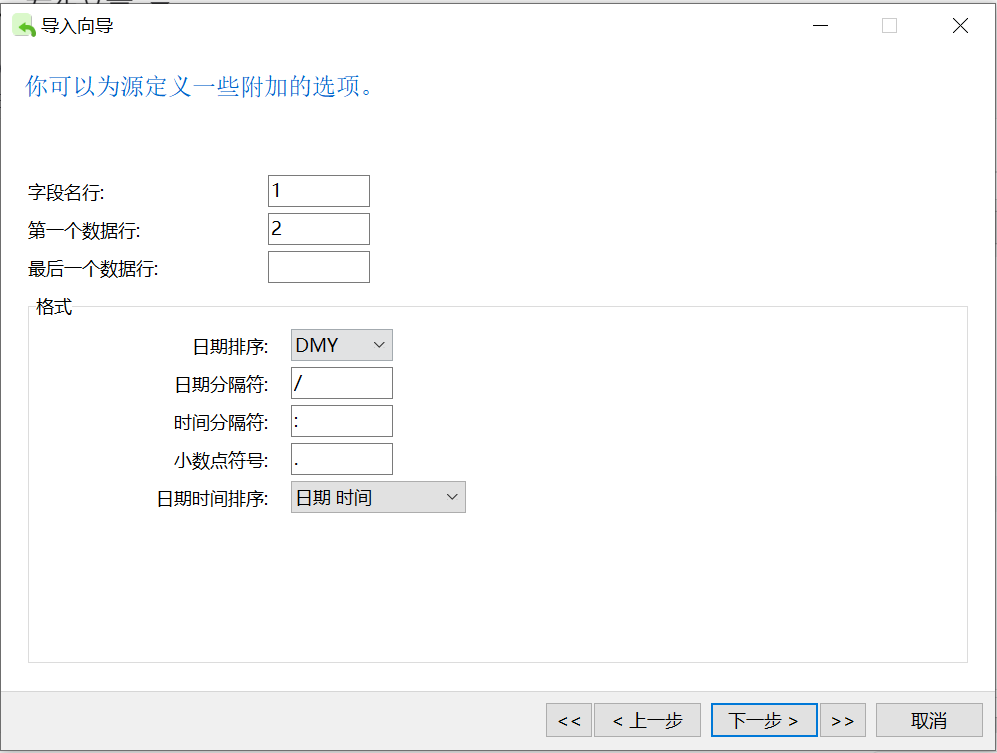

• 下一步
• 下一步
• 下一步
• 下一步

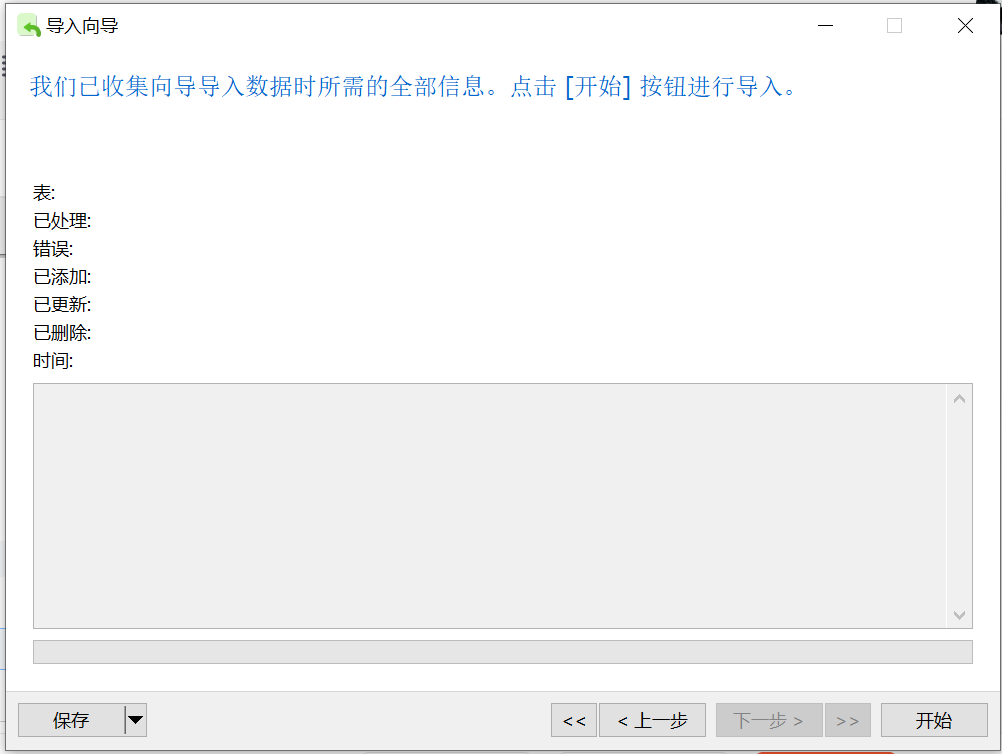

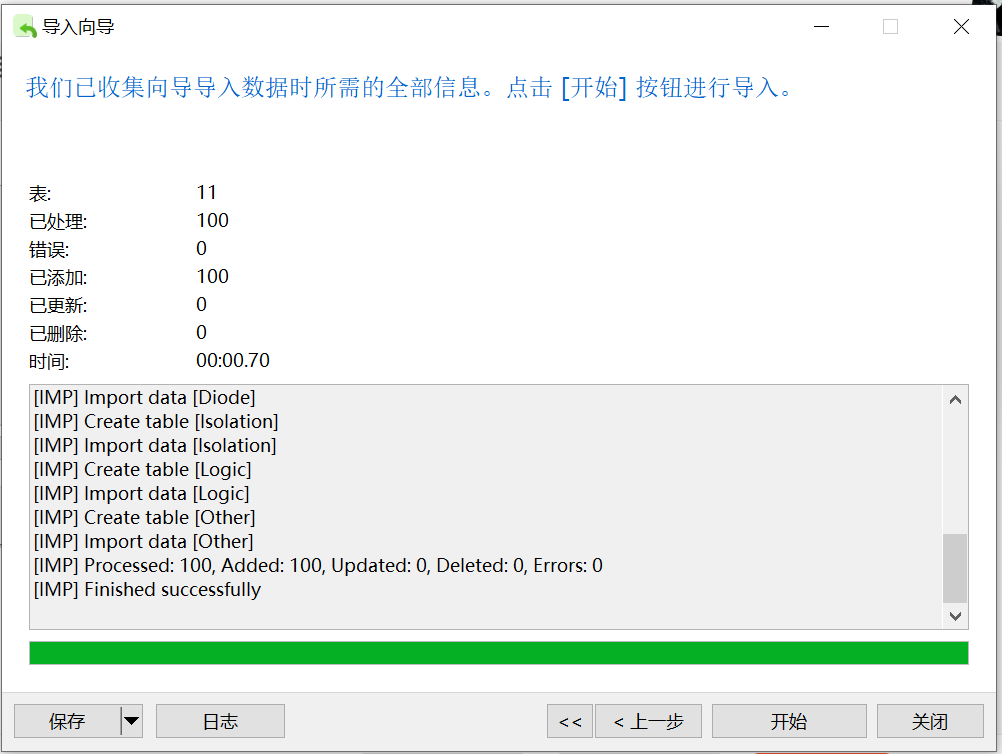

• 点击开始
• 点击关闭即可完成数据导入

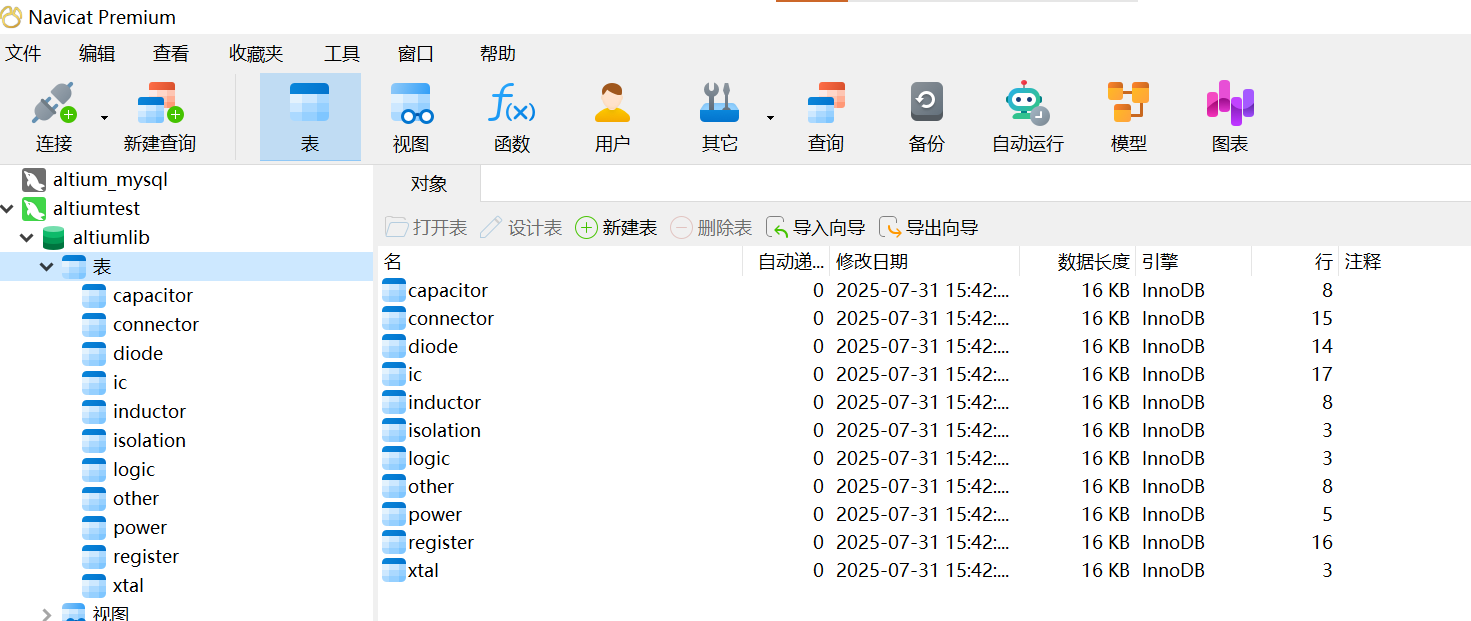

• 查看数据库存储情况

2.7 配置ODBC数据库连接

2.8 创建SVNDatabaselib

注意这里选择数据库路径Use Connection String选项

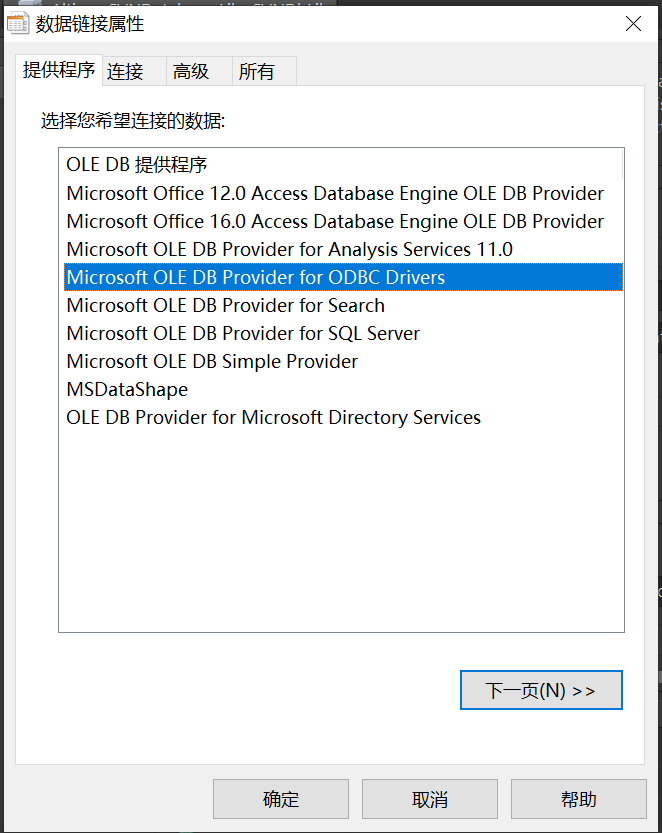

点击Build按键选择ODBC连接数据库

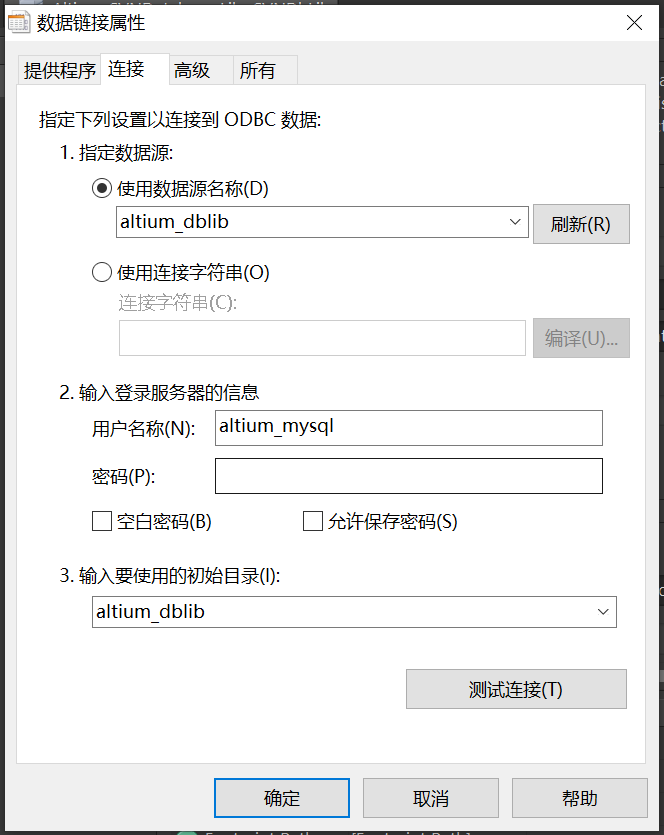

配置之前创建的Altium 封装数据库

点击测试连接按键测试连接情况

点击Advanced按键配置数据过滤

修改过滤字符

点击Connect按键连接数据库数据

此时数据库的封装数据已经导入到这个新建的SVNdatabaselib

2.8 配置SVNdatabaselib

在Database field 选项选择之前建立的数据库信息，任何选项都可以

这里我选择Comment选项（注意：一定要每个库都要单独配置一遍，不然封装库信息无法带入进来）

可以看到数据库信息都已经导入了，其中 Description  Footprint Path   Footprint Ref  Library Path  Library Ref 带有[]说明已经成功，可以通过底部Table Browser页签查看详细信息

2.9 查看封装库是否正常

将刚刚建立的数据库添加到工程库中，查看是否可以正常使用。

选择Components的三条横线按钮，添加刚刚建立的lib

看到封装信息已经可以正常使用了。

可以像正常的库文件直接使用，放置在原理图中。

3 客户端配置步骤

3.1创建SVN管理仓库

把服务器端SVN仓库位置配置成共享文件夹

3.2 利用SVN仓库创建共享文件夹

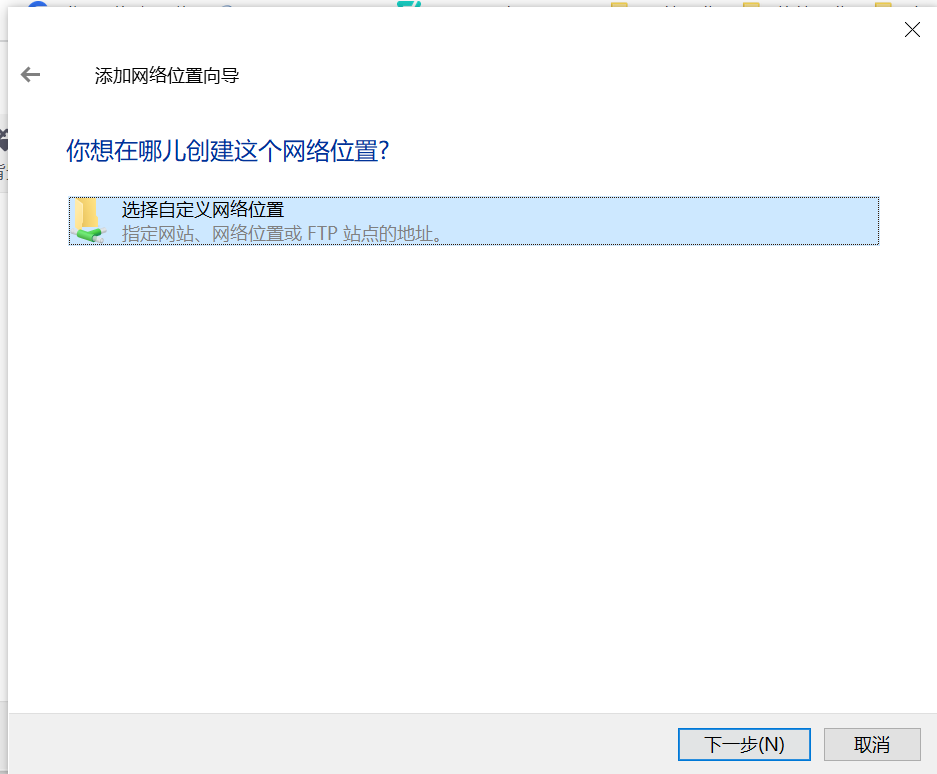

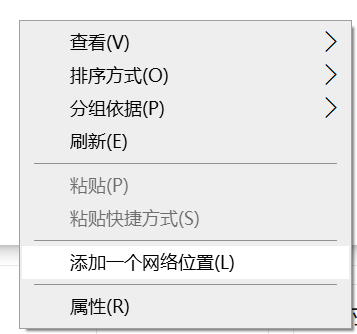

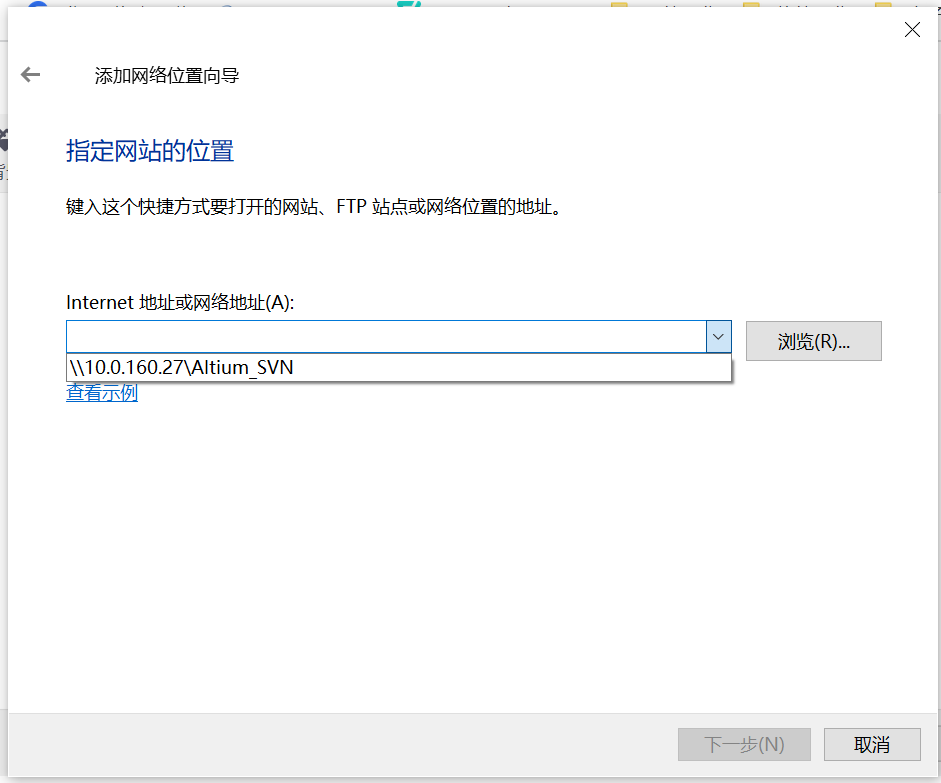

在我的电脑目录右键添加一个网络位置

3.3 配置Altium 数据库参数

创建SVNdatabaselib

配置之前的共享仓库为SVN路径

location 位置是我的共享文件夹

注意：Database field 和Part parameter 位置一定要进行选择，参数选择只要是数据库中包含的参数就行，不然就会出现原理图库文件和封装库文件都是灰色的不可用。

选择正确的参数后就都可以正常使用了。

4总结

经过好多次的失败后，终于可以正常使用了，但是整个过程太繁琐、太痛苦了（每一步都可能出现错误），altium的这个功能还是不够好用。还不如直接SVN管理来的直接和方便。
