TLS协议分析 (三) record协议

4. record 协议

record协议做应用数据的对称加密传输，占据一个TLS连接的绝大多数流量，因此，先看看record协议

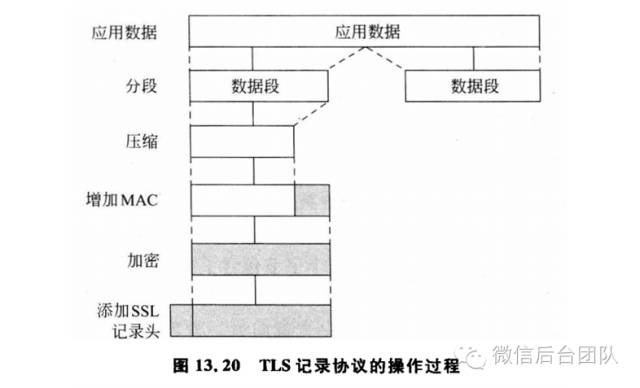

图片来自网络:

Record 协议 — 从应用层接受数据，并且做:

1. 分片，逆向是重组
2. 生成序列号，为每个数据块生成唯一编号，防止被重放或被重排序
3. 压缩，可选步骤，使用握手协议协商出的压缩算法做压缩
4. 加密，使用握手协议协商出来的key做加密/解密
5. 算HMAC，对数据计算HMAC，并且验证收到的数据包的HMAC正确性
6. 发给tcp/ip，把数据发送给 TCP/IP 做传输(或其它ipc机制)。

4.1. SecurityParameters

record层的上述处理，完全依据下面这个SecurityParameters里面的参数进行：

struct {
    ConnectionEnd  entity;
    PRFAlgorithm   prf_algorithm;
    BulkCipherAlgorithm    bulk_cipher_algorithm;
    CipherType     cipher_type;
    uint8          enc_key_length;
    uint8          block_length;
    uint8          fixed_iv_length;
    uint8          record_iv_length;
    MACAlgorithm   mac_algorithm;
    uint8          mac_length;
    uint8          mac_key_length;
    CompressionMethod  compression_algorithm;
    opaque         master_secret[48];
    opaque         client_random[32];
    opaque         server_random[32];
} SecurityParameters;

record 层使用上面的SecurityParameters生成下面的6个参数（不是所有的CipherSuite都需要全部6个，如果不需要，那就是空）:

 client write MAC key
 server write MAC key
 client write encryption key
 server write encryption key
 client write IV
 server write IV

当handshake完成，上述6个参数生成完成之后，就可以建立连接状态，连接状态除了上面的SecurityParameters，还有下面几个参数，并且随着数据的发送/接收，更新下面的参数：

• compression state

  当前压缩算法的状态。

• cipher state

  加密算法的当前状态，对块加密算法比如aes，包含密码预处理生成的轮密钥(感谢温博士指出) “round key”，还有IV等；对于流加密，包含能让流加密持续进行加解密的状态信息

• sequence number

  每个连接状态都包含一个sequence number，并且读和写状态有不同的sequence number。当连接开始传输数据时，sequence number必须置为0. sequence number 是uint64类型的，并且不得超过 $ 2^{64}-1$ 。s. Sequence number不得回绕。如果一个TLS实现无法避开回绕一个sequence number，必须进行重协商。sequence number在每个record被发送时都增加1。并且传输的第1个Record必须使用0作为sequence number。

此处有几个问题值得思考：

(1). 为什么MAC key , encryption key, IV 要分别不同？

在密码学中，对称加密算法一般需要encryption key，IV两个参数，MAC算法需要MAC key参数，因此这3个key用于不同的用途。
当然，不是所有的算法都一定会用到这3个参数，例如新的aead型算法，就不需要MAC key。

(2). 为什么client和server要使用不同的key
如果TLS的双方使用相同的key，那么当使用stream cipher加密应用数据的时候，stream cipher的字节流在两个方向是一样的，如果攻击者知道TLS数据流一个方向的部分明文（比如协议里面的固定值），那么对2个方向的密文做一下xor，就能得到另一个方向对应部分的明文了。

还有，当使用 aead 比如 aes-gcm 做加密的时候，aead标准严格要求，绝对不能用相同的 key+nonce 加密不同的明文，故如果TLS双方使用相同的key，又从相同的数字开始给nonce递增，那就不符合规定，会直接导致 aes-gcm 被攻破。

参考:
http://crypto.stackexchange.com/questions/2878/separate-read-and-write-keys-in-tls-key-material

4.2. record层分段

如上图所示，对要发送的数据流，首先分段，分段成如下格式：

struct {
    uint8 major;
    uint8 minor;
} ProtocolVersion;enum {
    change_cipher_spec(20), alert(21), handshake(22),
    application_data(23), (255)
} ContentType;struct {
    ContentType type;
    ProtocolVersion version;
    uint16 length;
    opaque fragment[TLSPlaintext.length];
} TLSPlaintext;

• version字段

  ，定义当前协商出来的TLS协议版本，例如 TLS 1.2 version 是 { 3, 3 }

• length字段

  即长度，tls协议规定length必须小于 214，一般我们不希望length过长，因为解密方需要收完整个record，才能解密，length过长会导致解密方需要等待更多的rtt，增大latency，破坏用户体验，参考 [Web性能权威指南] 链接 http://book.douban.com/subject/25856314/ TLS那一章。

• type字段

  ，用来标识当前record是4种协议中的哪一种，

record压缩 : TLS协议定义了可选的压缩，但是，由于压缩导致了 2012 年被爆出[CRIME攻击，BREACH攻击] 链接 https://en.wikipedia.org/wiki/CRIME ，所以在实际部署中，一定要禁用压缩。
http://www.unclekevin.org/?p=640
http://www.freebuf.com/articles/web/5636.html

4.3. record层的密码学保护

record层的密码学保护:

经过处理后的包格式定义如下：

struct {
    ContentType type;
    ProtocolVersion version;
    uint16 length;    select (SecurityParameters.cipher_type) {
        case stream: GenericStreamCipher;
        case block:  GenericBlockCipher;
        case aead:   GenericAEADCipher;
    } fragment;
} TLSCiphertext;

TLS协议设计目标中的 1.保密(encryption) 2.完整性(authentication) ，和防重放就在这里实现。
实现方式有3类：

1. Block Cipher (CBC mode of operation) + HMAC：例如 aes-128-cbc+hmac-sha256
2. Stream Cipher (RC4) + HMAC
3. Authenticated-Encryption using block cipher (GCM/CCM 模式)：例如 aes-128-gcm

1.Block Cipher+HMAC 和 2.Stream Cipher + HMAC 的各类算法目前（2015年）都已经爆出各种漏洞(后文解释)，目前最可靠的是 3.Authenticated-Encryption 类的算法，主要就是aes-gcm，下一代的TLS v1.3干脆只保留了3.Authenticated-Encryption，把1和2直接禁止了(所以。。。你真的还要继续用aes-cbc吗？)。

GCM模式是AEAD的，所以不需要MAC算法。
GCM模式是AEAD的一种，AEAD 的 作用类似于 Encrypt-then-HMAC ，例如 Sha256 + Salt + AES + IV

此处需要介绍一个陷阱。
在密码学历史上，出现过3种加密和认证的组合方式：

1. Encrypt-and-MAC
2. MAC-then-Encrypt
3. Encrypt-then-MAC

在TLS协议初定的那个年代，人们还没意识到这3种组合方式的安全性有什么差别，所以TLS协议规定使用 2.MAC-then-Encrypt，即先计算MAC，然后把 “明文+MAC” 再加密(块加密或者流加密)的方式，做流加密+MAC，和块加密+MAC。
但是，悲剧的是，近些年，人们发现 MAC-then-Encrypt 这种结构导致了 很容易构造padding oracle 相关的攻击，例如这在TLS中，间接形成被攻击者利用，这间接导致了 BEAST 攻击 , Lucky 13攻击 (CVE-2013-0169), 和 POODLE 攻击 (CVE-2014-3566).

目前因此，学术界已经一致同意： Encrypt-then-MAC 才是最安全的!
tls使用的是 MAC-then-Encrypt 的模式，导致了一些问题。
具体比较，参见：
http://cseweb.ucsd.edu/~mihir/papers/oem.pdf
https://www.iacr.org/archive/crypto2001/21390309.pdf
http://crypto.stackexchange.com/questions/202/should-we-mac-then-encrypt-or-encrypt-then-mac
https://news.ycombinator.com/item?id=4779015
http://tozny.com/blog/encrypting-strings-in-android-lets-make-better-mistakes/

鉴于这个陷阱如此险恶，学术界有人就提出了，干脆把Encrypt和MAC直接集成为一个算法，在算法内部解决好安全问题，不再让码农选择，避免众码农再被这个陷阱坑害，这就是AEAD（Authenticated-Encryption With Addtional data）类的算法，GCM模式就是AEAD最重要的一种。

4.4. record层的密码学保护—MAC

TLS record 层 MAC的计算方法：

MAC(MAC_write_key, seq_num +
        TLSCompressed.type +
        TLSCompressed.version +
        TLSCompressed.length +
        TLSCompressed.fragment);

其中的seq_num是当前record的 sequence number，每条record都会++，
可以看到把 seq_num，以及record header里面的几个字段也算进来了，这样解决了防重放问题，并且保证record的任何字段都不能被篡改。

算完MAC，格式如下：

stream-ciphered struct {
    opaque content[TLSCompressed.length];
    opaque MAC[SecurityParameters.mac_length];
} GenericStreamCipher;

然后根据SecurityParameters.cipher_type，选择对应的对称加密算法进行加密，分类解说如下：

4.5. record层的密码学保护—stream cipher

stream cipher:
算stream cipher，stream cipher的状态在连续的record之间会复用。
stream cipher的主力是RC4，但是目前RC4已经爆出多个漏洞，所以实际中基本不使用流加密没法，详情请见：

https://tools.ietf.org/html/rfc7457#section-2.5

[[FreeBuf] RC4加密已不再安全，破解效率极高] 链接 http://www.freebuf.com/news/72622.html

http://www.imperva.com/docs/HII_Attacking_SSL_when_using_RC4.pdf

4.6. record层的密码学保护— CBC block cipher

CBC模式块加密
TLS目前靠得住的的块加密cipher也不多，基本就是AES（最靠谱，最主流），Camellia，SEED，（3DES，IDEA之类已经显得老旧，DES请禁用），加密完的格式如下：

struct {
  opaque IV[SecurityParameters.record_iv_length];
  block-ciphered struct {
      opaque content[TLSCompressed.length];
      opaque MAC[SecurityParameters.mac_length];
      uint8 padding[GenericBlockCipher.padding_length];
      uint8 padding_length;
  };
} GenericBlockCipher;

这个值得说道说道，因为我们码农平常在业界还能看到很多用AES-CBC的地方，其中的几个参数：

IV

： 要求**必须用密码学安全的伪随机数生成器(CSPRNG)**生成，并且必须是不可预测的，在Linux下，就是用用/dev/urandom，或者用 openssl 库的 RAND_bytes()。

注意：TLS 在 1.1版本之前，没有这个IV字段，前一个record的最后一个block被当成下一个record的IV来用，然后粗大事了，这导致了 [BEAST攻击] 链接 http://www.openssl.org/~bodo/tls-cbc.txt 。
所以，TLS1.2改成了这样。
(还在使用CBC的各位，建议关注一下自己的IV字段是怎么生成出来的。如果要用，最好和TLS1.2的做法保持一致)。

其中 SecurityParameters.record_iv_length 一定等于 SecurityParameters.block_size.
例如 AES-256-CBC的 IV 一定是16字节长的，因为AES 128/192/256 的block size都是16字节。

padding

使用CBC常用的PKCS 7 padding（在block size=16字节这种情况下，和pkcs 5的算法是一回事，java代码里面就可以这么用这个case里，和pkcs 5的结果是一样的）

padding_length

就是PKCS 7 padding的最后一个字节

注意2个险恶的陷阱：

1. 实现的代码必须在收到全部明文之后才能传输密文，否则可能会有BEAST攻击
2. 实现上，根据MAC计算的时间，可能进行时间侧通道攻击，因此必须确保—运行时间和padding是否正确无关。

4.7. record层的密码学保护— AEAD cipher

AEAD
到了我们重点关注的AEAD，AEAD是新兴的主流加密模式，是目前最重要的模式，其中主流的AEAD模式是 aes-gcm-128/aes-gcm-256/chacha20-poly1305

AEAD加密完的格式是：

struct {
   opaque nonce_explicit[SecurityParameters.record_iv_length];
   aead-ciphered struct {
       opaque content[TLSCompressed.length];
   };
} GenericAEADCipher;

AEAD ciphers的输入是: key，nonce, 明文,和 “additional data”.
key是 client_write_key 或者 the server_write_key. 不需要使用 MAC key.

每一个AEAD算法都要指定不同的nonce构造算法，并指定 GenericAEADCipher.nonce_explicit 的长度.
在TLS 1.2中，规定很多情况下，可以按照rfc5116 section 3.2.1的技术来做。其中record_iv_length是nonce的显式部分的长度，nonce的隐式部分从key_block作为 client_write_iv和 and server_write_iv得出，并且把显式部分放在 GenericAEAEDCipher.nonce_explicit 里.

在TLS 1.3 draft中，做了更改:

1. 规定 AEAD算法的 nonce的长度规定为 max(8 bytes, N_MIN)，即如果N_MIN比8大，就用N_MIN; 如果比8小，就用8。

2. 并且规定 N_MAX小于8字节的AEAD不得用于TLS。

3. 规定TLS AEAD中每条record的nonce通过下面的方法构造出来：
   64bit的sequence number的右侧填充0，直到长度达到iv_length。然后把填充过的sequence number和静态的 client_write_iv或 server_write_iv （根据发送端选择）做异或(XOR)。异或完成后，得到的 iv_length 的nonce就可以做每条record的nonce用了。

   AEAD输入的明文就是 TLSCompressed.fragment (记得上面的介绍吗？AEAD是MAC和encrypt的集成，所以输入数据不需要在算MAC了).

   AEAD输入的additional_data 是:

additional_data = seq_num + TLSCompressed.type +
    TLSCompressed.version + TLSCompressed.length;

“+” 表示字符串拼接。
可以看到，此处类似上面的MAC计算，算入了seq_num来防重放，type,version,length等字段防止这些元数据被篡改。

AEADEncrypted = AEAD-Encrypt(write_key, nonce, plaintext,
    additional_data)

解密+验证完整性：

TLSCompressed.fragment = AEAD-Decrypt(write_key, nonce,
    AEADEncrypted,
    additional_data)

如果解密/验证完整性失败,就回复一条 fatal bad_record_mac alert 消息.

aes-gcm的iv长度，nonce长度，nonce构成等，后续再深入探讨。

4.8. record层的密码学保护— Key扩展

Key 扩展

TLS握手生成的master_secret只有48字节，2组encryption key, MAC key, IV加起来，长度一般都超过48，(例如 AES_256_CBC_SHA256 需要 128字节),所以，TLS里面用1个函数，来把48字节延长到需要的长度，称为PRF：

key_block = PRF(SecurityParameters.master_secret,    "key expansion",
    SecurityParameters.server_random +
    SecurityParameters.client_random);

然后，key_block像下面这样被分割：

client_write_MAC_key[SecurityParameters.mac_key_length]
server_write_MAC_key[SecurityParameters.mac_key_length]
client_write_key[SecurityParameters.enc_key_length]
server_write_key[SecurityParameters.enc_key_length]
client_write_IV[SecurityParameters.fixed_iv_length]
server_write_IV[SecurityParameters.fixed_iv_length]

TLS使用HMAC结构，和在CipherSuite中指定的hash函数（安全等级起码是SHA256的水平）
来构造PRF，

首先定义P_hash，把(secret,seed)扩展成无限长的字节流：

P_hash(secret, seed) = HMAC_hash(secret, A(1) + seed) +
    HMAC_hash(secret, A(2) + seed) +
    HMAC_hash(secret, A(3) + seed) + ...

其中”+”表示字符串拼接。
A() 定义为:

A(0) = seed
A(i) = HMAC_hash(secret, A(i-1))

TLS的 PRF 就是把 P_hash 应用在secret上:

 PRF(secret, label, seed) = P_<hash>(secret, label + seed)

其中 label 是一个协议规定的，固定的 ASCII string.

要注意的是，TLS 1.3里面已经废弃了这种方式，改为使用更靠谱的 HKDF，HKDF 也是 html5的WebCryptoAPI的标准算法之一。

​ 本文转自微信后台团队,如有侵犯,请联系我们立即删除
